作者: william8864    時間: 2011-4-19 12:50     標題: 自動澆水系統~風力發電篇

本文章最後由 william8864 於 2011-5-6 16:25 編輯

乾旱炎熱的夏天很快就要來臨, 為未雨稠繆, 最近終於痛下決心準備安裝一套自動的澆水系統, 只是查遍網上資料幾乎很少適合我使用的情況.

我的需求還算簡單, 因為菜園本身已經接有潔淨的高壓山泉水, 只要在加上一個定時器+ AC(or DC)電池閥 + 1"~6分管線系統 + 6～8隻小鳥型噴嘴, 再接上電源基本上就大功告成. 110VAC 可以跟隔壁的老伯借用, 但是必須按月繳基本電費約NT$100元, 還必須拉線, 因此比較偏向使用 DC 12V or 24V 的綠色獨立電源.

需求:
1. 系統用電限用直流電 6v, 12v～24v
2. 低成本 NT$2000.-上下
3. 最低出水量 100L/min（1" 電磁閥)

目前已經在網上購買了基本配備, 只是覺得很不滿意. 原因是簡便型定時器採用球閥型開關, 出水口超小約只有 5mm Dia., 無法提供大的出水量給後端約10隻小鳥型噴頭使用. 電磁閥有24V or 12V DC 可選, 若用 DC 這意謂著我必須再另外準備一套獨立電源系統才行....  可能的選項有: 1. 太陽能 2. 風力 3. 水力

相信站上的高手不少, 不知道誰願意分享既有的自動澆水系統配置？最好是用 DC 且圖文並茂 + 詳細解說.
作者: eastern    時間: 2011-4-19 13:36

1# william8864
威大,
12VDC不是比24VDC 電池系統節省一顆電池嗎?
我也想搞一套,就怕被過路客帶走...
作者: william8864    時間: 2011-4-19 14:54

2# eastern

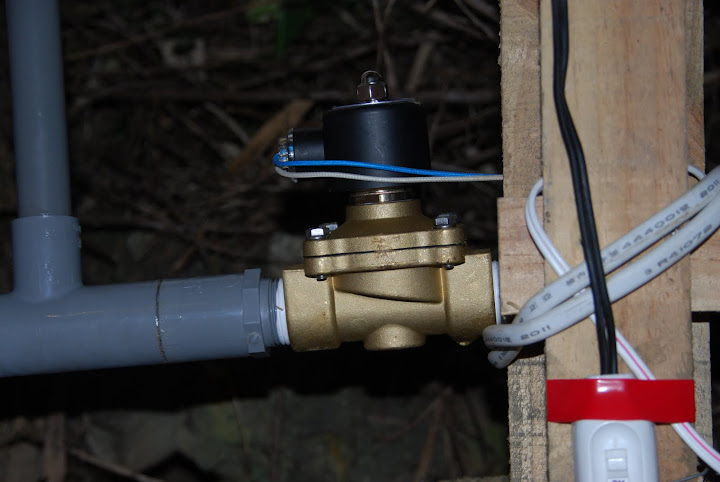

目前找到的只有24V DC 的電池閥, 因為跟據 6-7隻小鳥型噴嘴的出水量(小鳥一支約需要每分鐘10公升水量) 所以廠商建議配1"管徑使用1"電磁閥比較妥當.  （1"管徑流量約分每升可達65公升,  這是廠商建議的配置規格).

另外有AC110V 的電池閥可以選用, 只是考慮還需要另外拉市電變數增加許多, 所以目前只考慮用 24VDC 的電池閥. 電池的部份只能考慮使用摩托車的電池, 兩組串聯 12v+12v＝24v.
作者: eastern    時間: 2011-4-19 15:44

3# william8864
電磁閥口徑越大價格越高...
供參考:
http://tw.page.bid.yahoo.com/tw/auction/f23451626?r=1198470414
作者: a155073    時間: 2011-4-19 18:08

本文章最後由 a155073 於 2011-4-19 18:13 編輯

1"~6分管線系統 + 6～8隻小鳥型噴嘴william8864 發表於 2011-4-19 12:50 [/quote]


請問您說的小鳥型噴嘴是長什麼樣子，一個多少錢？能否弄個照片來看看，我使用的如下圖所示：

[attach]43795[/attach]
作者: 高樹新移民a    時間: 2011-4-19 18:19

3# william8864
只有電磁閥不是只能讓水流出而已嗎？不用pump有夠大的水壓讓小鳥噴水嗎？
作者: chancehuang    時間: 2011-4-19 18:23

路天查：自動灑水定時器。
作者: william8864    時間: 2011-4-19 18:39

重新用Google 搜尋了一次, 發現網上之前有討論:
http://www.2home.com.tw/bbs/view ... p;extra=&page=1
http://www.2home.com.tw/bbs/view ... A%AE%E7%AA%E1%B7%BD

我自己還發表了好幾篇大論, 哈哈, 不過我都忘記了？ 是老人痴呆的前兆嗎？
作者: william8864    時間: 2011-4-19 18:41

4# eastern

這裡有之前黑面大熱心提供的各種電磁閥資訊.
http://www.2home.com.tw/bbs/view ... p;extra=&page=3
作者: william8864    時間: 2011-4-19 18:43

5# a155073

這個就是我說的小鳥噴頭:


一般都是塑膠做的比較便宜. 看您的噴水系統很壯觀, 不知道用的是什麼樣的控制裝置呢?
作者: eastern    時間: 2011-4-19 19:20

看來這個買了一段時日的簡便型要翻出來使用看看了...

作者: william8864    時間: 2011-4-19 19:46

本文章最後由 william8864 於 2011-4-19 21:16 編輯
看來這個買了一段時日的簡便型要翻出來使用看看了...

eastern 發表於 2011-4-19 19:20



這個規格只適合一般家庭盆栽使用, 像我這樣"專業"的種菜規模是小巫見大巫了.
之前我也買了一個類似的, 不過出水量只夠小規模使用.

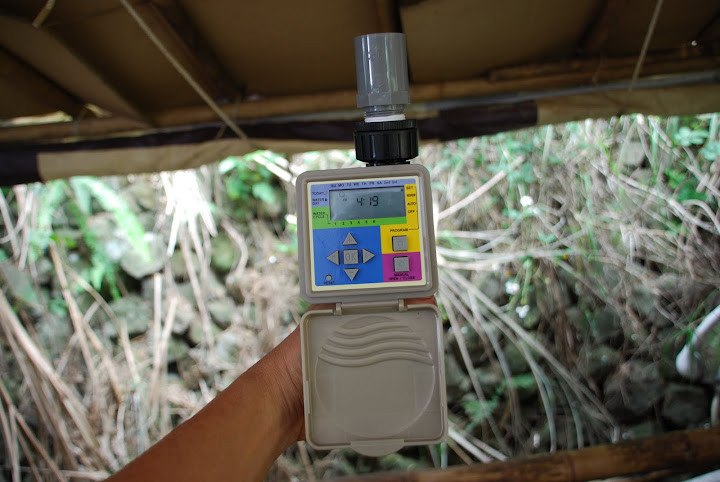

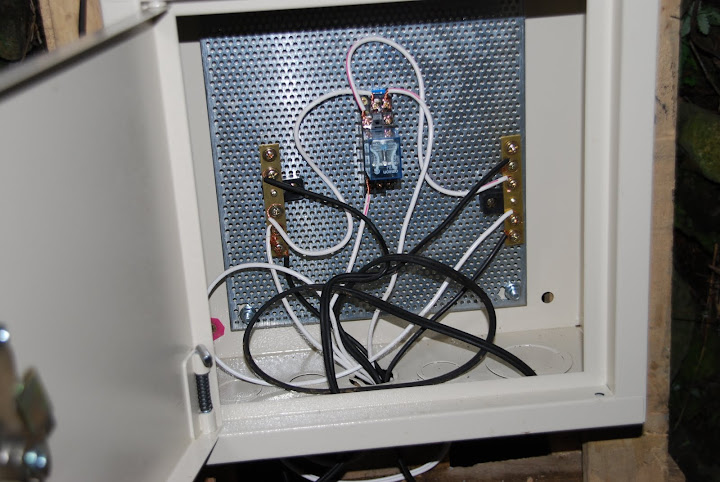

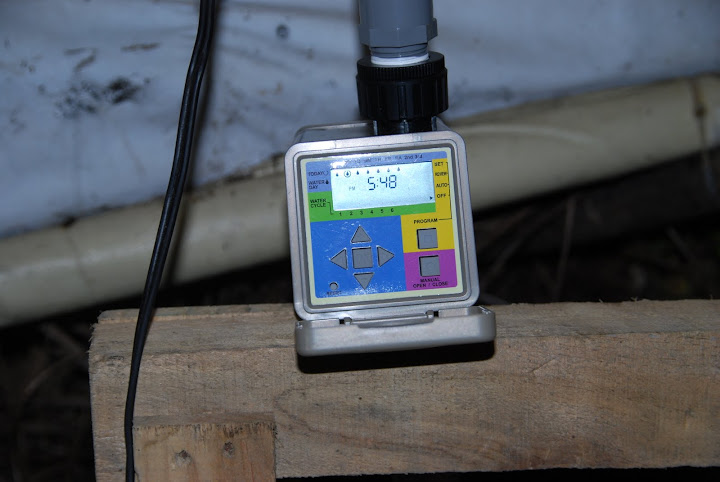

現在我的想法是自己來改裝, 定時器還是用您這種規格的, 把信號拉出來, 再裝個繼電器, 如此就可以再接24v的電磁閥, 如此則接近我要的規格了.
作者: william8864    時間: 2011-4-19 19:53

3# william8864
只有電磁閥不是只能讓水流出而已嗎？不用pump有夠大的水壓讓小鳥噴水嗎？
高樹新移民a 發表於 2011-4-19 18:19

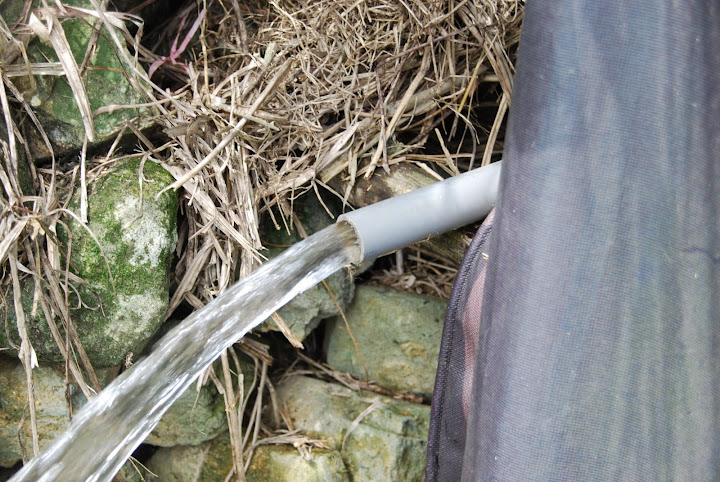

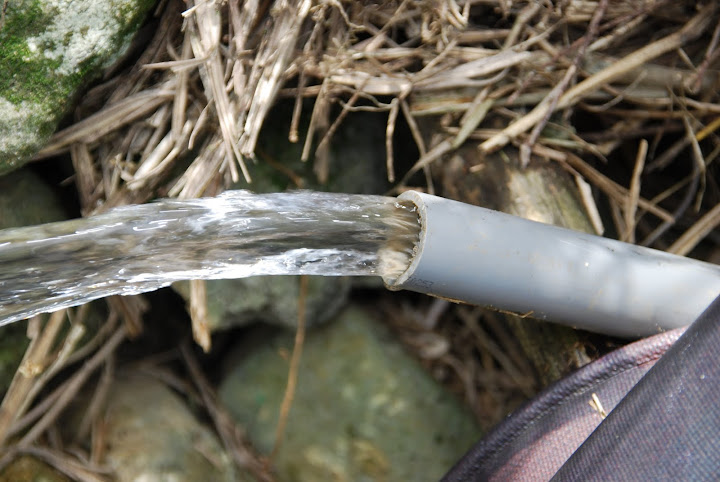

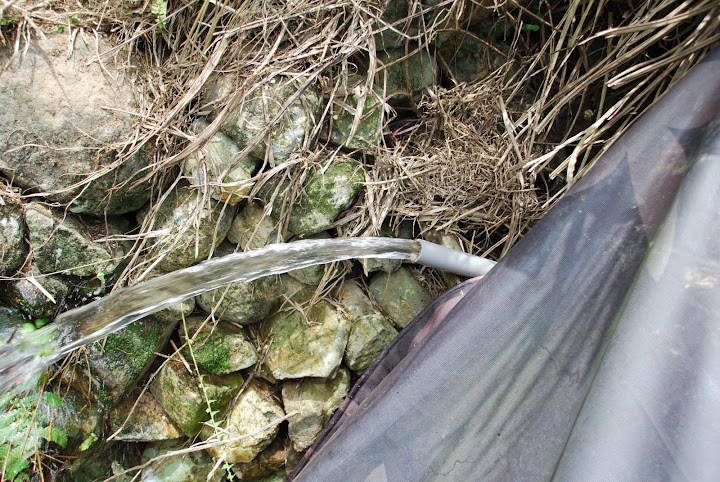

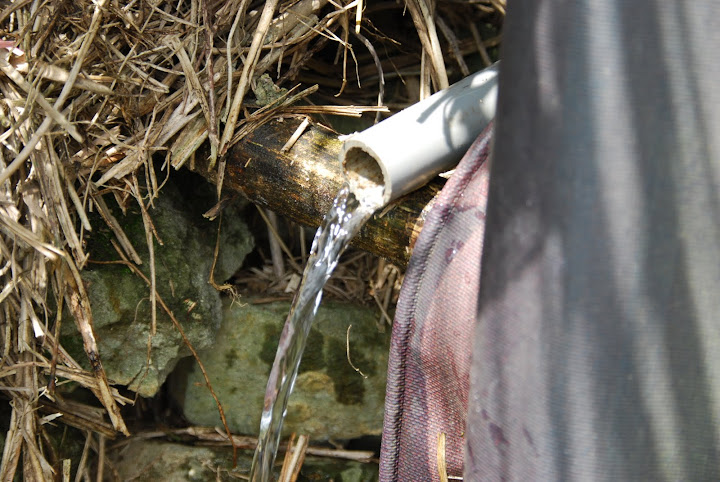

我們的取水口是山澗裡的小溪, 高度約有10層樓高, 所以自然水壓基本上已經夠強了, 這就是為什麼我們選擇於此種菜的原因之一~終年潔淨的山泉水源源不絕....

以前自然的水壓已經可以同時使用五-七隻小鳥噴頭, 只是需要用人工控制, 平常只有假日上山其他時段無法澆水, 所以需要一套每天可以定時自動澆水的系統, 如此則種的菜一定可以大大的改善長的壯壯.
作者: smhu    時間: 2011-4-19 21:09

3# william8864
電磁閥口徑越大價格越高...
供參考:
http://tw.page.bid.yahoo.com/tw/auction/f23451626?r=1198470414
eastern 發表於 2011-4-19 15:44

這家賣的電磁閥價格還算是很公道的....
作者: a155073    時間: 2011-4-19 22:35

本文章最後由 a155073 於 2011-4-19 23:31 編輯
5# a155073
看您的噴水系統很壯觀, 不知道用的是什麼樣的控制裝置呢?
william8864 發表於 2011-4-19 18:43


我用的裝備如下：
1.一只0.5馬力的加壓泵
2.交流電、24小時式機械式定時器，停止或運轉間隔最小單位為15分/格。我不使用電子式定時器，因為潮溼容易故障。
3.噴霧式噴嘴，農藥店有賣，以前買的價錢1只50元。
加壓泵安裝在一樓，三樓屋頂上就是種菜的地方，12只噴霧式噴嘴同時噴灑確實是很壯觀。
[attach]43798[/attach]
[attach]43799[/attach]

也想在農場上引進這裝置，棚架上用噴霧式噴嘴，草皮、菜畦、蓮花池正在尋找它項噴嘴中。
作者: oop930    時間: 2011-4-19 23:27

除非旁邊有住家~不然會跟我一樣~被賊偷走~現在銅價很高~連水管也有人偷了~水塔也被扒走了~
作者: william8864    時間: 2011-4-20 08:00

16# oop930

Ooop! 想必當地民風彪悍無所不偷, 行事可要盡量保持低調些, 最好安裝攝錄機可以起到嚇阻之效, 是否連攝錄機都會被偷就不得而知了.
作者: Ryan    時間: 2011-4-20 11:14

a155073大的噴頭可能是如圖這樣, 好像叫香菇頭, 有2種噴起來是小傘與大傘狀,
另外有L型, 由上往下噴.

噴水系統我是用手動, 但筊白筍/蓮藕池用馬達抽地下水要控制水量, 在屋內用電磁閥+定時器控制.
作者: william8864    時間: 2011-4-20 12:13

本文章最後由 william8864 於 2011-4-20 12:20 編輯

終於剛剛把搜集到的資料重新整理, 一款簡單而低成本的『威廉牌』大水量控制系統呼之欲出了...

這就是今天的設計稿, 目前看起來似乎還沒有破綻... 成本控制在NT$ 2000上下（水管錢不算), 施工簡單, 而且可以 『出大水』喔.  很適合在沒有市電或拉線困難之處使用.

[attach]43849[/attach]
作者: wandervoge    時間: 2011-4-20 13:03

電磁閥有12v的，但很少…露天我只找到過中古的…定時器有12v的，外加一個太陽能板+充電控制器+電瓶就ok了…
作者: 2home    時間: 2011-4-20 13:05

若使用順利,可以考慮改成小太陽能板+機車電瓶(也可以考慮用太陽能庭院燈來改),這樣就不用拉線了,只是怕整套被人抱走!

終於剛剛把搜集到的資料重新整理, 一款簡單而低成本的『威廉牌』大水量控制系統呼之欲出了...

這就是今天的設計稿, 目前看起來似乎還沒有破綻... 成本控制在NT$ 2000上下（水管錢不算), 施工簡單, 而且 ...
william8864 發表於 2011-4-20 12:13
作者: 2ndhome    時間: 2011-4-20 14:58

19# william8864

我也在找英吋管的自動灑水控制組, 如果威廉大的設計可用, 是否能技轉給我??
作者: william8864    時間: 2011-4-20 15:20

本文章最後由 william8864 於 2011-4-20 17:37 編輯

21# 2home

經由站大＆ wandervoge大的提示, 設計更改為使用太陽能充電, 需加上一個太陽能板組 + 充電/過載控制器+12V電瓶. 如下圖:

[attach]43859[/attach]
作者: william8864    時間: 2011-4-20 15:26

19# william8864

我也在找英吋管的自動灑水控制組, 如果威廉大的設計可用, 是否能技轉給我??
2ndhome 發表於 2011-4-20 14:58

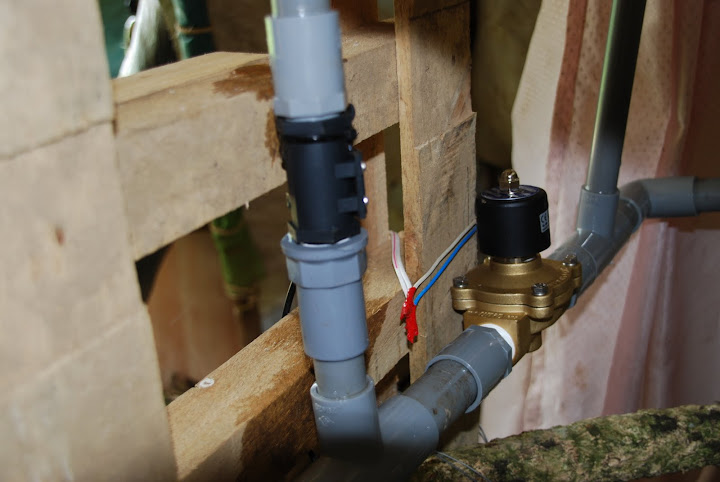

歡迎大家使用或改良, 此設計有很大的優點就是可『出大水』, 水量可依據配用的電磁閥管徑來控制, 目前我選用的是一英吋, 12VDC 工作電壓. 供應7隻小鳥型噴嘴應該是綽綽有餘了. 技轉沒問題, 跟您換一袋的窯烤麵包就好.
作者: 2home    時間: 2011-4-20 15:39

上次有位2home 會員-鹽水鯛 ,有拿cd-rom 光碟機 的拖盤改成,定時餵狗或餵雞鴨的機器, cd-rom 是使用直流電,很容易用電池驅動,內部有cd 拖盤及歩進馬達可以利用! cd 拖盤比較容易觸發,歩進馬達比較複雜但可以控制馬達角度達到複雜的動作,不知自動澆水有沒有辦法應用到!

退休光碟的再應用
http://www.2home.com.tw/bbs/viewthread.php?tid=2948

歡迎大家使用或改良, 此設計有很大的優點就是可『出大水』, 水量可依據配用的電磁閥管徑來控制, 目前我選用的是一英吋, 12VDC 工作電壓. 供應7隻小鳥型噴嘴應該是綽綽有餘了. 技轉沒問題, 跟您換一袋的窯烤麵包就 ...
william8864 發表於 2011-4-20 15:26
作者: setlinso    時間: 2011-4-20 21:04

21# 2home

經由站大＆ wandervoge大的提示, 設計更改為使用太陽能充電, 需加上一個太陽能板組 + 充電/過載控制器+12V電瓶. 如下圖:

43859
william8864 發表於 2011-4-20 15:20

水流開關是可以不用的.拆開這種簡易定時控制器把一個微動開關黏到裡面就可以.
這種簡易控制器是轉4分之1圈做一次開跟關的動作.少了水的壓力,磨擦減少,兩顆三號電池可以用更久.
[attach]43871[/attach]
作者: wandervoge    時間: 2011-4-20 21:21

本文章最後由 wandervoge 於 2011-4-20 21:22 編輯
21# 2home

經由站大＆ wandervoge大的提示, 設計更改為使用太陽能充電, 需加上一個太陽能板組 + 充電/過載控制器+12V電瓶. 如下圖:

43859
william8864 發表於 2011-4-20 15:20

忘了一件事，我最近比較得知風力發電機較“便宜”，看數據是微風就可啟動發電，這樣的話一天算20小時可發電好了…整體效率比較高…

定時器也用12V的，接同一顆電瓶就好…
作者: william8864    時間: 2011-4-21 06:09

水流開關是可以不用的.拆開這種簡易定時控制器把一個微動開關黏到裡面就可以.
這種簡易控制器是轉4分之1圈做一次開跟關的動作.少了水的壓力,磨擦減少,兩顆三號電池可以用更久.
43871
setlinso 發表於 2011-4-20 21:04

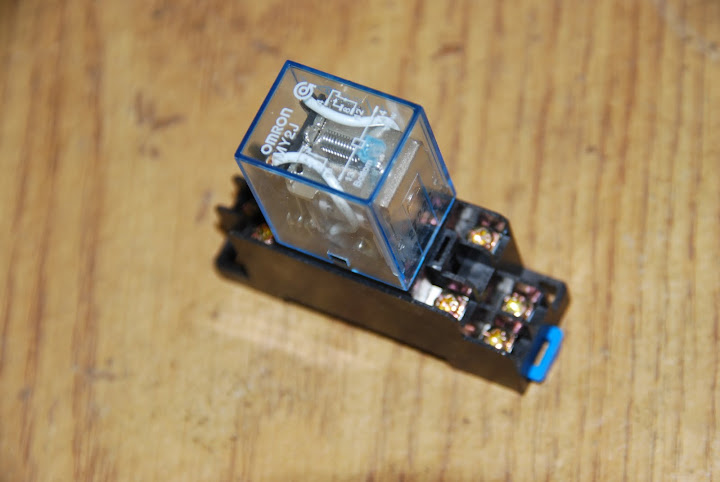

微動開關? 這個應該是指"微型繼電器"吧? 之前就有想過, 利用小電流來控制電磁閥的大電流. 理論上應該可行, 學起來!
作者: william8864    時間: 2011-4-21 06:20

本文章最後由 william8864 於 2011-4-21 06:21 編輯
忘了一件事，我最近比較得知風力發電機較“便宜”，看數據是微風就可啟動發電，這樣的話一天算20小時可發電好了…整體效率比較高…

定時器也用12V的，接同一顆電瓶就好…
wandervoge 發表於 2011-4-20 21:21


感謝再次提供意見, 核算過太陽能的預算, 整套最少也需要NT$4000.-左右, 並不便宜.

所以找到一家賣微型水力發電機的廠商, 一顆10V/140mA 的報價約NT$1000.- 不過電壓低了些還必須升壓才能充12V的電瓶, 還要外加一個充電/過載控制器. 算起來價格比起太陽能友善多了.

最近很流行風力發電, 好處是只要有風就有電, 比起太陽能應該效率更高. 來去找找看, 理論上比起水力發電會差些, 因為水力可以24小時穩定出力(我那裏整年有水), 風力就較難說, 況且還要考慮颱風的風險, 不然每遇颱風都要重新換新... 成本就墊高了.
作者: smhu    時間: 2011-4-21 07:49

29# william8864
水力發電也是需要水有流動才能夠發電哦，所以威廉大是要將發電機裝到取水口附近嗎？不然接下來的水就要有一部份固定讓它流失來做為水力發電之用了？
作者: william8864    時間: 2011-4-21 08:07

趁上班前修改成理想中的水力發電自動澆水系統, 並綜合大家的意見做了簡化:


[attach]43883[/attach]
作者: samyn    時間: 2011-4-21 10:09

31# william8864

Bingo！這是最接近理想的設計啦...
齊心協力...眾志成城...恭喜！恭喜！
作者: Ryan    時間: 2011-4-21 11:11

http://www.2home.com.tw/bbs/view ... mp;page=4#pid178071
越來越理想的設計, 10V/140mA這電壓電流會不會太小, 雖用booster 方式可以升壓但會吃掉電流, 使充電電流低於140mA.
12V電磁閥耗電是多少mA, 會預計每天噴水多久?
電磁閥應該耗電不多, 電池要有備用容量, 12V蓄電池可能至少要有2AH, 用最小0.1C充電
也需200mA.
作者: setlinso    時間: 2011-4-21 11:17

微動開關? 這個應該是指"微型繼電器"吧?
william8864 發表於 2011-4-21 06:09

威爺~微動開關不是繼電器啦,
作者: wandervoge    時間: 2011-4-21 12:21

最近很流行風力發電, 好處是只要有風就有電, 比起太陽能應該效率更高. 來去找找看, 理論上比起水力發電會差些, 因為水力可以24小時穩定出力(我那裏整年有水), 風力就較難說, 況且還要考慮颱風的風險, 不然每遇颱風都要重新換新... 成本就墊高了.


水力發電的缺點是工程比較浩大，要做引水道製造水位差…
而且山區如果颱風來大雨造成水量大，有可能造成河流小區改道或沖毁人工設施…

不然我也很想做水力發電…

如果只要小量發電，倒是可以用腳踏車磨電來改裝…
作者: dazzles    時間: 2011-4-21 18:18

小弟試著推翻一下各位的想法
一‧噴水的時機，是土壤濕度不足到某個程度與時間之後必須啟動，而不是定時(不管天候因素)。以下是隨便找的土壤濕度計，稍稍在指針上家一個Reed SW，就可以使噴頭在一定的設定時間內噴水 http://goods.ruten.com.tw/item/show?21011171035204。

二‧水力發電，只需要廢棄的腳踏車輪框配上小電頭，足足可以用來儲存驅動Solenoid and Timer.
作者: wandervoge    時間: 2011-4-21 20:13

如果土壤濕度不足的時間是在正中午到下午3點間呢﹖不就準備讓植物掛點﹖
作者: dazzles    時間: 2011-4-21 21:35

37# wandervoge
濕度不足只是一個信號
控制動作可以再以時間條件驅動開閉水閥
作者: william8864    時間: 2011-4-21 21:44

http://www.2home.com.tw/bbs/viewthread.php?tid=11091&page=4#pid178071
越來越理想的設計, 10V/140mA這電壓電流會不會太小, 雖用booster 方式可以升壓但會吃掉電流, 使充電電流低於140mA.
12V電磁閥耗電是多少m ...
Ryan 發表於 2011-4-21 11:11


這就是我目前所擔心的系統匹配問題, 但受限於預算跟市場上的現貨, 要照自己理想的規格配置還是一件很不容易的事情.

理想的水力或風力發電動輒要幾萬塊錢, 雖然很理想但卻不符合現況, 若無法找到理想的發電機, 還是無法施行. 最後只有硬著頭皮跟隔壁的老伯商借110V AC 了.
作者: william8864    時間: 2011-4-21 21:45

威爺~微動開關不是繼電器啦,

setlinso 發表於 2011-4-21 11:17


微動開關我明白, 可是少了繼電器, 開關要如何做動呢?
作者: william8864    時間: 2011-4-21 21:46

如果只要小量發電，倒是可以用腳踏 ...
wandervoge 發表於 2011-4-21 12:21


看起來腳踏車的微動發電機是一個不錯的解決方案, 已經有兩票了!
作者: william8864    時間: 2011-4-21 22:07

本文章最後由 william8864 於 2011-4-22 09:58 編輯

再根據大家的意見更改設計如下圖: (自行車發電版  )
http://goods.ruten.com.tw/item/show?11090417641027

[attach]43949[/attach]

在輸出端串聯一個土壤濕度計, 如此在定時器設定的時段(比如凌晨的3點~5點噴水)而且土壤夠乾燥時, 電磁閥才會動作. 或是定時器雖然有動作, 但是土壤已經澆的夠溼了, 此時電磁閥就會關閉.

自行車發電機看起來是性價比不錯的選擇, 有250W 24V DC的輸出, 價位也還可以接受. 不過條件是每分鐘要有4000.轉, 此條件感覺蠻困難的.....
作者: william8864    時間: 2011-4-21 22:33

29# william8864
水力發電也是需要水有流動才能夠發電哦，所以威廉大是要將發電機裝到取水口附近嗎？不然接下來的水就要有一部份固定讓它流失來做為水力發電之用了？
smhu 發表於 2011-4-21 07:49



這是尚未利用注入魚池的山泉水, 一天24小時不間斷. (除了一次颱風取水口被沖毀之外)


還有流過農地旁邊的古圳山泉水, 旱季也未曾中斷過.


這些都是隨手可得的水力資源, 不利用真是太可惜了!
作者: Ryan    時間: 2011-4-22 10:19

再根據大家的意見更改設計如下圖: (自行車發電版  )
http://goods.ruten.com.tw/item/show?11090417641027

43949

在輸出端串聯一個土壤濕度計, 如此在定時器設定的時段(比如凌晨的3點~5 ...
william8864 發表於 2011-4-21 22:07

這個idea100分, 腳踏車發電機確實需很大力距轉動, 要改裝成防水也須發點心思.
作者: max999    時間: 2011-4-22 11:21

這是尚未利用注入魚池的山泉水, 一天24小時不間斷. (除了一次颱風取水口被沖毀之外)


還有流過農 ...
william8864 發表於 2011-4-21 22:33


利用這些水搞個大魚池跟生態池最棒了.....
山泉水養出來的魚.味道就是不一樣~~~
作者: shuai    時間: 2011-4-22 11:30

本文章最後由 shuai 於 2011-4-22 11:59 編輯
2# eastern

目前找到的只有24V DC 的電池閥, 因為跟據 6-7隻小鳥型噴嘴的出水量(小鳥一支約需要每分鐘10公升水量) 所以廠商建議配1"管徑使用1"電磁閥比較妥當.  （1"管徑流量約分每升可達65公升,  這是廠商建議 ...
william8864 發表於 2011-4-19 14:54


威廉大大:
你需要的自動澆水系統有沒有考慮改用滴水帶.不要用噴鳥...
因為使用噴鳥噴水會使作物的葉面沾上水滴
高溫日照下容易產生葉燒及滋生病菌
而且雜草會長的很茂盛

如果改用滴帶水份只滴在作物根部
不會噴到葉面.沒滴到的地方保持乾燥也比較不會長草

使用穩壓型滴帶.碟型過濾器.自動澆水控制器.雨天停水感應器
這樣來澆水應該就很方便了!
穩壓型滴帶他可以同時一起滴水.需要的水壓不用很高.配管用4分管就可以
貼上相關資料給你參考:
http://goods.ruten.com.tw/item/show?21101193525066
http://netafim-taiwan.myweb.hinet.net/drip%20tech.htm

也能考慮用這個太陽能充電自動澆水定時器...
http://goods.ruten.com.tw/item/show?21104184267286
...
作者: wandervoge    時間: 2011-4-22 11:53

這就是我目前所擔心的系統匹配問題, 但受限於預算跟市場上的現貨, 要照自己理想的規格配置還是一件很不容易的事情.

理想的水力或風力發電動輒要幾萬塊錢, 雖然很理想但卻不符合現況, 若無法找到理想的發電機 ...
william8864 發表於 2011-4-21 21:44

風力發電機130w $8500，我在露拍看到最便宜的價格，完全MIT…
太陽能板要這麼便宜的只有MIC，而且太陽能的製程污染不小…
腳踏車磨電一顆250~1000多…
作者: wandervoge    時間: 2011-4-22 11:55

微動開關我明白, 可是少了繼電器, 開關要如何做動呢?
william8864 發表於 2011-4-21 21:45

它本身就是一個小電流開關，繼電器是提供大電流開關用
作者: setlinso    時間: 2011-4-22 18:04

微動開關我明白, 可是少了繼電器, 開關要如何做動呢?
william8864 發表於 2011-4-21 21:45

您不是要用那簡易定時灑水控制器?
微動開關就是利用那簡易定時灑水器的機械動作.當原本的開水關水動作變成通電切電ㄚ.
經實做是可行的~~~
它本身就是一個小電流開關，繼電器是提供大電流開關用
wandervoge 發表於 2011-4-22 11:55

喔~~這就要看規格一般中型的也有15A吧
作者: 馬宿    時間: 2011-4-23 14:43

依盆子排水量選擇棉線直徑, 棉線埋入盆栽再拉到盛水容器, 如容器夠大可以供給數個盆栽, 利用毛細輸水可保持盆栽水份, 容器容量大出外遠行不擔心, 這如何?
作者: rdmigo    時間: 2011-4-23 18:21

依盆子排水量選擇棉線直徑, 棉線埋入盆栽再拉到盛水容器, 如容器夠大可以供給數個盆栽, 利用毛細輸水可保持盆栽水份, 容器容量大出外遠行不擔心, 這如何?
馬宿 發表於 2011-4-23 14:43



##是最基礎的毛細管原理..水流動基礎為..乾與溼度差..即吸水膨漲(乾燥收縮)的吸與散發,自然水氣的蒸發狀態,為主要的動力來源!而當環境溼度與棉線末端相等時..
即停止棉線頭端(水源端)吸取..
但是必須把棉線頭端與末端之水平差不可超出末端的自然蒸發差..
不然到最後會出現自然重力流..的問題!也就是說會很快的把
頭端之水源給自然的吸引流光..
而問題的主因在於飽和後..自然轉移至重力流的狀況!
以上是一些見解 ..
作者: rdmigo    時間: 2011-4-23 19:06

~~~好像要加強一下!
1.最後設計示意圖..


2.好像至少要這樣!比較會達到目標!
[attach]44044[/attach]

參考一下喔!
控制介面內要有..溼度感知器(A)致能(ON=未飽和)與解除(OFF=溼度飽和)
並搭配定時器(B)..動作(ON)等待(OFF)..
也就是>>>1.(A.ON+B.ON)=驅動電磁水閥..並開始送水
而當A飽和=OFF 而在1.狀況下會自動停止送水
...其他不合乎此要件..即不動作!
...另外可在追加水壓感測器..或是(遇水感知器)

提供一些建議與參考!
作者: Eyesman    時間: 2011-4-23 20:58

我覺得
工程實在沒必要做到這麽精密浩大
有道是
多隻香爐(零件)多隻鬼(故障)

拋開一心要將系統精進$的迷瘴
回到最原點的需求: 只是要沒人在山時植物不要缺水罷了
澆水系統定時定量的給予最低需水量即可
若當天有下雨...就當作雨下大了一點(也才15分鐘x2次)
如果下豪大雨...也不差這麽一點水了(水自然會流走)
土壤是有包涵力的 生命(植物)是有韌性的
作者: 馬宿    時間: 2011-4-23 21:01

所以提出是要襯托出討論中的設計陣帳大了點, 做柚子高壓我也用棉繩保持水份.
作者: rdmigo    時間: 2011-4-23 21:05

53# Eyesman



似乎好像!不一定會這樣!
要有研究+改造的念頭!
不一定要實際去完成!
但是一定要有這念頭!
或許是很複雜的系統!
想想這也不是很困難!
作者: Eyesman    時間: 2011-4-24 00:16

55# rdmigo

認真 研究 進取 完善 ......
這才是當前社會需要的
正確的態度跟美德啊
國家就靠你們這樣的中堅支撐了

我...比較懶惰
只想簡單的過日子
大家都跟我同樣心思台灣就完了
作者: william8864    時間: 2011-4-24 06:26

本文章最後由 william8864 於 2011-4-24 06:36 編輯
威廉大大:
你需要的自動澆水系統有沒有考慮改用滴水帶.不要用噴鳥...
因為使用噴鳥噴水會使作物的葉面沾上水滴
高溫日照下容易產生葉燒及滋生病菌
而且雜草會長的很茂盛

如果改用滴帶水份只滴在作物根部
...
shuai 發表於 2011-4-22 11:30


使用棉線是一項非常好的建議, 不過較適合長期性的作物像是果樹或是精耕的作物, 又可防雜草亂生. 目前我們主要還是以種菜為主, 畸零地間雜種些草莓較為嬌嫩的作物, 這部份倒是可以採行棉線滴灌法. 只是約一分多的地若採行會是一項大工程, 還有維護也有問題, 不若6隻小小鳥就可以全部搞定.

至於雜草問題, 只有勤除草了....., 不過一般我們是不太除草的, 畢竟草裡找菜也是一種樂趣, 不是嗎?

快被雜草淹沒的菜園


草莓與雜草共生


好粗的健康無毒草莓


草中有菜....菜中有草.


大豐收
作者: william8864    時間: 2011-4-24 06:48

53# Eyesman



似乎好像!不一定會這樣!
要有研究+改造的念頭!
不一定要實際去完成!
但是一定要有這念頭!
或許是很複雜的系統!
想想這也不是很困難!

rdmigo 發表於 2011-4-23 21:05


rdmigo 大是這方面的行家, 雖然是小小的系統, 也可以有大學問,
至於最後哪一個方案才會是最理想的設計, 我想應該是最簡單而實用的那一款!

經過大家的參予討論, 答案也差不多快出來了, 等仔細評估後就要趕緊施工趕在旱季來臨之前完成, 目前材料已經陸續添購中, 同時調整設計...
作者: rdmigo    時間: 2011-4-24 11:21

58# william8864


威大ㄟ....加油啦!

我是電子硬體工程師..消費性產品類別..
大部份做系統異類整合...
如果需要內部電路設計!我可以幫忙!
但是主要為類比硬體部份
(可程式單晶片部份的程式,非我所學)
想想我算有點職業X ...
作者: eastern    時間: 2011-4-24 13:12

57# william8864
威大,
沒有灌溉系統都已經種得那麼漂亮了!...
再裝幾支小鳥那還得了ㄚ...
這個應該是最省了!
偶還在試用中...參考看看...

作者: william8864    時間: 2011-4-25 17:14

本文章最後由 william8864 於 2011-4-25 17:38 編輯
58# william8864


威大ㄟ....加油啦!

我是電子硬體工程師..消費性產品類別..
大部份做系統異類整合...
如果需要內部電路設計!我可以幫忙!
但是主要為類比硬體部份
(可程式單晶片部份的程式,非我所學)
...
rdmigo 發表於 2011-4-24 11:21


原來如此, 真是有眼不識泰山, 照理說目前這種工程師在兩岸的行情應該炙手可熱...

最後最可能還是採用太陽能的系統: 這裡還是維持水流開關, 原因是目前購入的定時器是封閉防水型的. 硬拆怕弄壞了. 加裝一個流水感應器NT$280.-顯然簡單多了.
http://goods.ruten.com.tw/item/show?21104172435066



http://goods.ruten.com.tw/item/show?11090617035138#auc

[attach]44177[/attach]

[attach]44178[/attach]

好處是價格不貴, 2880+499+120=NT$3499, 容易維護, 還可以多加一個照明燈泡, +499加一個110v inverter 用110v ac 供應給電磁閥用,  似乎什麼也不缺? 請幫我看看是否如此呢?
作者: 高樹新移民a    時間: 2011-4-25 17:39

61# william8864
我有一個用於加濕機自動控制用的濕度感應零件，如果威廉兄或MIGO兄有興趣要用，我可以寄給您。
作者: william8864    時間: 2011-4-25 18:23

61# william8864
我有一個用於加濕機自動控制用的濕度感應零件，如果威廉兄或MIGO兄有興趣要用，我可以寄給您。
高樹新移民a 發表於 2011-4-25 17:39


感謝高樹大的熱心捐輸, 只是目前『基本系統』還在論證, 是否需要濕度感知器, 我是想等基本系統確認了, 等第二階段再來評估, 畢竟若有需要改良也是輕而易舉的事情了.
作者: rdmigo    時間: 2011-4-25 18:41

61# william8864
我有一個用於加濕機自動控制用的濕度感應零件，如果威廉兄或MIGO兄有興趣要用，我可以寄給您。
高樹新移民a 發表於 2011-4-25 17:39


~~~感恩喔!..現在屬於類數位型比較多...唉..
~~~也就是3pin +GND DATA-OUT(Pulse time)類似這一方式!
~~~不過是否可以提供data-book 或是型號
~~~謝謝喔!
作者: rdmigo    時間: 2011-4-25 18:43

~~~威大ㄟ...

~~~這一型..有同配管水壓差的問題!
~~~我是想到解法..但是這樣又似乎....
作者: william8864    時間: 2011-4-25 18:50

本文章最後由 william8864 於 2011-4-25 18:52 編輯

好消息! 剛剛找到 12v dc 的電磁閥, 如此整個系統就簡單多了.
http://goods.ruten.com.tw/item/show?11090911464074#auc
DC-AC inverter 也就不需要, 直接把太陽能控制器的output 接到電磁閥就ok.

整套的購置成本如下:

6V 定時器             1030
水流開關                 360
12v dc 電磁閥        1950
10w太陽能套餐     2800

總價:  NT$6140.-
作者: rdmigo    時間: 2011-4-25 21:22

66# william8864

~~~威大ㄟ

太陽能系統!就依配件組搭配使用就可以!
而蓄電池需要比電磁閥的消耗功率的min/x5以上的蓄電容量
如..3W=3(W)/12(dc/v)=0.25mA/H
0.25*5=1.25A/H(小時)的電池容量可連續使用5小時(理想參考值)
如果24H內動作兩次..每次15分X2=30分/D(天) <<基準負債設定值)
即..0.25/H(/2)=0.125mA/D <<<每一天的電池消耗量..
..................
太陽能充電部份!!
規格:日照效率平均值(或是MAX)=10W DC15-19V 無負載<<<<這部份需要看規格而定
     用額定值,經充電器後所能提供的穩壓輸出值來做基礎設定值...
     也就是說..在一般日照6小時左右能提供10W/DC14.4V的輸出給負載使用!
     而不限制任何負載模式.但是不可超出可提供的輸出功率..
當把可輸出的最大功率制定好..就可以計算此系統的耐用與持續力...
太陽能板經日照(即時)過穩壓控制器..輸出有10W/DC14.4V 可連續6H
當基礎值...10/14.4=0.694mA(MAX)<<<最大輸出值提供給負載使用
含系統供電與對電池充電,
以上為理想參考值...其他依使用負載與電池續航力做依據再..增加減器材!
................
以下為連動式..異路出水方式修改圖...
1.
[attach]44203[/attach]
這樣似乎問題會比較少..差異多一隻單獨的配管..
也可以另當其他用途..例如給水至水槽或是生態池!
作者: william8864    時間: 2011-4-25 22:04

67# rdmigo

Migo 大的系統整合能力果然讓人刮目相看, 一堆的數據弄得老眼昏花, 等精神好些再來算計算計...
作者: sunyuhsin    時間: 2011-4-25 23:37

67# rdmigo
大大，加個逆止閥，應可解決水管的壓差問題吧！
作者: rdmigo    時間: 2011-4-25 23:48

69# sunyuhsin


那這樣水流開關..就白搭了!!
會出現水流間斷的問題.及出現止開止開的答答...
不過有可能會轉移至  RAM-PUMP 的基本條件模式之狀況!
建議給 威大..玩看看..
作者: 黑色的大鳥    時間: 2011-4-25 23:51

67# rdmigo
呵呵呵，米糕兄是"高人"......
作者: william8864    時間: 2011-4-26 10:23

69# sunyuhsin

水流開關本身即具有逆止閥的功能, 故不需要外加.
作者: william8864    時間: 2011-4-26 11:01

66# william8864

~~~威大ㄟ

太陽能系統!就依配件組搭配使用就可以!
而蓄電池需要比電磁閥的消耗功率的min/x5以上的蓄電容量
如..3W=3(W)/12(dc/v)=0.25mA/H
0.25*5=1.25A/H(小時)的電池容量可連續使用5小 ...
rdmigo 發表於 2011-4-25 21:22


終於回過神來再仔細把MIGO大大寫的內容核計一下.... 有幾個問題請教:

1. 根據電功率公式 P=VI=V^2/R=I^2R, 剛電磁閥廠商報規格來了, 工作電流電壓是2.4A/12V, 也就是28.8W的電磁閥（此處得出的單位應該是A/H不是 mA/H？）. 每天工作兩個小時, 所需耗用的電量是 2.4A/H*2=4.8A. 而系統配置電池規格是12DCV-7.2AH, 應該是綽綽有餘.

2. 再分析10W 的太陽能電池組可以產出14.4V的電壓對電池充電, 以一個小時可充的電量是 10w/14.4dcv=0.694A/H(MAX), 若以每天可充電工作時間6個小時計, 一天下來的總充電量是：0.694A/H*6H=4.14A, 約略小於所耗的電量. 也就是說無法提供給額外的照明之用.

3. 所以, 若要提供額外的照明用電, 就必須再並聯一片太陽能板, 增加充電量, 即 10w/14.4dcv*2=1.38A/H(MAX charging), 電池再換個大號的 , 這樣應該夠用了.

4. 若以水流動的原理 - 從高壓往低壓流動, 此系統原設計雖然有『異管同流』但是再進入控制單元以前都是屬於高壓區, 過了兩個控制單元之後是低壓區, 故應該可行….
作者: Ryan    時間: 2011-4-26 12:09

終於回過神來再仔細把MIGO大大寫的內容核計一下.... 有幾個問題請教:

1. 根據電功率公式 P=VI=V^2/R=I^2R, 剛電磁閥廠商報規格來了, 工作電流電壓是2.4A/12V, 也就是28.8W的電磁閥（此處得出的單位應該是 ...
william8864 發表於 2011-4-26 11:01

雞婆就我所知提供威大.
1.yes.
2.10w/14.4dcv=0.694A/H(MAX)這是指日正當中最大發電量, 視實際天氣日照發電量會打很多折.
3.或許夠充電也可以照明, 視實電池充電情形增加光電板.
4.待其他人回答.
作者: 黑色的大鳥    時間: 2011-4-26 12:17

73# william8864
william大大也是"高人"俺都看不懂你們在說什麼，呵，一直來亂，哈。
作者: Ryan    時間: 2011-4-26 12:27

雞婆就我所知提供威大.
1.yes.
2.10w/14.4dcv=0.694A/H(MAX)這是指日正當中最大發電量, 視實際天氣日照發電量會打很多折.
3.或許夠充電也可以照明, 視實電池充電情形增加光電板.
4.待其他人回答.
Ryan 發表於 2011-4-26 12:09

再補充
0.694A/H對 7.2AH電池充電也不足0.1C最小充電要求, 0.1C要10小時才能充滿電池,
還沒充滿電又要每天用電4.8AH, 會永遠充不飽,  一片光電板勢必不夠, 2片勉強試看看, 或許要3片光電板, 看rd大有沒有需要再補充.
作者: 2ndhome    時間: 2011-4-26 16:43

75# 黑色的大鳥

我在等著觀摩威廉大的原型機...
作者: 山居    時間: 2011-4-26 17:22

本文章最後由 山居 於 2011-4-26 17:27 編輯

67# rdmigo

電磁閥有分Latching type及non-latching type，一般應是用latching type，只有在驅動瞬間會有電流，才不會太耗電池的電。像我的控器一顆９Ｖ電池可以撐２至３年
作者: 高樹新移民a    時間: 2011-4-26 17:27

78# 山居

我也是這樣想，其實控制系統應該沒什麼耗電
作者: william8864    時間: 2011-4-26 17:44

67# rdmigo

電磁閥有分Latching type及non-latching type，一般應是用latching type，只有在驅動瞬間會有電流，才不會太耗電池的電。像我的控器一顆９Ｖ電池可以撐２至３年
山居 發表於 2011-4-26 17:22


我問過電磁閥的廠商, 他們並無此規格, 推估應該是小出水量的球閥型才可以有此設計, 因為我目前指定的規格是大水量（1英吋管)的配管, 目前只有電磁閥可以應付. 或是另外真的有此 latching type　不知有誰可以回答？
作者: rdmigo    時間: 2011-4-26 20:18

1. 根據電功率公式 P=VI=V^2/R=I^2R, 剛電磁閥廠商報規格來了, 工作電流電壓是2.4A/12V, 也就是28.8W的電磁閥
（此處得出的單位應該是A/H不是 mA/H？）. 每天工作兩個小時, 所需耗用的電量是 2.4A/H*2=4.8A.
而系統配置電池規格是12DCV-7.2AH, 應該是綽綽有餘.

<<<<OK!


2. 再分析10W 的太陽能電池組可以產出14.4V的電壓對電池充電, 以一個小時可充的電量是 10w/14.4dcv=0.694A/H(MAX),
若以每天可充電工作時間6個小時計, 一天下來的總充電量是：0.694A/H*6H=4.14A, 約略小於所耗的電量.
也就是說無法提供給額外的照明之用.

<<<這是理想充電時間值(6H)(不包括陰天及處低日照狀態(及暫定預設值)
如果依負載消耗量與正常的電池特性可充電之狀態..做以下規格修改
A.有正常日照含陰天(1/2效率)之狀況..而參考日照數(時間/1H)
  即更改太陽能規格..提昇為 45W=45/14.4=3.125A/H 的供電量
  並對電磁閥鎖住供電.餘0.725對電池供電..而2小時後..+2.4A=3.125A 對電池充電
  如果是陰天/2 =1.5625+0.8375(由電池補充電流)*2H=2.4A(電磁閥消耗功率)<<<暫時不考慮這狀態

@.所以說..依農作物灑水的需求..約是清晨4-6點 傍晚6-8點的作息制定...
那此太陽能充電組..可以依日而作一循環單位..以下依此設定模式做下列選定規格..
@.1 日消耗量..4H*2.4A=9.6A  電持續航力*5倍=48A/H的電池涵蓄量..放電模式為低電流放電
    (此規劃也就是說..在理想的狀態內可以連續動作5天以上),而無任何充電的狀態!<<<這是理想設定值
@.2 太陽能板與充電器含有效輸出最大值為 45W(14.4V/3.125A),(暫定此規格),即必須在最佳日照時的3.072/H
    把一天的使用量充足電流..而陰天需日照時*2=6.144/H
    以上為簡單方式的設定與參考值..實際需要現場調校與日照環境而定(山區有可能半日照狀況)
    及一般極板非有追日系統安裝設備

3. 所以, 若要提供額外的照明用電, 就必須再並聯一片太陽能板, 增加充電量, 即 10w/14.4dcv*2=1.38A/H(MAX charging),
電池再換個大號的 , 這樣應該夠用了.
<<<<<依消耗量的規格(2.4A/H)增加額外設備可提昇電池容量並要控制追加的負債消耗量..(要保證天天出太陽)

4. 若以水流動的原理 - 從高壓往低壓流動, 此系統原設計雖然有『異管同流』但是再進入控制單元以前都是屬於高壓區,
過了兩個控制單元之後是低壓區, 故應該可行….


這個喔..流體力學...是我最爛的一門學科..因為變數非常多..包括管壁的磨擦阻力(新舊管與材質,就有得計算)

所以說..可能要給這科門的朋友來解題...
就單一內徑的大小來解釋..可能會比較容易了解...
1.先不談水壓問題!單一入水與出水的內徑部份解釋
  入水10cm 出水10cm =平衡流
  10>?? 加壓流
  10<?? 洩壓流

而水的壓力部份依壓力大小..在把此值給帶入計算....

而鳥嘴\灑水由入水之壓力決定灑水的大小及分叉之數量多寡決定!
又因使用實際狀況未明...為求成功率..還是決定各自配管..成連動方式規劃!

以下一些器材的解釋
1.水流開關=類似水錶系統>>起動時水阻較小
2.水壓開關=同等可調整型或是定壓型...水壓開關(存水壓感知無水阻問題)
  可當洩壓檢知開關使用...
作者: rdmigo    時間: 2011-4-26 20:31

67# rdmigo

電磁閥有分Latching type及non-latching type，一般應是用latching type，只有在驅動瞬間會有電流，才不會太耗電池的電。像我的控器一顆９Ｖ電池可以撐２至３年
山居 發表於 2011-4-26 17:22


~~我記得大口徑很貴..而怕水質太差..多沙環境維護問題很多...
~~不過可能我記錯產品類別!
~~而我朋友是用管外用一般凡耳自製馬達開與關的動作!
~~而其他用毛細管的自壓差開關方式..多怕水質差與細沙..等問題!
~~如果喔...水蛇亂鑽...那.....
作者: william8864    時間: 2011-5-6 16:22

開始準備材料:

標準小出水控制器（主要是取其控制器的功能）


水壓（水流）檢知器（當有水壓時輸出為1）


10A 繼電器 （控制放大線流用）


主角來了, 1英吋大水流電磁閥 （控制大出水用)


這個零件最貴, 版面也要多給些

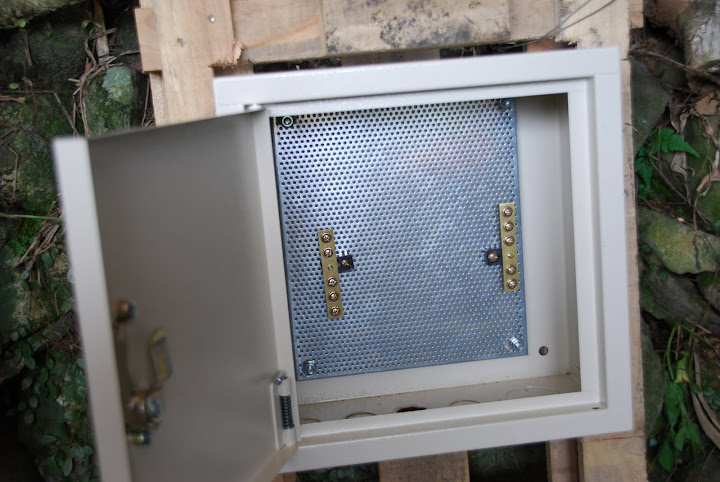

當然還要給他一個家,

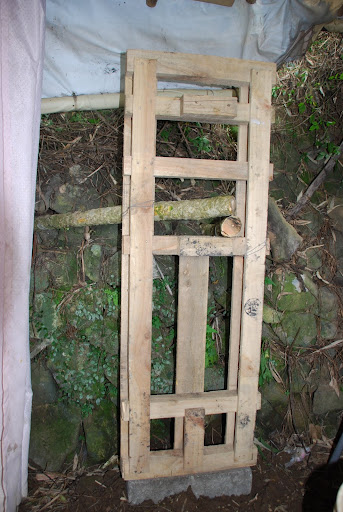

利用回收廢料, 做一個控制架

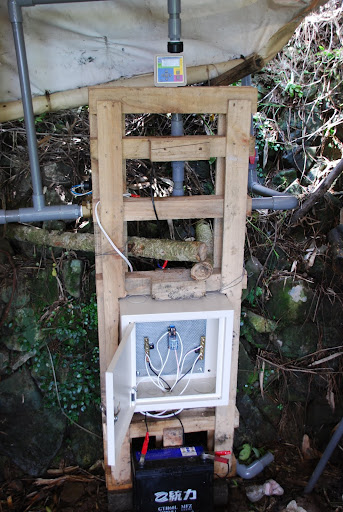

第一階段完成圖
作者: 高樹新移民a    時間: 2011-5-6 16:30

83# william8864
恭喜william兄踏出了一大步。祝早日完工圓滿啟用。
作者: william8864    時間: 2011-5-8 23:03

本文章最後由 william8864 於 2011-5-9 11:49 編輯

今天終於儀裝測試, 驗證設計的正確性, 基本保持這張的設計原圖, 只差太陽能電源部份將改由風力發電取代, 這樣的考慮主要是兩者成本約是7:1, 另一個考慮是山上風力比起陽光還算比較豐富:


標準定時器, 缺點是出水量太小, 無法滿足"大戶人家"的需要.


改善的方法就是並聯一個一英吋的電磁閥. 電磁閥安裝必須保持水平, 而且還有分進水口跟出水口. 我是先用吹的才知道有所不同, 後來才發現有說明書....不過密密麻麻我這老花眼有看沒有到哇.....


控制箱裡繼電器的接線, 這繼電器也是沒有說明書, 試了幾次才知道原來底下的接點是控制輸入, 上面的接點是輸出, 而且是一前一後.....接線很亂, 還好控制箱有門, 關起來就看不到了.


委託愛車保養廠準備的中古汽車電瓶, 12V / 60AH, 服務沒話講, 還先充飽電, 一顆NT$600.-.

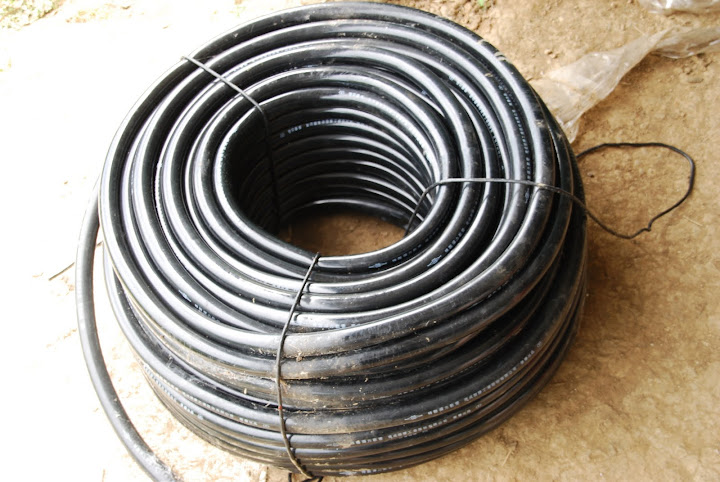

準備用來接管線的 PE 黑色膠管.


先測試小水量出水, 看起來正常, 只是出水量只夠刷刷牙 or 沖沖馬桶...


啟動大電磁閥....哇..出大水囉...... 圖中是一英吋的大管唷...


靠近一點....


再靠近一點.....


整個12V直流系統配置圖


套句阿姆斯壯的名言: "雖然是我的一小步, 卻是人類的一大步..."

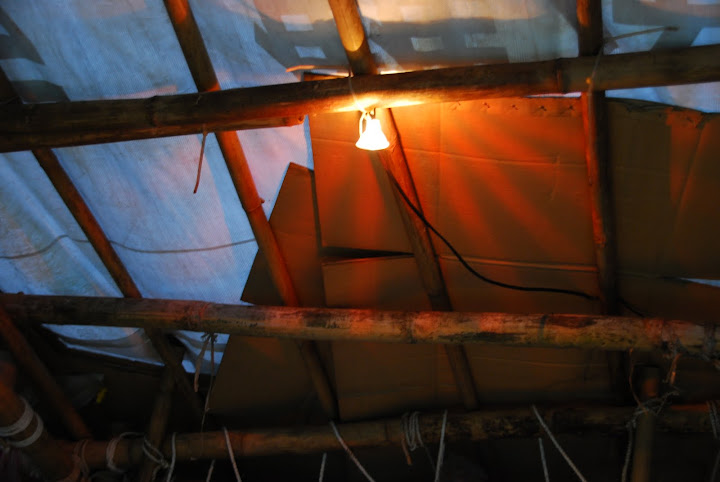

順便把12V 拉出一盞小燈, 正式宣告本農場由"農耕生活"開始進入"現代"的文明世界!  真的有電唷!


下星期就要加裝DIY的風力發電機, 還有後段的噴水管線.... 待續....
作者: rdmigo    時間: 2011-5-9 00:02

~~~威大ㄟ.....最精彩的在後頭!!
~~~目前是全開放..1.洩壓在等壓之中+重力壓 減管璧磨擦+磁閥之水阻的狀態
~~~還沒裝鳥嘴也..(同孔徑如1之值減鳥嘴出水孔徑之合)
~~~而鳥嘴分向上噴出或是向下灑水..之合的壓力各不同...
所以鳥嘴的孔徑之合為水管之內徑合相當...
其他可灑開水的距離!就由水壓差之重力流決定!
....加油喔!>>>>請注意進水的高度與儲水池的大小(可儲水的容量)...
(重力流之壓力..與水壓差有關..而對儲水容量大小無關,
而前題是儲水池的進水與出水同等或是進水比出水大)
作者: william8864    時間: 2011-5-9 05:51

86# rdmigo

還是阿米哥厲害, 早就預言 ~ 這次測試發現系統有所謂的連續開關現象, 分析其原因是主管出大水時副管的壓降造成水壓檢知器開路, 此開路馬上使得繼電器關閉電磁閥, 此瞬間又把副管的水壓推升到水壓檢知器接通, 於是就來回開, 關, 開, 關.....

此現象在主管出大水時很容易發生, 因後續的管線還未接管, 故暫時先不理, 待整個完成時再來觀察是否會持續?
作者: rdmigo    時間: 2011-5-9 08:44

87# william8864


大ㄟ....這樣已經自動轉移至電控 ram-pump 的功能去了...

其實你這樣設計!可以有揚水的功能!
但是你是要當鳥嘴使用..而你的設計有一臨界值..
而此值之間距過小..又因水壓差不定...
很難調到平衡點...
建議喔..還是採用分流獨立兩管的方式解決!
但是這樣又回到一般的電控定時器一樣...
作者: Ryan    時間: 2011-5-9 09:48

今天終於儀裝測試, 驗證設計的正確性, 基本保持這張的設計原圖, 只差太陽能電源部份將改由風力發電取代, 這樣的考慮主要是兩者成本約是7:1, 另一個考慮是山上風力比起陽光還算比較豐富:
http://www.2home.com.tw/bb ...
william8864 發表於 2011-5-8 23:03

水喔, "遠始農耕生活"開始進入"現代"的文明自動化世界!
紅字是多加的
1英吋電磁閥是多少 $ 啊.
作者: william8864    時間: 2011-5-9 11:35

本文章最後由 william8864 於 2011-5-9 23:55 編輯

89# Ryan

這顆是特別量身訂做的, 現在網路真方便, 服務也真好, 只要您開的出規格自然就有廠商搞定, 還有一年保固. 這顆 1英吋12vDC/33W 電磁閥全身 99.999 全銅打造（應該是黃銅或是青銅), 屬於收藏等級,  報價約NT$1,850.-, 希望放在山上不要被偷了...
作者: 高樹新移民a    時間: 2011-5-9 17:43

85# william8864

哇！愈來愈精彩了。
作者: rdmigo    時間: 2011-5-9 19:46

85# william8864

哇！愈來愈精彩了。
高樹新移民a 發表於 2011-5-9 17:43


ㄏㄏ高大ㄟ...精彩在後頭...

.................分享資訊...........
雨鳥牌的電控水閥(毛管自壓差方式)動作電流很小喔!
1.圖片..


雨鳥網站...<<<<<

水閥資料!

雨鳥網站由狗狗幫忙翻譯<<<<<

@@@@  這不是廣告..只是有好產品值得提供給有需求的人參考用....
作者: setlinso    時間: 2011-5-9 21:35

不聽老人言,跟你說不要用水流開關偏不聽,遇到問題了厚~~
15元的微動開關就解決連續開關的問題.
只是拆開跟水管連結的地方.不會影響定時器的防水啦.

[attach]44991[/attach]

[youtube]k7RjWPjLp6k[/youtube]

[youtube]o-O9hP3BcNE[/youtube]

[youtube]lJllM0f037U[/youtube]
作者: rdmigo    時間: 2011-5-9 23:20

93# setlinso


~~好點子!! 讚喔!
作者: william8864    時間: 2011-5-9 23:51

93# setlinso

啊! 這麼簡單喔? 可是我觀察我的定時器用的是球閥, 不像您的管子中間有一個棒子會上下運動, 還是說連那棒子也是自己DIY的? 那就太神奇了!
作者: setlinso    時間: 2011-5-10 10:53

95# william8864
沒錯沒錯~~棒子當然是手工製作 剪太短又接一節上去

[attach]45022[/attach]
開水關水旋轉1/4圈,就利用這寬窄差距推動微動開關.
棒子一定要比球閥的孔大才可以哦~
作者: setlinso    時間: 2011-5-10 10:57

93# setlinso


~~好點子!! 讚喔!
rdmigo 發表於 2011-5-9 23:20

感謝啦~~~~~~
作者: 黑色的大鳥    時間: 2011-5-10 11:25

97# setlinso
種花草你也能搞，弄電子你也能搞，弄顆飛彈來看看吧！ ，好像沒有你不行的哦。
作者: Ryan    時間: 2011-5-10 11:39

不聽老人言,跟你說不要用水流開關偏不聽,遇到問題了厚~~
15元的微動開關就解決連續開關的問題.
只是拆開跟水管連結的地方.不會影響定時器的防水啦.

44991

k7RjWPjLp6k

o-O9hP3BcNE

lJllM0f037U
setlinso 發表於 2011-5-9 21:35

真是思路巧手也巧.
作者: william8864    時間: 2011-5-10 13:55

本文章最後由 william8864 於 2011-5-10 13:57 編輯

呵呵, 謝大師果然不是喊假的, 這樣的設計使的整個控制變得更簡單有效, 真是天才.... 所謂江湖一點訣, 真是佩服的五體投地! 而且把我提過會不斷的『開、關』的問題也迎刃而解！



歡迎光臨 2home 打造桃花源 (http://2home.com.tw/bbs/) Powered by Discuz! X2
