標題: 自力建屋 DIY [打印本頁]

作者: richard531 時間: 2012-4-9 11:06 標題: 自力建屋 DIY

本帖最後由 richard531 於 2024-5-17 08:19 編輯

本文章最後由 richard531 於 2012-7-20 23:30 編輯

PART~1 獨立樁基礎開工

小弟在此爬文壹年.學習蓋屋細節.虛心受教.
獨立樁基礎開工.立柱用200X100H鋼
因為挑高6米5.這裏用10根柱子.荷包失血中.
放樣完成.燒悍第一片基準點基礎板的時候.量了一下對角線竟然相差12公分.
這房子不就歪了!再從新放樣一次!
浴室化糞池及排水.埋設管線花了我兩個小時
臨時追加了13根6分鋼筋拉住柱角.算是兩光牌地樑?!

完工後量了一下對角線左手邊小單位的對角線竟然還差1. 5公分
不管了!等灌槳.

作者: Eyesman 時間: 2012-4-9 12:16

做沙發爆米花可樂炸雞 ......

作者: samtsai 時間: 2012-4-9 12:25

只有一個字形容

強

作者: 陳青 時間: 2012-4-9 13:23

鋼筋懂得墊高後灌漿，很內行。

作者: 黃世明 時間: 2012-4-11 15:44

哇~!有新鮮的活案例可參考囉~期待續文的發表
你應該有思考到，還是小小提醒你
汙水管埋設時要考慮到洩水坡度~以後排水與沖水才能順暢到底~~

作者: jcjclee 時間: 2012-4-16 14:47

精采.......期待後續.....

作者: richard531 時間: 2012-4-16 18:48

感謝個位大大的加分及提醒建議.小弟將盡量詳細報告及採納建議.

地基及鋼構粗重部份採分包. 外牆磚造點工叫料.水電.木工.地磚.及部份磚頭泥水.
打算diy邊學邊做.
[attach]64903[/attach]
氣象報告說周六起開始陰雨天氣.所以挑選周五灌漿粗粉.這樣就可以省了每天灑水養護地基的工作.灌漿粗粉前先在兩光地樑之上5公分.鋪上一層點焊網.以後地面比較不容易龜裂.立柱基礎板四週釘木框.立柱完成後再回填砂槳.立柱基礎板正中央.預先焊出孔洞.方便震動下方槳料排出空氣.

[attach]64904[/attach]
灌漿後第3天就拆除簡易式木條外框模板.
地基部份至此完工.45平方米地基總共費用7萬2.使用槳料15立方米.(包括10人份化糞池.原先估6萬.後來追加3分級配和13支6分鋼筋共1萬2).

要等一周後才可後續鋼構作業.期待中!

作者: 夢幻彤園 時間: 2012-4-16 23:29

浴室化糞池及排水.埋設管線花了我兩個小時

大大都自己來??那工人呢~??
請問十人份化糞池現在估多少呢??謝謝!!

作者: richard531 時間: 2012-4-17 16:31

大大好，地基是全部外包，我只有埋管，化糞池55OO元，'

作者: hsiang 時間: 2012-4-17 17:41

來杯咖啡與餅干

作者: graceho 時間: 2012-4-17 18:14

題外話,您的寶地好美~ ^^ 羨慕ing...

作者: HSUWENYU 時間: 2012-4-25 09:58

richard531大大好

1、請問有追加3分級配、無追加3分級配地基效用有何區別？

2、45平方米獨立樁基礎 +10人份化糞池. 估價6萬（無追加3分級配 +13支6分鋼筋）
請問45平方米筏式基礎 +10人份化糞池. 預估約需多少金額

謝謝！！

作者: hsiehlc 時間: 2012-4-25 11:58

是不是叫Richard的都比較利害呀?

作者: richard531 時間: 2012-4-26 08:26

本文章最後由 richard531 於 2012-5-10 22:49 編輯

hsiehlc大大:
你獨立完成的木頭構造地下室.膽大心細.小弟五體投地.

HSUWENYU大:
我是真的大外行.所有細節都是在自力造屋DIY這個板裏面道聽途說.
追加3分級配是4W大曾經說過.他觀察有鋪級配的房子比較不會反潮.
雖然我並不認同.我還是舖了.因為泥土的保濕性要比碎石好，這樣地面之下比較乾燥.
至於反潮的部分就如同冰箱之中拿出來的杯子.
比較低溫的牆面或地面上會凝結空氣中的水分.是自然現象.

追加13支6分鋼筋.是文旦大曾說.獨立樁太瞭笑.
就如同1個木頭箱子最脆弱的地方就是開口的位置需要補強.
希望地震時所有的獨立樁可以達到同步移動的目的.

(45平方米筏式基礎 +10人份化糞池. 預估約需多少金額?)
這個部分我是外行請自行請包商評估.
[attach]65513[/attach]

作者: richard531 時間: 2012-4-26 11:53

本文章最後由 richard531 於 2012-4-28 15:02 編輯

蓋房子應該是所有細節考量清楚然後按圖施工.

而這個版是一個錯誤的示範.
因為只有一個邊學邊做.隨著興之所至.不斷修改的草圖.
(外牆的作法和材料及室內裝修都還在考慮中)

鐵架工程上週5預定會開工.但連續10天的陰雨天氣.工程安排到本周5才開工.
下面的圖是修改了6次之後的版本.其中包含了樑柱的位置+老虎窗+煙囪等等...
[attach]65583[/attach]
[attach]65584[/attach]
[attach]65585[/attach]

前兩天閒閒沒事傳了1份圖面給老闆.說要把部分屋頂改成可活動的方式.
老闆終於翻臉.說看不懂我的圖面.
叫我等到施做屋頂時.現場直接跟師父說明.如何製作就可.
下面的圖是打算以屋頂斜邊3米跨距的H鋼當軌道.
上面以100X50的C鐵每間格30公分鎖一根3分(半攻芽)螺絲當滑軌.
每根螺絲套上9公分鐵管當滾輪.希望能夠成功?
[attach]65478[/attach]

作者: 文川 時間: 2012-4-26 12:05

下面的圖是打算以屋頂斜邊3米跨距的H鋼當軌道.
上面以100X50的C鐵每間格30公分鎖一根3分(半攻芽)螺絲當滑軌.
每根螺絲套上9公分鐵管當滾輪.希望能夠成功?...
richard531 發表於 2012-4-26 11:53

這個構想太利害了，怪不得老闆會翻臉

作者: HSUWENYU 時間: 2012-4-27 14:27

richard531大大好
1、請問45平方米筏式基礎  預估約需多少金額
   10萬可否完成
2、怪手7000元/天 X 1.5天=10500元
   為何還要挖柱頭5000元，柱頭不是怪手挖的嗎？
謝謝！！

作者: richard531 時間: 2012-4-27 16:13

本文章最後由 richard531 於 2012-4-27 17:35 編輯

richard531大大好
1、請問45平方米筏式基礎  預估約需多少金額
   10萬可否完成
2、怪手7000元/天 X 1.5天=10500元
   為何還要挖柱頭5000元，柱頭不是怪手挖的嗎？
謝謝！！
HSUWENYU 發表於 2012-4-27 14:27

對ㄚ!偶也沒有仔細看過我的帳單!因為他人很好且實在.又是偶最近的隔壁鄰居(約1公里).
作完後他說了一個價錢偶就付了.之後才向他要估價單.可以留作紀念.
A1: (10萬可否完成?)請自行請包商評估?多問兩家無仿.
A2:怪手工資內沒有列出的細項.還包含3米農路到建地上新增的碎磚路約20米.
另外:45平方米小小建物用筏式基礎有點太浪費.除非是想蓋五層公寓.或地層水豐富的軟泥地.

作者: yanlog 時間: 2012-4-27 19:03

一個字強[b

作者: smj 時間: 2012-4-27 21:19

請教
為何立柱要低於地基?這樣子有什麼原因嗎?

作者: richard531 時間: 2012-4-28 09:06

本文章最後由 richard531 於 2012-4-28 09:22 編輯

20# smj
1.沒有低於地基阿!地基是你看到基礎板的下方.基礎板旁邊已是12公分厚地面.
2.省錢啦!柱腳樁和地面+地面粗粉一次完成.
3.立柱完成後.地面中柱腳螺絲要切掉5公分以上再回填砂槳.這樣包埋不會生鏽.

作者: ws085886 時間: 2012-4-28 11:43

大大你太強了，請問你有前置作業的資料嗎?從計劃買地到申請等等的資料可供參考，申請時碰到哪些問題，感恩

作者: richard531 時間: 2012-4-28 14:35

22# ws085886

偶所有的前置作業的資料都是看本站2HOME

努力爬文.善用2HOME的收尋就有啦!

作者: richard531 時間: 2012-5-2 20:32

本文章最後由 richard531 於 2012-5-2 22:22 編輯

PART 2 有關於節能綠建築的部分不知哪一種效果好? 請給意見.

小弟有幸參考各版前輩的意見及實做.將照單全收.

屋頂天花板的部分留有30公分高施作空間.

方案1: 由內往外分別為> 松木企口版>木角條固定架>固定架內放5CM高密度保麗龍上貼鋁箔紙>25公分高空氣通風層>3合鐵皮浪板

鋁箔紙和松木企口版是站長大大的偏愛.jeffer大大也有精算的數據.
屋箕兩側可裝上照相機大的風扇設計.在無風時排出25公分高空氣通風層的熱氣.
3合鐵皮浪板下方的屋簷及山牆則有4W大的通氣孔設計.有風時自然對流排熱氣.
4W是圓形偶打算是長條形加上可以冬天關閉的設計.

方案2:在3合鐵皮浪板上方>鎖10CM高木角條固定架>塑膠圍籬網>10CM芒草桿>
再加10CM稻草或細竹子(竹埽把的那種)

牆面的部份:
方案1:因是磚造.有西曬的部份打算用阿倫allen大大所PO的雙層4吋中空牆.
間距只用5CM讓兩牆面可以交丁.
外層下方留進氣口.中空牆上方內層封到頂.外層上方留10或15CM排出熱氣.
因為15米旁邊有小溪.也可考慮引入阿炮大大的過水風構想(但我不用建水池).

方案2:引小溪水直接淋濕牆面.內牆用大賣場地板用的環氧樹酯塗佈作防水.

作者: Eyesman 時間: 2012-5-3 09:52

鋁箔紙？......應該是鋁箔毯吧
一般未處理的鋁箔(廚房用的)表面容易因為氧化而使反射熱量的能力降低

芒草/稻草屋頂要考慮到防火問題唷 (ex:沖天炮掉落)
坊間有賣人造的茅草屋頂材料可能用起來會比較安心

4吋中空牆 + 5cm間距 +4吋中空牆 = 25cm↑的牆厚
再加上內外的牆面飾材......小屋厚牆會不會太浪費空間了
不知道小屋所處地區如果是北台灣或較高海拔
目前看來夏天隔熱手段有了冬天保溫是否有考慮 (屋頂有保力龍牆面呢？)

內側(負壓)防水的效果跟壽命絕對比不過外側(正壓)防水唷
揚水淋濕外牆需要動力跟節能的趨勢稍有衝突

目前重點似乎只在日曬熱的阻隔
對主動的資源利用 (採光風力雨水等等) 似乎還沒提到

作者: richard531 時間: 2012-5-5 09:53

本文章最後由 richard531 於 2012-7-21 12:53 編輯

25# Eyesman
1.還好有E大提醒.否則小弟真的會傻傻的將保麗龍貼上烤肉的鋁箔紙放在天花板內.
2.(芒草/稻草的屋頂要考慮到防火問題)雖然地處偏僻人煙罕至.無沖天炮掉落問題.
但防火問題不可慎.萬一仇家上門....(借一下YG大的圖)

3.小屋厚牆只是西南面3米六寬有西曬處.不會太浪費空間.

4.小屋所處新竹地區.海拔250M山谷地型.冬天保溫還沒考慮.想做壁爐加熱.

5.因沿著小溪100米上方.小溪有15米落差.所以想加以利用.小溪瀑布如圖:

6.原來還有主動資源利用的部份(採光風力雨水等等).
剛剛幻想用水車(風車)直驅壓縮機以電力為輔.
蓋屋完成後買個中古壓縮機來試試改裝.

7.窗戶部份打算用某大大PO的內開式剪刀窗+雙層窗中間掛木片百葉窗.

作者: rdmigo 時間: 2012-5-5 11:14

15# richard531

可變翼式..夾翅.....可以參考..可上掀式貨櫃..或是大型箱車的側掀式..

如果是可下放..在立直..下還ok! 要收起..必須馬達(油壓)或是獸(人)力捲揚器助興...

這可行...而滑輪部份!做好一點...要實際使用會比較輕鬆!
而使用模式與結構上必須要做安全保護處理!
與惡劣天氣出現時...可以做絕對固定住的方式與設計!
加油!!

作者: richard531 時間: 2012-5-5 21:33

27# rdmigo

1.

糟糕被米糕大大看穿偶的真面目.用(獸)字會不會太毒了.可以再加碼一個慾字.或者小屋完工命名為螢蟲幼苗培育室.這樣就跟M大-梅山大俠的昆蟲標本室.在名稱上一別苗頭

.

2.好家在!有米糕大的珍言.固定部份我都沒考慮到.
且100X50 C鐵的料厚可能在強颱下有掀頂的疑慮.
想了一個下午大幅修改為如下圖:
從L鐵的惻邊.每隔1米鑽孔鎖住C鐵.
當颱風時的固定部份.並在前緣滴水線加鎖一片L角擋板.
還好本週連續下雨.鋼構工程被遞延至下週一.免除做好再改的窘境真是狗屎運阿!!

[attach]65982[/attach]

作者: Eyesman 時間: 2012-5-6 07:18

26# richard531

因為我是比較崇尚以廚房(爐灶/壁爐/柴爐)為生活中心的精神
所以建議爐具應該要事先規劃不要事後再挖洞(排煙)遷就(位置)唷

作者: Way 時間: 2012-5-6 15:20

本文章最後由 Way 於 2012-5-6 15:21 編輯

26# richard531

因為我是比較崇尚以廚房(爐灶/壁爐/柴爐)為生活中心的精神
Eyesman 發表於 2012-5-6 07:18

比如說這樣嗎

作者: Eyesman 時間: 2012-5-7 12:29

30# Way

天啊！雖然跟我想的不一樣
但是這個也好棒......
這是營業用的場所吧

作者: Way 時間: 2012-5-8 23:36

哈哈
這是去北海道騎歐多敗時
在東部大埕釧路吃的「爐端燒」
就是在地爐邊烤東西吃的意思啦
聽說這家是元祖店
果然實惠又好吃

作者: richard531 時間: 2012-5-10 21:38

本文章最後由 richard531 於 2012-5-10 22:12 編輯

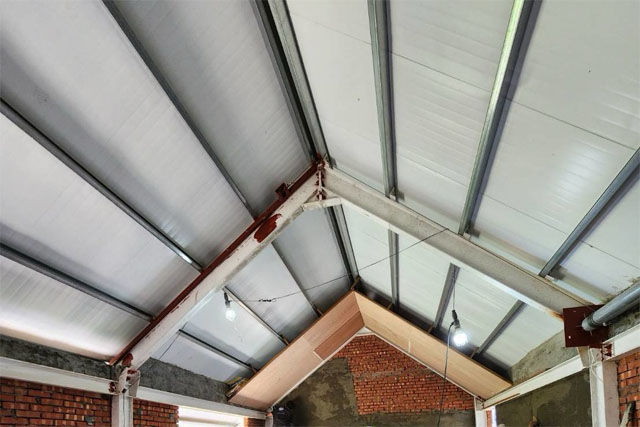

PPART~3:鋼構主結構完成.
屋頂及屋頂造型部分~老虎窗+煙囪被遞延至下週施做.

[attach]66218[/attach]

1.夾層使用無畏居大所PO的150X50-C型鋼.以免夾層上面行走如彈簧床.

[attach]66219[/attach]

2.主結構樑柱雖然是同樣呎吋的H鋼.但卻是從結構方式遵循-強柱弱梁原則.
老闆直說沒人這樣做啦!感謝老闆被偶硬ㄠ.
特點為立住一柱到底.夾層上下無分接.橫樑外框於立柱.
如下圖:
[attach]66220[/attach]

3.柱及山牆中預焊3分竹節鋼筋作為磚牆錨定鉤丁連結.
[attach]66221[/attach]
[attach]66223[/attach]

作者: richard531 時間: 2012-7-20 23:19

本文章最後由 richard531 於 2012-7-27 20:07 編輯

活動屋頂部份並非只能躺在床上看星星.也是屬於綠房子的重要部分.
夏天下午4點後開面無太陽.可使屋內快速散熱.如同傍晚的室外.
冬天打開可使室內直接加溫.又可曬棉被.
活動屋頂滑軌仍採用原本設計.
但不用2枝C鐵加強.改為5MM料厚訂做的C鐵
傳動部分以遙控鐵捲門套件>滑輪>鋼索完成.如下圖:

按這裡顯示圖片

作者: richard531 時間: 2012-7-20 23:25

本文章最後由 richard531 於 2012-7-20 23:29 編輯

PART4 -DIY 枕木窗台.窗眉.及磚牆下料

梅山大俠能以30多萬完成原木屋.除了敬佩.更讓人匪夷所思.
準備磚頭材料前先到大頭目的版面惡補一下二頭目的門窗製作.
因沒有做過木工的經驗.先以窗台.窗眉小試一下.
1.將柏油泥以鐵刷拋除.2.>火烤加溫木頭3.>上機油(新品)4.>火烤加溫
(火烤部份並非碳化是讓木料較易吸進機油)

磚頭材料水切刀具應架設45度角.如此磚塊才會自走.

按這裡顯示圖片

牆面磚塊排樣.

按這裡顯示圖片

作者: q3620233 時間: 2012-7-22 15:30

大大你時在強.爾後如有機會必定要請教你

作者: yogashieh 時間: 2012-7-22 17:38

PART4 -DIY 枕木窗台.窗眉.及磚牆下料

梅山大俠能以30多萬完成原木屋.除了敬佩.更讓人匪夷所思.
準備磚頭材料前先到大頭目的版面惡補一下二頭目的門窗製作.
因沒有做過木工的經驗.先以窗台.窗眉小試一下.
1.將 ...
richard531 發表於 2012-7-20 23:25

上圖2，大大是在把磚塊切成兩半嗎？
作用為何?

作者: richard531 時間: 2012-7-25 19:54

本文章最後由 richard531 於 2012-7-25 20:14 編輯

36# q3620233
請教不敢當.偶是新手.歡迎交換意見及賜教.因為沒做過木工也不會砌磚.
PO上網的目的除了會員升級.錯誤時還有前輩們的即時指正.
砌磚時要先準備窗台.第一題木工.就差一點出局.
因為主窗眉是鎖在H鋼橫樑上.枕木需配合H鋼尺寸開槽.
2米6枕木.花了2小時才完成.
磚頭敲到第3天.起床時手指僵硬.

本想全屋打造.立即作罷更改只有主牆面做造型.但也敲了2千塊磚頭.

作者: richard531 時間: 2012-7-25 20:05

本文章最後由 richard531 於 2012-7-26 09:30 編輯

37# yogashieh

磚塊切成兩半是封住H橫樑外側.
小弟嚐試以最少材料完成2樓磚造.全屋4吋磚牆.僅大門柱那邊用8吋做造型.
H鋼橫樑與磚牆同平面.
2F牆面由H橫樑繼續往上�.以每間格20公分焊接鐵條咬住磚塊.
而立柱與山牆的H鋼則是在室內.用3分竹節ㄇ型勾釘包埋至山牆.以免地震時山牆向外開花.

作者: smj 時間: 2012-7-25 21:06

大大實在很強
整個磚面牆看不出來是新手所做
枕木窗台真是漂亮~

請教一下
牆面的防水要如何處理?
H型鋼內的磚頭咬合會不會有掉落均裂的疑慮?
感謝分享~

作者: 米粒 時間: 2012-7-25 22:19

從構思/規劃/動工........處處均見樓主的縝密心思,雖自稱"新手".....
但展現出來的卻是讓人驚嘆的巧藝..........

作者: richard531 時間: 2012-7-25 22:35

40# smj
本想完全一手打造.但恐完工遙遙無期.
3人通力合作1個月後.本週應可完工.使用磚塊7500個.
我只負責下料裁切排樣.牆大多是師傅砌的.
但偶也有小試一下.已備日後砌壁爐.窯烤的信心.

牆面的防水打算在室內用大賣廠停車場用的環氧樹酯塗佈.
夏天時室外引小溪水淋溼牆面讓磚頭充分吸水.

H型鋼內有上玻纖彈泥.3個半塊5X5CM磚頭只是裝飾性質.類似貼磁磚.在H鋼內無咬合掉落均裂的疑慮.
磚牆的最大弱點就是較大面積牆面抗剪力不足.還好小屋不大.

作者: smj 時間: 2012-7-25 22:56

42# richard531
室內防水真的不建議這麼做
除非您做複式牆
不過這樣子空間減少預算增加

作者: richard531 時間: 2012-7-25 23:10

本文章最後由 richard531 於 2012-7-25 23:17 編輯

43# smj
謝謝你的建議.想要直接水冷牆面
除了復式牆外.不知還有其他方法防水嗎?
玻纖+保利樹酯塗佈(浴缸材料).會比較好嗎?

作者: echochens 時間: 2012-7-25 23:24

大大你真是強
我蓋一個3米*2米二樓浴室加三樓水塔平台，已經半年了才出現雛型你的研究精神真是強啊！

作者: hsiehlc 時間: 2012-7-26 09:39

39# richard531
枕木當窗台真的蠻漂亮的,但是木頭真的很怕水,雖然您已經又再加強處理,但下窗台畢竟是經常會有雨水澆淋的,萬一有年久有一點滲水進去,可能白蟻馬上就會侵入開始吃了,所以後續的注意跟保養很重要囉...
我會有這樣的擔心是因為我木屋步道也是用枕木放兩旁,中間是碎石,部分枕木還是被白蟻蛀掉了,不過大概是因為我當時不知道要跟您一樣再做加強處理.

作者: richard531 時間: 2012-7-26 09:54

本文章最後由 richard531 於 2012-7-26 10:08 編輯

39# richard531
枕木當窗台真的蠻漂亮的,但是木頭真的很怕水,雖然您已經又再加強處理,但下窗台畢竟是經常會有雨水澆淋的,萬一有年久有一點滲水進去,可能白蟻馬上就會侵入開始吃了,所以後續的注意跟保養很重要囉.. ...
hsiehlc 發表於 2012-7-26 09:39

枕木放在地上接觸泥土.跟離開地面情形會有不同.
小弟兩年前初購農地上原有一間6坪磚造杉木梁屋頂工寮.
可聽到杉木內蛀蟲吱吱作響的啃咬.經上敘處理後.
完全解決.也無白蟻問題.
白蟻做窩的兩個條件黑暗與潮溼.

作者: richard531 時間: 2012-7-27 20:18

本文章最後由 richard531 於 2012-7-27 20:20 編輯

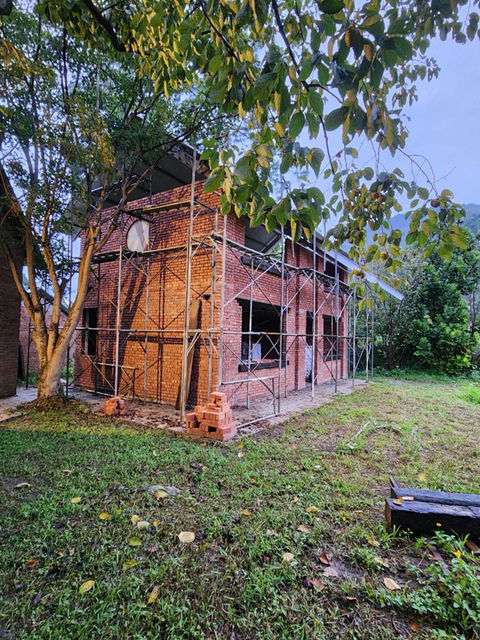

今天外牆完成.小屋終於有個雛型.打算休息2周在再做木工.

按這裡顯示圖片

作者: may2011 時間: 2012-7-27 21:48

頗具典雅、細緻的人文風格...

融入綠意薈萃的靈秀大地中...

主人的人生歷練沉穩與豁達...
令人心生感動...佩服！佩服！

作者: copy 時間: 2012-7-27 21:53

磚牆老虎窗,再加根煙囪!
哇哇哇!!!還有滑動屋頂!!
大外行又是新手.......要不要兼差賺外快?

方便po一下目前的資材經費?

作者: richard531 時間: 2012-7-28 20:53

磚牆老虎窗,再加根煙囪!
哇哇哇!!!還有滑動屋頂!!
大外行又是新手.......要不要兼差賺外快?

方便po一下目前的資材經費?
copy 發表於 2012-7-27 21:53

謝謝各位大大的稱讚及加分.偶變高級會員了.

地基費用7萬2.
鐵工部份32.5萬(含鐵捲門套件2.5萬)
磚牆部分18萬.
當初報價.雙面粉光與雙面填縫每坪都是5500元
偶選雙面填縫省了內牆粉刷.
目前小計57.5萬.希望75萬以內能完成.

作者: margaret 時間: 2012-7-29 06:02

本文章最後由 margaret 於 2012-7-29 06:11 編輯

你實在太強了將好多人的夢想先實現重要的是房子蓋的很有味道又不匠氣而且沒有花很多錢期待見到你內部完工時的成果

作者: chen6019 時間: 2012-7-29 08:24

大大真的好厲害，請問樓板要用混凝土澆置嗎。

作者: windidf 時間: 2012-7-29 09:20

本文章最後由 windidf 於 2012-8-2 09:50 編輯

51# richard531
蓋的真好!!很有風格!!
努力學習!!
希望哪天蓋農舍時能用到!!
感謝您無私分享!!

作者: yum228228 時間: 2012-7-29 10:26

51# richard531
請教一下
雙面填縫跟雙面粉光?
粉光不是要先填好縫才粉的嗎?

作者: richard531 時間: 2012-7-29 20:31

大大真的好厲害，請問樓板要用混凝土澆置嗎。
chen6019 發表於 2012-7-29 08:24

大大好:樓板打算用松木地板.

作者: richard531 時間: 2012-7-29 20:31

51# richard531
請教一下
雙面填縫跟雙面粉光?
粉光不是要先填好縫才粉的嗎?
yum228228 發表於 2012-7-29 10:26

粉光不用先填好縫才粉.
分粗粉及細粉.
衛浴粗粉後貼磁磚.室內上漆前還要批土.
如要保留水泥原色牆面.加海菜粉砂槳在再粉一次.

作者: hsiehlc 時間: 2012-7-29 20:57

56# richard531
松木地板？！又是一個很特別的搭配設計，是橫樑跟地板都是松木，還是松木橫樑配其搭的木料地板？我覺得松木當地板材可能會太軟。

作者: richard531 時間: 2012-7-31 18:08

56# richard531
松木地板？！又是一個很特別的搭配設計，是橫樑跟地板都是松木，還是松木橫樑配其搭的木料地板？我覺得松木當地板材可能會太軟。
hsiehlc 發表於 2012-7-29 20:57

地板軟分2個部份.結構強度.及材質本身.

結構強度:
因是將松木鎖在150X50-C型鋼上且C型鋼間距為40CM(請看第33PO文).
偶買枕木時有先買幾條6分及8分厚的松木.在上面試走都很穩.

材質本身:
松木當地板材是比其他材料較柔軟的.
小弟偏好較粗造的木頭紋理線條和地面較柔軟的壓感.所用木料大多會用鐵刷拋深紋理.
並不介意重物在松木上的壓痕.且松木比較方便加工.

打算C型鋼先鑽孔.從下方以螺絲固定松木.

作者: 米粒 時間: 2012-7-31 21:45

本文章最後由米粒於 2012-7-31 21:47 編輯

打算C型鋼先鑽孔.從下方以螺絲固定松木.
==============================================================
這樣施工可省掉底板的工與木板費,但爾後的維修方便性就大大降低,
再則隔音&密水性也較差,450M2=16.32坪再扣除樓梯口大概<16坪,
換算下來約21塊4*8尺,以4*8尺*6分環保板$700*21塊=1,4700
應該值得投資........

作者: deson-lin 時間: 2012-7-31 22:46

粗礦中隱含精密的計算
內斂中又有華麗的展技
厲害!!!

作者: hsiehlc 時間: 2012-7-31 23:51

59# richard531
我的木屋就是用花旗松木當結構跟橫樑,依跨距選擇足夠的橫樑尺寸就OK了,當地板若依您說的不在乎容易有刮痕的話,其實反而有一個好處,就是樓下可以直接露梁,也不用封天花板,因為上面松木地板就是樓下的松木天花板,兩面都用到了!

作者: richard531 時間: 2012-8-1 09:33

打算C型鋼先鑽孔.從下方以螺絲固定松木.
==============================================================
這樣施工可省掉底板的工與木板費,但爾後的維修方便性就大大降低,
再則隔音&密水性也較差,450M2=16.32坪 ...
米粒發表於 2012-7-31 21:45

米粒大大好:
偶會認真考慮你的建議.加碼6分環保板纖維板.
樓上行走的聲音會大大降低.增加隔音性.

至於維修方便性並無問題.原本打算露梁一樓不封天花板.
但又沒有hsiehlc大大美美的松木橫樑可露.
目前只想到在C鐵上深咖啡漆遮醜.
或再加上C鐵下緣5CM寬.貼半弧形樹皮邊材廢料遮醜.

作者: ch 時間: 2012-8-1 09:59

59# richard531

用六角螺絲固定嗎?
那如何隱藏螺絲頭?
六分板材若要挖入5mm當作螺絲頭隱藏用
剩下的厚度會不會有問題?

作者: richard531 時間: 2012-8-1 10:04

本文章最後由 richard531 於 2012-8-1 10:33 編輯

59# richard531

用六角螺絲固定嗎?
那如何隱藏螺絲頭?
六分板材若要挖入5mm當作螺絲頭隱藏用
剩下的厚度會不會有問題?
ch 發表於 2012-8-1 09:59

是2F的地板.螺絲頭在1F天花板(也是2F的地板)C鋼上不用隱藏.
打算C型鋼先鑽孔.從下方(1F)以螺絲固定松木.
(自攻六角螺絲適合鐵材不利松木故要先在C型鋼導孔在以木工用螺絲固定)

作者: sephlee 時間: 2012-8-1 10:40

好漂亮啊，一級棒

作者: 牛大 時間: 2012-8-1 21:46

看君設計圖, 勝讀10年書! 期待您下一次PO文分享..

作者: donfang 時間: 2012-8-1 22:40

真是風格獨特又漂亮的房子

但是還是提醒一下，注意防水處理，防範日後白華及壁癌的產生。

作者: richard531 時間: 2018-4-21 10:45

本帖最後由 richard531 於 2018-4-21 15:45 編輯

richard兄您好，有幾個蓋房的疑問再請教您，請問

1.一開始是要先請挖土機整平後，才能放樣，然後再請一次挖土機再挖柱腳洞與化糞池位置？
A1.地基包工和鋼構是不同人.
挖土機整平後(本案是平地)>放樣訂高程>再挖柱腳洞與化糞池>全部項目一次完成(半天).
隔天鐵工場來立柱腳樁基礎板(也放樣訂高程).地基包工釘地面外框模板之後.等灌槳.

2.您的地基柱腳的長寬深度是多少？
A2.地基柱腳1立方米.

3.地基是12cm高，用13支6分鋼筋當地樑，然後地樑之上5公分舖點焊網，然後就灌漿了？沒有另外綁鋼筋嗎？
A3.沒有

4.您有提到灌漿是柱腳樁和地面+地面粗粉一次完成，意思是先灌漿至柱腳，並透過預先焊出的孔洞震動下方槳料排出空氣.
然後再灌漿地基與粗粉一次完成，不曉得我的理解是否正確，請問您還記得這個立柱基礎板焊出的孔洞需要多大，
另外粗粉完後地面是等高且平整的面嗎？這樣的地板應該可以直接貼塑膠地板？
A4.理解正確.孔洞需要多大不重要.包工只是拿鐵條戳幾下.讓立柱基礎板下面不要有空心.
粗粉完後地面是等高且平整的面.
粗粉地板不可以直接貼塑膠地板.如要貼塑膠地板等全屋全部完工後.地面細粉並且要以磨石子機設備拋平.這樣貼塑膠地板才漂亮.(我是貼地磚)

5.您在文章的#33F提到柱及山牆中預焊3分竹節鋼筋作為磚牆錨定鉤丁連結，請問這鋼筋斜放與橫放的差別是為了讓水泥吃到鋼筋的角度較大嗎？
A5.不是.H鋼筋斜放不是讓水泥吃到鋼筋的角度較大.是方便砌磚在不同高度時的鉤丁連結.每個H鋼筋內斜筋上下勾2鉤丁連結.

6.文章的#39F有提到，而立柱與山牆的H鋼則是在室內.用3分竹節ㄇ型勾釘包埋至山牆.以免地震時山牆向外開花.指的就是第5點的鉤釘嗎？
A6.3分竹節鋼筋作為磚牆錨定鉤丁連結.是20公分長兩頭各折角5公分長.1邊折角45度.1邊折角90度.外觀總長10CM
45度角那邊勾在H鋼筋內斜筋上.90度角那邊砌磚時埋在磚與磚縫中.

作者: richard531 時間: 2022-1-30 14:08

本帖最後由 richard531 於 2022-1-30 23:20 編輯

貼圖測試貼圖測試

作者: richard531 時間: 2022-1-30 14:11

本帖最後由 richard531 於 2024-5-17 07:02 編輯

貼圖測試貼圖測試

作者: richard531 時間: 2024-5-17 07:35

richard531 發表於 2022-1-30 14:11
貼圖測試貼圖測試

日子過得快一晃眼12年了，小弟是假日農夫，
本來每週報到，到後來一個月一兩次。
近年總算退休了決定長住。
以前的貼圖有些消失了，
再補一些現在的圖。

按這裡顯示圖片

作者: richard531 時間: 2024-5-17 08:17

本帖最後由 richard531 於 2024-5-17 14:09 編輯

richard531 發表於 2024-5-17 07:35
日子過得快一晃眼12年了，小弟是假日農夫，
本來每週報到，到後來一個月一兩次。
近年總算退休了決定長 ...

因為房子很小，總覺得不夠用，所以打算旁邊再DIY一間。
有了之前的經驗，相對來說做起來就非常順手。

1先完成獨立樁地基2搭鐵架3砌磚牆。
簡單三步驟，毛胚屋就有了。

獨立樁地基開工:

按這裡顯示圖片

作者: 野菜君 時間: 2024-5-17 08:42

richard531 發表於 2024-5-17 08:17
因為房子很小，總覺得不夠用，所以打算旁邊再DIY一間。
有了之前的經驗，相對來說做起來就非常順手。

...

richard兄
弱弱的問一下，您的DIY能力實在令人佩服，但申請建照及完工後使用執照也是DIY跑流程嗎?需要有建築師簽證的問題嗎?

作者: richard531 時間: 2024-5-17 08:49

野菜君發表於 2024-5-17 08:42
richard兄
弱弱的問一下，您的DIY能力實在令人佩服，但申請建照及完工後使用執照也是DIY跑流程嗎?需要有 ...

報告大大:

申請資材室是可以DIY跑流程.
如果嫌麻煩.委託代辦也可以.

45平方米資材室不須建築師簽證.

作者: richard531 時間: 2024-5-17 15:19

richard531 發表於 2024-5-17 08:17
因為房子很小，總覺得不夠用，所以打算旁邊再DIY一間。
有了之前的經驗，相對來說做起來就非常順手。
...

灌槳.舊屋那時1立方米2千5現在3千5漲價很多

屋前加1.5米步道.(含舊屋)

按這裡顯示圖片

掏寶200元買的步道壓模板.在槳料半乾時踩一下

按這裡顯示圖片

作者: DANNYCHEN 時間: 2024-5-17 23:06

佩服,夢想實現的能力

作者: richard531 時間: 2024-5-20 06:09

牛大發表於 2012-8-1 21:46
看君設計圖, 勝讀10年書! 期待您下一次PO文分享..

回大大：小弟是有練過的。

曾經從業美工設計10餘年。每天交稿數件，
沒日沒夜的趕槁日子撐不到一年，只能開公司多找幾位美工幫忙。
經過調教，大多都能獨當一面，終於喘口氣退居幕後（炒股去）。

要實現夢想的偷懶方法很簡單，就是照抄。
不論是雜誌或網路上的照片，
用心挑選心儀嚮往的造型，一模一樣拷貝就可。
千萬不要突發奇想，加一個減一個什麼的，
完工後出來的東西原味近失。

如果想要混搭青出於藍，就需要多做功課。
下面簡單分享小弟歸納出來的美術設計三大要素：

1、構圖的線條決定風格。
同一個空間的風格要統一。
仔細分類各種不同風格的框架線條，
不論是工業風.奶油風.鄉村風.中式風........
小弟還真的見識過一個開放歐式客餐廳旁
做了一個連通的和室。設計師有夠天才。

下圖是巴洛克風。如果擺一張紫檀椅或羅漢椅就是不搭。

2，材料決定質感
包含材料的紋理也要與第1項目一同考慮。
例如：峨眉湖後面有一個極簡風清水模的景觀餐廳。
沒想到所有牆面是松木紋理，畫蛇添足。
吧台使用常規木作。如果用水泥纖維板，更能加強風格。

3，色彩決定調性
任何風格的房子都可以使用不同的色調，
不論暖色調或冷色調，
補色與對比色的搭配不要超過三種。
黑白兩色是無敵色，不用任何考慮都可使用。

作者: 野菜君 時間: 2024-5-20 08:37

richard531 發表於 2024-5-17 08:49
報告大大:

申請資材室是可以DIY跑流程.

原來是資材室~看起來滿大間的(看地坪)

作者: richard531 時間: 2024-5-24 08:38

本帖最後由 richard531 於 2024-5-24 08:51 編輯

鐵架吊裝工程
9米×5米，用了六根立柱，
立柱一柱到頂，橫樑外框與立柱。

按這裡顯示圖片

按這裡顯示圖片

活動屋頂鐵架吊裝，這裡沒有光害，小弟喜歡躺在床上看星星和銀河，放飛思緒。

按這裡顯示圖片

按這裡顯示圖片

磚牆錨錠鉤丁示意圖，確保地震牆面不會開花。

按這裡顯示圖片

作者: 野菜君 時間: 2024-5-24 08:42

richard531 發表於 2024-5-24 08:38
鐵架吊裝工程
9米×5米，用了六根立柱，
立柱一柱到頂，橫樑外框與立柱。

竟然是鋼構~沒想到，不過也應該要想到~
我也喜歡沒有光害，躺著看星空的感覺

作者: DANNYCHEN 時間: 2024-5-24 10:38

richard531 發表於 2024-5-24 08:38
鐵架吊裝工程
9米×5米，用了六根立柱，
立柱一柱到頂，橫樑外框與立柱。

磚牆錨錠鉤丁,還是第一次看到,長知識了

作者: pluck77 時間: 2024-5-27 21:26

看起來是超級堅固的堡壘
大部分還能自己來
花費少掉一大半吧
羨慕

作者: richard531 時間: 2024-7-3 07:11

本帖最後由 richard531 於 2024-7-3 18:51 編輯

pluck77 發表於 2024-5-27 21:26
看起來是超級堅固的堡壘
大部分還能自己來
花費少掉一大半吧

其實小弟就是愛炫耀，這DIY就是滿滿的成就感。有的人喜歡玩車或改裝車。
而我喜歡玩房子，朋友來的時候簡單介紹所有工程一手包辦，眾人都投以羨慕的眼光，多跩呀。

我這裡每天都有釣客經過，因為我的地是離釣場最佳的捷徑。常有路人甲走到我房子門口，拍照留念。
以前是假日農夫一個月來個一兩趟，也常有路人甲在我的院子裡搭帳篷露營。

下圖是DIY組裝的液壓升降電梯。淘寶買的DIY結構材料，含結構及液壓泵浦。
一組2.4萬台幣，加上海運費$1萬4，一共3. 8萬元。先把結構固定好之後，然後做半透明的木工的電梯間。

另外也DIY了一個木頭樓梯。使用四公分厚的松木板。12尺長28.5公分寬共五隻。花了$7000元。

按這裡顯示圖片

枕木窗台跟窗眉也準備完成。

按這裡顯示圖片

作者: richard531 時間: 2024-7-20 05:42

本帖最後由 richard531 於 2024-7-20 06:18 編輯

pluck77 發表於 2024-5-27 21:26
看起來是超級堅固的堡壘
大部分還能自己來
花費少掉一大半吧

其實只要有一個愛玩的心，和克服；萬一第一次失敗的情緒，大家都可以成為DIY的高手，因為第二次就出師了。
下圖是小弟第二次砌磚。參考網路上的各種砌磚神器，使用1×1.5公分的木條和三夾板，DIY了一個砌磚神器，並且塗上了厚厚的壓克力透明漆，讓它更耐用。

請來的2個30年經驗老師博說：你怎麼可以比我們砌得快又好。

按這裡顯示圖片

作者: iki 時間: 2024-7-20 14:44

richard531 發表於 2024-7-3 07:11
其實小弟就是愛炫耀，這DIY就是滿滿的成就感。有的人喜歡玩車或改裝車。
而我喜歡玩房子，朋友來的時候 ...

能炫耀真是好事，讚啦！

作者: iki 時間: 2024-7-20 14:44

richard531 發表於 2024-7-20 05:42
其實只要有一個愛玩的心，和克服；萬一第一次失敗的情緒，大家都可以成為DIY的高手，因為第二次就出師 ...

真是太強了，讚！

作者: richard531 時間: 2024-11-2 07:31

iki 發表於 2024-7-20 14:44
能炫耀真是好事，讚啦！

http://www.2home.com.tw/bbs/foru ... hlight=%B3%BD%A6%C0
陳青大大有發一篇，魚池的巧妙設計讓人眼睛一亮，就一直想要如法炮製。

趁著這次挖地基，也順便DIY了一個魚池，增加一些庭園的氣氛。
淘寶上買了一個超大的壓克力蛋糕展示罩子。完成後如下圖。

按這裡顯示圖片

歡迎光臨 2home 打造桃花源 (http://2home.com.tw/bbs/)
