標題: 自然資材造涼亭之成品分享(圖片) [打印本頁]

作者: rdmigo 時間: 2010-11-1 21:52 標題: 自然資材造涼亭之成品分享(圖片)

~~~給大家參考ㄛ..大部份為自然(地上物資材)的材料做的ㄛ!
~~~算是生態自然工法的一種..(用最少的外在資源完成的結構工法)
1.先開場一下...美美的台中市地標....頭嵙山
後左.東卯山>前.頭嵙山>>後.酒桶山>後左.大橫屏山(北側)

2.潭子新田社區發展協會做的生態公園

3.花崗石階步道+植草與植樹造景

4.主角來了ㄛ...檳榔為主的架構方法

5.簡易的方式之鐵絲綁法

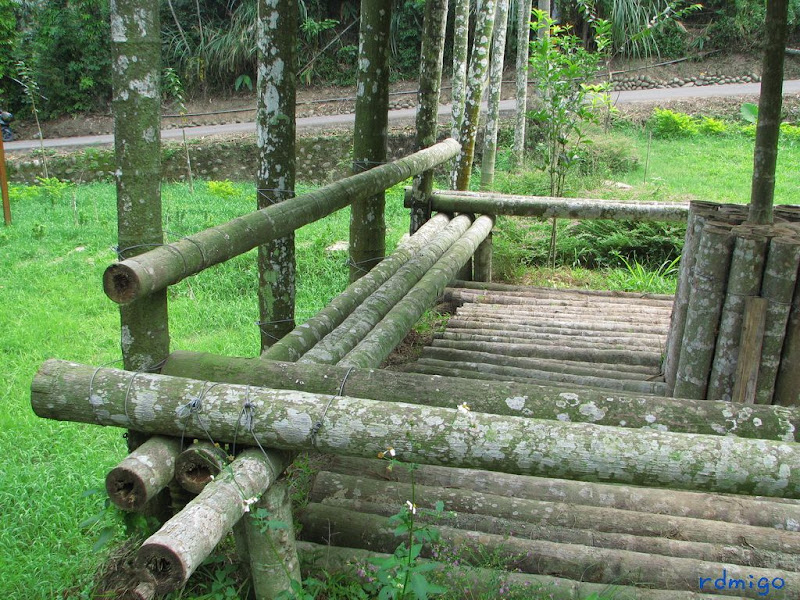

6.內部地面與簡易桌面及長型座位

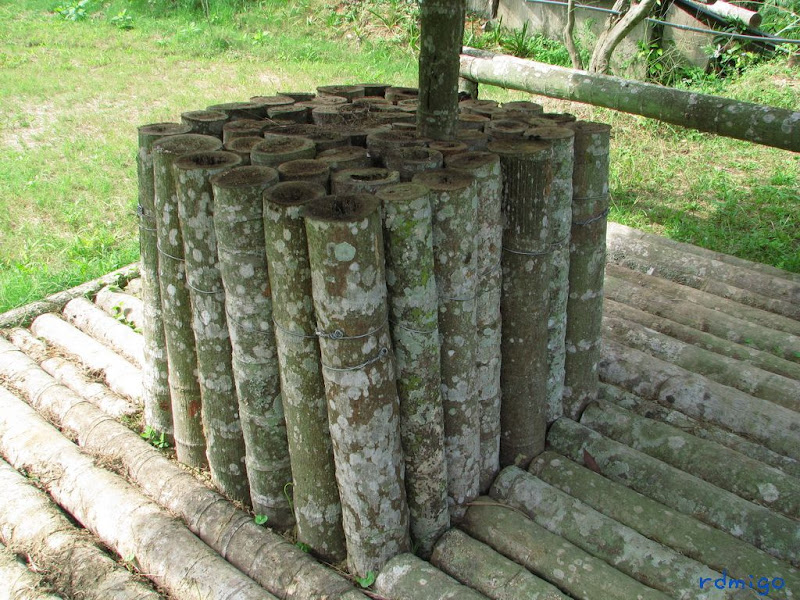

7.走近看一下..座位長柱的下方作法..頂住上方長柱以免滑脫!

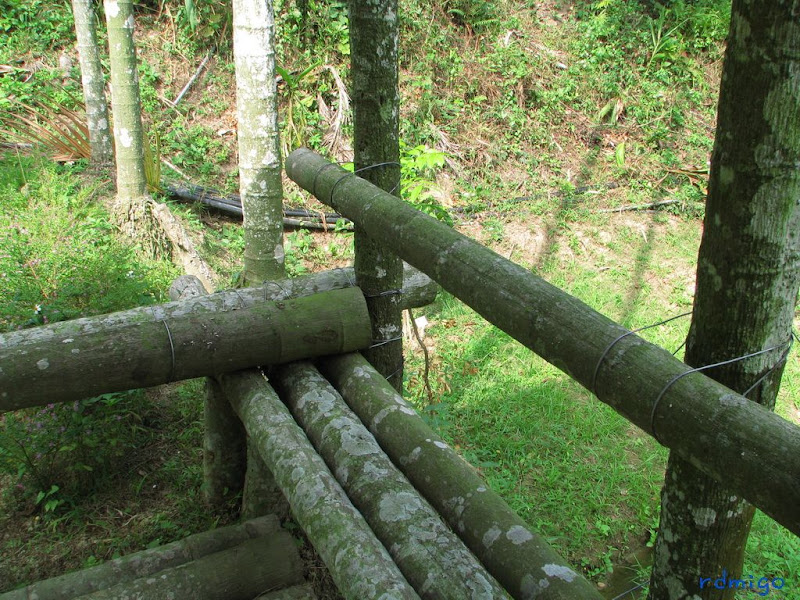

8.另一邊也一樣...看看鐵線如何綁法!

9.又出現了..先人的智慧!

10.看一張全景檳榔屋!!

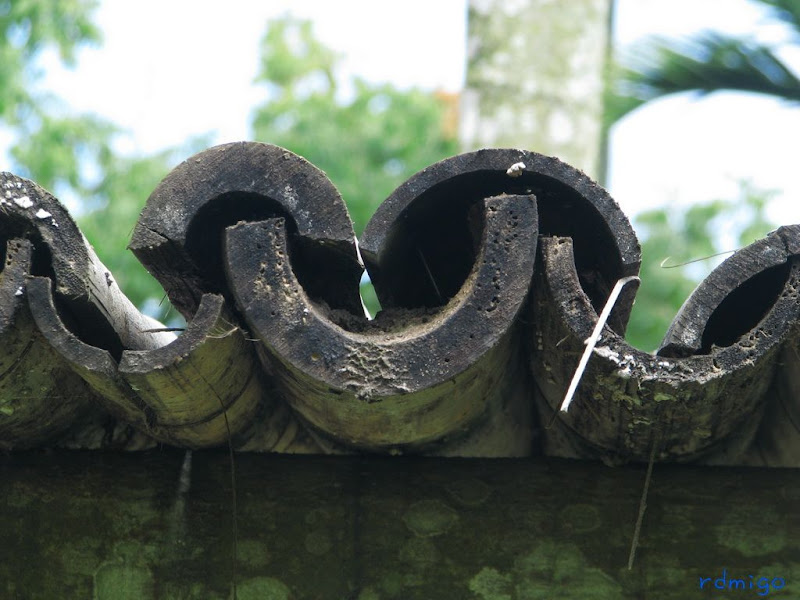

11.右邊上方+剝半的竹子之斜平面契合法..

12.換左邊也看一下!!

13.地面草坪的草種類別..ㄏㄏ慢慢看ㄛ..很多種ㄛ!!

14.看看一張園區的局部造景!

15.ㄎ.ㄎ.要回家了再拍一張ㄛ...石階旁的隔道樹等長大也...

蠻簡單與自然資材的景觀造景..
一個小草平坦地..一條很小的水溝.
簡單到只買鐵絲及小工具就可以蓋成的自然資材涼亭!
還有林務局提供的花草樹苗....
地不大ㄛ..大約一分...
如果工資與整地(樹苗)不計算.(自己的工+免整地+自己培養的苗)
那應該所費沒多少錢吧..超省的...
而此地建構到完成!約近一年左右..
給大家參考一下ㄛ!!

作者: rdmigo 時間: 2010-11-1 22:06

~~補上....

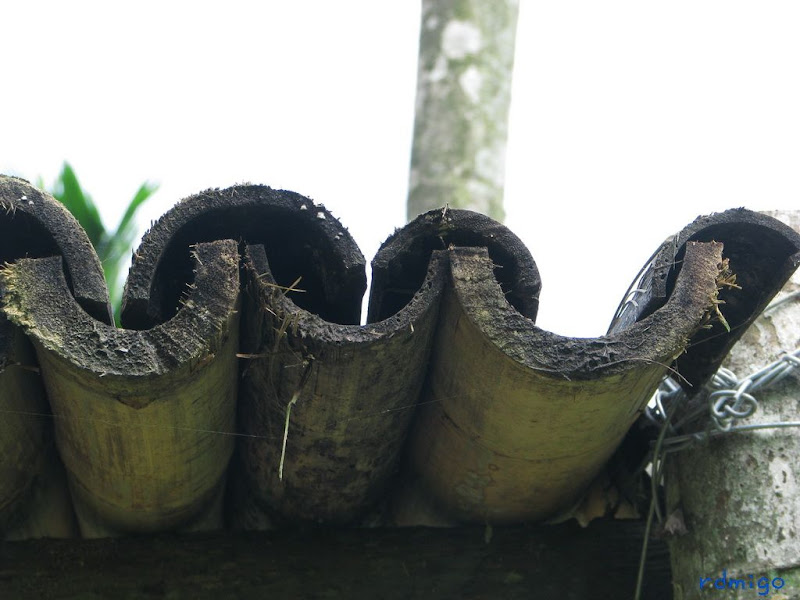

11.右邊上方+剝半的竹子之斜平面契合法..

作者: rdmigo 時間: 2010-11-2 09:16

~~站大ㄟ...是社區一起營造的自然屋涼亭與花圃..
多給加分..有點不好意思!..
我只有順路拍一些照片給站內有需求的人!
參考一下!範例而已..再說..我要去插牌!
打廣告...

說....2HOME 站長評分...滿分!!
拍玩...就把牌子收起來!

(開玩笑!ㄛ...可以當真一下!)
~~~~~~~~~~
如果有人需要這一點的細部特寫..我可以再去拍ㄛ..
因為...我的爛地就在這附近!!

>>>花海節這裡有少許竹子的搭棚的照片分享<<<把放那裡的照片連過來..
1.

轉到這裡來..方便參考..簡單的搭棚方法...
而這種方式..是短期使用ㄛ..
要長期使用需要加強..或是變更設計!
這點大家要注意ㄛ!

作者: 文川 時間: 2010-11-2 12:17

3# rdmigo
這個屋頂用抑制蓆只能遮陽，下雨天就不管用了．

作者: petals2008 時間: 2010-11-2 12:24

想做這種涼亭請問竹子剖開對半中間的竹節如何去除?

作者: rdmigo 時間: 2010-11-2 12:54

4# 文川

嘿呀...不過..這樣也行..
1.香菇寮...之隔熱防水層

........
....會走風的風吹...飛不起來!.
...不會走風的...會被當風吹..飛起來玩一玩...
...然後降落時...摔的粉身碎骨...了嗎!!
所以有遮陽與躲大雨...那必須另外設計與方式不同ㄛ!!

作者: 相思園 時間: 2010-11-2 12:59

請教一下.不知道檳榔樹耐不耐.
有沒有可能很快就蛀掉了?
和竹子比較的話勒?

作者: rdmigo 時間: 2010-11-2 13:29

5# petals2008

熟能生巧...柴刀譬半...
木工用圓鑿除內節目..
有一般尺寸..
也有打鐵店做的特殊尺寸與一體成形的規格
大約與鑿子類似而長度約1尺2.而刀刃為半圓形..
尺寸介於..1吋~3吋之間...
大切小是做兩次除...
小除大就會好幾次才能除大節...
我的映像看過此類刀具..一套..約6隻..
是老師傅手工打造..一套幾千元..
還有刀刃的斜面是在內緣..老師傅說過..
這種刀具..不好磨..功夫了了..
其他的細部多忘記了..如果你有認識作雕刻的朋友!
他們會很清處刀具ㄛ...

轉幾張圖來參考一下....

這隻刀約1/3 圓鑿刀..及斜面在外緣ㄛ..這是要內不要外
我們的是要外不要內(除內節)
以上是比較專業用刀具...
如果只是用在去竹內節目...
用一般鋼管自己割一隻加工一下就很好用了..
1.省錢..
2.可任意定尺寸
3.找一個能殺殺時間的好理由!

4.如果懶得做...那去跟打鐵店訂購吧...

作者: petals2008 時間: 2010-11-2 13:35

8# rdmigo

謝謝您詳細解說就來打鐵店問問

作者: 高樹新移民a 時間: 2010-11-2 15:12

8# rdmigo
我的印象是要用比較長的鐵棒或鋼管，磨成rdmigo秀的刀口，利用它的重量去沖竹節，無論剖半或整枝竹子都可輕易去節。

作者: rdmigo 時間: 2010-11-2 18:09

10# 高樹新移民a

謝謝ㄛ!!因為目前加工廠以不多..
暫時無法去找相關加工的機械拍照留資料!
及我們這裡的人也很少處理節目...
以前有問到的是使用類似圓鑿刀處理!
但也不是市面買得到..是請打鐵師定做..
而自己也想做一隻來玩玩!...
應該會用鐵管切斜面..磨內斜口..
大約是這樣處理..

謝謝提供意見...找時間弄一支來玩玩...

作者: az.yuan-yuan 時間: 2010-11-2 19:16

高樹大說的除竹節工具，是一般簡易的，rdmigo大說的是專業工具，卓蘭打鐵店有賣，兩者都可用。
在我的觀念裡，竹節不必除的太平整，因為竹節是竹的強硬支點，所以用一般簡易的工具即可。
除非要製作"竹藝品"，將竹節處理的很平整，才用專業工具。
rdmigo大說的內切，外切，真的很重要，------搞錯了，就不是除內節，而是修外節。

作者: az.yuan-yuan 時間: 2010-11-2 19:21

請教rdmigo大，
2#的竹棚屋頂是怎樣蓋上去的？用釘的？用綁的？

作者: rdmigo 時間: 2010-11-2 20:11

13# az.yuan-yuan

我大約看一下是竹子部份用綁的...鐵絲大小約是一般板模工在使用的尺寸
約2.5mm/m3

黑網也是一樣用圈住綁緊..依時間點來看..是乾竹施工
我有其他方式適合一人可完成的上架方式!
還有此點在新社花海節..11/7日止..還有時間ㄛ..
找個下午去走走.人少可慢慢看ㄛ..

作者: rdmigo 時間: 2010-11-2 20:27

7# 相思園

兩者一樣是多纖維植物..肉比較多會更快腐蝕..
因為含水量比較多..所以會變軟潮濕生菌..
有菌就可以養蟲..面積大..養更多..
吃完後..就剩下空殼..再來就倒了...
.....
所以必須防腐=殺菌..沒有菌就無法長蟲..
資材就會耐久使用!...
有機物質的最初開始分解..是細菌ㄛ...
唯有先幹掉細菌..後再來是自然的風化(氧化)
也就是自然壽命(約幾十年)到了..就剩下當柴火使用!
或是做>>窯烤麵包的火源...
說到這裡..又開始懷念<<大象>>的窯烤麵包!

作者: 無畏居 時間: 2010-11-2 20:55

1# rdmigo
在竹山往草嶺的路上也看過有人用檳榔樹幹搭“寮仔”~
免成本，可使用幾年，划算的很~

作者: rdmigo 時間: 2010-11-2 21:08

16# 無畏居

那個ㄛ..可能有做防腐或是那裡比較乾燥...
但是真正可以使用多久..我還未知..不過我拍的這個點..
我是可以陸續追蹤使用壽命..
不過我看到的已經有長白色菇類的現象...
所以我暫咕為兩年使用壽命..
使用環境為一般環境及未做防腐使用...
而目前建構好約近一年...
環境為潮濕地(因上方有水池及地上..常態性潮濕地)
而此屋下方約10處就是河流ㄛ..常年有水 !!
~~~所以我會把此點當成示範點採用..

作者: LKK46 時間: 2010-11-2 21:57

2# rdmigo
3# rdmigo

為什麼檳榔屋不用斜撐而竹棚有

作者: rdmigo 時間: 2010-11-2 23:11

18# LKK46

應該是差異在材料的重量與尺寸大小吧...
附提一下....第10.14張有眉角.....

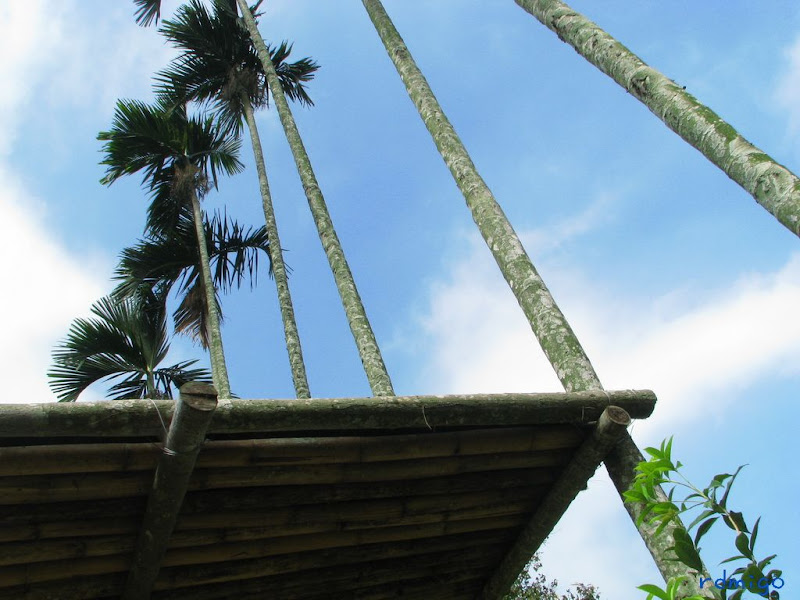

搭竹棚的高點那四棵支柱是活的檳榔樹..

因為....沒有人有注意看..及要出遠門約4天後才有機會上線...
所以先公佈!!讓大家在注意看一次...

作者: 傻妹 時間: 2010-11-4 22:49

竹子節用鐵鎚另一頭尖的也可去除
那屋頂的竹子交錯要如何固定
用釘子竹子容易裂吧

作者: rdmigo 時間: 2010-11-7 16:47

20# 傻妹

...那個ㄛ..去節有很多種方式..
~~~這幾天有做兩樣式鐵管..
~~~用衝擊式..去竹節..短管與長管..

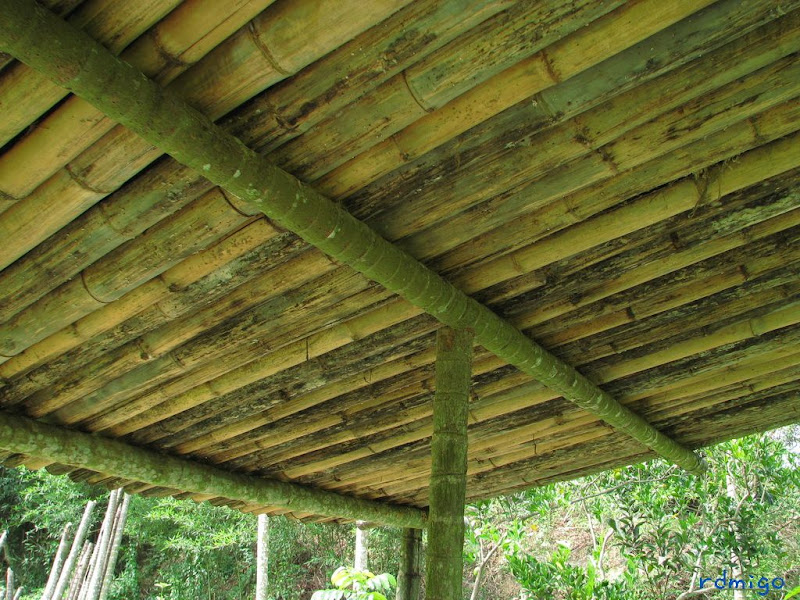

~~~至於屋頂之排列法..
~~~我找時間再去拍局部特寫...
~~~今天11/7花海節已經結束!
~~~11/8我再去看看..在拍一次比較細部的架構照片!
...

作者: rdmigo 時間: 2010-11-11 22:27

~~~再補些照片
11/8

1.
