整體粉光與養護

js818av

台泥人員說,在澆灌完成後,半小時內即可馬上灑水,才不會裂
但我頂樓預計是要作整體粉光(整體粉光，將表面整平打磨，加強水泥密實度)
整體粉工是要先收水,打磨,養護又要黃金半小時內灑水
工法上這不就衝突了嗎?
想請問各位大大的意見

uulo.tw

應該是要看當時的天氣狀況及溫度
如果真的非常炎熱大約是1小時左右就需要灑水
我是在氣溫20度陰天時灌頂樓,大約2小時表面才微乾
泥作施父就開始灑水泥粉做表面的粉光
大約5小時候開始間斷灑水
現在地板表面非常光滑

水泥師傅表示這是以前的工法
保證10年不漏水,但是我還是怕怕的
最後在表面我還是做了一層防水
不然漏水可是非常麻煩的

東海

頂樓施作整體粉光是明確的決定
如果有施作整體粉光
混凝土澆置過程,壓送車土尾工將版面ˋ混凝土初步拖平整平後
就應該交給整體粉光師父接手處理
整體粉光師傅要先派一人,跟隨混凝土做二次細整平(用整平尺或整平機)
並且觀察收水狀況,適時以拍漿機打磨處理,就不用業主自己煩惱要不要跟著澆水
但應注意:
1.大熱天要等到整體粉光師傅來,才開始灌漿,冬天師傅都會晚一點來
2.通常一早灌漿到整體粉光做完,已經晚上了,氣溫較低,第二天一早再灑水養護即可
   但碰到早上才完工,就要注意灑水養護

js818av

因為會擔心,是否為了作整體粉光而錯過灑水養護黄金時段,最後是金玉其外,敗絮其中

ays9876

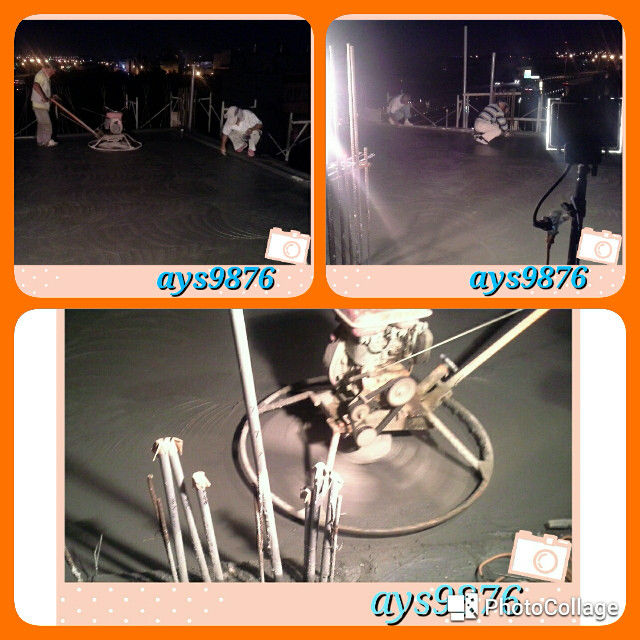

機械粉光，圖片參考看看



我的經驗有可能會"金玉其外,敗絮其中"，因為灌漿的結果變數太多了，首重還是灌漿時的搗實是基本奶]是最重要，後續的養護、粉光等都是補助的工序。

東海

js818av 發表於 2016-5-24 21:22
因為會擔心,是否為了作整體粉光而錯過灑水養護黄金時段,最後是金玉其外,敗絮其中

適當的粉光,適時的養護-----可以金玉其外
良好的混凝土,充分地搗實---不讓敗絮其中

11月楓

對於粉光這個東西我也有滿大的疑惑

混泥土 因該是要先養護大量水  但是 卻灑水泥粉 加速吸水(升溫 加速龜裂)  (水泥粉本身更容易龜裂~這是抹壁的師父告知的 很多人都用大量水泥粉來抹壁  很好施工但是 將來龜裂率更高)

所以 粉工的工用在哪邊  我真的搞糊塗了~~~ 哪位前輩可以 詳細的 告知一下

js818av

11月楓 發表於 2016-5-26 21:05
對於粉光這個東西我也有滿大的疑惑

混泥土 因該是要先養護大量水  但是 卻灑水泥粉 加速吸水(升溫 加速龜 ...

我也還是很疑惑

東海

1.混凝土要經過時間凝結後,才用水養護,否則再大量的水,混凝土未凝結有強度嗎?
2.粉光師傅不是叫假的,
冬天半夜冷得半死,混凝土初凝慢,也只好裹著毛毯等適當時機再拍漿打磨整平
夏天熱得半死,這邊還在灌漿,上一車混凝土灌的地方表面已經裂了,沒有水泥漿體了,所以補點水泥粉,灑點水,把漿體拍出來,做修補的動作
3.地坪整體粉光跟抹壁粉光是兩種完全不一樣的工種與師傅,
牆面泥作師傅要等牆面打底抹平的水泥砂漿乾了,才能用水泥漿做牆面粉光,打底未乾用水泥粉搶乾燥,表面粉光後就容易表面龜裂
4.營建工程是很有學問的,牆面打底,粉光,地面打底,粉光,地面整體粉光,都是不同工種師傅,如果您的工地都是同一組師傅,那就是a.工地太小了B.碰到十項全能工具人(樣樣會樣樣會一點)C.賺到了碰到仙了

js818av

我爬到一篇
先講好處
整體粉光可以增加樓板混凝土的強度(混凝土的養護動作同樣不可少)，且增加樓板的平整度。
混凝土灌漿時，震動器的震動是基本動作，但當它開始初凝時，這個時候開始的粉光，因為機器會發出些微的震動，會增加混凝土的密實度，裡面的孔隙減少，密實度增加，當然，強度就跟著增強。

樓板的平整度增加，因為灌漿到樓板階段時，除了混擬土工的整平外，其實粉光師傅在ㄧ次整平，你會發現樓板的整體平度會更順暢。

施工要項
當混凝土表面達到收水現象時，是施作整體粉光的適當時機。
機器整體粉光後再蓋以PC板
再混凝土澆水養護
內容節錄自"另果建築工作室 google到的"

再講到環境
1.整體粉光地坪處理工作不得曝曬於烈日下，如為日正當中在室外施作時應搭建蓬架，使氣溫維持常溫為度。如為室內施作時工作進行中及完成後均應保持對流、通風、維持適當溼度以利其養護。
2.但在施作中及施作完成48小時內應避免乾熱氣流吹襲。

我看到幾個要項
1.天氣很重要,太熱似乎是不大適合的(應該沒幾個會搭蓬架)
2.施工後是否有PVC板蓋住保溼,這看起來也很重要
(我要問問看我包商找的有這麼作嗎,好像只有機器粉光好就收工)
3.因有PVC板蓋住,就可以比較快灑水養護了

結論應該天時與人合都要,如果作不到我覺得還是不要作,直接養護比較好,大家覺得呢?
