請益～13坪資材室地樑問題…

iaall4u

請益～
想請問13坪資材室地樑問題…

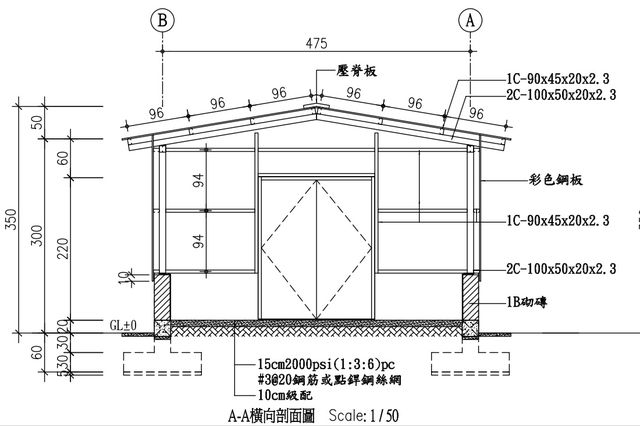

有找到台北市建築師公會的資材室的標準圖面,
以人字型建築,總高度是3.5米,牆面高度是3米,3米以上是屋頂
牆面0.9米是以8寸磚牆建造,地上1-3米是烤漆板
是做獨立式基礎的,埋入地面是65公分,

我要做的～也是人字型建築,樓高5.5米,側面牆高4米,4米以上是屋頂
牆面2.7(或2.5米)高是磚造, 2.7~4米高是烤漆板,

想問…
1,) 他墻面是用8寸磚,我用四寸磚,ok嗎？
2,) 我的基礎是否要加深加大？
3,) 我用200/100的H鋼,ok嗎？還是在加大250/125？

還請各位高手前輩指點！
感謝！

thinkpadla

你看過我自建的，就會覺的你的很"勇"

iaall4u

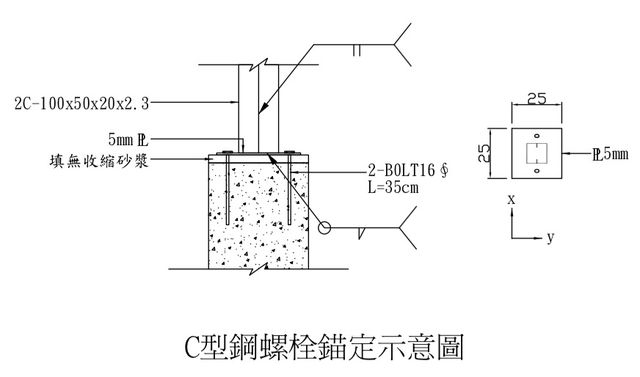

有找到標準圖面...台北市建築師公會的圖面...
依照這圖面, 立柱用C鋼100/50的而已耶...

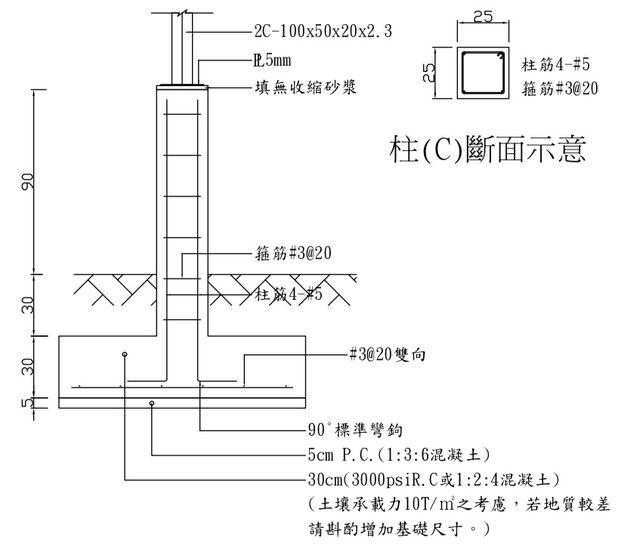

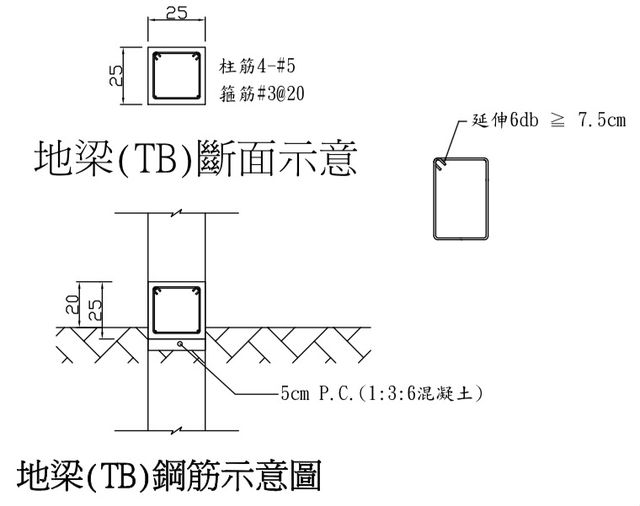

主筋5分,箍筋3分間隔20公分？綁鐵寬度25公分？2隻螺栓？

以上～我的解讀正確嗎？
還請各位指點！
感謝！

iaall4u

thinkpadla 發表於 2020-8-11 13:32
你看過我自建的，就會覺的你的很"勇"

呵呵呵～嘿呀
我找到台北市資材室的標準圖面
用C鋼100/50的而已耶...哇！

青山綠水離城遠

iaall4u 發表於 2020-8-11 14:07
呵呵呵～嘿呀
我找到台北市資材室的標準圖面
用C鋼100/50的而已耶...哇！

那你的是高規格了!!

最近也想弄
資材室
請教
如您首頁圖2
地梁和外框 的費用
花了約多少?謝謝!

thinkpadla

iaall4u 發表於 2020-8-11 14:07
呵呵呵～嘿呀
我找到台北市資材室的標準圖面
用C鋼100/50的而已耶...哇！

看怎麼設計吧，
你的側面封板C型鋼，設計直立的，也可以算立柱，就分散重量，用H型鋼，意義就不大了
如果封板用C型鋼是設計橫的，那固定處的立柱就需要用H型鋼來承擔所有的重量
我整間都是用100*50的C型鋼組合，但我四個角的C型鋼都是二支組合，算是補強

地樑：一間資材室，實在不是什麼大建物，我有請教過建築師，是他建議我放幾個沙拉油桶就行了
主要的功能，是避免建物產生位移，重量也已經平均分攤，不怕變形的問題。

看你的照片，應該快完工了，恭喜阿

iaall4u

thinkpadla 發表於 2020-8-11 16:17
看怎麼設計吧，
你的側面封板C型鋼，設計直立的，也可以算立柱，就分散重量，用H型鋼，意義就不大了
如 ...

沒有啦～
還沒蓋耶～
這是統包之前建造的照片啦～
他給我參考的！

我側面2.7米以下是要用磚牆的
2.7米以上才用烤漆板的！

iaall4u

青山綠水離城遠 發表於 2020-8-11 15:20
那你的是高規格了!!

最近也想弄

我還沒蓋耶～
我原先是考慮沒要做地樑！
做獨立式基礎的就好...就是挖6個洞灌水泥再立H鋼...

我看了一下他給我做其他案件的報價資料～
地樑綁鐵連工帶料 應該是 $68000元！
*地樑綁鐵-日字型-5分配3分  $38,000
*地樑板模-烤漆清版                   $30,000
地樑板模要3萬元～我是覺得很會報...

我是有找了幾家的報價
他的報價算是還好的了...其他報價都更高！
不過 我還在猶豫...要不要給他做...
先找材料商工人 看看價格如何...再決定如何做
我目前粗估了一下～自己分開發小包與統包價差應該會有10多萬了...

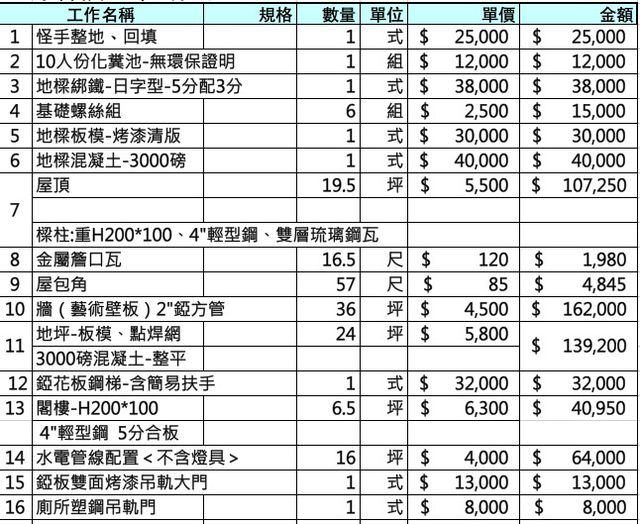

以下不是我案件的報價(我的案件沒請他報地樑)～這是他的其他案件的報價,您參考看看...

iaall4u

thinkpadla 發表於 2020-8-11 16:17
看怎麼設計吧，
你的側面封板C型鋼，設計直立的，也可以算立柱，就分散重量，用H型鋼，意義就不大了
如 ...

也想再請教您一下～

人字型建物,總高度是5.5米,牆面高是4米,
我側面牆壁2.7米以下是磚造,以上是烤漆板,
這樣是否要綁地樑...？
本是想挖深度1.8米寬1米,灌漿做6個水泥柱,上面再立H鋼
這樣ok嗎...？
還請指點！感謝！

thinkpadla

"附上之前統包承包的照片"

我以為，你只是上來問看看統包這樣做行不行，原來照片是別的案子的.......
看他的蓋法，應該是很堅固的，畢竟只是資材室，我個人覺的不用這麼好(哇細善甲狼..........)
他都給你照片了，你就請他把明細寫清楚，施工過程你就看有沒有照著蓋就好

你查到的標準圖面，是把二支C型鋼合成一支方管當立柱

地樑的作用，你可以上網查下，為何要設計地樑
我的設計是用C型鋼取代地樑，連結了每一支立柱，
然後，地板灌了25公分高的混凝土，連同C型鋼(地樑)整個包覆

PS..我為了省費用，很多工在"合理的情況下"都算是"偷吃步"
      如果沒有預算上的考量，建議還是照實施工
