開心農場水與電相關問題～[開關跳電問題]~已解決

歡樂小雞

想請教一下～
電表箱(總開關箱)裡的水線（白的那條）是共同連接在一起的，
１、是否也需要連接著開關箱？
２、是否也要連接電表的綠色地線（釘到地下那條）？
３、接燈泡式火線在燈泡中間還是側邊？

小邱

１、是否也需要連接著開關箱？
是，
２、是否也要連接電表的綠色地線（釘到地下那條）？
是，
３、接燈泡式火線在燈泡中間還是側邊？
中間接火線，旁的螺紋接地線

歡樂小雞

小邱 發表於 2018-3-5 14:52
１、是否也需要連接著開關箱？
是，
２、是否也要連接電表的綠色地線（釘到地下那條）？

感謝小邱大的回應～
再請教一下～
Q1、開關箱裡的配線，白線（地線）是不是統一接在端子上不需經過無熔絲開關！
舊有配線一黑一白110V到室內～
Q2、原本配電箱裡有一漏電開關，按了綠色測試鈕沒有有任何動作，是否已故障？接著110V可正常使用，有電！
更新配線一黑一紅一白220V到室內～
Q3、另一漏電開關，接一黑一紅220V，後接出一黑一白110V或一紅一白110V，任一組110V只接一個燈炮，漏電開關都會跳電？

小邱

Q1、開關箱裡的配線，白線（地線）是不是統一接在端子上不需經過無熔絲開關！
是的。可經過可不經過
舊有配線一黑一白110V到室內～
Q2、原本配電箱裡有一漏電開關，按了綠色測試鈕沒有有任何動作，是否已故障？
是的
接著110V可正常使用，有電！
漏電開關就是有漏電時會斷路，您說可正常使用 是指可過電
更新配線一黑一紅一白220V到室內～
單向220v嗎?
Q3、另一漏電開關，接一黑一紅220V，後接出一黑一白110V或一紅一白110V，任一組110V只接一個燈炮，漏電開關都會跳電？
漏電開關有110v和220v 不能這樣用，漏電開關大多用在馬達，浴室，熱水器等有水容易觸電的地方，如果當無熔絲開關用容易故障

歡樂小雞

小邱 發表於 2018-3-6 14:01
Q1、開關箱裡的配線，白線（地線）是不是統一接在端子上不需經過無熔絲開關！
是的。可經過可不經過
舊 ...

感謝回應....

單向220v嗎?
不好意思...農地用電....不清楚耶...
只知是三線 [黑/白/紅]...[黑/白]或[紅/白]是110V接一般電器..

線路接好沒問題...可是一用電就會跳電...

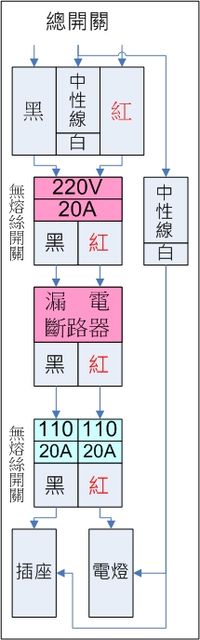

以下是我的配線圖..

smhu

漏電斷路器是監算兩條電路的電流量有沒有一致，只要相差超過一定值(例如30mA)就跳脫，因此上圖幾乎是一定跳，保證跳...

歡樂小雞

smhu 發表於 2018-3-6 16:04
漏電斷路器是監算兩條電路的電流量有沒有一致，只要相差超過一定值(例如30mA)就跳脫，因此上圖幾乎是一定跳 ...

所以漏電斷路器220V的應該只適合用在單一電氣設備上....

之前漏電斷路器110V的接了電磁爐、電鍋、電風扇...都沒問題呦...

小邱

110v的無熔絲開關直接從220v無熔絲開關下方接過來。或直接從220v無熔絲開關上方接均可，留下220v漏電斷路器可接抽水機

smhu

歡樂小雞 發表於 2018-3-6 16:16
所以漏電斷路器220V的應該只適合用在單一電氣設備上....

之前漏電斷路器110V的接了電磁爐、電鍋、電風 ...

可以是整個迴路，但通常漏曬斷路器一樣有最大電流的限制，只要在最大電流下都可以。它一定要雙線，監看一進一出間的電流有沒有一樣，如果進的多出的少，表示一部份的電流跑到別的地方去了(通常就是漏電)。

您將它分成兩路，本來就很難平衡，所以才會說跳是正常，不跳反而不正常。

歡樂小雞

了解了！
感謝大家的教導，通通給他記起來！
