手工排水溝...( 大雨來檢驗排水能力)

rdmigo

水溝放水下去....就是水平了...

後>>下水口..低10~30cm 就很ok! <<

水線拉法為>>>等水平後往水面下 或水面上 成傾斜角度..

這適合無儀器加持的作法..

////////////////////我是分割線//////////

有點小工具ㄟ作法......水管水平塑膠管....
1.先點基本立柱...(下水口立柱)
2.在立柱上做基準點...如第一柱的地上1米高..(大部份為下水口立柱...
3. 把N 支立柱的水平點做記號...
4.由N枝立柱..求記號以下(1米) 有土開挖..過多回填....
5.如4 以下 一起處理....如 下水用途的排水溝..如..
6.傾斜底面 排水用途....排水口最低...開始逐漸升高..依需求而異 約10~30CM以上差

ey5701

ey5701 發表於 2013-10-7 12:13
因為排水溝的過程好像要先打底.綁鋼筋.灌漿....

請問圖中水平要如何測量?這很重要.關於水的流動.

先從綁鐵開始做.因為天氣太熱

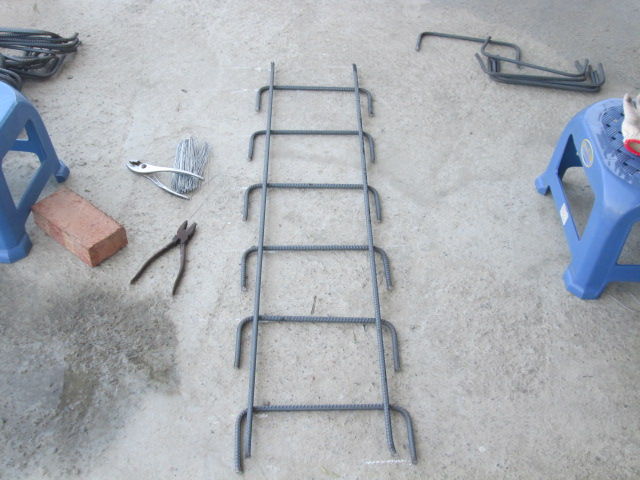

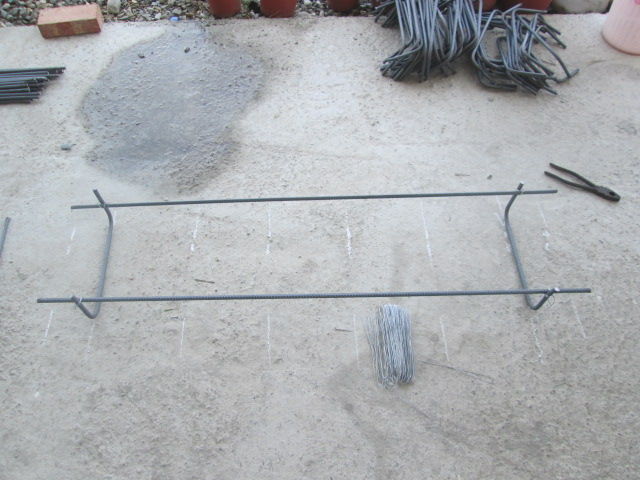

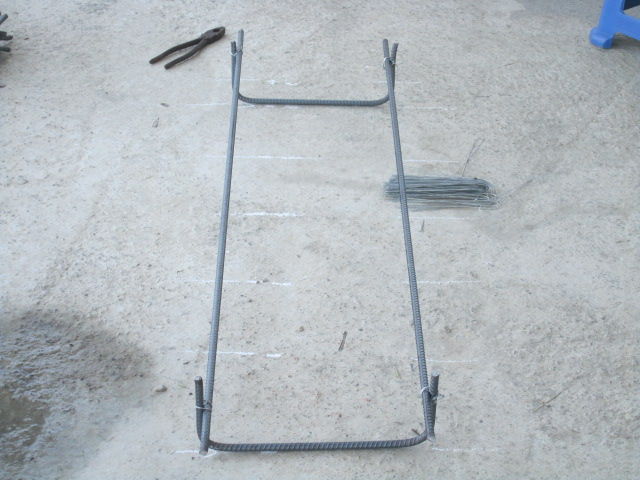

先請鋼鐵廠將鋼筋加工.成水溝的u字型(如圖).

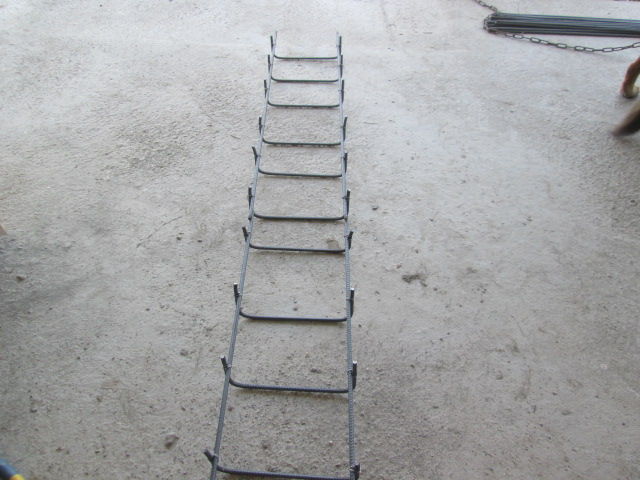

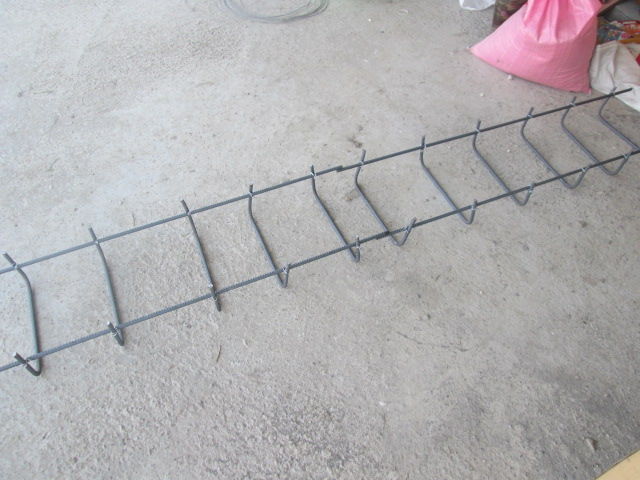

再用直筋把u型鋼筋串起來.由於我沒有貨車.

所以直筋的部分先裁成嬌車後車箱莊德下的

尺寸.再把分段綁好的鋼金組合起來(如圖).

最後再放到水溝(還沒挖).

ey5701

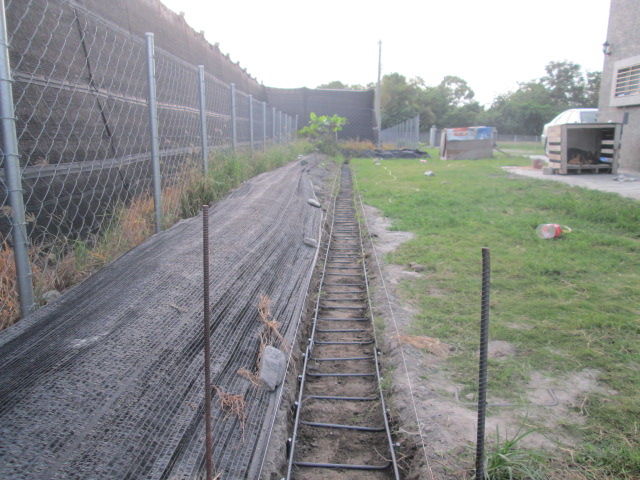

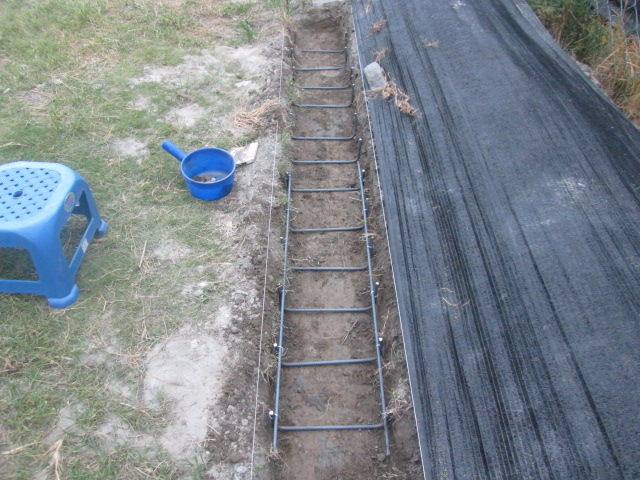

利用下午.沒甚麼太陽.開始挖溝.(如圖)

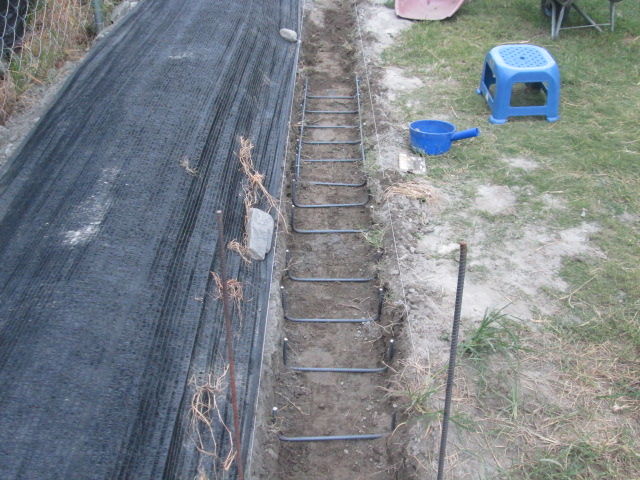

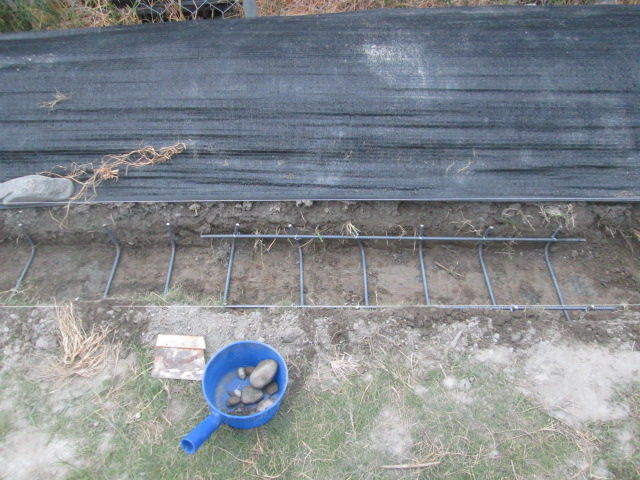

挖好溝之後再將綁好的鋼金放置溝裡.Z(如圖)

也是試看如果不綁直筋的效果.好像不牢靠.

所以決定全部都綁直筋.讓水溝壁更牢靠.

這個手工排水溝是自己用想像來製作的.能不能成

?還是未知數.製作過程中如果有誤.請指正.如果

可行.大家可以參考

rdmigo

ey5701 發表於 2013-10-8 20:37
利用下午.沒甚麼太陽.開始挖溝.(如圖)

挖好溝之後再將綁好的鋼金放置溝裡.Z(如圖)

感覺就是怪怪的....看來看去還是很奇怪...

不是先水泥打底....或是水泥+鋼筋打底...

在插兩旁立式鋼筋....


或是>>點焊網+水泥打底...>>或是鋪底磚打底...

>>兩側溝外 立璧 >>砌磚解決...

這工法...真厚工也....

你這樣玩...好像要用到板模吧!!該不會溝內模..用保麗龍...

rdmigo

轉幾張照片給你參考一下...






這是大約的意思....

做排水溝...如果是diy 的作法...以快狠準..方便為主...
你的做法可能要叫台預伴車來倒...會更方便!!
但是你的米數好像很少.....

雞腿

以DIY來說,看起來或許會覺得怪,但若以公共工程的觀點,一點也不奇怪,而且尚有不足之處,例如在鋼筋綁紮前會先打一層5~10cm的PC(純混凝土),另外除了水溝牆要加直筋(副筋)外,至少U型鋼筋的兩個角落會各綁一支副筋,溝底除非淨寬很小,不然一樣要綁副筋,並且要求副筋要有足夠的搭接長度,甚至要求不得在同一處搭接,還有鋼筋保護層也是要求的重點,rdmigo大說的” 水泥+鋼筋打底...在插兩旁立式鋼筋”,DIY可以這麼做,公共工程這麼做會被打槍,因為”立式鋼筋”的握裹長度會不足。

ey5701

ey5701 發表於 2013-10-8 20:37
利用下午.沒甚麼太陽.開始挖溝.(如圖)

挖好溝之後再將綁好的鋼金放置溝裡.Z(如圖)

水平儀用到的機會不多.所以不想購買.

那就辛苦一點.自己做一個簡單的水平儀

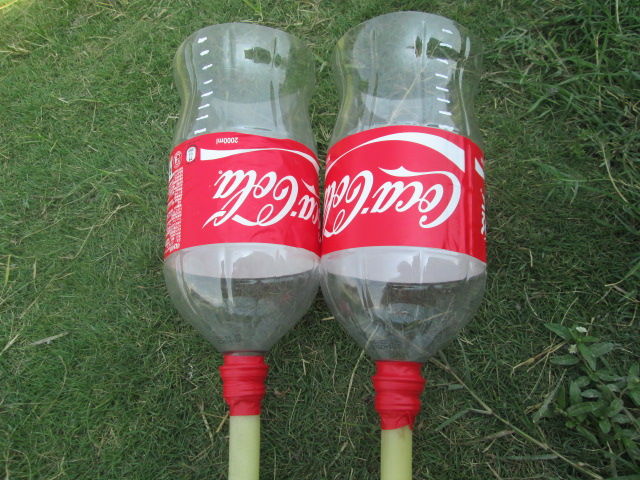

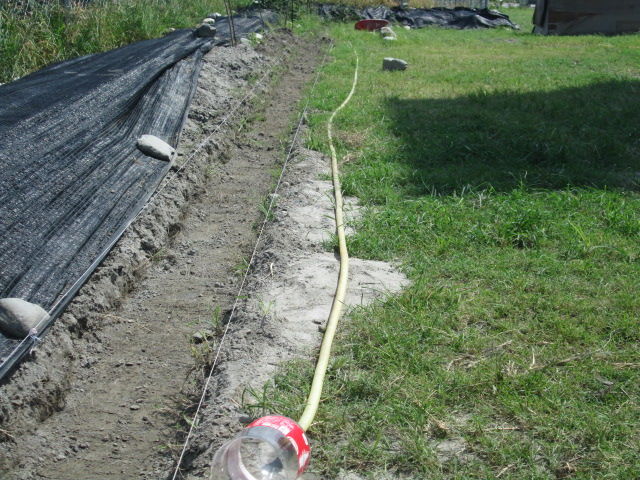

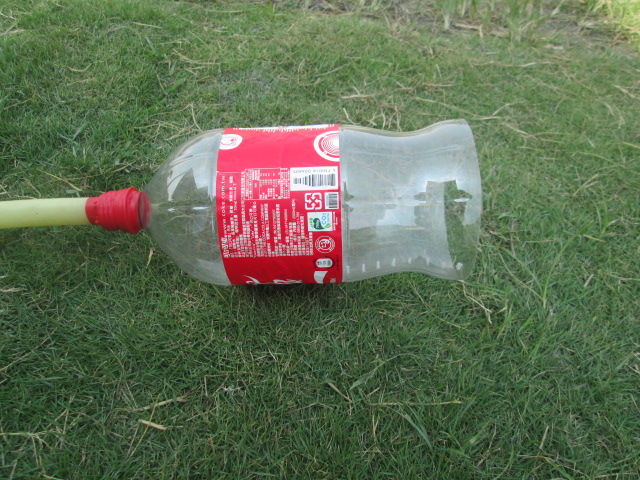

首先找兩個透明的寶特瓶如圖).然後再瓶身上用

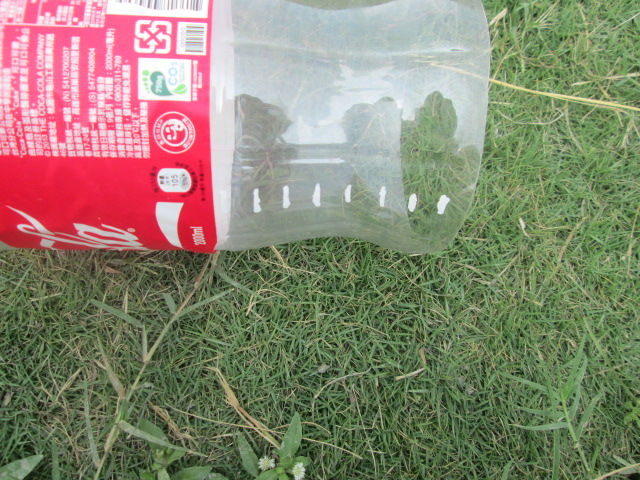

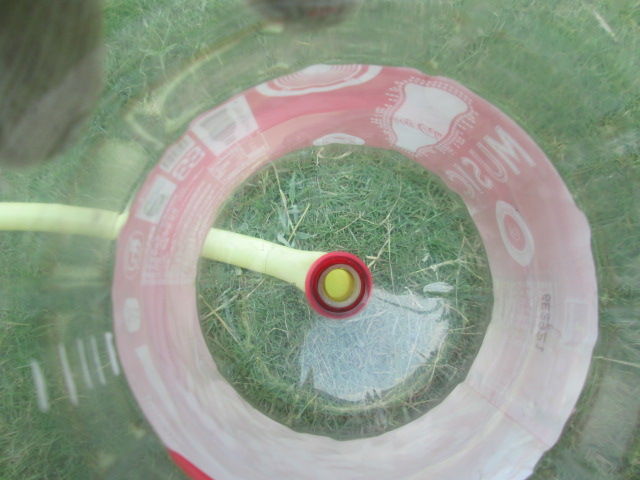

立可白畫上刻度(如圖).在將水管放入寶特瓶(如圖)

然後用膠帶黏住(如圖).就成奶F!我試用一下.

真的可以量道高低落差

雞腿

ey5701 發表於 2013-10-9 12:03
水平儀用到的機會不多.所以不想購買.

那就辛苦一點.自己做一個簡單的水平儀

自製的水秤管,給您按個讚!注意水管內不能有氣泡,不然會不準!

wandervoge

這溝也太淺了吧…

ey5701

利用國慶假日.孩子可以幫忙.把進度加快.

先把之前的鋼筋放入排水溝.然後竄起來(如圖)

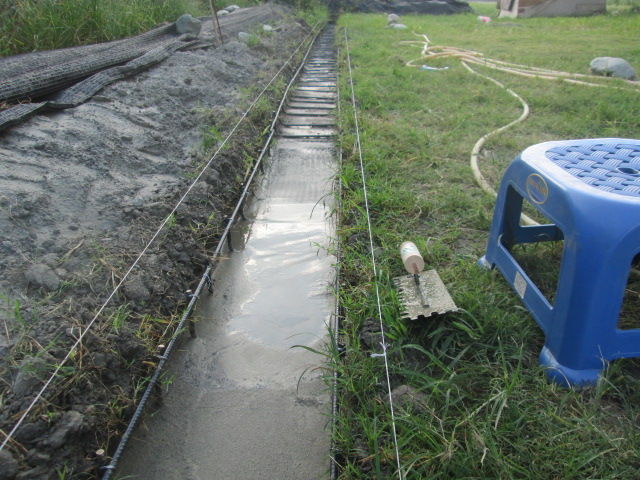

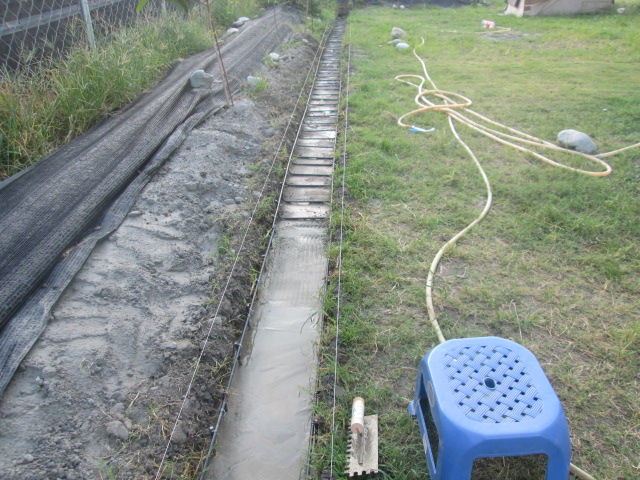

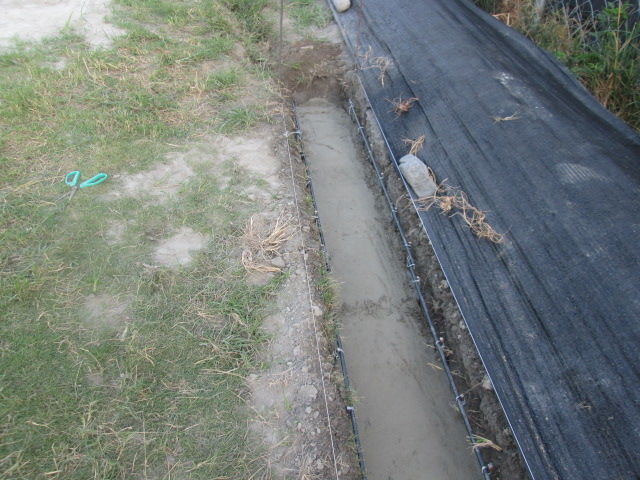

接著調水泥打底.抹平之後水泥乾了.橫向筋和

仲向筋都固定了.也就是說打底堅固定鋼筋.省下

一個環節.接下來就可以灌水溝壁了
