高雄旗山1HOME築屋與築夢記錄

照像機

hankuso777 發表於 2014-7-16 18:18
感謝照相機大的熱心回文~
看到您發表意見真是令人安心許多~拜讀過您節能屋的相關文章~當真讓人羨慕拜服~ ...

鋼構結合圖應是 建築師 會出圖 但有時 畫圖與實務會有落差 那承攬的鋼構廠 應該會套繪施工圖 如基礎螺栓的排列 柱底板大小 等考量後 若有不足要請建築師修圖

那是不是您的鋼構廠商 不會用電腦 如果不會用電腦 最好請鋼構廠 請人 將鋼構圖拆圖(拆成施工 燒焊尺寸明細圖) 不然到時 都在現場 東補焊 西補焊

您如果有看過我的文章 我家也是用濕式鋼構的 缺點多多

一直以來 為滿足 濕式鋼構RC造的房子及磚造的工法 有想出 對流換氣的工法 但是在非 非常狀況下 不鼓勵 上述工法



講出來不知會不會讓您 嘔

3D鋼網牆 只要6-8公分 薄薄一片 當做外掛防火間隔牆 內部退縮6公分 當做中空通風對流 此處也可配排水管給水管及電力管線 內牆再施作隔熱板材 隔熱

地樑30公分處 每30-50公分配 1.5"排水管兼引進風管(此管可引外部的過地風或水庫的過水風) 3D網牆如果滲水也可當排水管排水 如此就無壁癌問題  在適時適點的高處 安裝大型換氣扇 如此就能成為 對流換氣的節能屋

hankuso777

103.07.16        地樑鋼筋綁紮，旋轉梯基礎鋼筋綁紮，水電套管

照像機大~料事如神~今日天黑前小弟赴工地巡查~水平向的地樑鋼筋已經綁紮完畢了~
與營造通電話詢問得知營造也已經發現這個問題~後續將請鋼筋工班以ㄇ型鋼筋補強~
來解決基礎螺栓沒在箍筋中的問題~當然...也就會有補悍的情況了...

至於COPY大~12 與 10支螺栓是因為上面乘載的鋼柱的規格不同~
小弟已經同步完成文字修正~感謝您的熱心提醒~

以下為今日進度~看圖說故事嚕~


  7  8  9
  4  5  6
  1  2  3      九宮格九支柱子的代號~以便於表示~

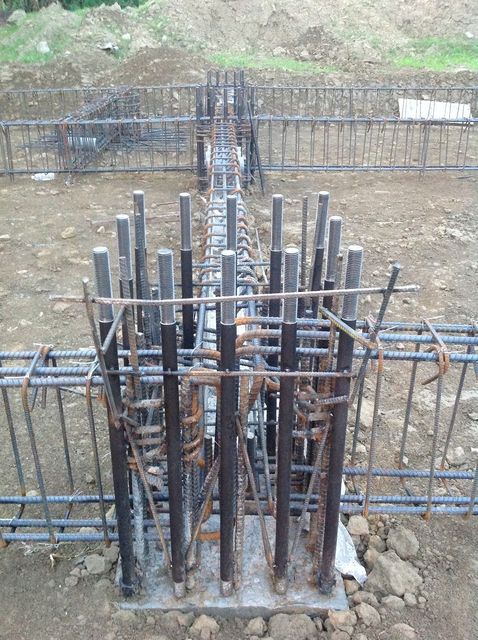

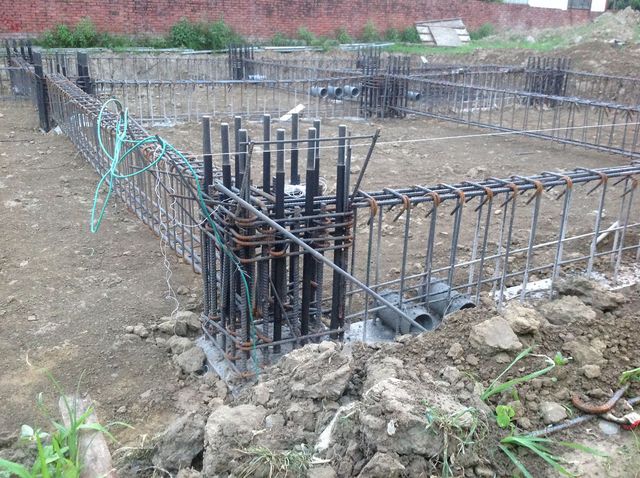

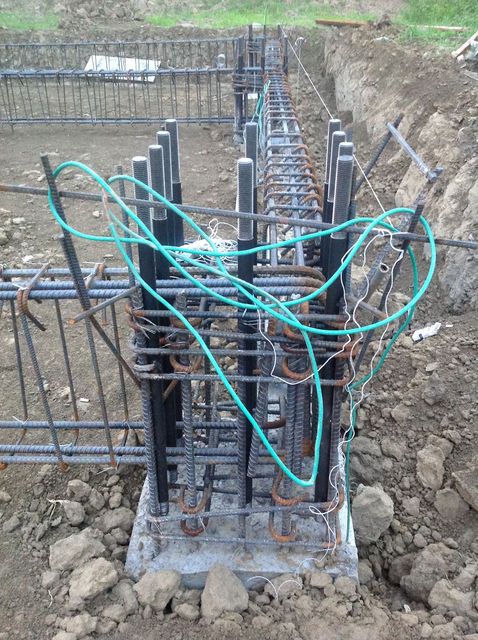

綠色的電線是預埋的接地線~九支柱子已經由地樑鋼筋成九宮格了~也就是說螺栓的箍筋來不及了...

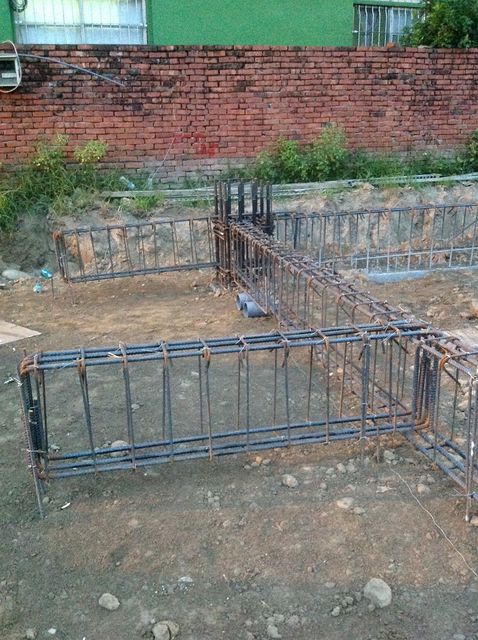

另一個角度


東側 3號、6號、9號柱子的基礎~

第3號柱子另一個角度~未來是大門玄關旁的位置~

正中央 2號、5號、8號柱子的基礎~未來5號柱子將在房子的正中心~目前偏向不包柱想呈現鋼骨的原貌~

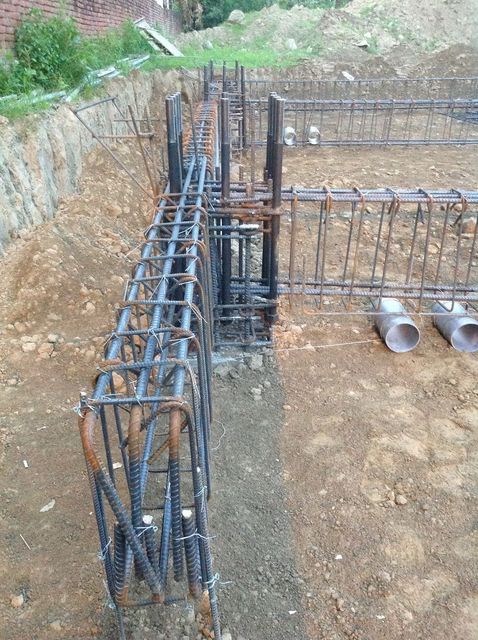

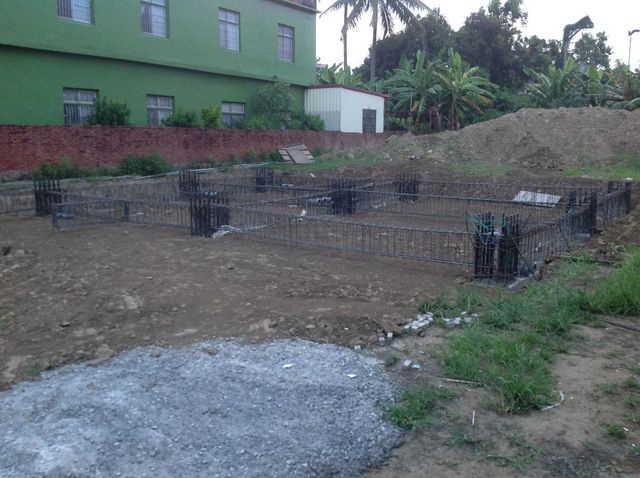

西側 1號、4號、7號柱子的基礎~這邊與鄰屋圍牆相距1.5M~雖然是西曬面~但希望能藉由鄰居的房子形成遮蔭~
因為他們是房子是3樓而我才2樓(沒$$只能這樣.....)~搞不好能降低西曬面的影響?
或者乾脆把這面牆納入 照像機大 建議的隔熱空氣層設計~ 不知道現在還來不來的及~又要跟營造出怪招了...

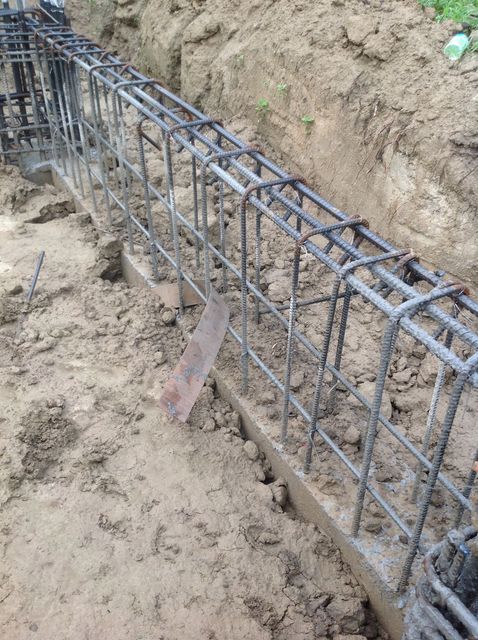

這邊凸出的地樑部分不知道用意為何?要再問一下營造了...

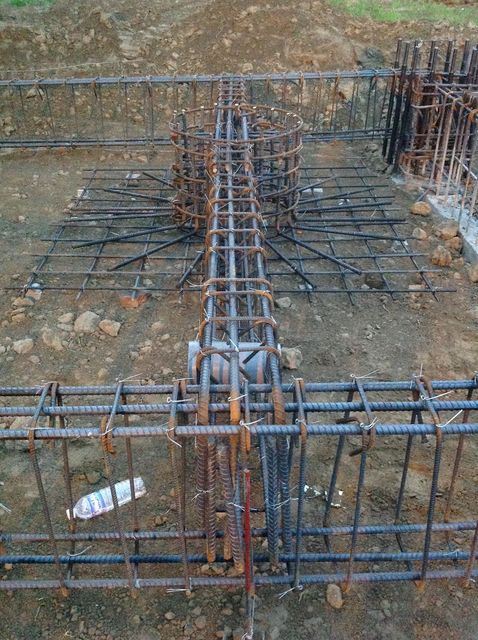

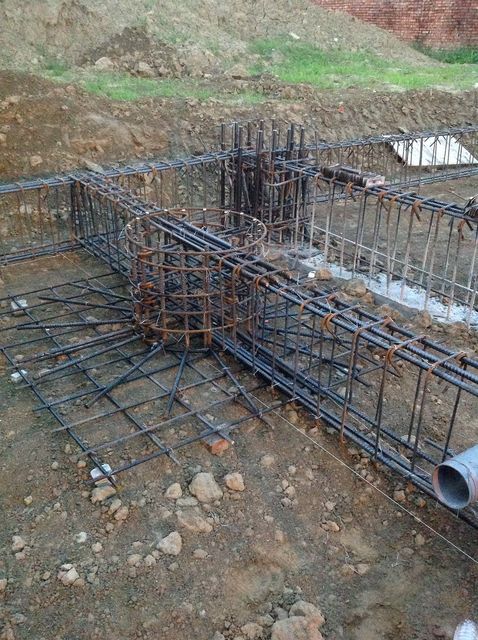

旋轉梯的基礎鋼筋~希望能在未來形成一項在公共區域旁弁酯搢蒮瘋[的目的~也是我堅持的設計之一(又多花$...)~

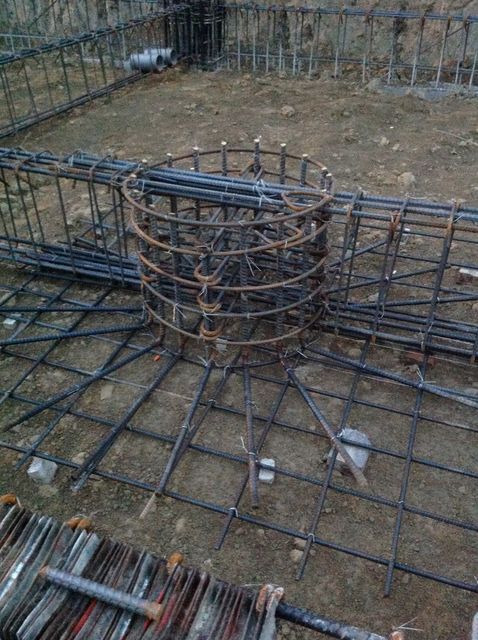

旋轉梯基礎另一個角度~不知道之後要以何種工法跟鋼製的旋轉梯連接呢?期待...

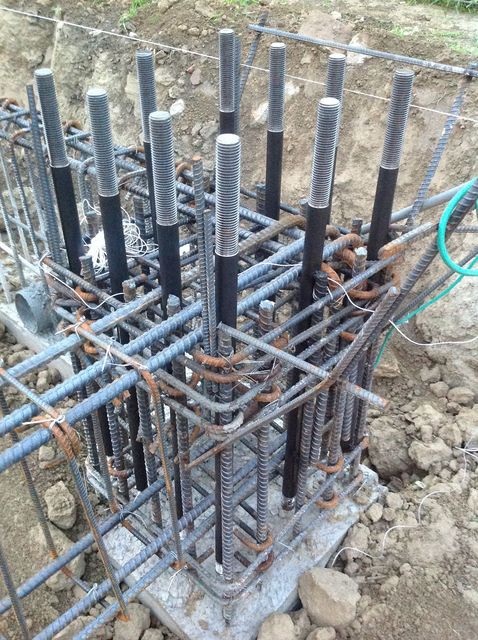

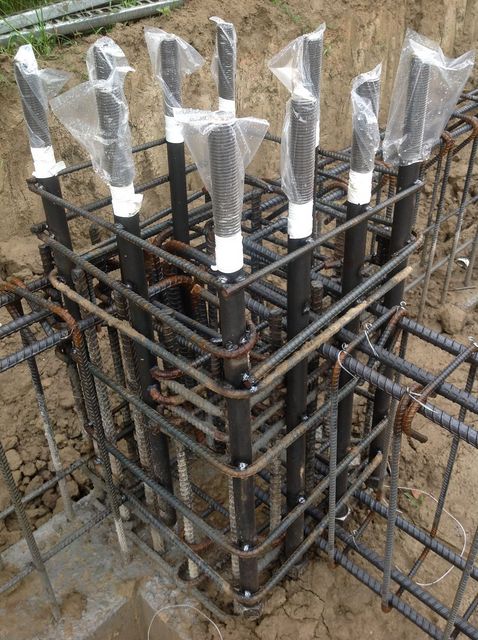

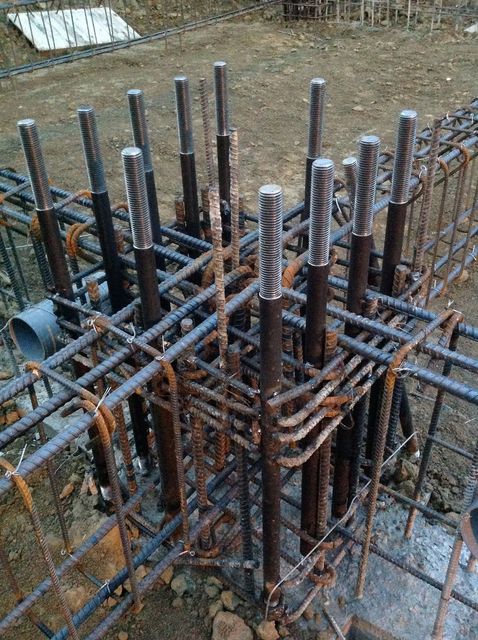

5號柱子基礎特寫~箍筋鋼筋可看到焊接點...ORZ

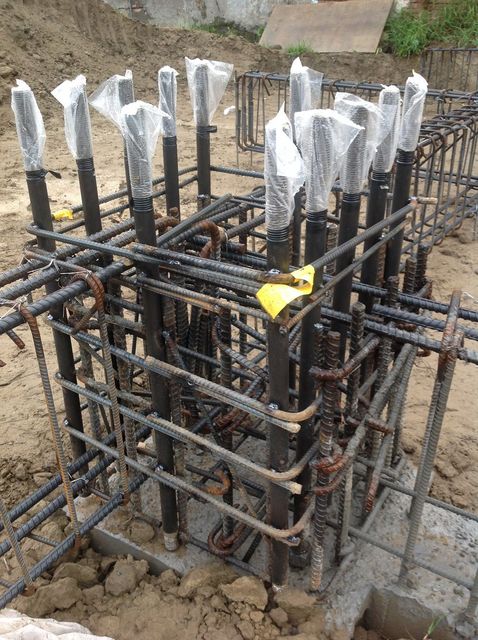

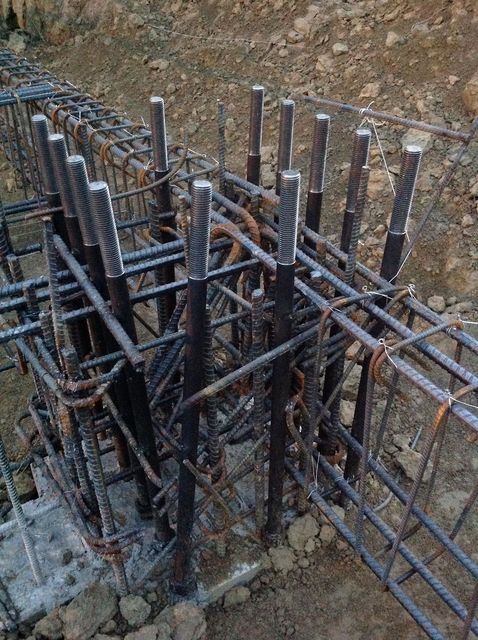

8號柱子有基礎螺栓在填土時脫落~營造有提到會修正~讓我們看下去...




待續...

照像機

hankuso777 發表於 2014-7-16 20:24
103.07.16        地樑鋼筋綁紮，旋轉梯基礎鋼筋綁紮，水電套管

照像機大~料事如神~今日天黑前小弟赴工地巡查~水 ...

從這些照片看來  真是有夠.......................

基礎螺栓 沒在箍筋內就算了 連基礎螺栓 都短到 沒 沒入聯合基礎的連續樑中 底下的箍筋 提上焊死了 下方都沒箍筋了

這樣 營造還要出什麼怪招  根本  就是本職學能不及格或粗心大意  還有螺旋梯怎麼銜接 到現在還攪不清楚 都沒施工圖ㄡ   這樣還整合得下去嘛?!

還有地樑鋼筋面的上方 離基礎螺栓的下螺紋 還有的10公分 有的15公分  以後的鋼柱的柱底板豈不是落在 FL(完成面) RC的上方

我強烈懷疑 一開始的高程就抓錯了

全濕式鋼構的壁牆 負有剪力的功能 所以 地樑灌漿前 把 壁牆預留筋 留出 不然日後要鑽孔植筋(或鑽個孔來插插壁筋)


至於引用我的工法 我看  會把這些工班 搞得一個頭兩個大


您的圖及估價單都沒標 用多大 多長 的基礎螺栓嘛? 這樣才能追出是設計錯誤 還是施做的錯誤!


好好讀圖 或找一個較內行的人幫您看看圖 不然收尾會很........................

copy

個人不懂建築,剛好藉由您po圖的過程學習,
還望如照像機等有專業背景的朋友指導.
過程可能會使人驚心動魄,如能提早因應改進就是我們的福氣.

您二層樓用到390X300,300X300的H鋼加上用鋼網牆施工法,材料成本不低.
工班施工的細膩度要稍加注意,才不會枉費材料.
最後二張圖螺栓的箍筋鋼筋怎會像是焊斷似的黑點?
最後一張基礎螺栓是灌漿時開口了嗎?左側5支沒有在同一水平.

幸運草

建築鋼結構工程
謝俊誼
詹氏書局出版

全是圖片說明鋼構建築工法與注意事項
可以去買來看看

照像機

hankuso777 發表於 2014-7-16 20:24
103.07.16        地樑鋼筋綁紮，旋轉梯基礎鋼筋綁紮，水電套管

照像機大~料事如神~今日天黑前小弟赴工地巡查~水 ...

從第一頁到後面 您的現狀照片看起來 我還發現一個問題

您的縱向(前後)地樑下方 少說也低於 GL(原地面) 70公分以上  而地樑下的的套管 是不是 用來 排雨水或污排水(如果是引進給水管或電力管就無所謂 因為無洩水坡度的問題)

假設 您的道路 排水溝 的溝底 沒有 低於 GL 100公分以上 加上化糞池的 進 出 口 高度差 日後您的排水系統會出問題


蓋房子 首要工作 就是 設定高程 而設定高程 要從 最低 排水點 往 回 推演出 各項高程 才不會造成 排水不良的狀況

幸運草

若是我會找營造老闆好好談談
看後續如何補救
也討論一下後續的施工方式與規範

上網聽些意見也只是參考
或是自己嚇自己
真正問題還是要與營造商量尋求解決

若還是想問問題或尋求建議
可以上臉書上這個社群
大監工--建築施工漫漫談
這邊有更多的工程專業監工可以幫忙回答

hankuso777

103.07.17        基礎螺栓箍筋補強、地樑模板材料進場

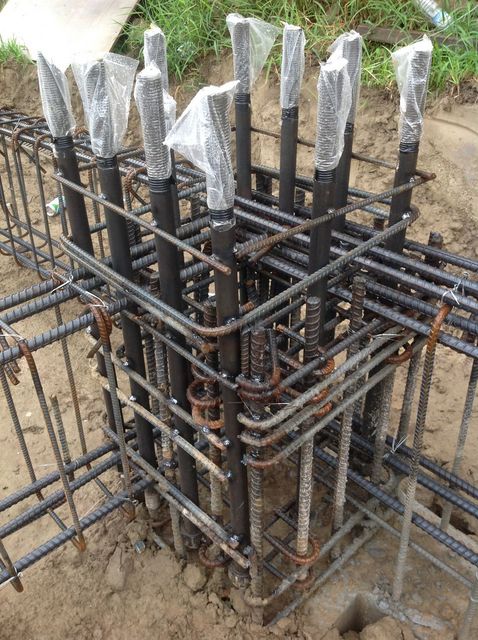

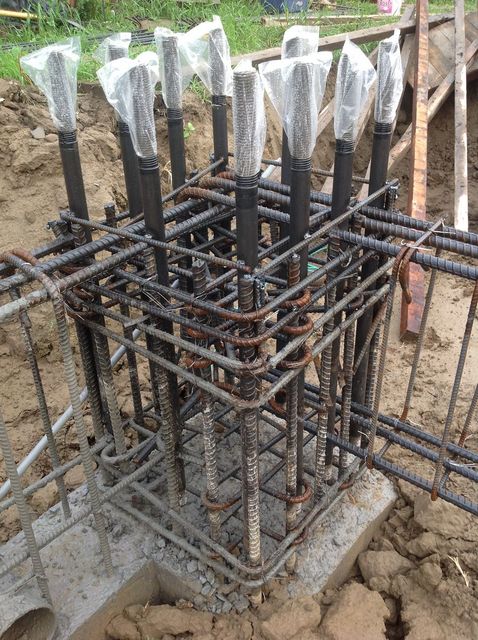

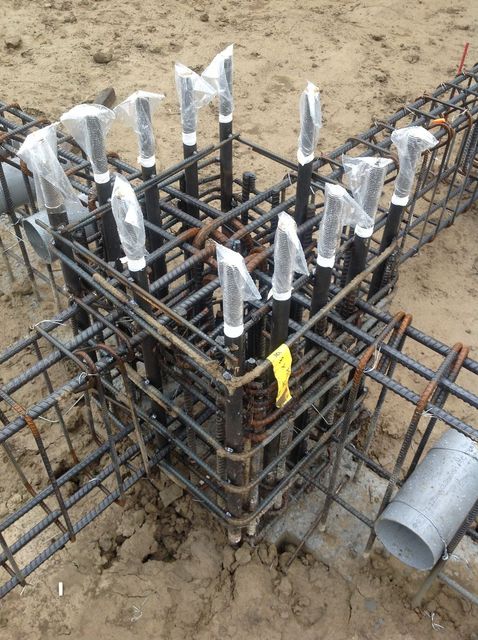

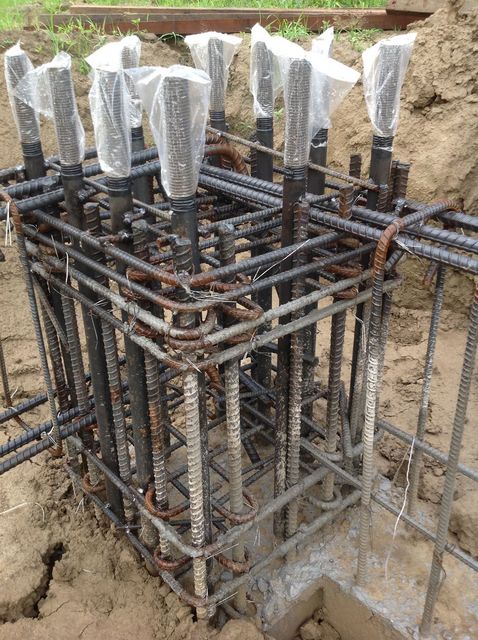

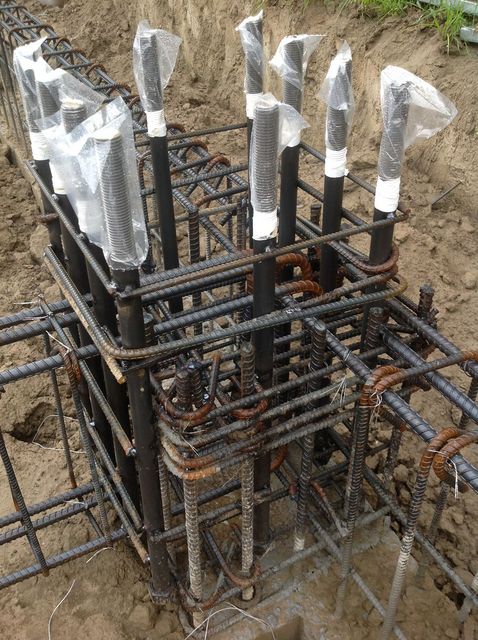

下班就趕赴工地查察記錄，並且與營造溝通聽取說明後，看來基礎螺栓大概也只能以這種補強方式了(看照片)。

當初在結構技師計算下，圖說就是東西兩側每支柱子各10支螺栓、正中央三支柱子各12支螺栓，

也因為螺栓數量多，在實務施作上與底下的RC結構部分在綁紮時有其困難度......

另外也回頭翻了一下合約明細表，當初就有明確列舉「基礎螺栓(SC1)900m/m長」，

所以說現階段螺栓長度並不足以埋入聯合基礎的地樑當中，而在下階段才會埋在基礎當中。



看圖說故事：

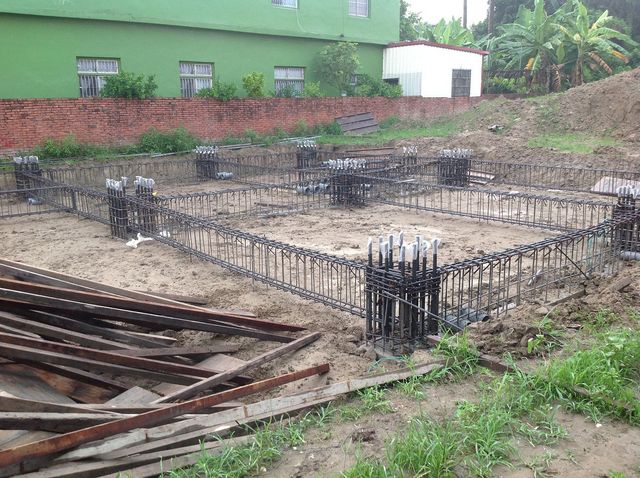

到工地時正好遇到模板的師傅在下料~看來明天就要進行地樑模板組立了...

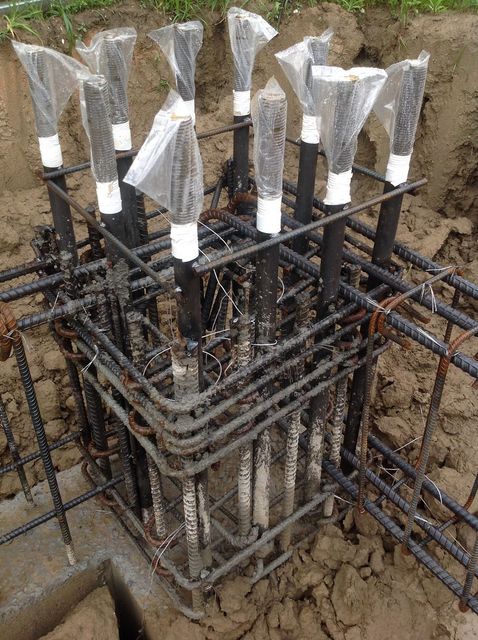

西北側7號柱子


西側4號柱子


西南側1號柱子


中央北側8號柱子

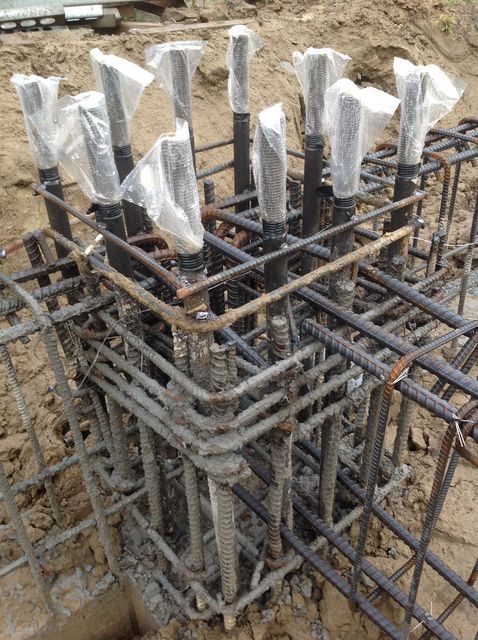

正中央5號柱子


中央南側2號柱子


東北側9號柱子


東側6號柱子


東側南3號柱子


這幾日午後都下大雨，地樑上都有一些泥塊，特別囑咐營造協助清理乾淨，避免灌漿時還留著泥土...



待續...

照像機

hankuso777 發表於 2014-7-17 19:50
103.07.17        基礎螺栓箍筋補強、地樑模板材料進場

下班就趕赴工地查察記錄，並且與營造溝通聽取說明後，看 ...

GL 為何是  +70 應該是FL  +70   GL  +-0(等於水溝緣) 除非 後方整個基地 很高 不然依您的照片看來 現今回填高程 為  GL  -60-70 而地樑下的套管 不正是  GL -60-70  依洩水坡度 加上 化糞池 進出水口高度差 10公分 再加 到 水溝邊的洩水坡度 水溝底 至少要 GL  -70-80公分  但是 這是較 差的出水口位置  一般出水口也要高於水溝底20-30公分愈高愈好(也是要看水溝本身的深度)

若是把出水口 設計在水溝底 當下雨時 水溝滿過您的管底太多 由於大氣壓力的關係 您的雨排管  水  會出不去("倒積水")
就像養雞的圓型水槽 水會被大氣壓力 檔著 而保持一定 水位 的道理一樣

照像機

hankuso777 發表於 2014-7-17 19:50
103.07.17        基礎螺栓箍筋補強、地樑模板材料進場

下班就趕赴工地查察記錄，並且與營造溝通聽取說明後，看 ...

下班就趕赴工地查察記錄，並且與營造溝通聽取說明後，看來基礎螺栓大概也只能以這種補強方式了(看照片)。

當初在結構技師計算下，圖說就是東西兩側每支柱子各10支螺栓、正中央三支柱子各12支螺栓，

也因為螺栓數量多，在實務施作上與底下的RC結構部分在綁紮時有其困難度......

這是統包的推託之辭 鋼筋柱的箍筋不夠大 只要加大 柱頸就可以了



另外也回頭翻了一下合約明細表，當初就有明確列舉「基礎螺栓(SC1)900m/m長」


雖然合約如是說 90公分  由此可見 統包(在此 不再稱為 營造) 看圖 讀圖 整合能力 有問題
如果是堅持原設計 那他的工地管理 更有問題 如果讀圖後 有理解 應先告知業主 要不要 加長至120公分基礎螺栓 又假設他覺得不需要告知業主而自做主張 繼續往下程序施做

那我可以肯定的說 他圖讀的不夠理解  因為從您的照片來看 基礎螺栓按圖來說(如果圖無誤 且 理解OK的話) 90公分基礎螺栓的底部會 落在第一次澆灌RC連續基礎地樑上 那燒焊基礎螺栓 就等 灌好上述RC樑 回填整平後 才來焊基礎螺栓 是不是能夠讓鐵工更好燒焊基礎螺栓及精準抓尺寸


所以從上述兩點來看 您的統包 或許RC屋OK!   鋼構工法(含水電整合)的房子 不 很 OK!


所以說現階段螺栓長度並不足以埋入聯合基礎的地樑當中，而在下階段才會埋在基礎當中。

只能說埋在地樑之中 那連續基礎的作用...........................

仙人打鼓有時差  腳步..............      錯了 就及時修正  還牽拖一堆  往下的工程會不會............  或許 會像 VIVILAT大 這裡說得 一樣  #562http://www.2home.com.tw/bbs/forum.php?mod=viewthread&tid=18878&page=57#lastpost
