我的資材室圖..請前輩們...指教不吝給意見...

brown發哥

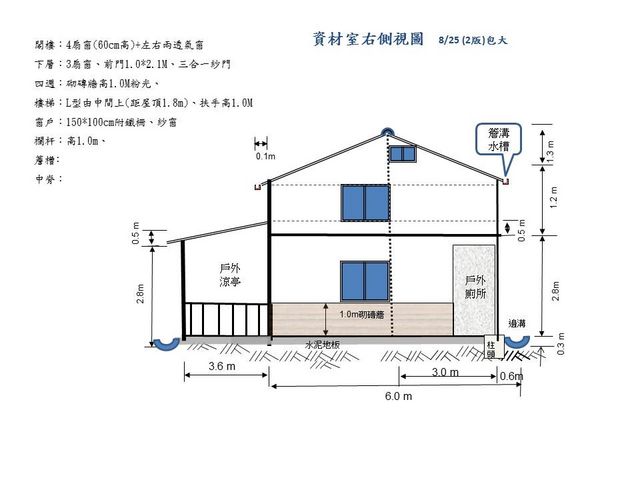

比例尺沒很準確
只是示意圖(右側立面)
用powerpoint徒手繪的
一般鐵工廠、泥水工都看的懂！
正面圖有空再來繪一下！

樓梯出口要在離牆遠些
否則閣樓牆高1.2m、上下梯會撞頭！

包種茶

brown發哥 發表於 2014-8-25 15:10
比例尺沒很準確
只是示意圖(右側立面)
用powerpoint徒手繪的

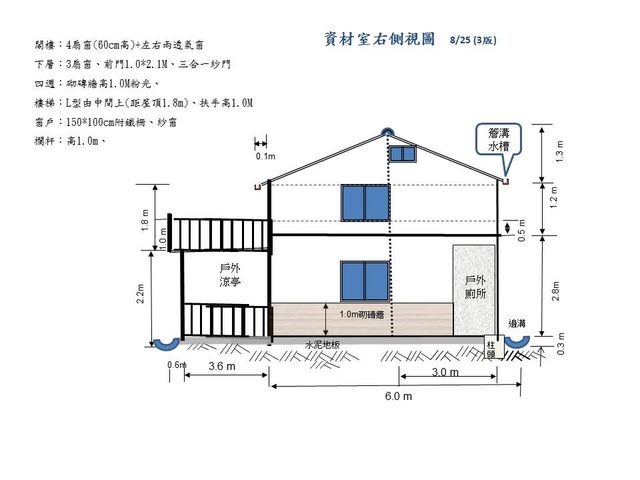

飛熊謝謝.........
.
閣樓牆高1.2m、上下梯會撞頭！..........這都沒想到...
.
戶外涼亭上部是平的...也加1米高的欄杆...
.
發哥...正面閣樓有開門(81X200)外接平台...謝謝...
.


.
.飛熊謝謝.........發哥
.

lake22

陽台欄竿 1m 似乎不夠 ; 新法規...好像要>1.2m ;
欄竿間隙還不可大於25cm ( 好像.... )

都是為了預防墜落用的

包種茶

lake22 發表於 2014-8-25 15:33
陽台欄竿 1m 似乎不夠 ; 新法規...好像要>1.2m ;
欄竿間隙還不可小於25cm ( 好像.... )

我那涼亭沒申請..不適用新法規...哈...(也沒有規定曬穀場不能加蓋屋頂)
剛比了一下...一米可以...適合...
.欄竿間隙我會做細一點...
一樓的欄杆做個門.再在四周圍上細網...防蛇及其他小動物侵入...(地基水泥面高30公分..)

閣樓樓梯來做電動的..收起.展開...來檢查時遙控樓梯收起來..就是整片天花板...有法規說不能做天花板嗎?..哈..
.

brown發哥

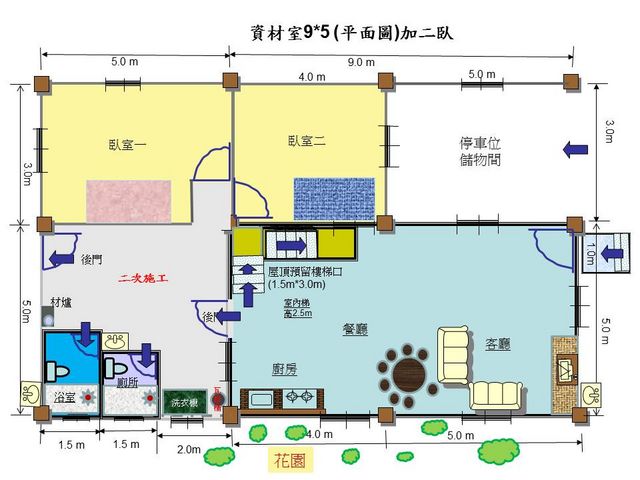

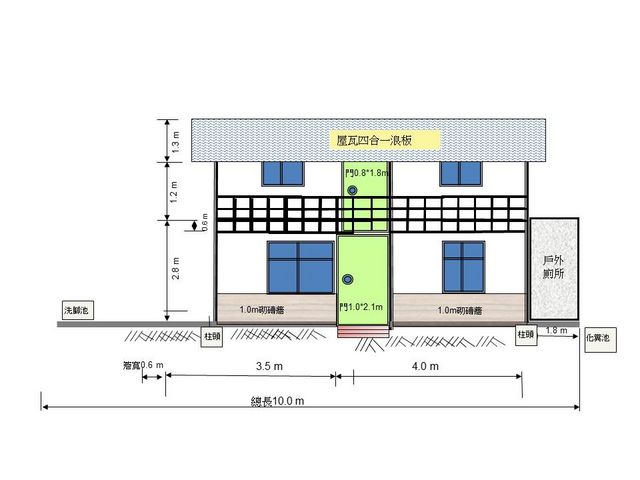

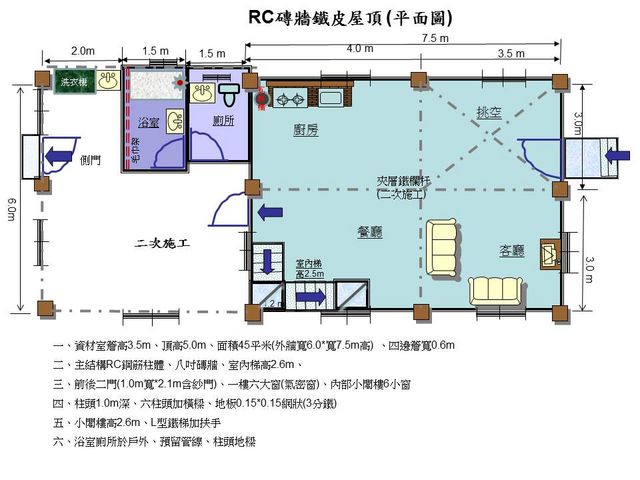

這兩張電腦手繪圖
搞了發哥好幾個鐘頭
平面、立面各一張
先參考看看！

若有需要，發哥用mail寄給包大
可另存檔後放大列印
或自行用office的powerpoint去修改調整！
提醒一下
閣樓出來到露台要降三個階梯約60cm、高度2.2m、
否則、閣樓小門僅1.2m，
加60cm用寬0.8*高1.8的門出入才適合！

包種茶

brown發哥 發表於 2014-8-25 16:58
這兩張電腦手繪圖
搞了發哥好幾個鐘頭
平面、立面各一張

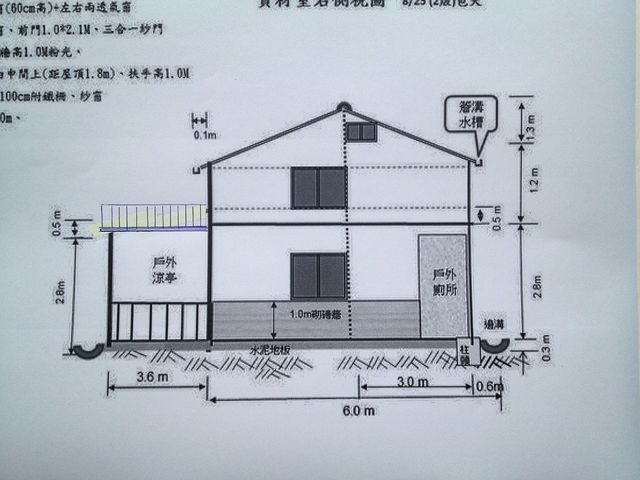

發哥......感動+感謝.......我存檔+影印就OK...

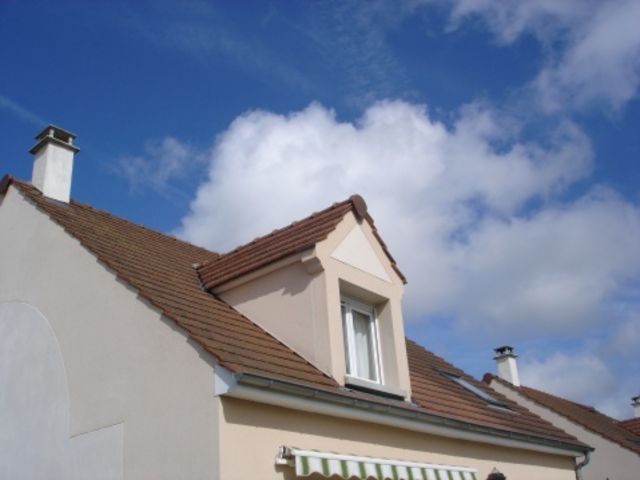

.閣樓要開門81X200...所以需要做個立起來的老虎門...


.
.如上圖
.

brown發哥

蓋好時、辦入厝聚餐\r
記得通知一聲
發哥去看看、是否按圖施工
有沒有變更設計？
哈、、

包種茶

brown發哥 發表於 2014-8-26 08:59
誚n時、辦入厝聚餐r
記得通知一聲
發哥去看看、是否按圖施工

還要請發哥剪綵..請發哥粗湯圓..請發哥喝包種茶.........


.


.
.

brown發哥

其實
資材室設計圖

有鐵皮屋、RC加強磚造、貨櫃加鐵皮屋、
有9m*5m、6m*7.5m、
有二層式、挑空型、單層式加露平台
有一工、有加二工才完整！

在個人設計圖庫中
林林總總有二十多樣圖案
改來改去、變來變去
最後也只能挑一種來興築！

2homekent

發哥可以把有二十多樣圖案給包種茶大大,讓他全部都蓋,
可當樣品屋又可當民宿
,2HOME友去時,也可以去住
