對流換氣雨水回收節能環保綠屋-2015-虎尾

照像機

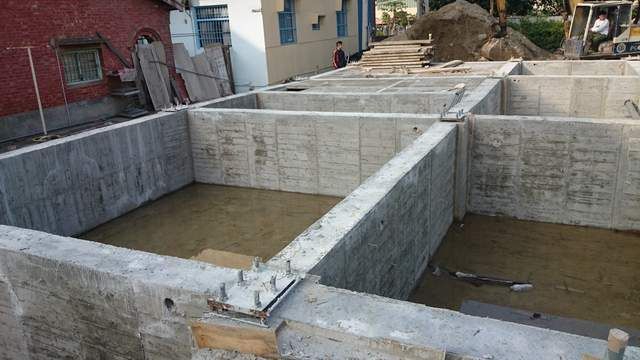

養護完成 拆板模 沒有爆米花

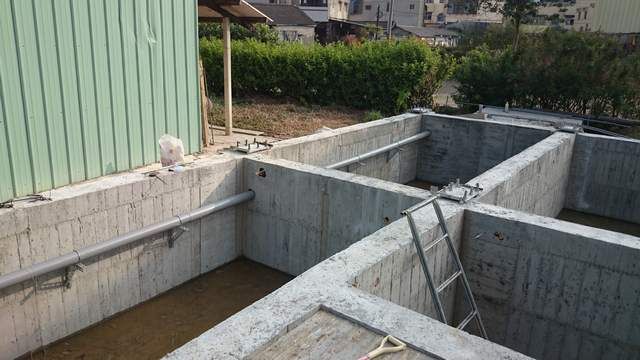

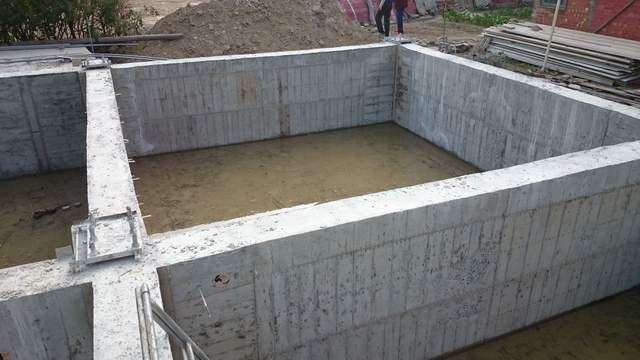

蓄水池(雨水回收池) 板模完成 水電師父先將污排管 依 預留的套管 先配管固定 再回填土方 先回填平土方 等兩側擋土牆做好 再將土方挖到 其它套管底 回填於兩側 等水電配好 室內室外排管 再回填6分 清石子

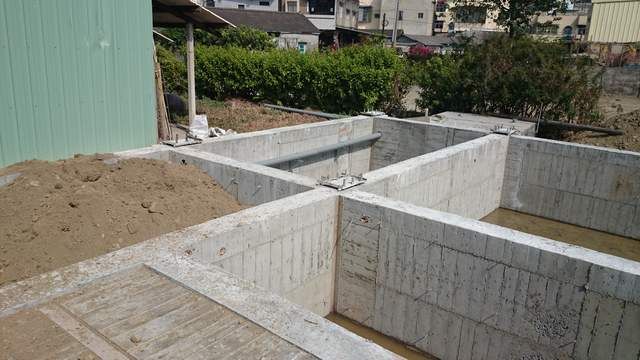

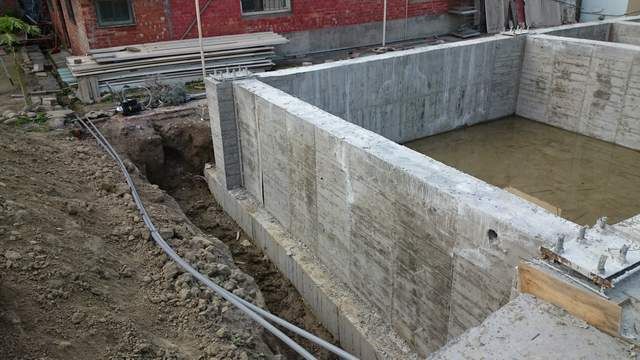

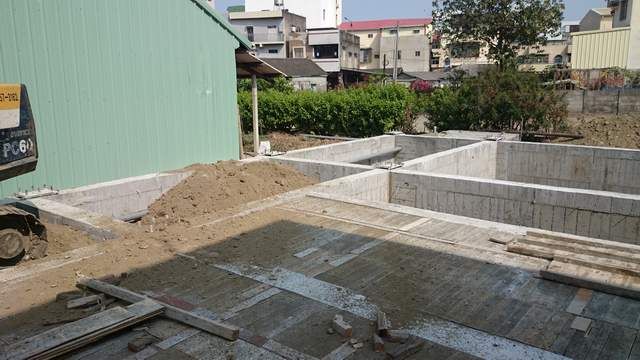

拆完板模樣

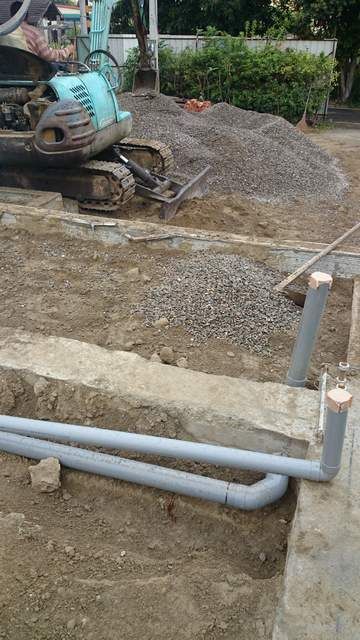

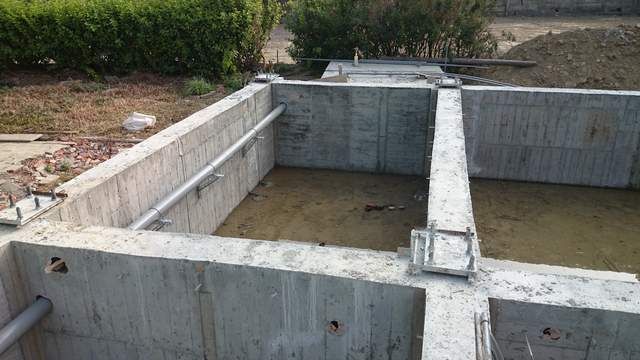

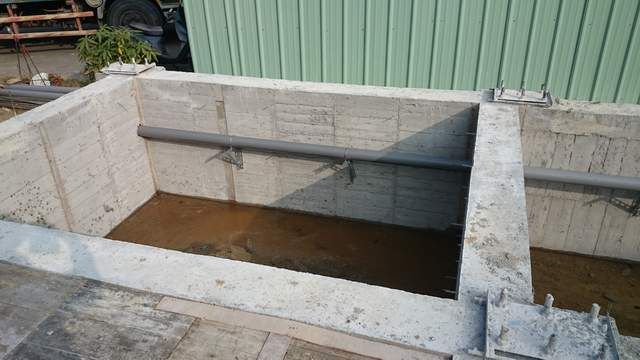

排污配管 有洩水坡度的

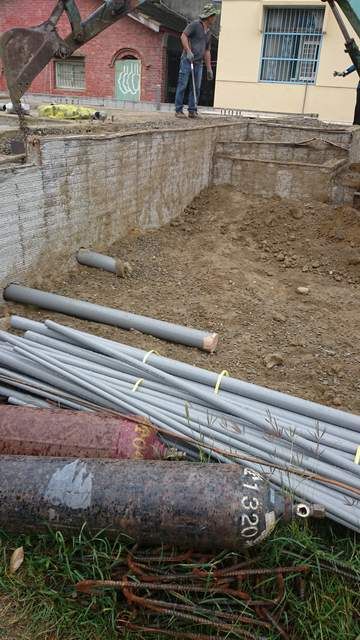

回填土方








待續...........

vser

持續關注照的作品 這幾年一定會想辦法蓋一棟~

黑面

只是要提醒一下，衛浴的供水系統馬桶要做獨立供水，才有機會可以使用雨水或中水沖馬桶，缺乏雨水或中水時也能用自來水補充。。。

像我的馬桶沒有做獨立供水，想要用回收雨水來沖馬桶的話，只能改明管了。。。

ahatai

照像機 發表於 2015-2-3 20:53
養護完成 拆板模 沒有爆米花

蓄水池(雨水回收池) 板模完成 水電師父先將污排管 依 預留的套管 先配管固 ...

我可以要您電話嗎

照像機

ahatai 發表於 2015-3-6 19:32
我可以要您電話嗎

短消息中 已留電話

照像機

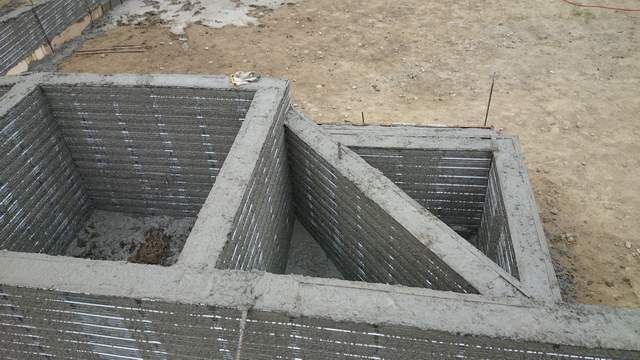

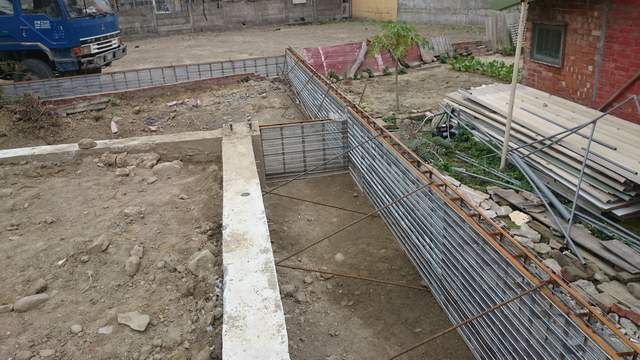

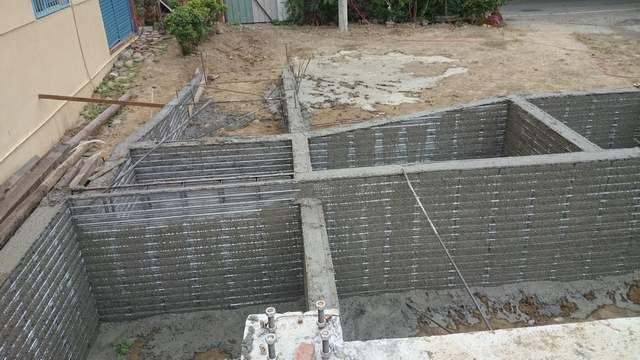

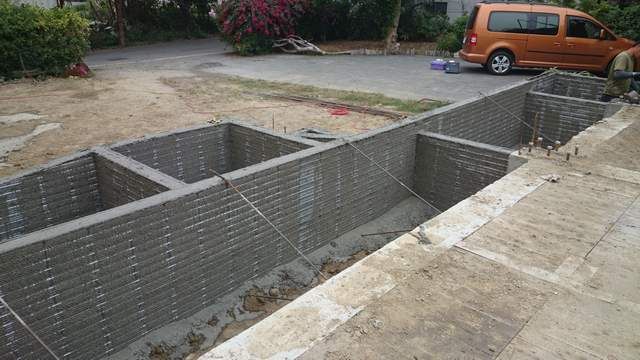

因為建物 邊界左右 有100-150公分寬 後 300-450公分長 左右10米多的邊界地 因為一樓樓板完成面為 85公分(因為

去年淹水到65公分左右)  加上前 玄觀露台 階梯及殘障坡道 所以 在鋼構未組立好時 先用溼式鋼網來施做邊界擋土牆及

所需造型(因為外部不怕漏水 鋼網牆漏水疑慮)

再來是回填土 至管下方 再配走道排水管及室內污排管 在管面 回填3-6分清石子 後 再來開始組立 鋼構



照像機

回填土方至 套管下緣 再來要在 放樣一次 壁牆位置 如此一來 才能讓 水電管路 定位 免日後再敲敲打打 移位置

管路的配至 首重洩水 坡度 這在 地樑封板模前 就套好該有的洩水坡度 而非單單 把套管用大大支 再讓水電師父 事後抓洩

水坡度 這容易造成洩水坡度不足 造成日後 排水不易或阻塞

配好 管路後 上方回填清石子 這用意是 日後回填土方下沉時 清石子會像 砂漏一樣 從管路上方 左右流下 而將管路一併下

拉 而造成管成U字型而不利排水 再來鋪清石子 也可隔離些下方土方的水氣

再來看圖說故事

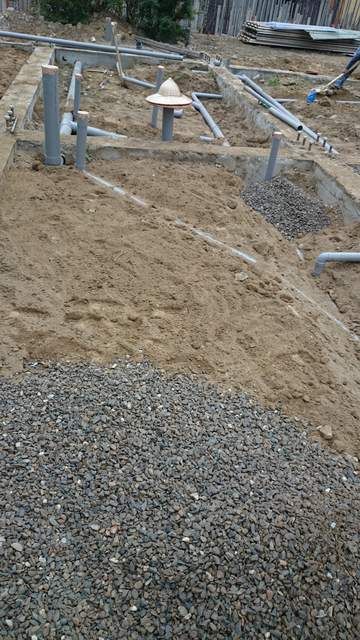

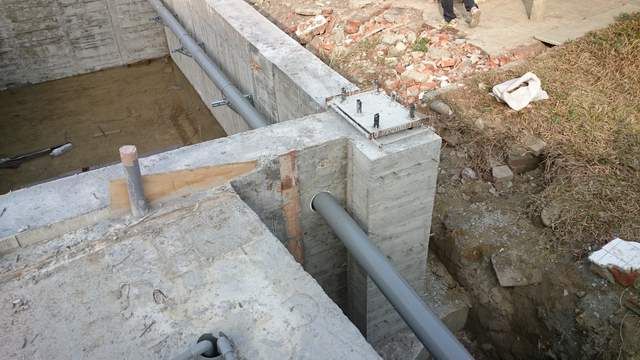

雨排污管的配置

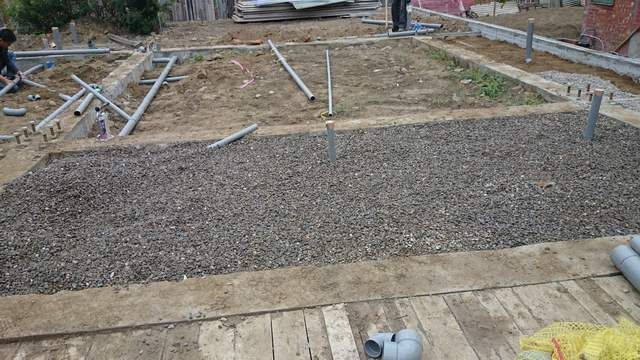

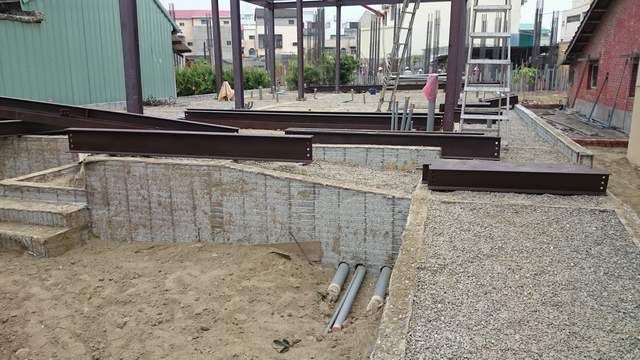

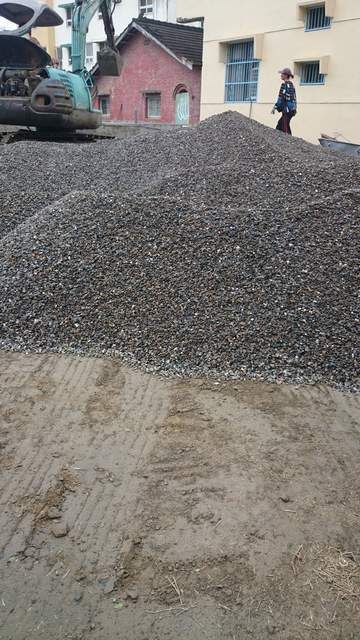

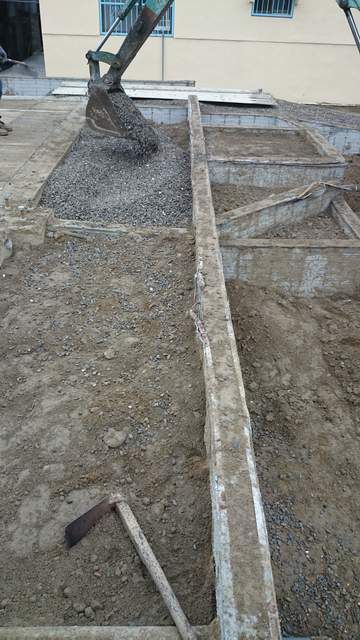

回填清石子

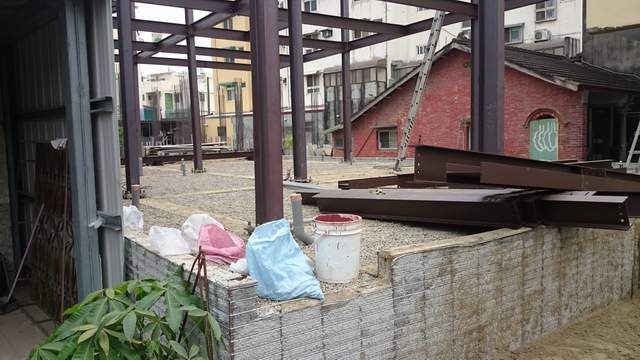

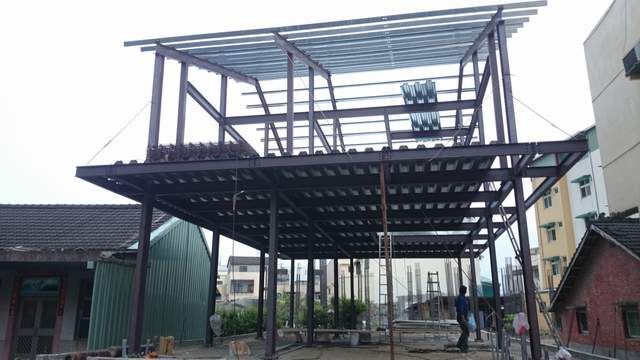

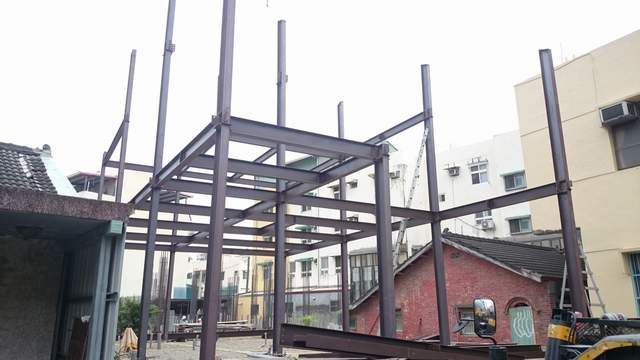

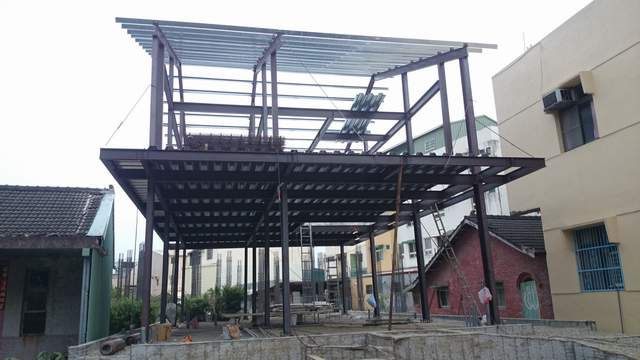

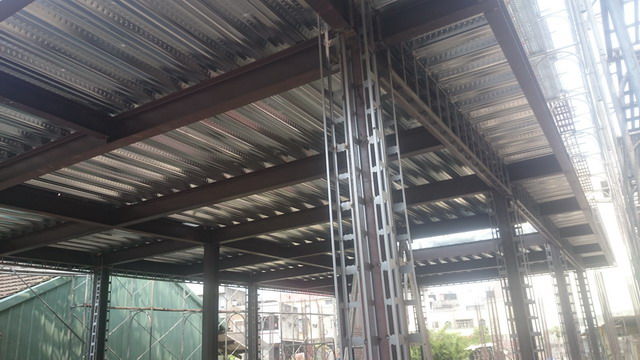

鋼構組立











待續............

照像機

已過一個月 完成了 左(北)右(南)側 骨架及一面的鋼網  雨遮收邊的鋼網牆也完成

水電此時先配 管路 這裡較特殊的是 水電 使用 類日本 SI 工法 管路直上直下 沒進入樓板

這幾天 再把配好管路的內側 封好鋼網 做好無縮收水泥 綁一二樓 板上鋼筋就可以 進行一氣喝成的灌漿

因為一樓 前後(西東)向 使用 隔熱的複牆工法 二樓以上 則使用第四代 對流換氣呼吸隔熱複牆的工法

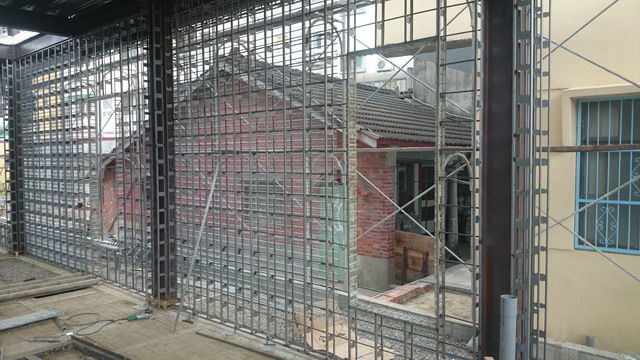

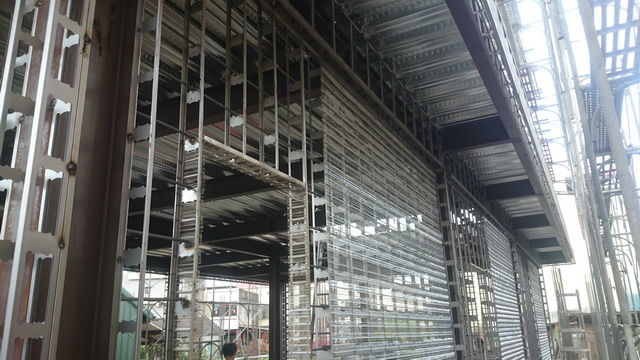

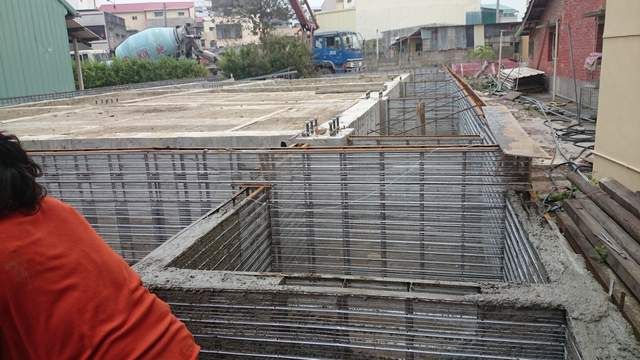

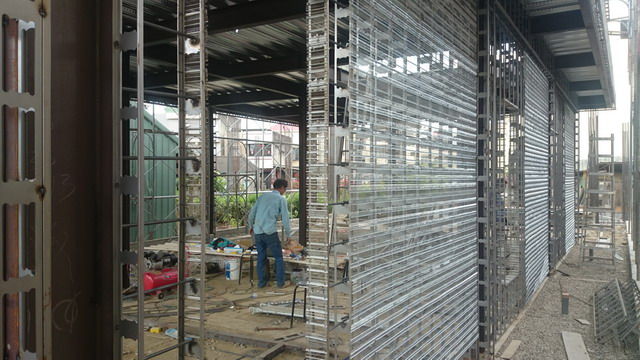

鋼網牆施做

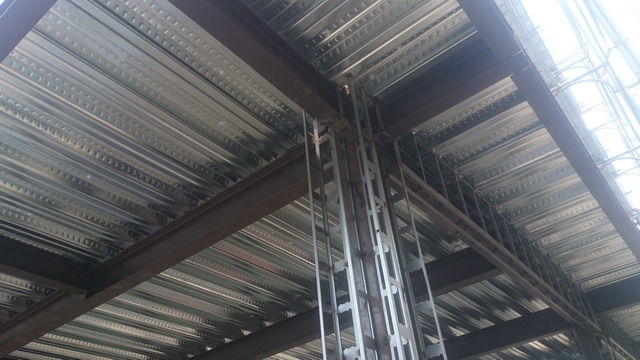

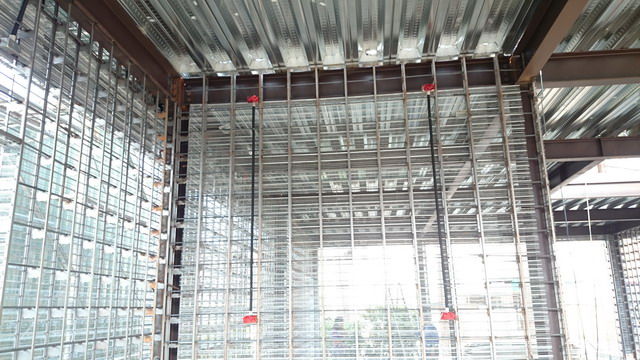

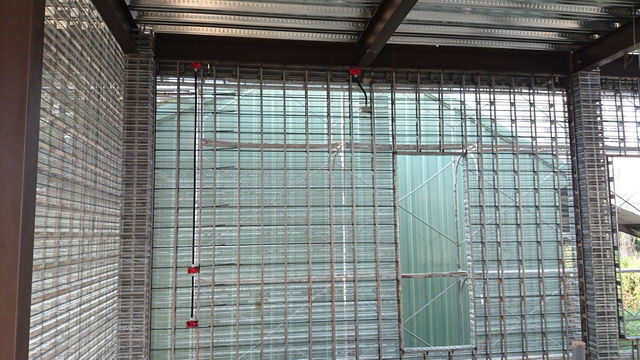

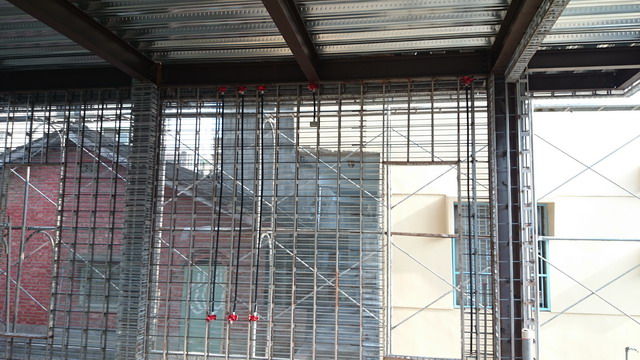

類SI水電工法

js818av

照大,請教你,
你的類SI水電工法,橫向是怎麼連,有進樓板嗎?
第三張,右下看起來像是排水管,排水管也是明管嗎?

照像機

js818av 發表於 2015-5-10 22:11
照大,請教你,
你的類SI水電工法,橫向是怎麼連,有進樓板嗎?
第三張,右下看起來像是排水管,排水管也是明管嗎 ...

一樓橫向的電力管 傳統不是在地上 就是在 天花板放 6角盒接電線 如此天花板 一樓頂(二樓底) 就容易產生龜裂

而 類  SI工法 都是引上 在樑下出線 天花板 區 聯結


第三張 右邊用手套 套著的是 3"電力管地下化引進 電錶日後掛在牆面外


排水管部份 一樓在地板配好管 上方再鋪 36分清石子 二樓以上 則用大樓管道間工法
