善用生活小智慧DIY之小確幸! " 修傘... "

Jason_sss

最近幾年 家中陸續出現壞掉的手機
觸控面板無動作 或錯亂動作
反正廢了 就只好殺肉了
手機電池 如果還夠力 改一下 可當行動電源

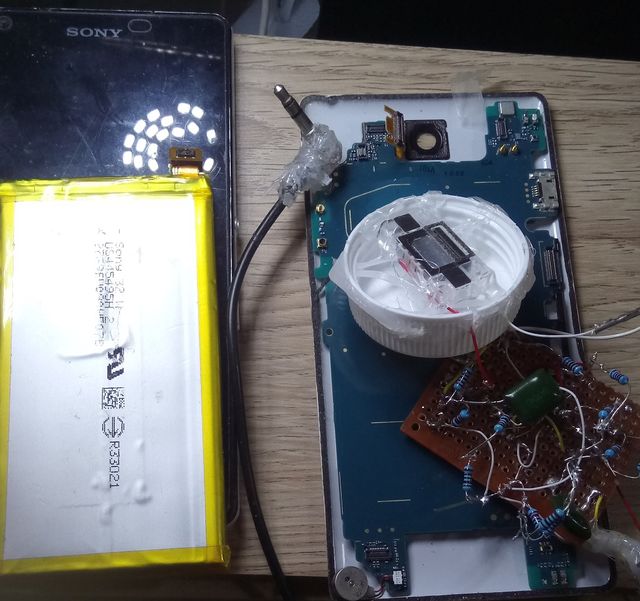

圖中sony 手機 就順便將喇叭拆下
順便用電阻 電容 OP 放大器 改成 擴音喇叭
零件成本 小於 NT 20 .  順便做一些電子電路實驗

alpha

Jason_sss 發表於 2019-1-12 20:57
最近幾年 網路上說 LED 燈泡 省電環保
所以家中所有燈泡都換了 LED 燈泡
發現各種廠牌 LED

DC直接供電的話可以考慮在接LED前用 LM317 做限流 , 依照圖片上來看 , 猜測是 5730 的 LED , 5730 LED 極限為 150mA , 限制在 120mA 大概就比較長命百歲 , 不過DC12V一串只能接3顆(假設 LED VF=3.2)

大地彩妝師

Jason_sss 發表於 2019-1-12 21:10
最近幾年 家中陸續出現壞掉的手機
觸控面板無動作 或錯亂動作
反正廢了 就只好殺肉了

"電阻 電容 OP 放大器 改成 擴音喇叭
零件成本 小於 NT 20 .  順便做一些電子電路實驗"

想請教
這些電子電路的知識
要去那裡補？

Jason_sss

大地彩妝師 發表於 2019-1-13 13:07
"電阻 電容 OP 放大器 改成 擴音喇叭
零件成本 小於 NT 20 .  順便做一些電子電路實驗"

google 一下 "LM386  電路圖" 就有人分享
簡單好用的音頻放大器晶片LM386
http://blog.cavedu.com/2014/10/2 ... 9%B6%E7%89%87lm386/

LM 386  露天拍賣 三個 9 元
https://goods.ruten.com.tw/item/show?21402216077406

我目前是用 LM324 自己兜線路 正在買 LM 386
看效果哪種好

barner

Jason_sss 發表於 2019-1-13 13:32
google 一下 "LM386  電路圖" 就有人分享
簡單好用的音頻放大器晶片LM386
http://blog.cavedu.com/20 ...

lm386 拿來當 警報 電鈴 只為音頻效能的功放 是ok 的

但如果拿來當音樂amp 就不置評

eastern

Jason_sss 發表於 2019-1-12 20:57
最近幾年 網路上說 LED 燈泡 省電環保
所以家中所有燈泡都換了 LED 燈泡
發現各種廠牌 LED

可否詳述一下,或許可造福2home...

損壞的就無法修復了吧?...

先前也是響應節能,購買過一顆$300 MIT的來安裝,沒想到都熬不過一年一一GG...

還好老闆有說過用沒多久壞了!可替換!...但是後來換到XXOO...

因為共買了七顆都OUT了!

後來小舅子告知用省電燈泡就OK啦!既便宜壽命又長也!...

barner

alpha 發表於 2019-1-13 08:53
DC直接供電的話可以考慮在接LED前用 LM317 做限流 , 依照圖片上來看 , 猜測是 5730 的 LED , 5730 LED 極 ...

我的不負責認想法

led 本來就是 二極體

交流有效值為 110V

半波整流 平均植為 0.318 vm = 110*0.318 =35

半波整流 有效值是 為0.5 vm =110*0.5=55

取平均

35+55=90  90/2= 45

假設 LED VF=3.2

45/3.2 = 14

所以 一個交流電壓 110v 直接串接 14個  5730 LED

應該可以正常點亮  不需要變為直流 也不需加限流電阻

不知是否可行


大地彩妝師

eastern 發表於 2019-1-13 18:04
可否詳述一下,或許可造福2home...

損壞的就無法修復了吧?...

印象中
省電燈泡很像不會比日光燈管好
省電燈泡是比白熾燈泡省
不會比日光燈管省
一切只是文字遊戲
不知正確否？

Jason_sss

eastern 發表於 2019-1-13 18:04
可否詳述一下,或許可造福2home...

損壞的就無法修復了吧?...

關於 LED 燈泡
我拆過幾種不同壞掉的燈泡
每家的 AC to DC 變壓模組電路都不太相同
因瓦特數不同 裏面的 LED 顆粒數目不同
Example 1 :
LED 顆粒共 39 個
13 顆串聯 再 三串並聯

Example 2 :
LED 顆粒共 18 串聯

所以 example 1 , 2 需要得 DC 電壓
絕對不會相同

唯一相同的是燈泡壞了 LED 幾乎都是好的
所以我會改 LED 線路 統一用 DC 6 V

大家提問的 更專業 細節的問題
可能要呼叫 rdmigo 兄提供意見了
我怕誤導出不正確的結論 耽誤大家
========================================
現在的電子產品 便宜但不耐用
明明只壞一點小零件 廠商做成很難拆解
很難再利用
其實應該立法 LED 燈泡 要做成標準化,模組化
單單我家就壞了十多顆 LED , 估計台灣被丟掉的
壞LED 燈泡 超過 數千萬顆
這數千萬顆 LED 燈泡 90 % 以上的電子元件 都是好的
明明應該是環保省電的 LED 燈泡 變成造成大量電子垃圾的禍因
真是不幸!!!

alpha

barner 發表於 2019-1-13 19:19
我的不負責認想法

led 本來就是 二極體

AC110 直入LED 會有很嚴重的閃爍 , LED 是否完全等同二極體 , 這個小弟一直在思考 , 只是市面上驅動 LED 都是使用定電流的方式 , 尤其是大電流的

其實小弟有做過這些實驗 , 當 1W LED 還是很貴的年代 , 小弟曾經串過49顆白光的食人魚LED , 電源部分採用 AC110 全波整流帶22uF/250V的濾波電容 , 這個燈只亮了約三個月就開始光衰了 , 猜想可能是食人魚LED散熱較不好 , 或是其他原因 , 後來 5730變很便宜時一樣用全波整流帶 100uF/400V濾波電容 , 用LM317 限制 120mA 的電流 , 串 40顆5730 , 亮了一年多 , 每天點亮12小時至今 , 沒有光衰 , 依然正常工作 , 5730的LED 中間有一個 PAD 是可以當成散熱用的 , 小弟是用廠製的電路版來做熱傳導 , 將電路版鎖在 AR111 的 LED燈具上當散熱 , 自製的電路版不好做灌孔 , 只好花點錢請工廠做 , 當然用鋁基板會更好 , 只是市面上找不到40串的鋁基板
