供水問題請教

Jamestsai210

smhu 發表於 2018-2-22 21:34
會發生虹吸現象的前提是灌溉區的開口低於水塔液面，以及自來水供水量不足的情況，造成在三通頭那邊是負壓 ...

理論上自來水這段管路已經高於水塔裡頭的液面，
自然會破真空，虹吸效應會減少。

可能16mm黑管無法提供完整的破真空狀態...

edwin9135

姜姜好 發表於 2018-2-22 22:02
防止虹吸 .採用真空斷路就能防止

真空斷路？

Jamestsai210

edwin9135 發表於 2018-2-22 22:20
真空斷路？

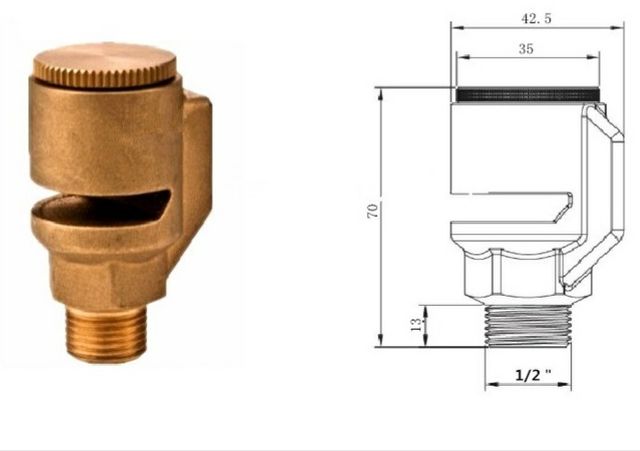

類似這樣的，安裝在最上方管路開始下降的地方前面。
可以破真空，避免虹吸狀況。

smhu

如果是因為流速造成管內低於大氣壓的現象，那麼就在硬管的終端要接黑管前，做一個三通，然後裝上一個(重力)單向閥，方向是向下，事情就可以解了...



我們在田裡頭接那個是為了避免從供水到停止供水時，因為壓力急劇的變化，導致管壁破裂時用的。

edwin9135

Jamestsai210 發表於 2018-2-22 22:40
類似這樣的，安裝在最上方管路開始下降的地方前面。
可以破真空，避免虹吸狀況。

這零件名稱是？

edwin9135

smhu 發表於 2018-2-22 22:42
如果是因為流速造成管內低於大氣壓的現象，那麼就在硬管的終端要接黑管前，做一個三通，然後裝上一個(重力) ...

是水錘吸收器？

Jamestsai210

edwin9135 發表於 2018-2-22 22:55
是水錘吸收器？

真空破壞器，真空破壞閥。
大概就問的到了...

edwin9135

Jamestsai210 發表於 2018-2-22 22:57
真空破壞器，真空破壞閥。
大概就問的到了...

了解！
謝謝！

smhu

edwin9135 發表於 2018-2-22 22:55
是水錘吸收器？

沒有那麼多科技啦...做農的就只會用便宜的東西，通常一般人叫它逆止閥，又稱為單向閥。它有方向性，在這個例子裡頭當管內水的壓力大於大氣壓時，就會把閥往上推，然後水就被擋住不會噴出。當管內的水壓低於大氣壓時，水頂不住閥門，因此閥門下降，造成空氣進入管內。

簡單的東西就可以破真空了啦...那東西就是出現在您的水塔出水口前裝的那一個吧？因為逆止閥有分有壓與無壓的，無壓的是靠重力，所以只能裝在垂直的方向，如果是水平方向的逆止閥要裝有壓的(裡頭有彈簧去頂住閥門)。

通常無壓止逆閥的方向都是裝成向上，也就是擋水讓它不能向下，但這個例子剛好相反，是要擋水不能向上，而當不能擋水時空氣就會跑進去管內，平衡管內是負壓的情況。

註：所謂的正壓、負壓是與大氣壓力比較。


FlyNews

edwin9135 發表於 2018-2-22 21:29

因地下水無法自動供給，故以此供水方式。
當水桶有水時，由水桶供應。若無水時則由自來水供水灌溉。

原先都由自來水灌溉。
此系統建置完成時，那星期(5天)仍由自來水供給，後發現水桶水少了約1/4。
關制水閥後水就沒減少
當水桶有水時，由水桶供應。若無水時則由自來水供水灌溉。 ...

因為自來水水壓較大,水塔和自來水又共用灌溉出水管,才會把水塔裡的地下水吸出去供水,
水塔地下水減少,代表少用自來水,而水塔裡沒水,自來水有定時器可照樣供水...
不就是為了省水費,才又增加地下水抽水機嗎?
照理來說水塔裡的地下水被吸走1/4可省點自來水費,不用改啊!

若又擔心水塔裡的地下水不夠+自來水停水,

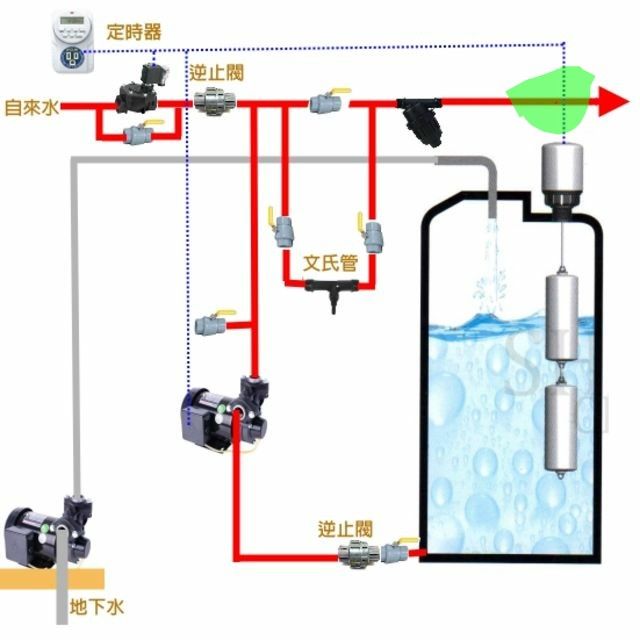

則可水塔再增加自來水供水,自來水管分接在定時器後,水塔槓桿式水位浮球的水位可設低一點,
就只會在定時器開啟自來水供水時,順便把水塔補水,水滿時由槓桿浮球止水。

而一般正常接法是...不管是地下水、自來水全都經過水塔,只靠水塔出水灌溉,。
自來水直接供水會含氯,影響有多少難說? 但經過水塔放置一段時間可減少氯。


而問題源頭是:因地下水無法自動供給，故以此供水方式
所以,只要讓地下水可自動供水,即可把自來水關掉節省水費。
(用自來水灌溉很傷本! 種出來的未必夠繳水費)

只用地下水,把自來水咔擦掉,可用一般透天厝接抽水馬達或加壓馬達的方法:
1. 若馬達在1HP以內,抽地下水改用加壓馬達,水塔再裝個槓桿式水位浮球,以管壓偵測是否需補水。
  (若水塔和馬達距離遠,兩者之間可不用拉電線)
2. 若要用原本抽水馬達,水塔要再裝個液面控制器 ,水位滿時抽水馬達斷路,低水位則通路抽地下水,
3.但若抽水馬達超過1HP(0.75KW),液面控制器要加裝交流接觸器,才不會電流太大而減少接點壽命。
   (一般5樓以上水塔會裝交流接觸器,液面控制器只需一點點電流,用幾十年接點都不會壞。)
