自動澆水系統老跳電

森林小屋

akirahsiao 發表於 2020-2-10 14:22
Hongjen 大大您一語驚醒夢中人!

原來的設備是灌澆400坪的網室,

如是這樣情形,要慶幸的是跳電而不是爆管

米粒

akirahsiao 發表於 2020-2-10 13:27
兩位老大，感恩意見。

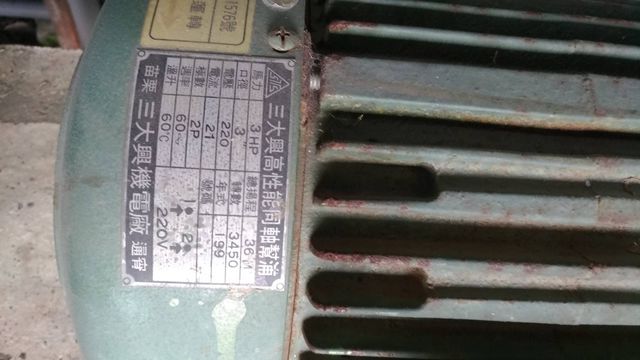

網室只裝一台3HP馬達，
噴水裝置只有兩排十個噴頭。

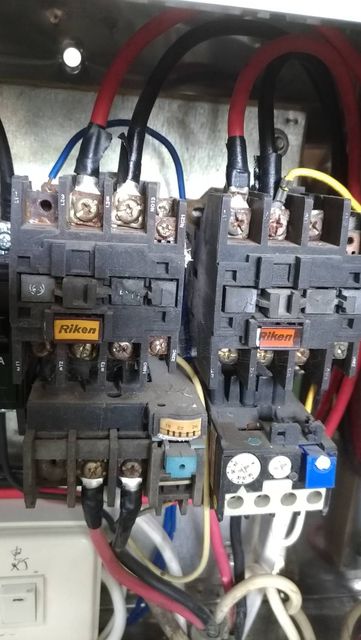

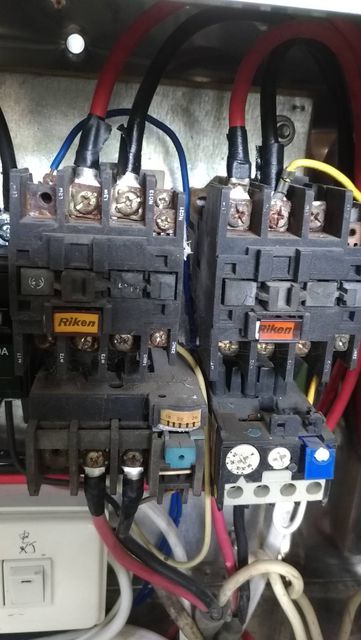

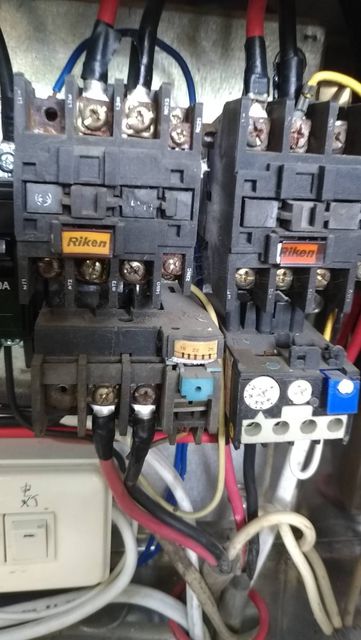

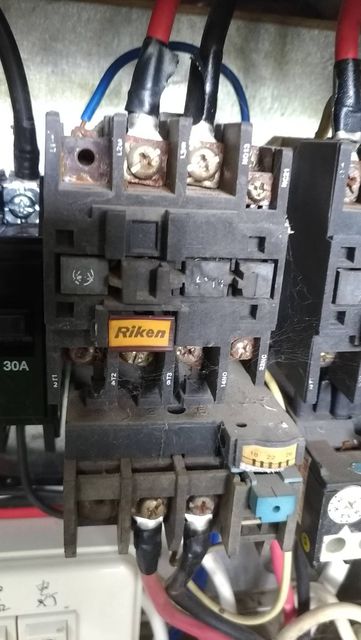

圖二那個是磁簧開關，這些磁簧開關太老舊了，裡面的接點肯定不良，
你可以在其作動的情況下約半個小時，摸看看是否會發燙，
且看看在作動的剎那是否有火花發生，如會 那就是這個造成跳電的...

Blue1120

噴水馬達馬力太大，出水噴頭太少，造成重載需要電流上升所以NFB就跳掉 +1
入水端加個過濾器...另外建議拿勾表量一下電流看看！

smhu

雄雄想到開板大的

沒想到幸福日子沒過幾天，平均每三天就跳電一次。
那個線路還挺複雜，

；想請教開板大的是那一個在跳電的呢?是無熔開關還是電磁開關呢？

akirahsiao

感謝各位大大的提醒及意見!

當初裝噴頭測試時老爆管,以我這菜鳥的想法以為是水管老舊!

所以每爆一個地方就換水管,都快被我換光水管了,後來買了50支水管備用!

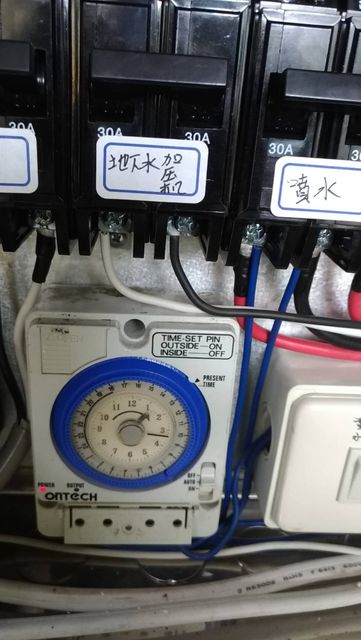

1. 跳電的是無融絲開關,就第一張相片那個裝置.

2. 第二張相片的裝置看起來還真的挺老舊的,是應該換新了!

    因為每次噴水都不在現場,所以不知道會不會發熱!

森林小屋

akirahsiao 發表於 2020-2-12 11:58
感謝各位大大的提醒及意見!

當初裝噴頭測試時老爆管,以我這菜鳥的想法以為是水管老舊!

原來早已經先爆過,
那該慶幸,只有爆管與跳電,沒有把馬達燒了,3馬可不小條

smhu

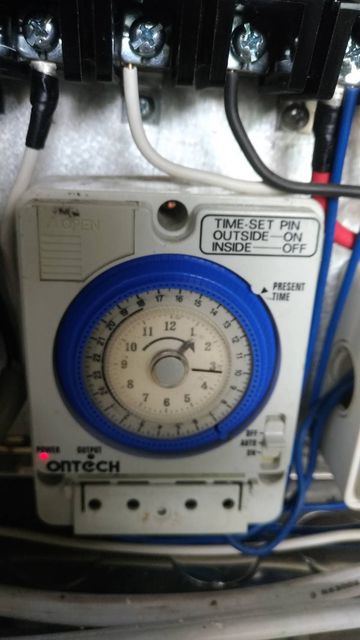

基本上那段電路的連接應該是無熔開關接2路，1個到定時器，另外1路是主要耗電的，接到電磁開關。定時器動作時，通電給電磁開關讓電磁開關接通（閉路），這時3HP的迴路通電開始運轉。

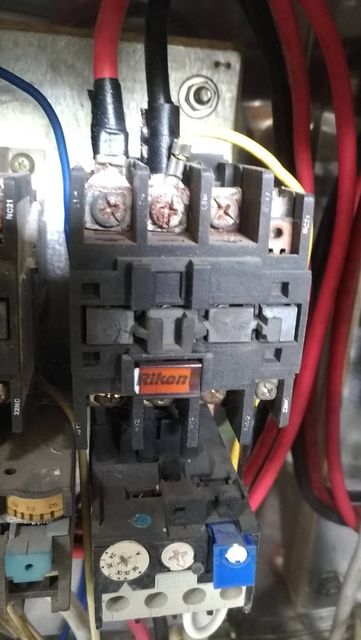

但是看圖2右邊的電磁開關有加積熱電鐸，當通過的電流大於限定值時，理論上應該會跳脫而成開路狀態才對。除非說電磁開關有什麼故障，但依我使用的經驗是電磁開關的可靠性高於無熔開關咧...

除非說....（不要相信）迴路有漏電...

另外白痴的請教，這些是110還是220的啊？

森林小屋

定時開關承受不住大電流直接經過,

akirahsiao

smhu 發表於 2020-2-12 19:34
基本上那段電路的連接應該是無熔開關接2路，1個到定時器，另外1路是主要耗電的，接到電磁開關。定時器動作時 ...

這整組電路去年六月請水電整理過,

共花了8670元,所以應該不會搞到漏電吧?

上面那些標示都是水電商幫我註明,不然我哪搞得清楚?

這次增加10個噴頭,共已有20個噴頭,

感覺好像水壓還是很大,一個噴頭約可噴到7米直徑範圍!

本來以為加10個,水壓會減少一些,但好像沒差多少!

大概總數要加到50個看有沒有辦法不會跳電?

eastern

akirahsiao 發表於 2020-2-17 17:01
這整組電路去年六月請水電整理過,

共花了8670元,所以應該不會搞到漏電吧?

是否有一種叫"調壓閥"或"洩壓閥",可以安裝在管路上

避免壓力過大!
