板模的問題

akirahsiao

taiwanbigmary 發表於 2020-9-25 13:54
老輝爵前輩!  07u7n達人!
不是作排水溝啦！圖裡是現在已存在的，
要作一個跨越的能進入內部的地方，

Marry 大大,
還是照一張現場照,
站上高手如雲,
熱心者更多!
這些高手一看一定能提出各種建議!

taiwanbigmary

也是，再去那，照看看，現場也是風吹草低。
手繪那個，就是現場剖面圖，
於今，是板模搭法要問，
還有就是鋼筋的施用，
路上，有看到一些相似的東西，
就是四下無人可問，
~~~

o7u7n

溝蓋的話,兩端跨距小,高低落差不大,建議可以用鐵板,底下角鋼或C型鋼補強,可以耐好幾噸沒問題,用混泥土雖耐壓但封死以後要清水溝不容易,鐵板輕比較好搬

taiwanbigmary

o7u7n 發表於 2020-9-28 11:26
溝蓋的話,兩端跨距小,高低落差不大,建議可以用鐵板,底下角鋼或C型鋼補強,可以耐好幾噸沒問題,用混泥土雖耐壓 ...

謝謝你的解說，
是說用什麼樣子(規格)的鐵板?
落差有50幾公分吧！在120跨距，
C型鋼是作鐵皮屋頂的那種?
恰巧有幾根C型鋼。

老輝爵

跨距120落差50，大概會是一個略大於22度的斜面，
如果是用100*50*3t的C型鋼來當架橋，每公尺的承重接近一噸，如果還嫌不夠力，
可以兩片C鋼背對背焊接或者用螺絲鎖緊

taiwanbigmary

老輝爵 發表於 2020-9-28 14:31
跨距120落差50，大概會是一個略大於22度的斜面，
如果是用100*50*3t的C型鋼來當架橋，每公尺的承重接近一噸 ...

幾根呢？
間距多少為好?
希望通行者看去，就是有一條3~4米寬的通路。

thinkpadla

下面支撐的C型鋼，就二支合成一支，看是要開口對開口焊接，或是背對背鎖螺絲，都可以
基本上是抓車輪的位置各鎖二組，一共是四組，八支C型鋼
靠路那端，可以的話，就切挖一個開口，可以放C型鋼，再固定

跨距120，寬3-4米，那最省料的是放一整片8mm*5尺*10尺的鋼板(約1524mm*3050mm)
這是正規品，如果您有其他尺吋的也行

如果有要採用此方式，再細部講解

森林小屋

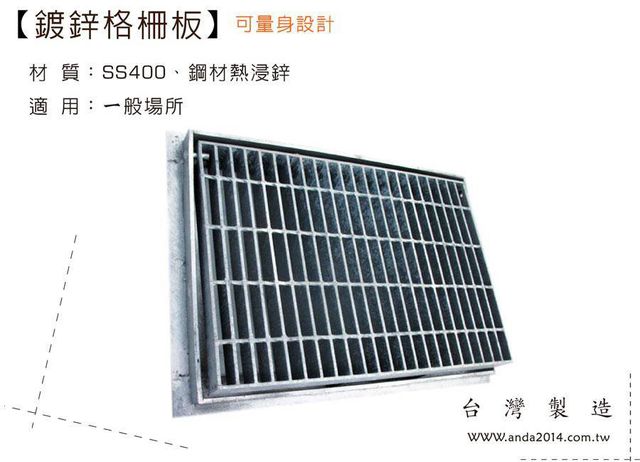

這種水溝蓋,拿幾個去擺一擺就好了,不合處水泥敲一敲,再糊上新水泥就很好用
價格便宜又不貴
http://www.anda2014.com.tw/porta ... 2&cnt_id=273435
