對流換氣輕鋼構節能環保綠屋-2012-2014/6月完工照

照像機

pari 發表於 2013-9-23 17:03
照大，我看您的連結只有路徑，是不是試看看把那個檔的檔名也包含進來

我再試看看



還是不行 圖片上傳 無法用 PDF的檔

adamchen

照大您好：最近想蓋輕鋼構的房子在竹東芎林山上，正在蒐集資料，可否e-mail一些造價資訊給我呢?感恩！adamjwchen@gmail.com

肥龍在田

照像機 發表於 2013-9-9 10:20
去年中至今年初 完成新社的新屋 業主已入住數月 也經過了暑假的熱浪 到目前為止也是沒安裝冷氣 因為地理位置 ...

好悶啊! 本來想今年有機會開工

結果八個月過去了，還在跟水保課奮戰中! 看來今年我的要開工有難度

照像機

檔土牆及水庫的板面還沒拆模養護中

利用空檔 把夾層先施做及鷹架組立好

因為有噴水養護 所以水庫水泥版面及樓承鋼板的水泥 都沒裂痕

鐵工 要先施做 夾層  我特地準備一樣 好道具 借他們 讓其事半平?人輕鬆  答案就在照片中

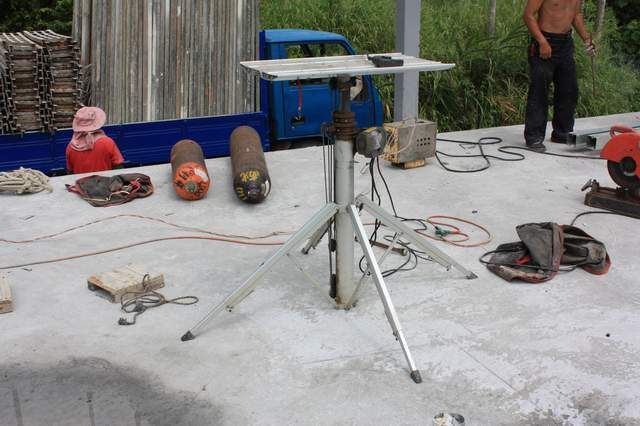

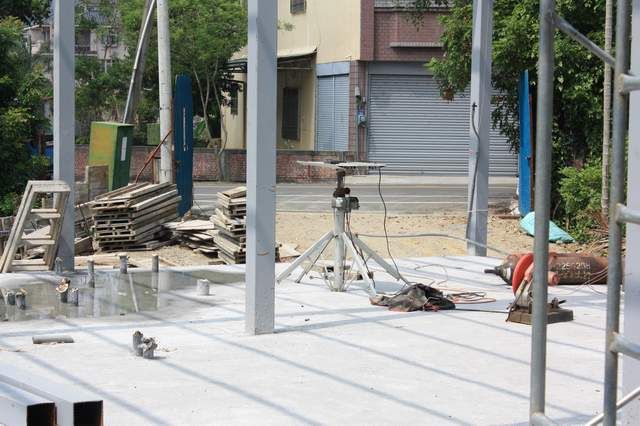

秘密武器 升降機 這是我以前安裝冷氣的生財器具






夾層雙併C型鋼電工加工中

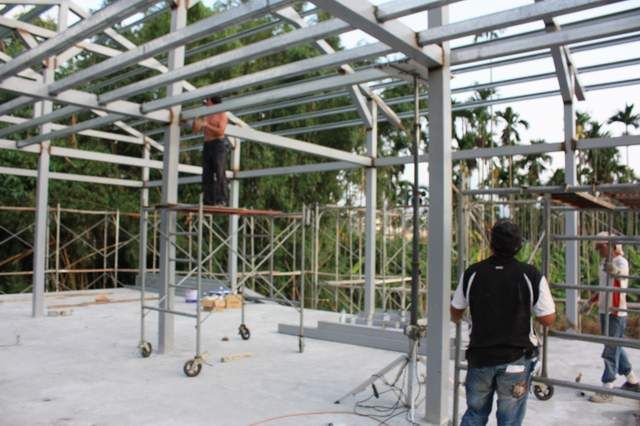

利用升降機將加工好的雙併C型鋼 上升至定點鐵工師父就可以輕鬆焊接

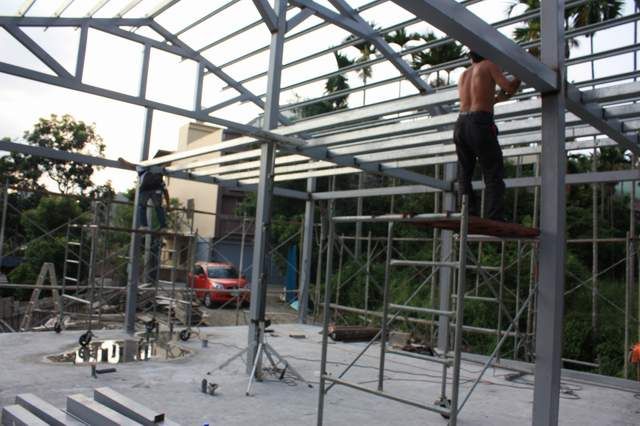

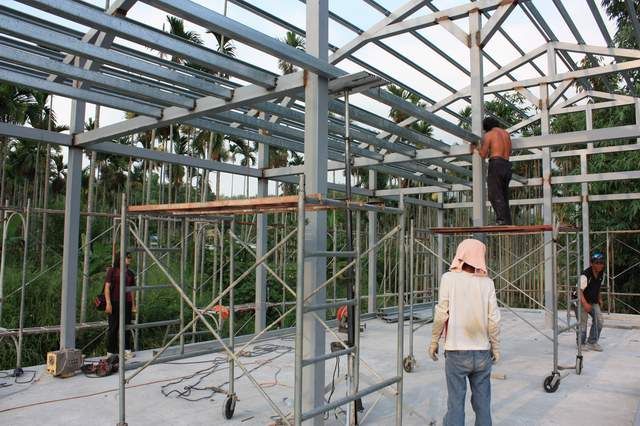

鷹架的師父 也要開始組立鷹架




鷹架先組立二層 要先讓鐵工師父焊接好四垂的鋼架 再上升鷹架

小毛蟲

鋼構能有如此漂亮的外觀真是佩服,

照像機

小毛蟲 發表於 2013-10-2 18:58
鋼構能有如此漂亮的外觀真是佩服,

鋼構不只能漂亮

可抗震 最重要的是 能成為 隔熱 保溫的對流換氣的節能環保屋

照像機

這些天的工作進度 加快速度 假日未休 補中秋節的工作量

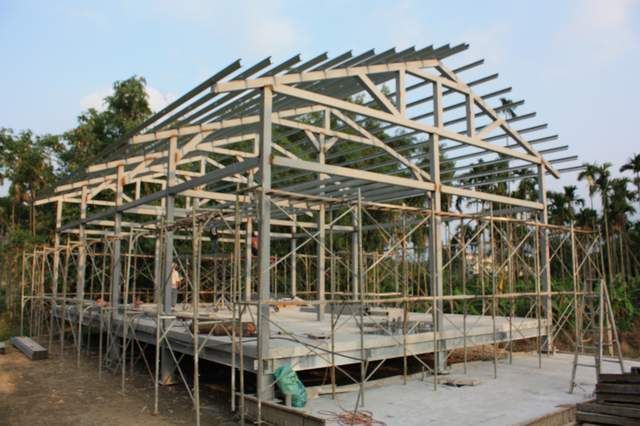

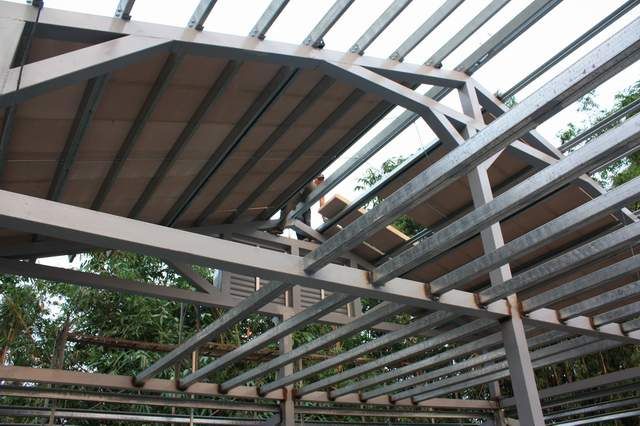

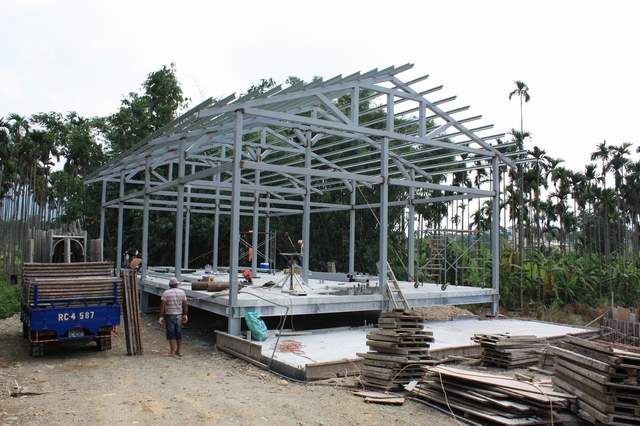

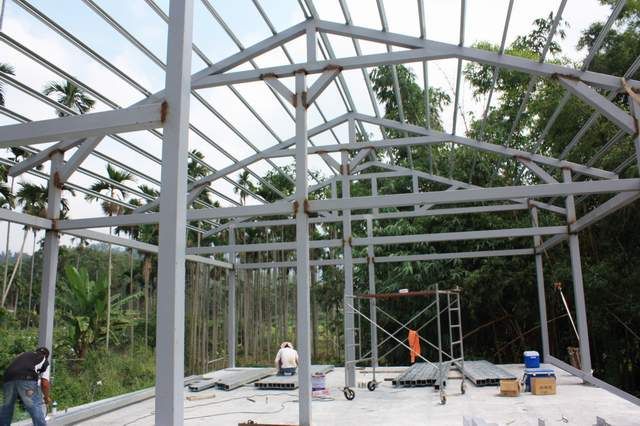

這幾天 做好四垂骨架 夾層鋼構

昨日ALC進場開始安裝 而屋頂瓦也陸續進場 順便把 換氣扇吊裝好 因為地坪大 又加上有夾層 所以使用兩台換氣扇來抽風

因為後方外牆臨別人地界 170 公分 所以 屋頂材及壁材 使用防火一小時的ALC 來取得防火間隔

這幾天 親自下場 聲控吊車  吊車司機驚訝我的吊車工作術語 我說:以前是電信業者 基地台的包商 7-8年間 有時一個月吊

車費用破十萬以上的 所以 戲稱自己已投資 幾台吊車了

看圖說故事 因為在室內 聲控吊車 所以照片有的是 老婆操刀的

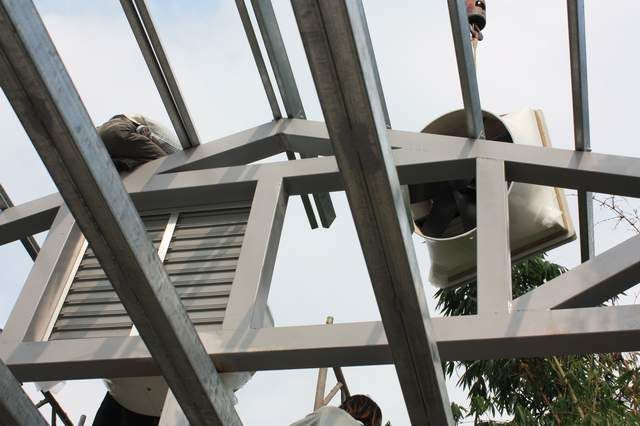

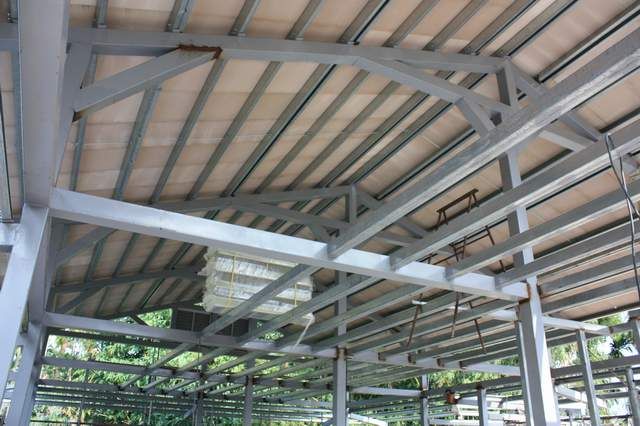

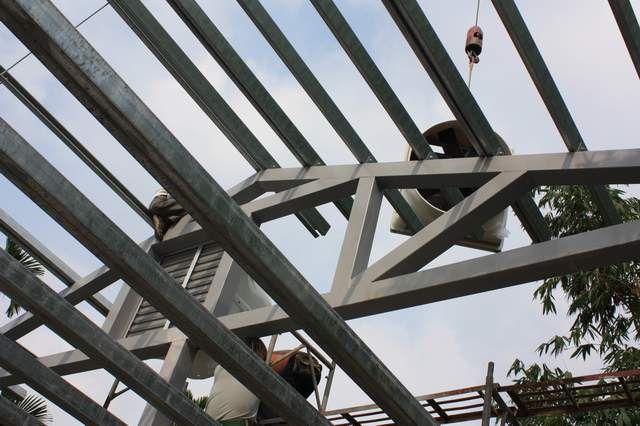

換氣扇吊裝

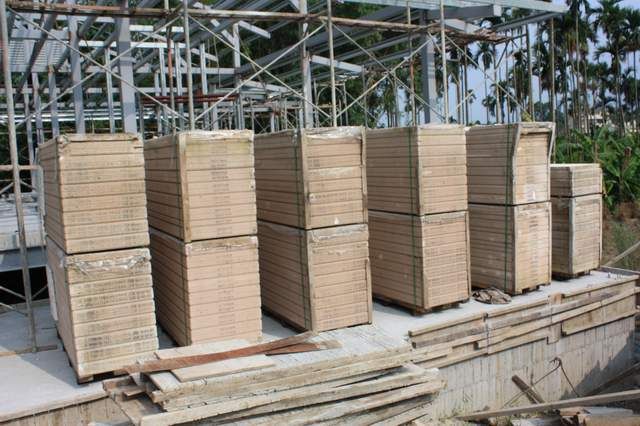

5公分的ALC板 這些是屋頂的量 下次要進 內壁板的量

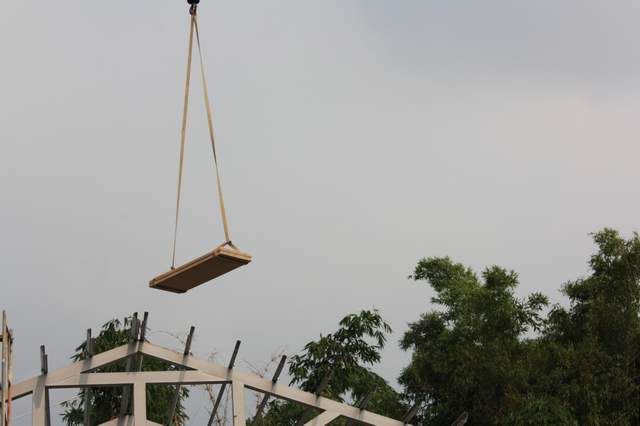

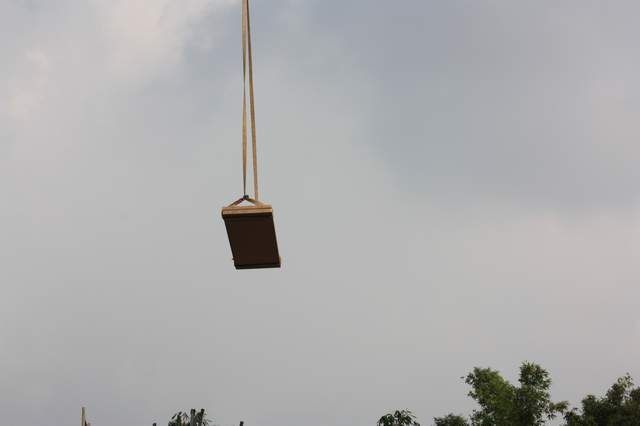

因為每塊 近 37公斤 所以使用吊車來吊裝 每次兩片

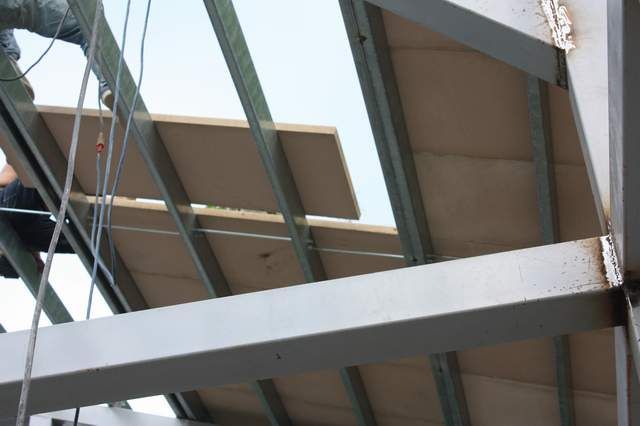

安裝中






安裝好 兩檔位的ALC板

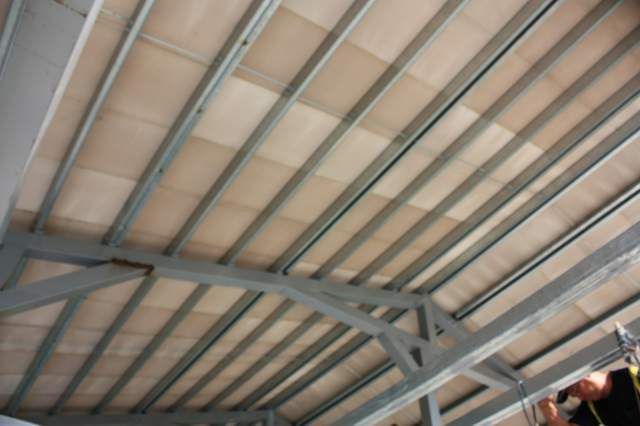

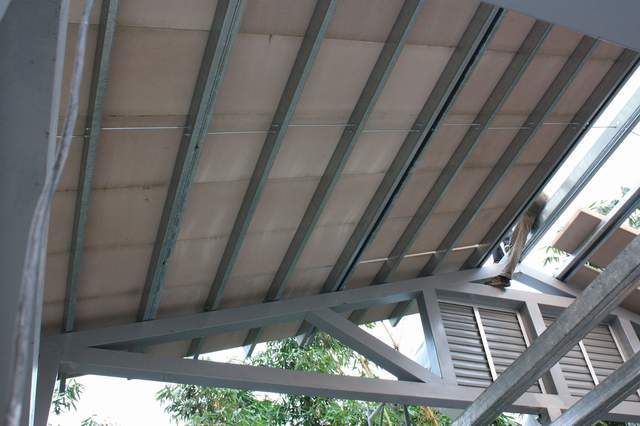

ALC安裝好的內室觀察照 在下方不會感到受到熱 但是屋頂板上的師父 是熱的 大珠小珠落一盤

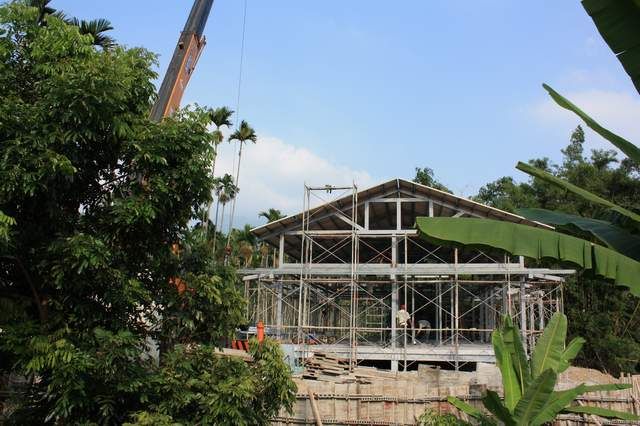

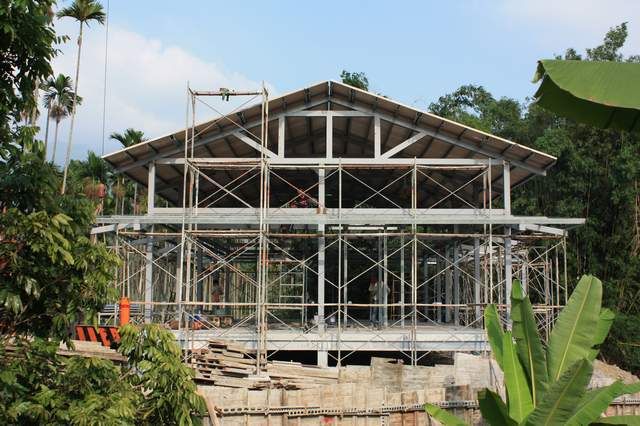

ALC安裝好的外觀照

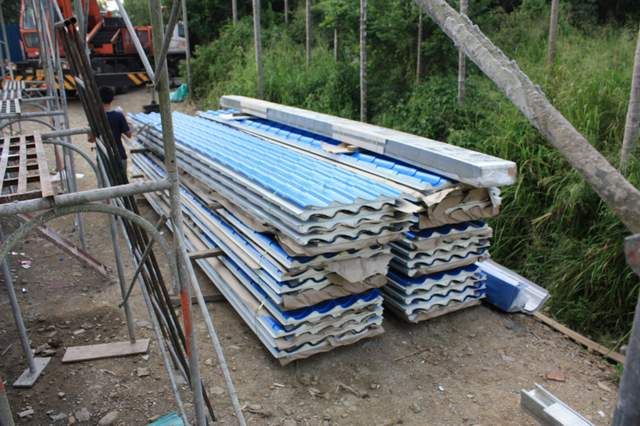

屋頂琉璃鋼瓦 藍鋁色的 很搶眼

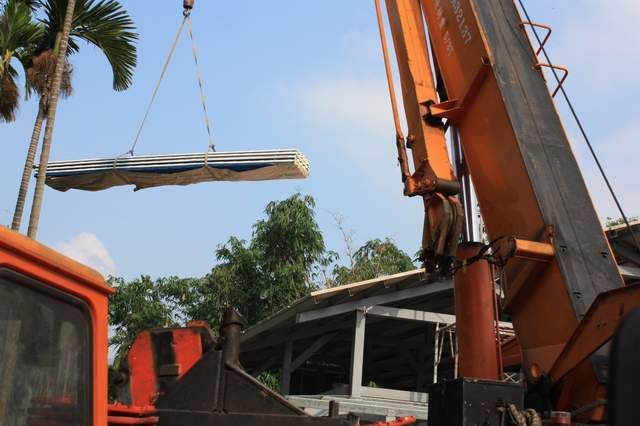

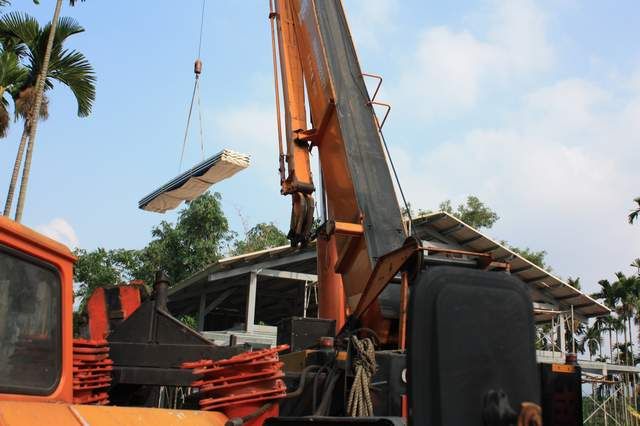

將鋼瓦吊至屋頂 隔日施工





希望這棟能 媲美 阿炮的  隔熱對流換氣渡假屋

hongp

照像機 發表於 2013-10-2 19:56
這些天的工作進度 加快速度 假日未休 補中秋節的工作量

這幾天 做好四垂骨架 夾層鋼構

屋型蠻漂亮!!!!內外牆也都要用ALC板嗎?

照像機

hongp 發表於 2013-10-3 10:52
屋型蠻漂亮!!!!內外牆也都要用ALC板嗎?

在樓上 #233 有提到

http://www.2home.com.tw/bbs/forum.php?mod=viewthread&tid=15332&extra=&page=24

這是第四代工法 外牆的最外面為木紋水泥板+立邦漆(使用透氣配件來形成中空對流牆)+C鋼+內部5公分ALC(立邦漆)

所以 外觀看似木屋 但沒用到木角料 外觀顏色 有 288色的立邦漆 任意組合

也謝謝您的讚美

hongp

照相機 大大:怎沒進度了??
