假日木工 - 全木造露臺DIY記

業餘農夫

km8332 發表於 2016-5-8 14:39
其實我瓜藤架也有一些：

百香果 -

太棒了～

ㄚ懋

km8332 發表於 2016-5-8 10:59
選材篇：
既然決定全木造，再來就是選擇木材。
木材很多種可供選擇，我選的是南方松防腐材。

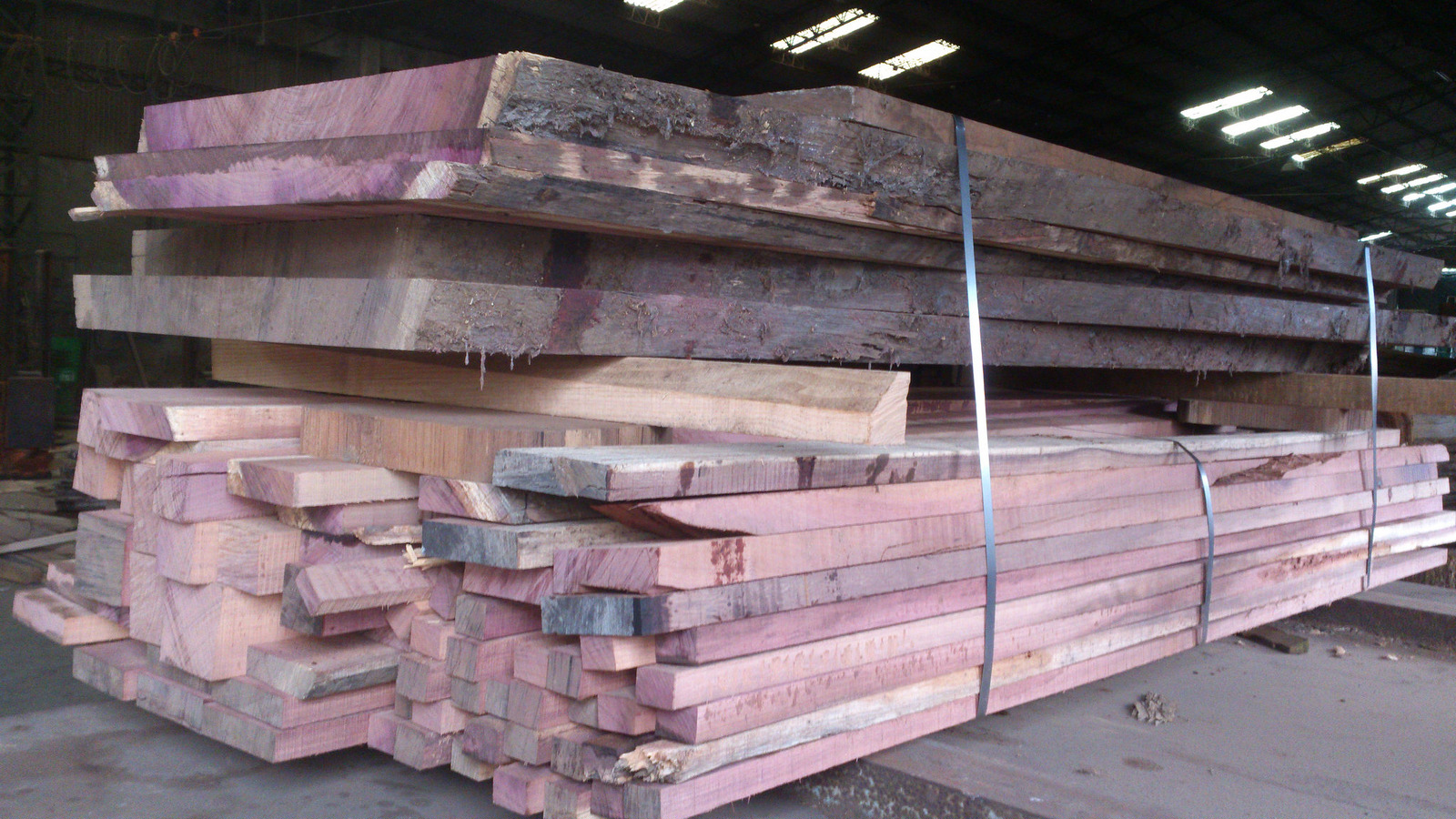

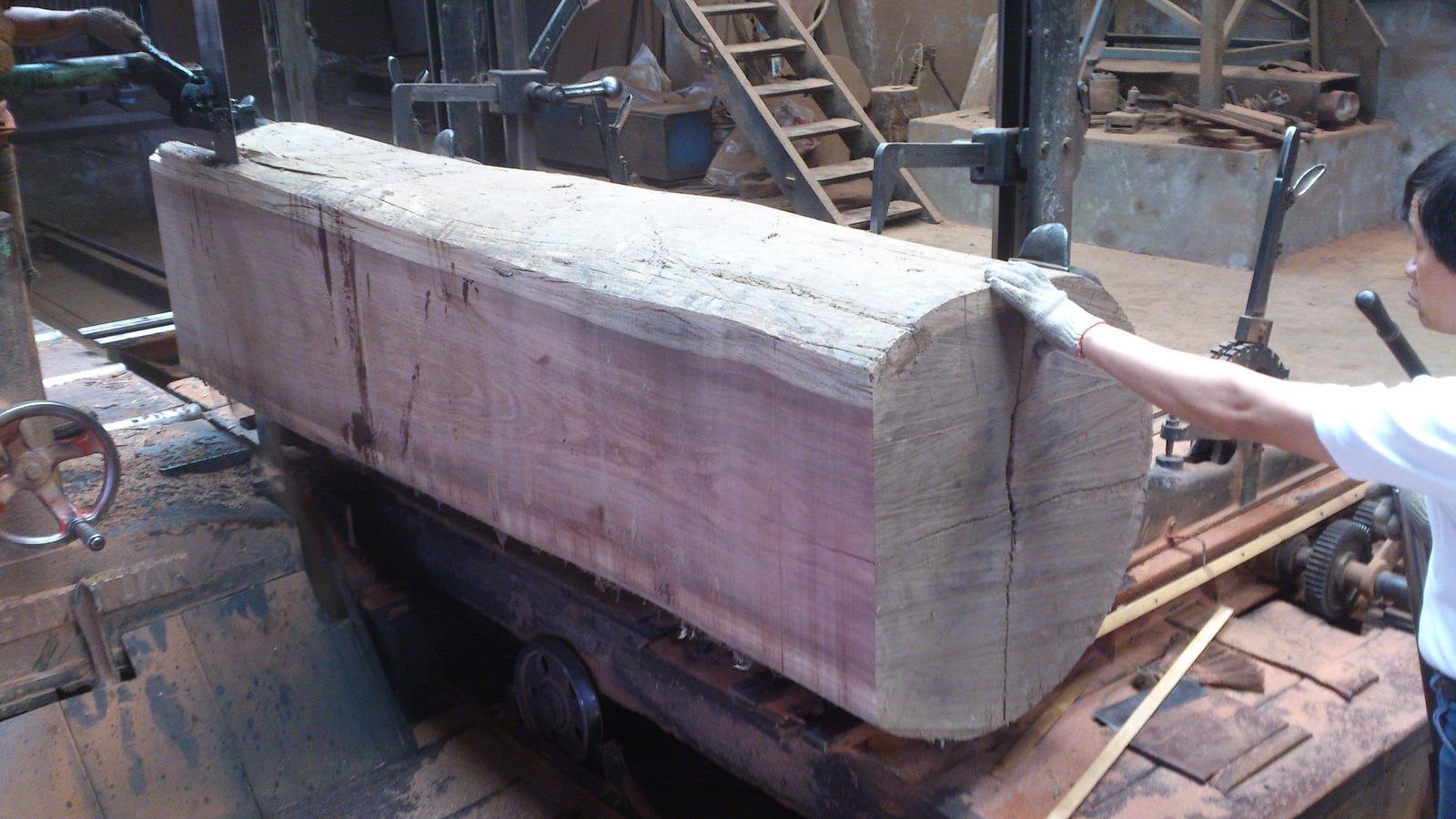

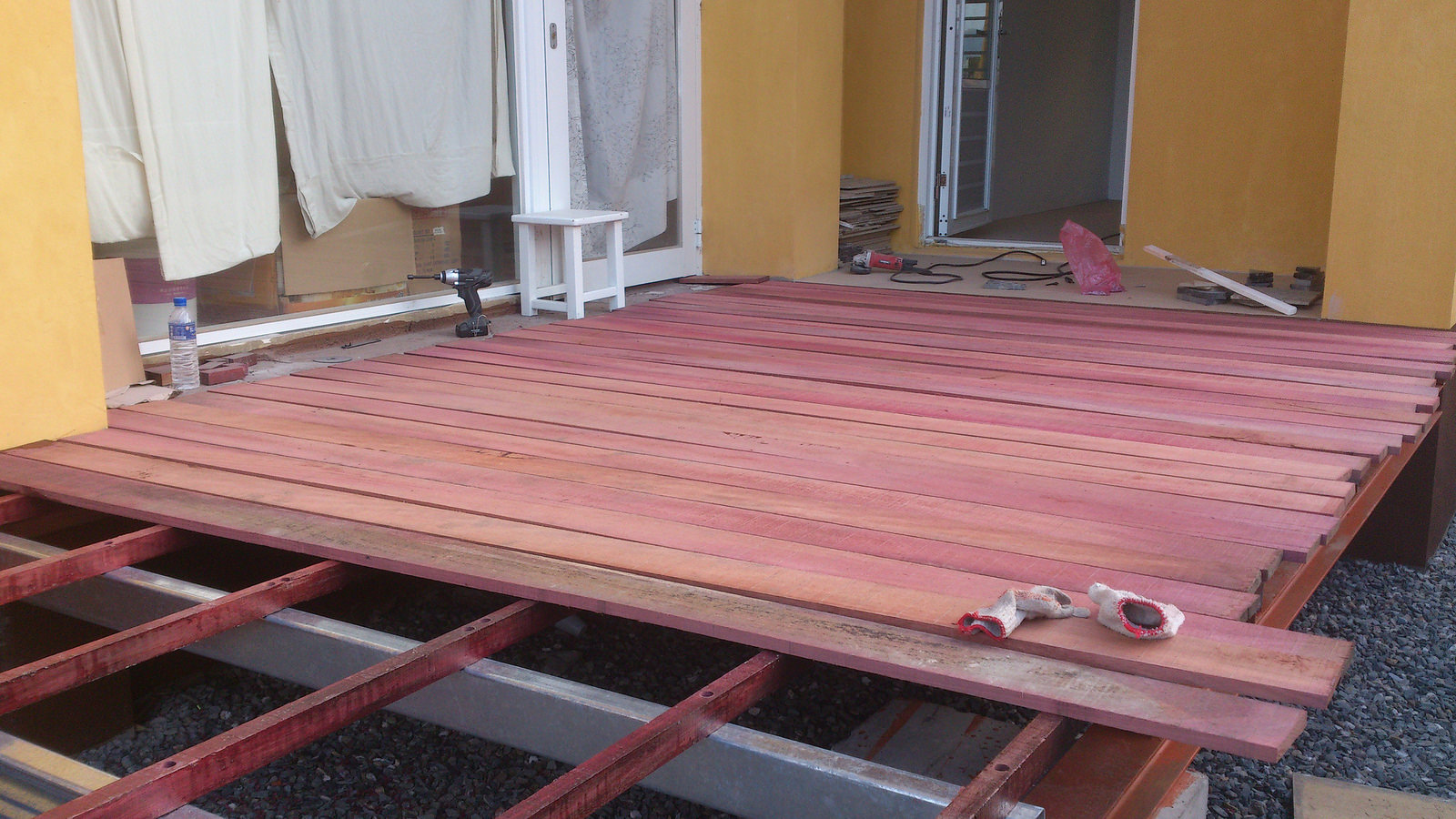

小弟拜讀網路"想做而已"裡面有關於木材的特性及適合的用途，就異想天開自己從買原木(紫心木)開始搞，毫無木工基礎，憑藉一股傻勁，不斷爬文作工課，花了好幾個月，竟也完成了夢想的露台，基礎鐵工配合2home工程先行完成，剩下的就靠一支衝擊電鑽搞定，看到的朋友都人人稱讚，有人問上面沒遮日曬雨淋不久就爛掉了，我說是啊，"露"台就是要"露"，才叫露台，不想兩三年就翻修，所以選擇了耐候性超高的紫心木，再配上戶外專用護木漆，目標撐個八到十年看看，因為木頭太硬了，施工時是吃足了苦頭，不是電鑽罷工就是螺絲斷在裡面，現在想想，還真的要佩服自己，但叫我再搞一次...我說免談，搭好了快一年了，目前除了部份漆膜有些剝落，木材部份都還好好的，有空要來去保養一下

jkq442

km8332 發表於 2016-5-6 16:11
規劃篇：
第一步當然是要決定露臺的位置，我們兩人小組討論置於組合屋外側，露臺地板高度要與組合屋齊平。 ...

真的好有心,我也要好好做筆記學學了  謝謝喔  ^^

km8332

工具篇：

所謂｢工欲善其事，必先利其器｣，DIY施工前要準備好工具。

一定要的：

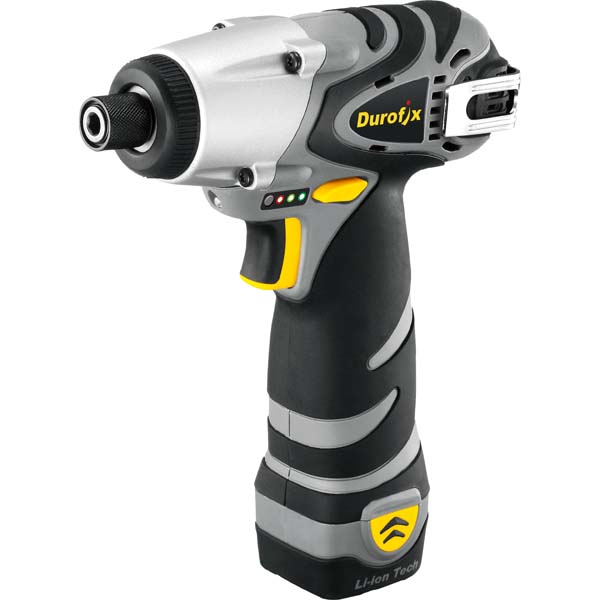

* 鋰電池衝擊起子機
    沒有電動起子機，想要DIY完成木造露臺，幾乎是不可能的任務。




    算算看，地板14cm * 3.8cm, 14呎長的木板要78根，每根要鎖10只螺絲，再加上鎖支架、格柵等，至少上千只螺絲，光想就頭暈，沒有電動起子機，手一定會起水泡。
   而且不要用幾百塊錢的電動起子機，要用扭力大點，最好帶有衝擊的。

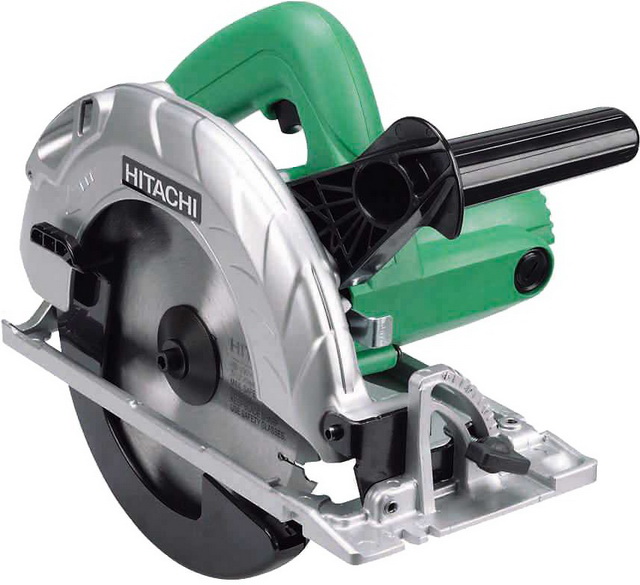

* 手提電動圓鋸機

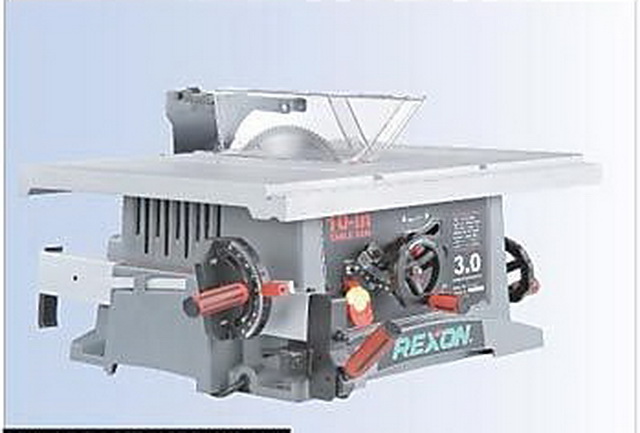

    施工中一定要裁鋸木頭，我原來就有一鋸台:



    可是開工第一天，當我在這端控制鋸台並推著木料前進時，老婆在4米外，協助撐著 8.9cm * 8.9cm, 12呎長的大木頭，兩人沒有辦法同步。為了避免家庭失和，我當機立斷，訂了一台手提電動圓鋸機，從此就過著幸福快樂的日子。

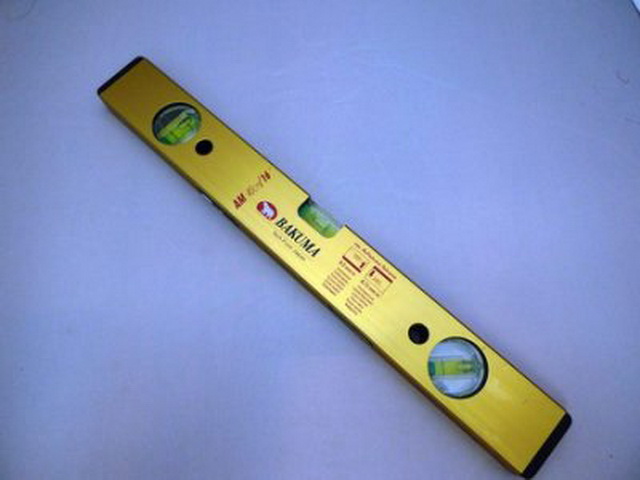

* 水平儀
    這是測量立柱時有沒有垂直，還有地板有沒有水平所必須。




其他像榔頭、鉗子等也是必備品。

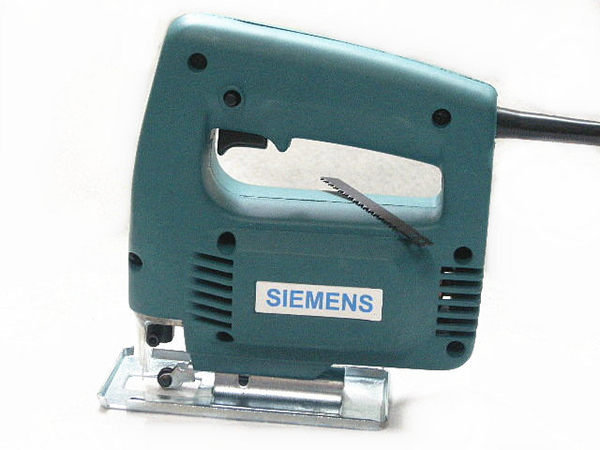

有一項不是一定要，但是最好有，就是電動線鋸機，反正幾百元就買得到。



因為地板碰到支柱，一定要鋸出缺口，這時最好有電動線鋸機，當然如果有耐心，手工線鋸也可以啦！

km8332

ㄚ懋 發表於 2016-5-9 12:26
小弟拜讀網路"想做而已"裡面有關於木材的特性及適合的用途，就異想天開自己從買原木(紫心木)開始搞，毫 ...

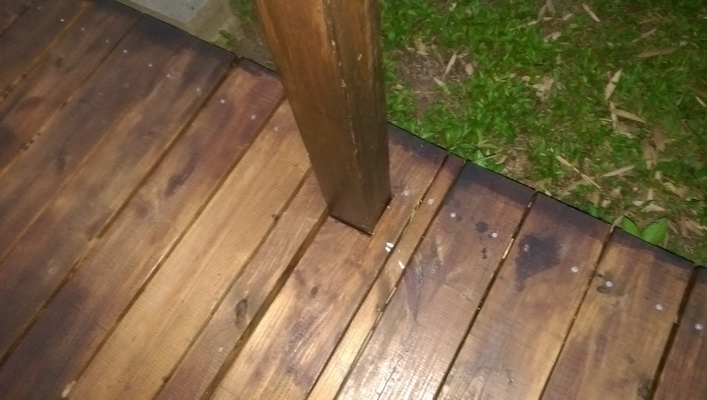

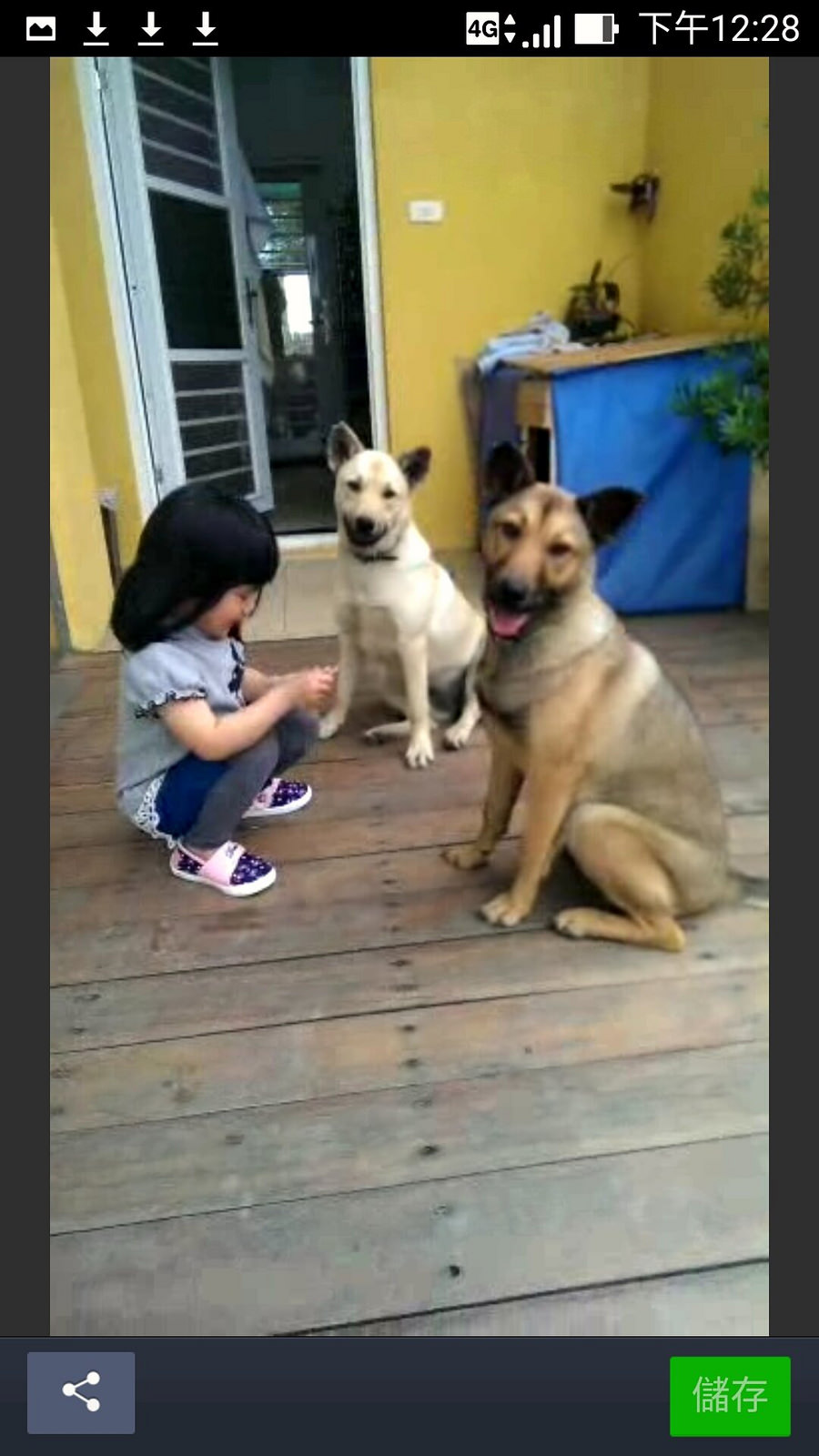

看您最後一張有狗狗的圖片，好像固定地板的螺絲不是不鏽鋼的，會不會後患無窮？

ㄚ懋

km8332 發表於 2016-5-9 16:37
看您最後一張有狗狗的圖片，好像固定地板的螺絲不是不鏽鋼的，會不會後患無窮？

小弟是用白鐵六角梅花頭的南方松專用螺絲，現在螺絲頭的孔都卡灰在那裡，所以看不到螺絲頭啦，對付紫心木，一般鍍鋅螺絲轉沒幾下就斷了...

dmreader

ㄚ懋 發表於 2016-5-9 16:53
小弟是用白鐵六角梅花頭的南方松專用螺絲，現在螺絲頭的孔都卡灰在那裡，所以看不到螺絲頭啦，對付紫心 ...

請問一下，您是用什麼螺絲將角材鎖進C型鋼的呢？

ㄚ懋

dmreader 發表於 2016-5-9 17:22
請問一下，您是用什麼螺絲將角材鎖進C型鋼的呢？

fbike大大分享的，要先引洞及沉孔
http://www.2home.com.tw/bbs/foru ... B%A7%F0%C1%B3%B5%B7

km8332

初步設計(PDR)篇：

DIY除了可享受動手的樂趣外，也可以隨心所欲，憑喜好來決定一切。

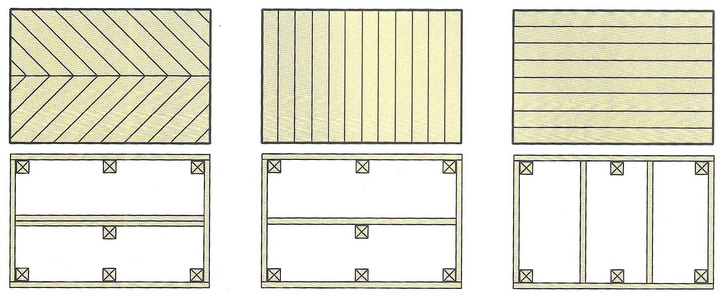

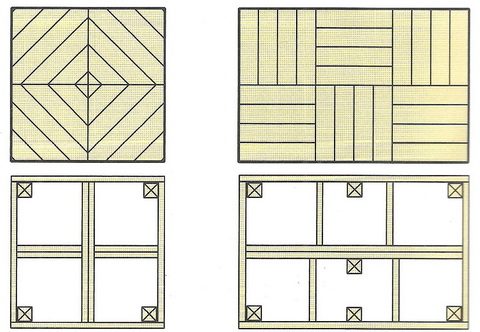

譬如說露臺地板的排列就有很多選擇。

而排列的方式又決定了格柵的走向。

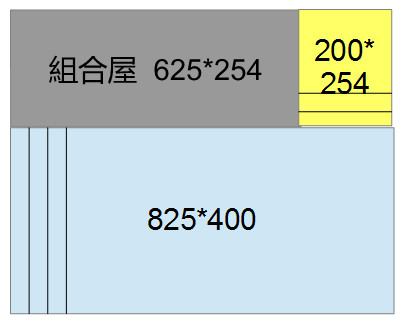

而我的L型露臺，排列方式分兩區域。




在 825cm *400cm 這個區塊採取直的排列，理由是我準備用14呎(約427cm)長的木料，幾乎可以不必裁剪，就可以直接鎖在400cm的框架上，省工又廢料最少。

這樣子，這個區域就需要：

825/14=58.93

59塊14cm*3.8cm，14呎長的木材。

至於 200cm *254cm這個區域，也是採同樣規格的木料，卻改成橫式排列，理由是427cm長的木料，安置在
254cm這個方向，裁剪後只剩約150cm長度，利用有限，浪費可惜了。

而如果安置在200cm這個方向，裁剪後剩約200cm長度，餘料可利用率大大的增加，我正可以用來做6呎野嶽遄C

所以，這個區域就需要：

254/14=18.14

19塊14cm*3.8cm，14呎長的木材。

總共地板要78塊14cm*3.8cm，14呎長的木材。

km8332

細部設計(CDR)篇：

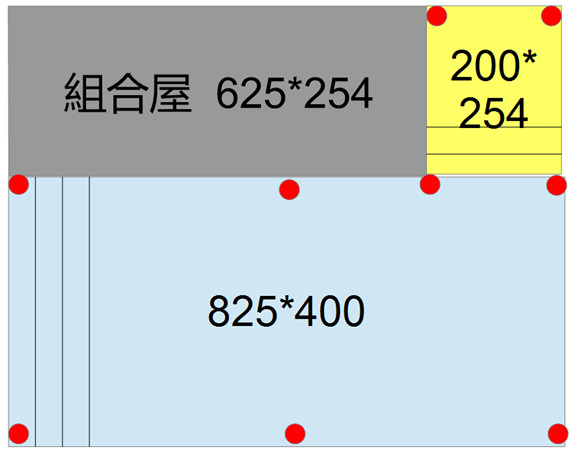

再來就是要決定支柱的數目，支柱分兩種，

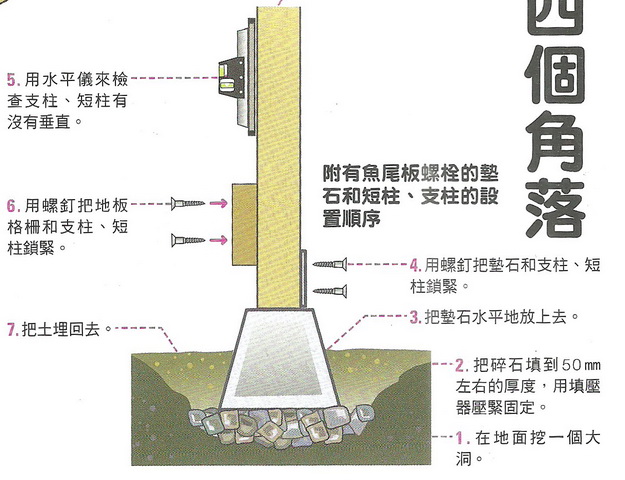

一種是長柱，一端固定在地球上，另一端要比地板高約250cm，




我設計的數量為9根，8.9cm * 8.9cm，長度12呎(約366cm)，可裁下1根35cm的短柱下來，還剩331cm，扣掉比地板高約250cm，地板高35cm，剩46cm就是埋入土裡的深度。

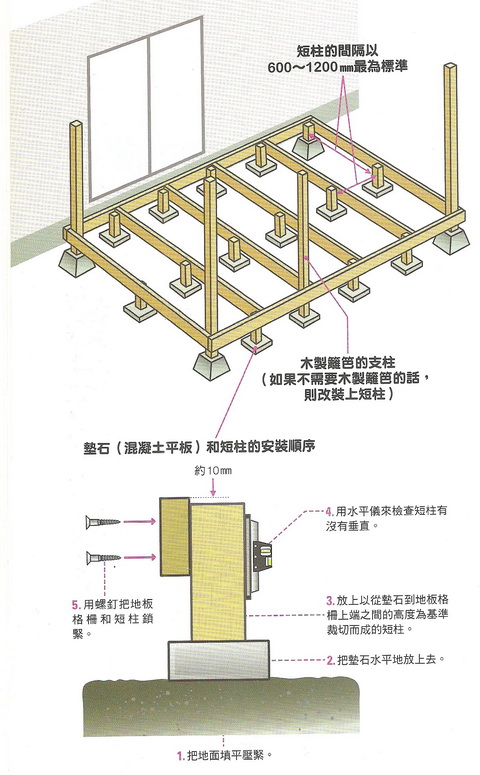

另一種為短柱，35cm長。用來支撐格柵，防止木板彎曲下陷，參考書中是建議間隔60cm到120cm之間，我是折衷又為了計算方便，採用100cm間隔。
