高雄旗山1HOME築屋與築夢記錄

hankuso777

照像機 發表於 2014-8-10 09:24
第三張照片 是不是房子中間的柱子?

放保特瓶的右側 基礎螺栓 是不是 都往外彎  還是照片角度關係  如 ...

感謝 照大 的細心指導~

以下是小弟與營造確認，並且到現場逐一確認後的回覆情形：

(照大1).房子中間的柱子 疑似螺栓往外彎的問題?

的確是照片角度的關係~也讓小弟學到應該逐一檢查確認~爾後記錄時也該加強更詳細~

不過也突顯照大看照片的細心與專業~我們外行的還不知道這些重點是該要注意的...


(照大2).FL 的 RC水泥 是 灌到 柱底板下 還是淹過螺栓 ?

營造答覆：「將會淹過螺栓...」


但是如同 #27樓 照片所示可以發現 "將淹過螺栓的預訂FL高度" 與 "地樑土方回填後的現在高度" 還有一段落差...

另外 "樓板RC水泥灌漿厚度" 在估價單中，在契約規範是15CM，所以後續營造的施作順序就我理解如下：

1.確認鋼骨的部分完成，由水電進場基礎配管

2.再運用基地還有開挖時所挖出的土方，繼續填高地面高度直到FL-15，並在鋼骨柱腳預留區隔空間不讓土方填入

3.鋼網牆進場針對 "牆面外側單面" 與 "該包的鋼柱" 組立

4.水電配管

5.封鋼網牆收尾，之後灌漿....

針對上述我理解的順序(可能有誤解)，小弟產生以下幾的問題：

1.爬文看板上其他前輩施作的照片，鋼柱底板與地樑的縫隙，"應該"填入無收縮水泥 ??

2.1F地面鋪設鋼筋前，"應該"要鋪一層級配 ??

上述兩項似乎都是估價單明細沒有列舉的...

還請版上前輩不吝指導~感恩!

copy

圖不是很清楚,柱有植剪力釘以利混凝土牆面咬合?我覺得這蠻重要的.
鋼柱底板與地樑的縫隙是否填入無收縮水泥,我認為可以要求,但營造商不一定會配合.
最好要求鋪一層級配,水電配管乾淨好施工,瀝水較佳,灌漿前地板鋼筋也較不會接觸土壤.
參考參考.

照像機

hankuso777 發表於 2014-8-11 21:11
感謝 照大 的細心指導~

以下是小弟與營造確認，並且到現場逐一確認後的回覆情形：

如果 FL  RC是灌到螺栓上方(含補強翌板) 那大概 離完成面(FL) 還有近30公分

程序如下 柱底板板下方灌無縮收水泥(縫大很傷無縮收水泥)  水電污排管及電力弱電 地下化的引進及升位

水電管路配好後 回填 3或6分 清石子 至 FL -15  之後再綁地板筋及灌漿



如果營造執意說 工程不含無縮收水泥的話 而您 可以

法一 柱底邊四週 砌磚內緣大於柱底板四週3-5公分 高度為 FL -15  回填 清石子(這一條不要省)  綁鋼筋 灌漿 此時柱底板下 將被RC漿 填滿

法二 柱底邊四週 砌磚內緣大於柱底板四週3-5公分 高度為 FL -15  先罐RC漿至柱底板下 3-5公分 等一兩星期乾後 再來灌無縮收水泥  回填 清石子(這一條不要省)  綁鋼筋 灌漿

此時 若是隔間牆 外壁牆 無預留 升位的鋼筋 要趁 綁 地板筋時 預留出來

至於剪力釘 外牆可以 用 #3 或#4 L型鋼筋焊在外牆的鋼柱上來增加密合及抗拉力 其於 沒包柱灌RC漿的鋼柱 沒剪力釘是 OK的 但是有包鋼柱要灌RC漿的 沒剪力釘或補焊鋼條 就不太優了

copy

照像機 發表於 2014-8-12 08:30
如果 FL  RC是灌到螺栓上方(含補強翌板) 那大概 離完成面(FL) 還有近30公分

程序如下 柱底板板下方灌 ...

照大~
方法一如果在灌漿時確實用震動機把混凝土打入底板下填滿,那是否在 砌磚 及回 清石子這部份可省略?
我看地板的漿料,石子大概也有4-5分大.
縫隙夠高(10公分)的情況,爭取無收縮水泥包商哎哎叫!當時我自己就是用震動機打的.

照像機

copy 發表於 2014-8-13 16:47
照大~
方法一如果在灌漿時確實用震動機把混凝土打入底板下填滿,那是否在 砌磚 及回 清石子這部份可省略 ...

方法一如果在灌漿時確實用震動機把混凝土打入底板下填滿,那是否在 砌磚 及回 清石子這部份可省略?

以旗山為例 FL 完成 將近 30公分 要用全RC 成本太多了 營造商一定不願意 而且30公分RC 鋼筋也要搭配到 2H2V(雙層雙向)#4 @15公分 那 營造商更無意願了
所以 回填清石子 費用會少很多(15公分RC就要多出30立方米混凝土再加鋼筋的話) 而且也較趨向原設計

我看地板的漿料,石子大概也有4-5分大
縫隙夠高(10公分)的情況,爭取無收縮水泥包商哎哎叫!當時我自己就是用震動機打的.

無縮收水泥 故名思義 就是 在柱底板下的水泥 不縮收 會較夯實 如果用水泥能灌滿 不是很高的建築是還可接受其 RC水泥的熱漲冷縮

copy

瞭解了!上面我會錯意.
回填清石子以為是砌磚內的部份.
是希望樓主不可省這道全舖級配(清石子)的錢.

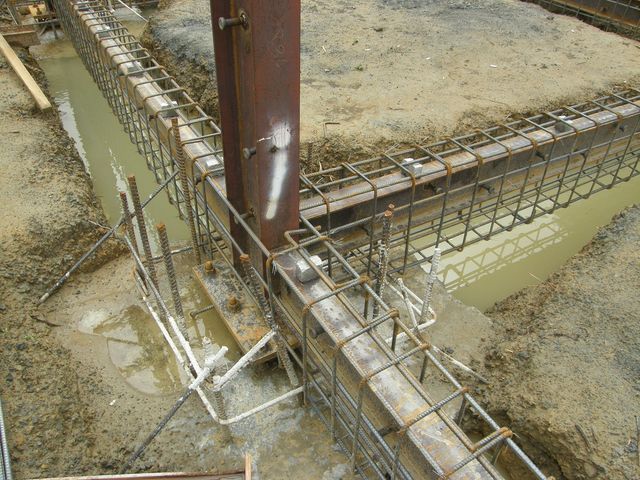

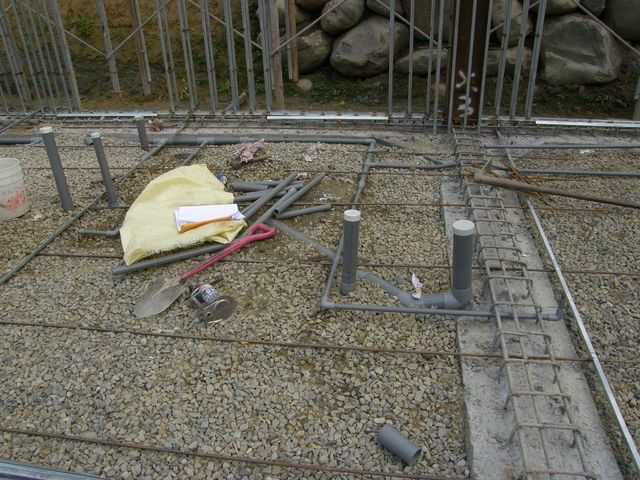

我的基礎已完成,二張照片給樓主參考.
不同的部份地樑在基礎螺栓之上.
板厚超過20公分,鋼筋雙層.
照大如有想法順給在下分析一下.

hankuso777

103年08月~09月7日

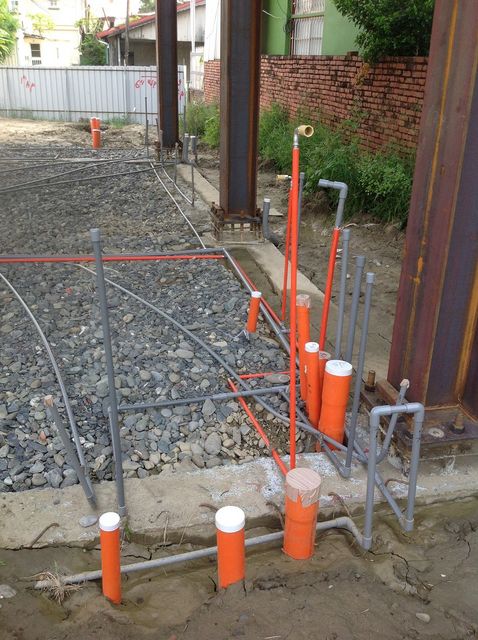

工程進度項目 ： 鋼骨樑柱組立完成  、水電污排管及電力弱電地下基礎配管及升位  、
                          基礎級配回填清石子  、樓層板組立(未完成)

總算度過了7月到8月份天氣不穩定的階段 + 工作比較忙~下班都已天黑~只有經過工地時晃一晃沒拍照~
希望再來工進能夠更加順順利利~轉眼間開工也已經三個多月了......
難得到了中秋節三天連假~又正逢天氣大好~就往工地跑拍拍照~補上目前進度報告......


以下看圖說故事....

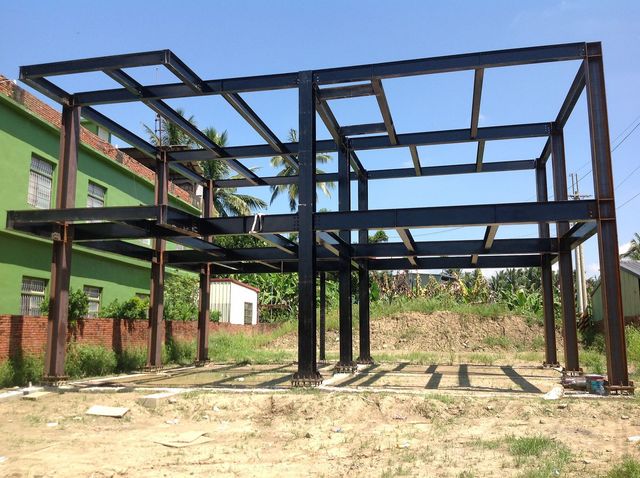

正面圖~
RF層有一個採光罩的結構(中央樑的右邊)~未來將配合鋼網牆的立面搭配安裝颱風機~希望能成為兼具採光與熱通風弁鄋熙]計~

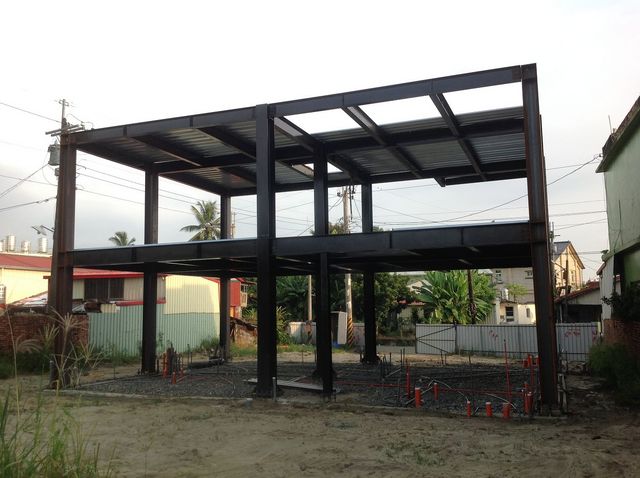

背面圖~

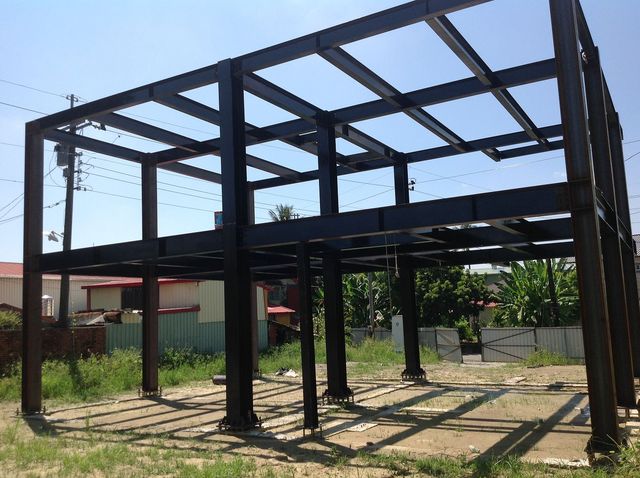

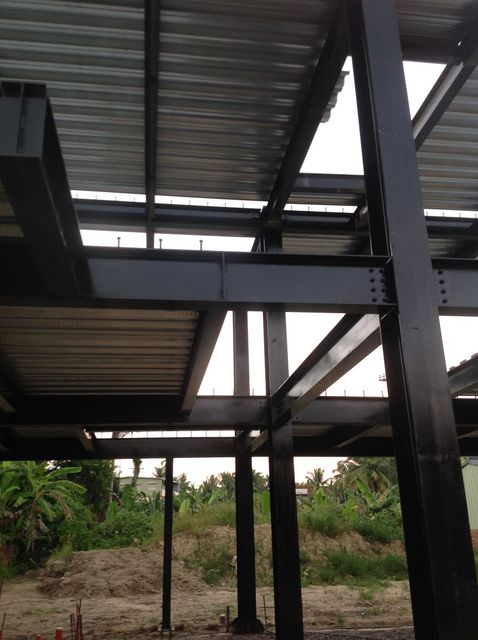

房子的鋼骨樑柱組立完成~過程中因為天公不作美~可說是一波三折~不過總算也是OK了~

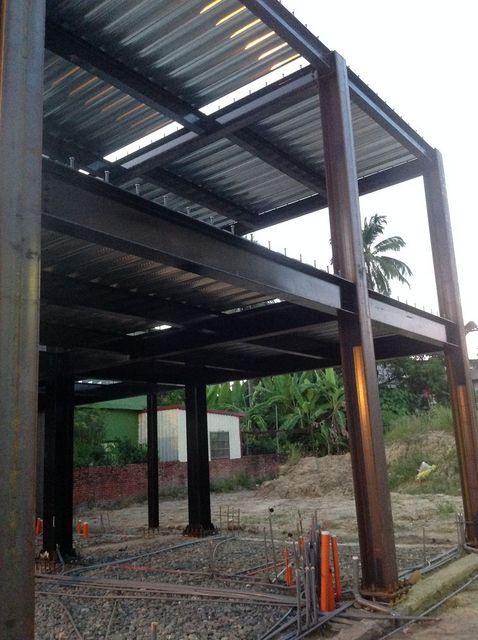

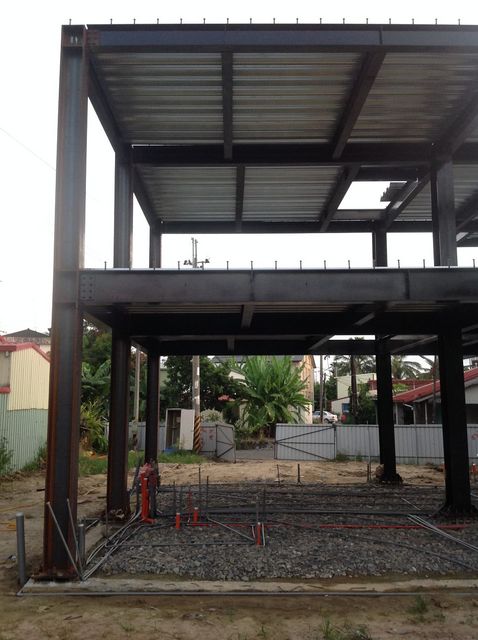

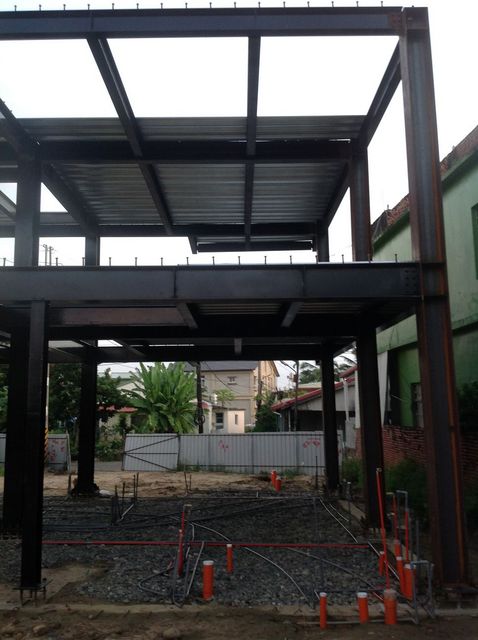

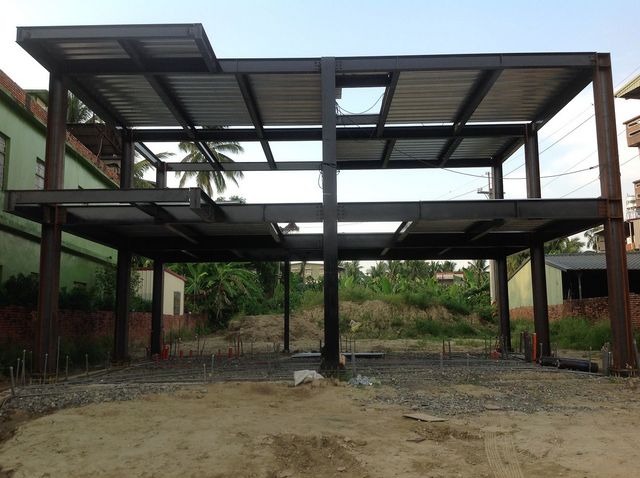

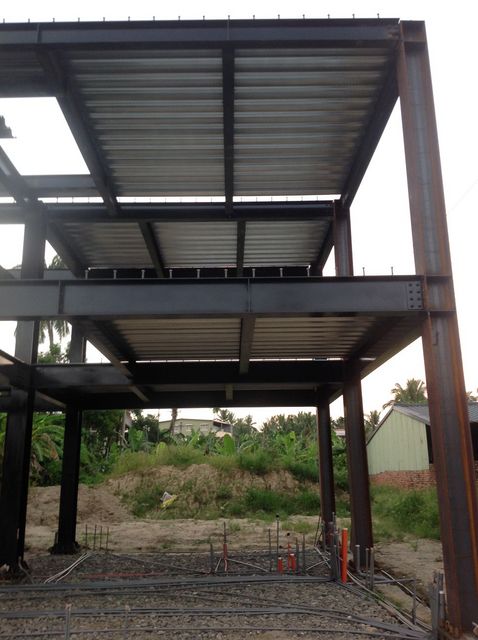

正面圖~樓層板組立即將完成~只剩正面看過去左後方RF層的部分還沒完成~看來是中秋節後工班會再進場收尾~

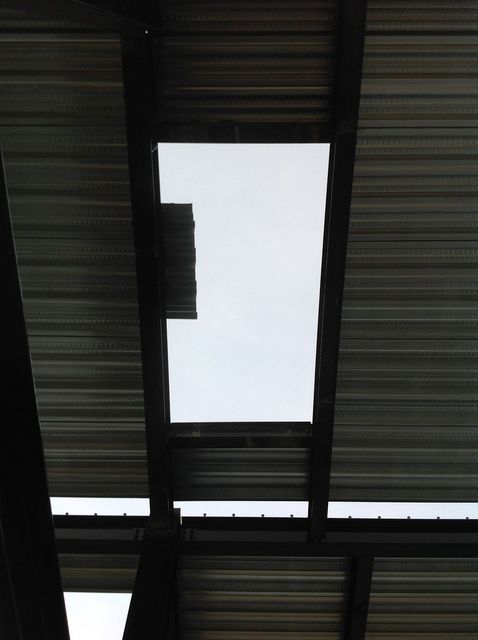

RF層中央樑右邊有一格空格就是採光罩的位址~
2F層中央左右共兩格空格就是以後客廳正上方的採光天井區~對2F則是梯廳走廊的旁邊~


背面圖~RF層還有未完成的部分......

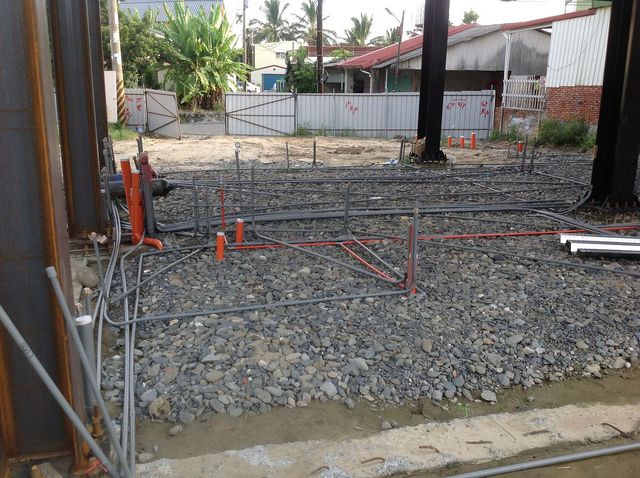

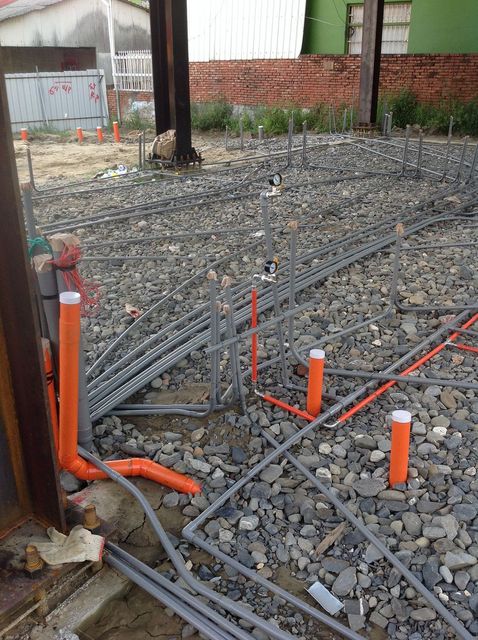

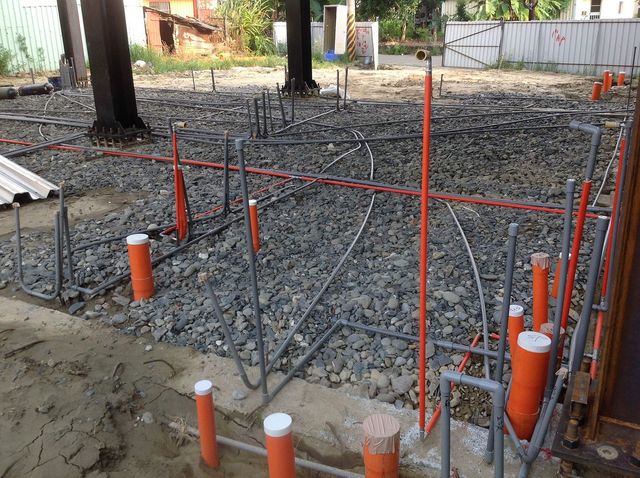

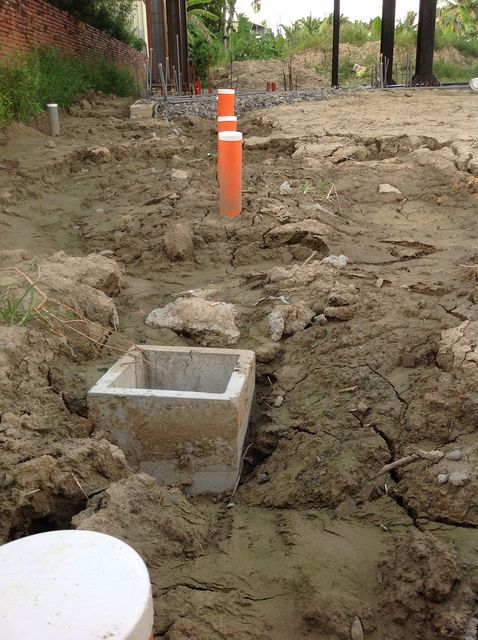

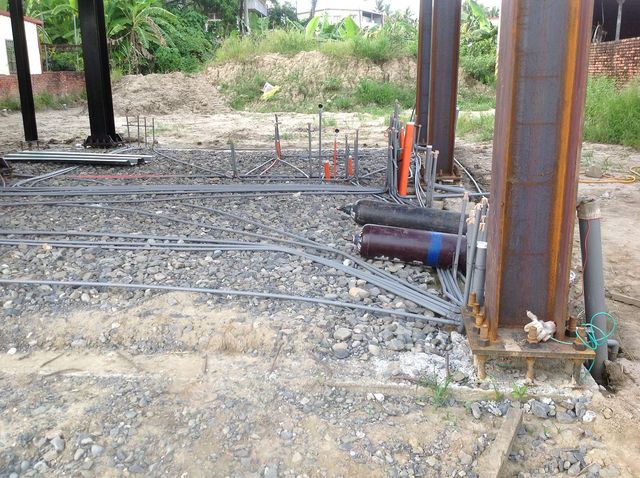

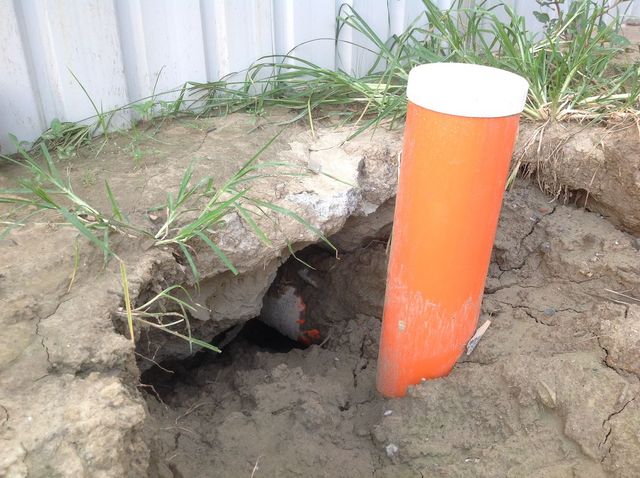

水電的工班也在這段期間進場施作~收工時工地的環境都整理的非常乾淨~讓我們印象加分不少~感謝您~


















待續......

hankuso777

103年09月08日

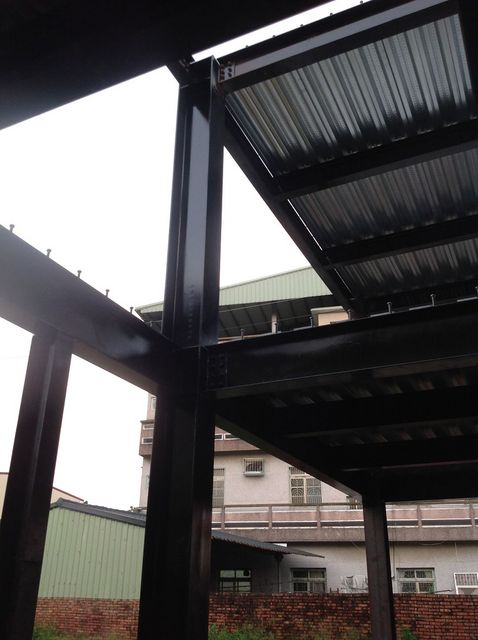

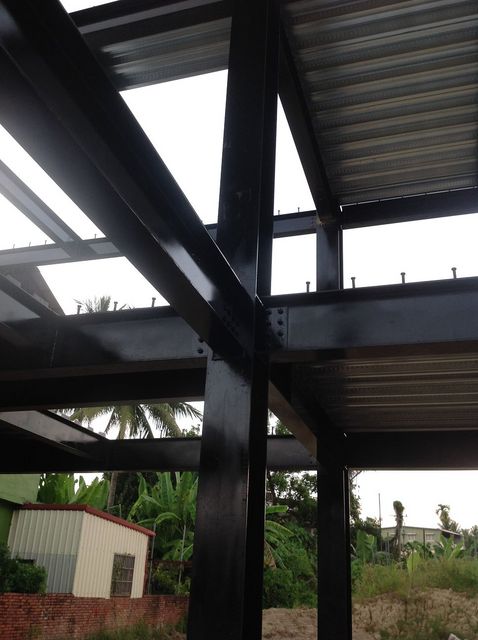

工程進度項目 ： 樓層板組立(繼續)  、剪力釘電銲

感謝鋼鐵工班中秋節還進場施作~辛苦了~

直接看圖~

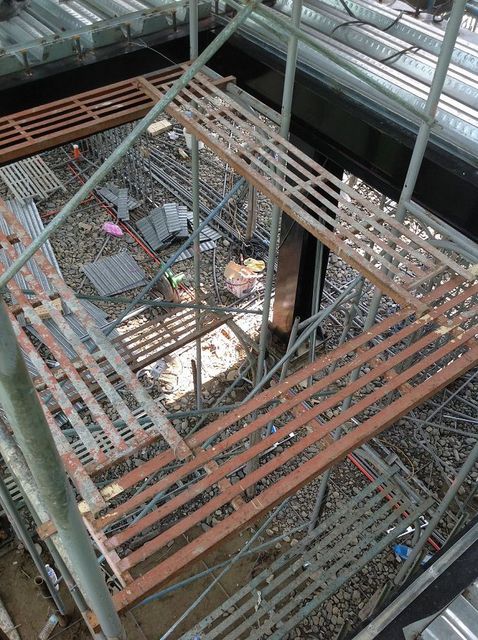

這張照片上半部 RF層這部分區塊的"樓層板"將暫時留空不予施作~以利後續旋轉梯吊裝作業順利......






再來的進度是輪到 鋼網牆 進場了嗎? 讓我們看下去......





待續......

hankuso777

截至103年10月04日

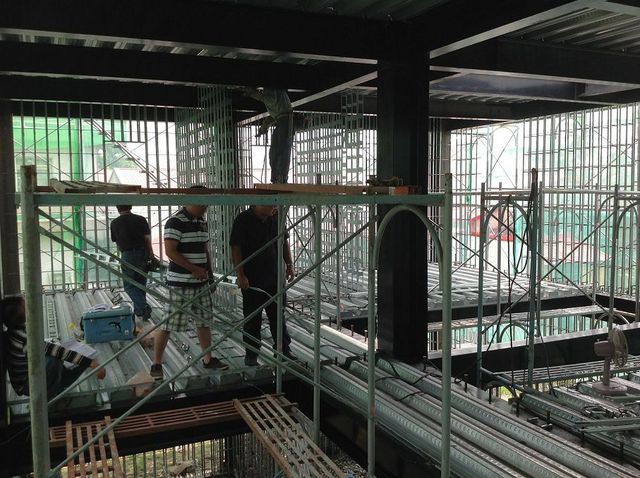

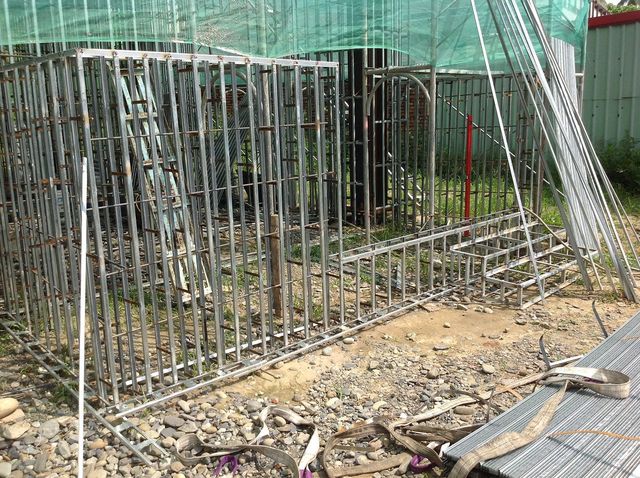

工程進度項目 ：搭設鷹架、鋼網牆進場、H型支架組立

看圖......

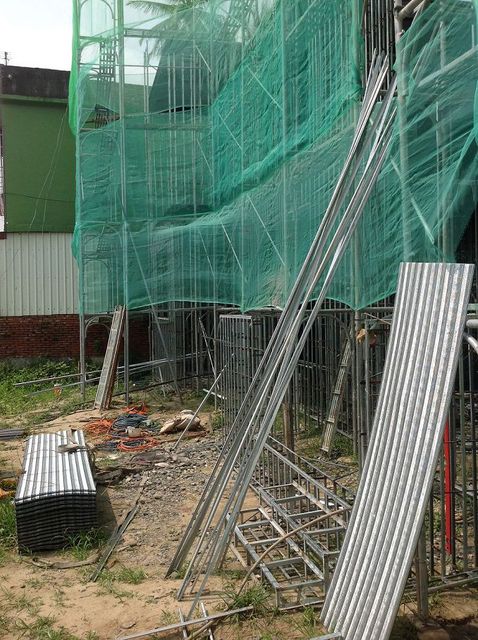

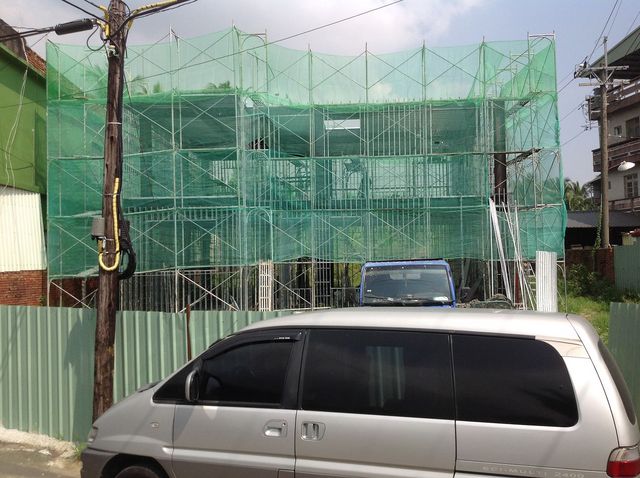

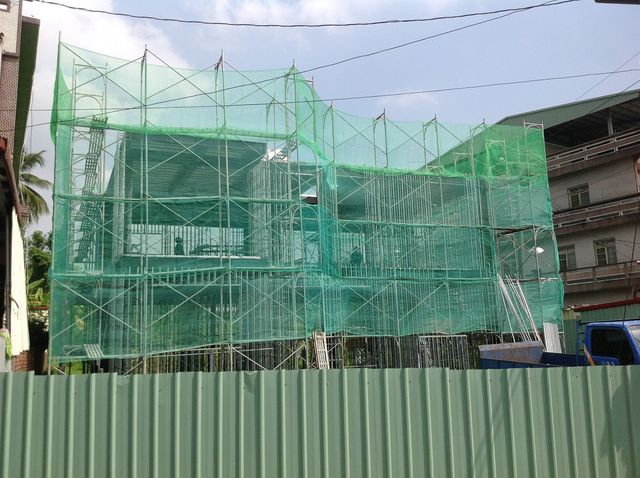

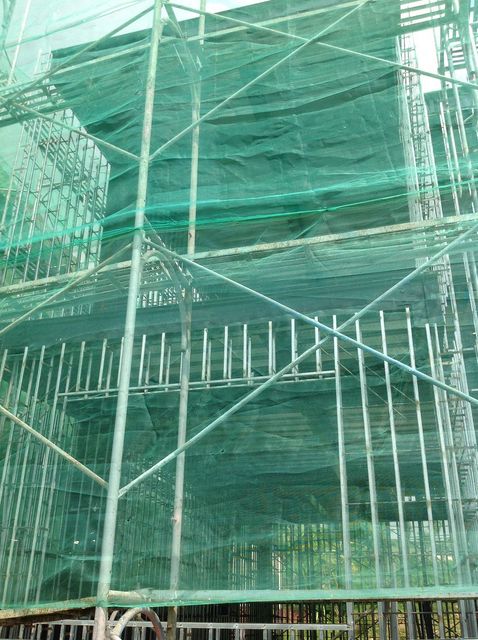

透過鷹架與防護網看房子

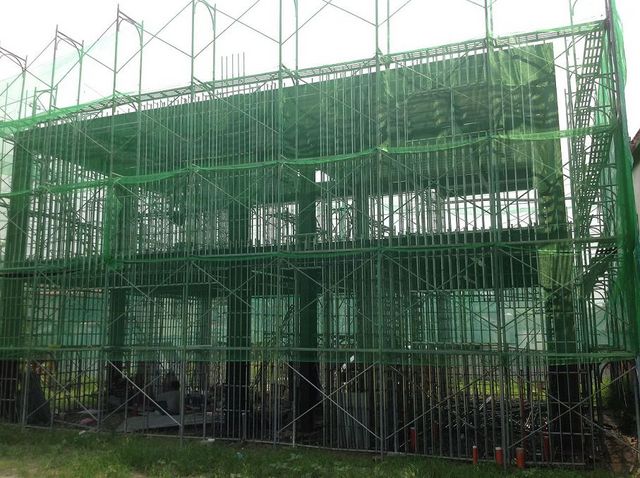

另一個角度

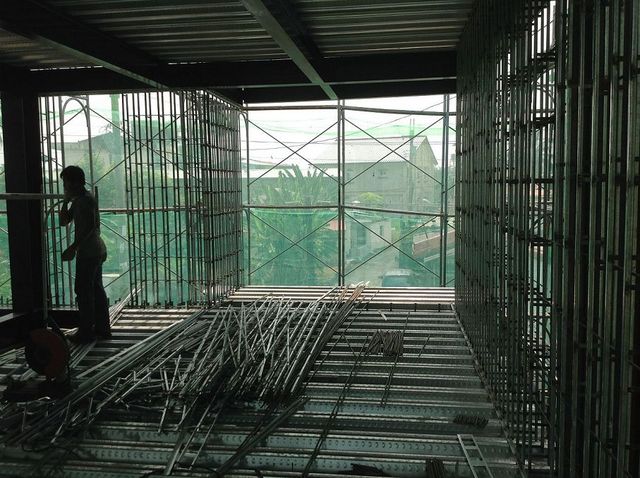

照片下半部就是1F窗戶的外框，已經完成預留，上半部是2F窗戶，看來都會把好處理的先完成，再來弄"搞剛"的部分

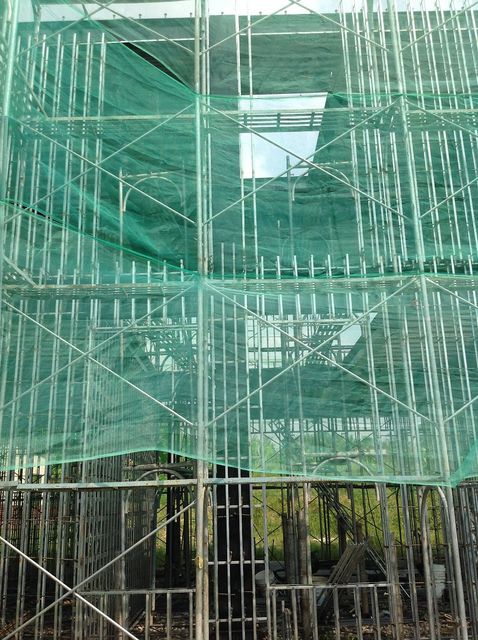

立面正中間四扇窗戶的外框，爾後配合天井提供客廳公共區域充分的採光

外玄關的部分，因為FL=GL+75cm，所以可以看到有兩階的樓梯，左半邊的部分已經看到矮牆，中間將作成斜坡













待續......

im7009

怎麼不做斜屋頂  可以防雨水跟隔熱作用
