chh23

任何工程都要監工
跟鋼構無關

accrod

看起來 一切還是必須 回歸原點....問技師...

不過在這邊還是學到好多小細節的 謝謝各位前輩 不吝嗇分享

jasanlin

tsayjh 發表於 2015-2-27 18:17
你的資料我大略看過這樣的結構系統怪怪的.
梁柱系統是鋼構,樓板是灌漿,屋頂是平的然後也是灌漿,外牆用 ...

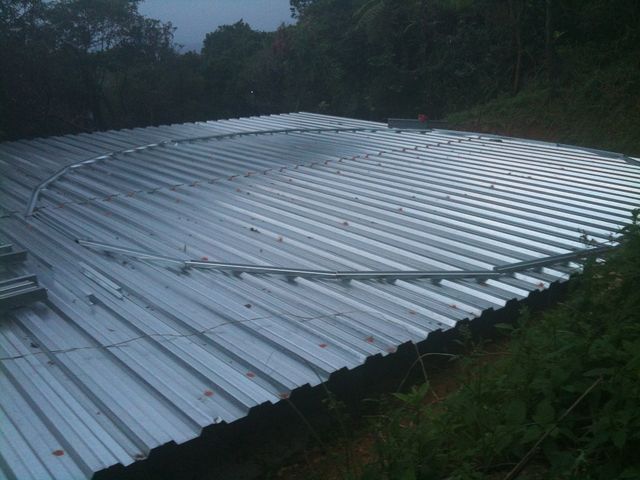

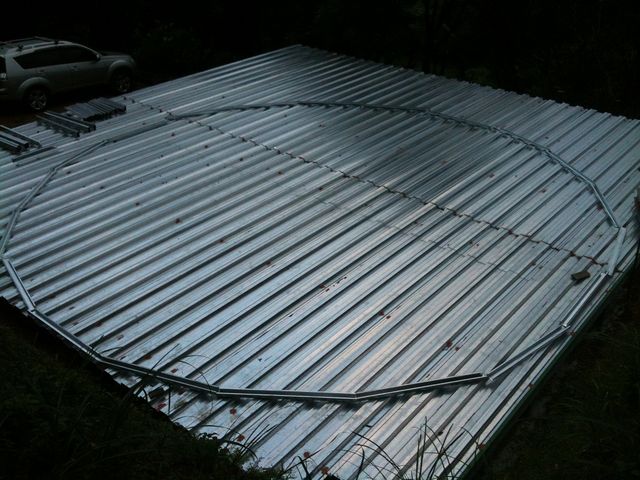

"巷子裡"的人說的沒錯，鋼構最主要的是輕結構，我的鋼構這樣做應該還好吧!只有一樓板是用鋼承板加點焊鋼絲網再灌漿，二樓只用OSB板當樓板，只是上頭C型鋼用蠻多的，承載又不會算，不知道會不會太重，外牆內牆牆板都是用OSB 板和纖維水泥板，真的是沒經驗亂說A不過100*200H型鋼用了25支支撐，在12M*12M的平台下，不知道哪位大大可否概算一下承載量。

brown發哥

地基挖的很深、結構很紮實
用眼看直覺、可蓋到三樓RC沒問題
30年前的五樓獨棟公寓、
底部不夠大、也沒有地下室或筏式基礎
1~5樓、都用磚牆加水泥
重量至少上百公噸

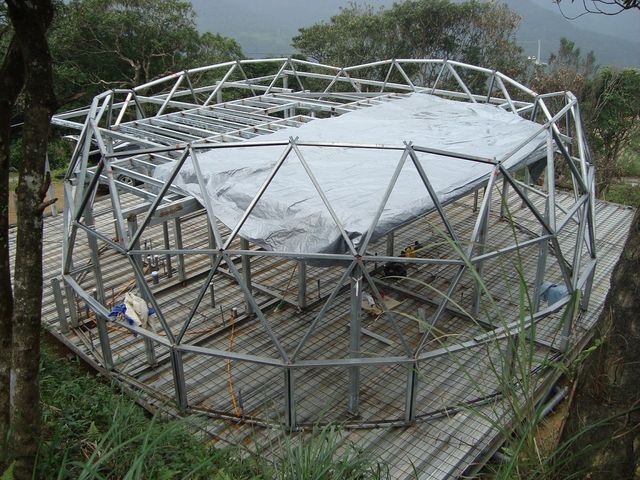

jason大的Dome圓屋
建材加內部裝璜、設備
頂多不到20公噸
承重量絕對夠、足足有餘！

如果要用電腦來詳細計算
太複雜了
鑽探土壤、H鋼粗細、C鋼大小、焊接材料、力量傳遞、
發哥雖是建築系畢業的
也算不準！

雞腿

jasanlin 發表於 2015-3-3 14:04
"巷子裡"的人說的沒錯，鋼構最主要的是輕結構，我的鋼構這樣做應該還好吧!只有一樓板是用鋼承板加點焊鋼 ...

因沒有型鋼斷面及強度資料,簡單取單根樑並採簡支樑模式計算,首先假設樓板載重為均佈載重w=400kg/m2=0.4t/m2 (沒記錯的話是圖書館的水準),跨距(假設為12m平均分為4格)l=12/4=3m,再假設樑承擔左右各半格樓板均佈載重,則樑中央最大彎矩M=(0.4*1.5*2)*3*3/8=1.35 t-m,最大剪力在樑端V=(0.4*1.5*2)*3/2=1.8 t,以上為樑最大剪力及彎矩處整個斷面所需承擔的力量,而斷面內的最大應力需有斷面資料才能得知,但以H200*100來說在理想狀況下應該沒問題,另外支撐假設分擔四周每格四分之一樓板的均佈載重,故支撐需承擔p=(0.4*3*3/4)*4=3.6 t,同樣的無斷面資料無法得知斷面所受應力,再來就是基礎承載力的問題,假設基礎面積A=0.6m*0.6m那麼基礎所受的壓力為3.6/(0.6*0.6)=10 t/m2 =1kg/cm2 ,這部分沒有土壤試驗數據無法驗算承載力是否足夠.以上非常簡化的計算提供參考!

jasanlin

brown發哥 發表於 2015-3-3 14:48
地基挖的很深、結構很紮實
用眼看直覺、可蓋到三樓RC沒問題
30年前的五樓獨棟公寓、

謝謝發哥的慷慨概算，讓我放一百個心，完全沒有理論基礎就大膽地撩下去，天下就我一個，還好除了樓板RC重量我要再算看看，總重應該不超過20T啦!

jasanlin

雞腿 發表於 2015-3-3 23:59
因沒有型鋼斷面及強度資料,簡單取單根樑並採簡支樑模式計算,首先假設樓板載重為均佈載重w=400kg/m2=0.4t/ ...

雞腿著個名字取的好，就是精華，雖然都是專業術語，我似懂非懂，因為有個鄰居做過鋼構，我偶而請他支援，型鋼基礎是他幫忙焊接，不懂說要增強剪力，在立柱上他焊了一堆橫鋼筋，另外中間也挖出一個田字溝，利用6分鋼筋每邊各焊接兩根6M常連接立柱，後來才覺得中間應該好像做基樁時再加框才對，但已經打了RC了。
說明一堆假設，很保守的看不出來整個概算，是否可以將每個接點承載加總，可以概算總承載量，那就未w無限了。
還是謝謝雞腿兄的鼎力相助，一班都是先設計再施工，哪有先施工再設計的，硬凹啦!

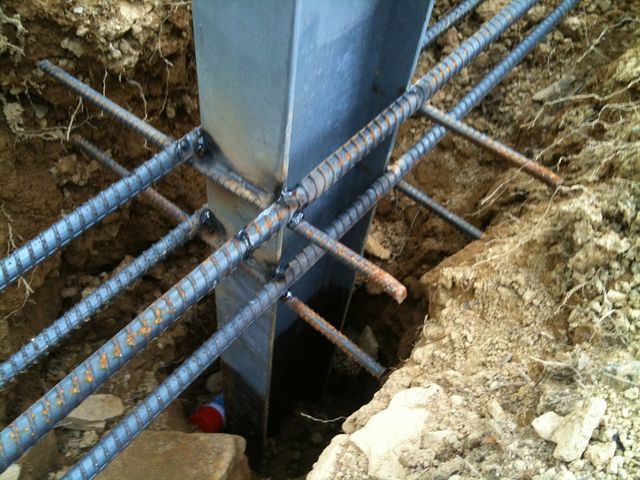

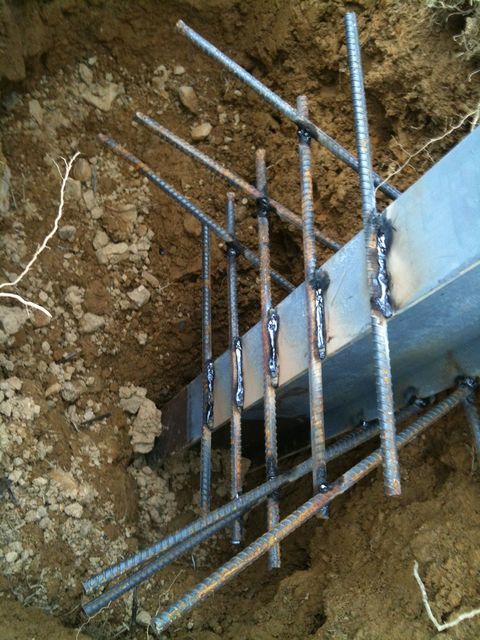

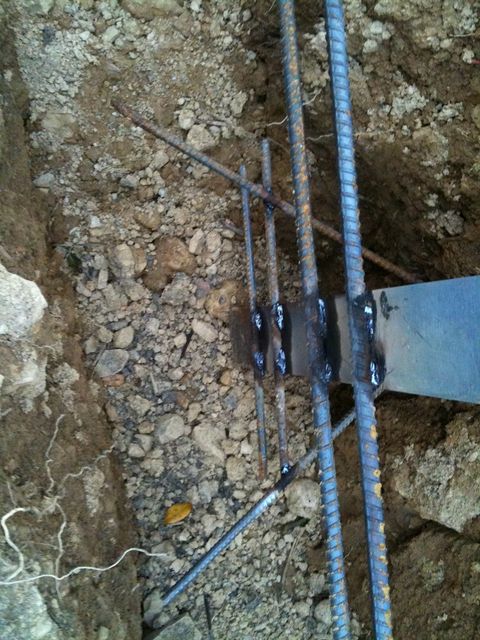

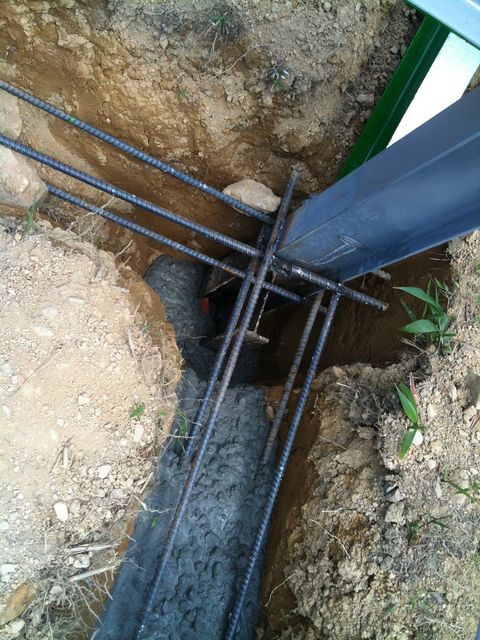

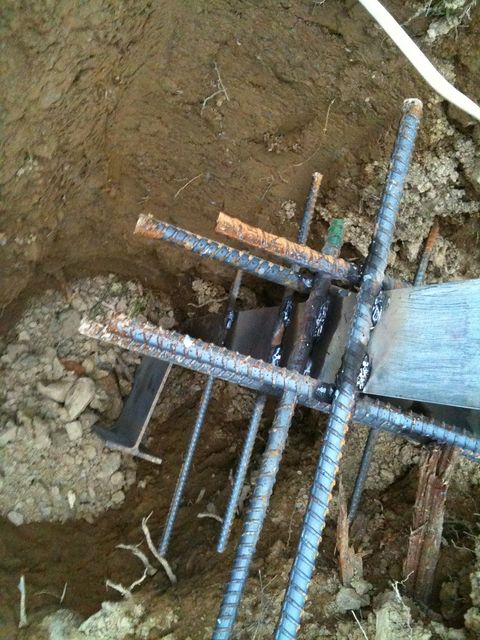

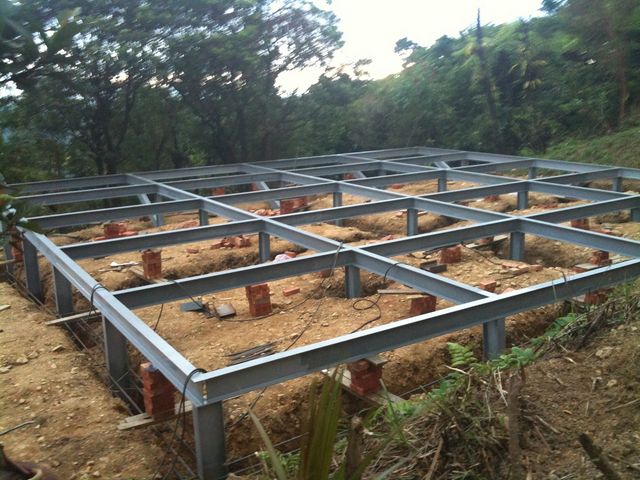

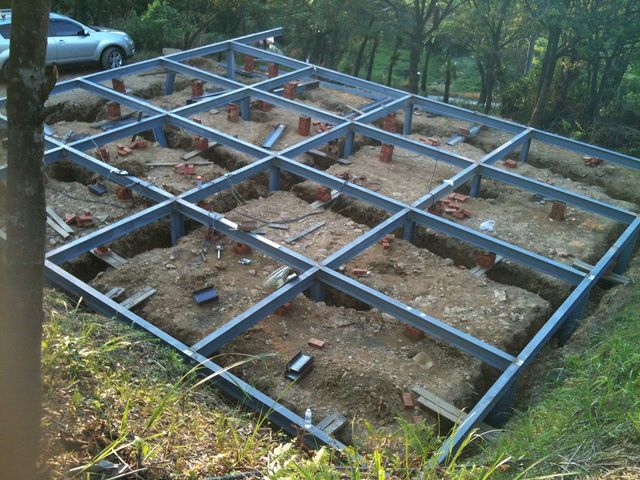

看看我的立柱施工照。埋入深度大約是1M。

雞腿

jasanlin 發表於 2015-3-4 09:26
雞腿著個名字取的好，就是精華，雖然都是專業術語，我似懂非懂，因為有個鄰居做過鋼構，我偶而請他支援 ...

簡單的說,35樓的計算結果,是假設將400kg/m2*12m*12m=57600kg=57.6 t 的載重平均分佈在12m*12m的樓板上,然後採用最簡單且保守的簡支樑模式所計算出結果,您要的總承載量應該是57.6 公噸這個數值,但注意這57.6 公噸是平均分佈在整個12m*12m的樓板上,若是將57.6 公噸放在同一個地方,那肯定破壞.

志志志

8x12公尺12支梁連續地基和筏式地基價格大概差多少

leo15611561

各位前輩   小弟在鋼構建築上也遇到一個頭痛間問題。
我也是為了防地震(住911附近)，蓋了間鋼構屋總高十米兩層樓，問題是他外牆是用輕質水泥灌注到由鍍鋅C型槽鐵和木絲水泥板圍成的牆體中，所謂輕質水泥是水泥加上小保麗龍球，
   後來很多跟建築有關的人都很奇怪怎麼這樣做，只有隔間牆可以用，外牆不能這麼做。
   想請教各位前輩，這樣工法有問題嗎？   請指教
