免電力揚水機(抽水機)試做完成

樂活族

我以前有寫ㄧ篇
裡面有重要的關鍵技術與重點




這東西真的很好玩...我也學著玩過

樂活農場-免電力抽水機(ram pump)....
http://www.2home.com.tw/bbs/foru ... hread&tid=18237的關鍵技術
-------------

barner

eastern 發表於 2015-1-27 13:45
從善如流...鋸掉1-1/2"蓄壓筒

eastern大大 :

水鎚幫浦 有兩種形式 一種是你作的 另一種第一單向閥是在末端

第一單向閥是在末端 這種形式 可產生的水鎚力量比較大

你要不要試著改看看 (可能又要讓你浪費幾個接頭)

改了要注意單向閥的水流方向

eastern

barner 發表於 2015-1-28 14:31
eastern大大 :

水鎚幫浦 有兩種形式 一種是你作的 另一種第一單向閥是在末端

barner大,

變成左側進水,右側逆止閥排水嗎?...

barner

eastern 發表於 2015-1-28 16:00
barner大,

變成左側進水,右側逆止閥排水嗎?...

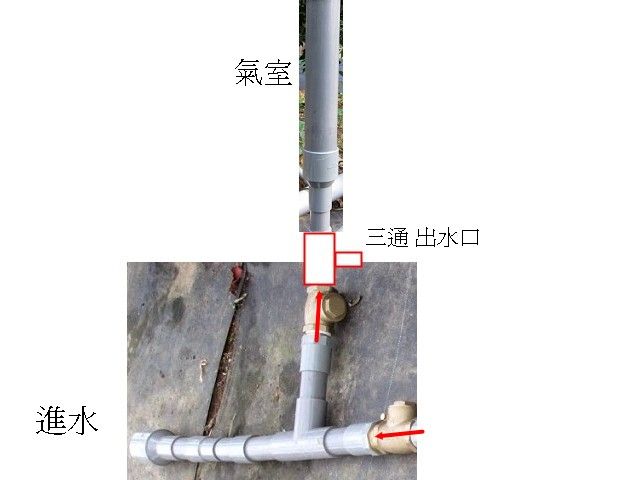

eastern大大:

我想到一個問題

水鎚幫浦 在氣室 必須形成半水位

當氣室內的空氣壓縮產生的反彈 才會把水打上去

所以你要不要試試 把六分出水管延伸到氣室高度以上

讓氣室 形成半水位

水鎚幫浦 產生水鎚時 本體需固定

要不要試試 把本體跟其它固定物綁著

再不行 就真的要改成 第一單向閥改到末端

期待您測試成功r

樂活族

eastern 發表於 2015-1-28 16:00
barner大,

變成左側進水,右側逆止閥排水嗎?...

...

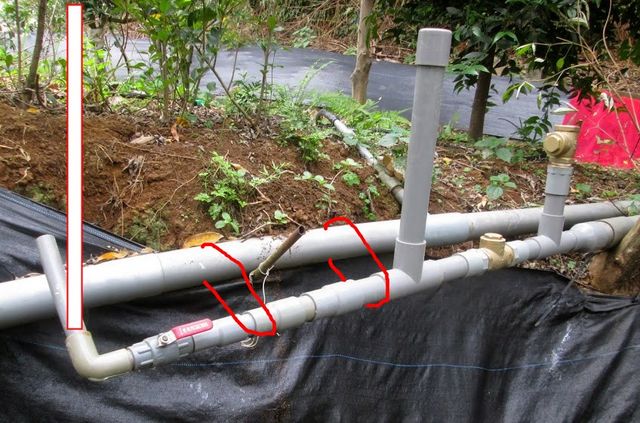

弄了好幾次才成?...(水錘會使管pvc管脫落...第一次進水管太短...進水管頭尾沒設防震墩 ....)
初步實驗後才知....以上重點真的很重要...有可能缺1就不會成功r


固定也很重要...有固定才能取得衝擊波

Gavin.Hsu

這有一篇國外很仔細的教學, 可以參考
http://www.instructables.com/id/Hydraulic-Ram-Pump/

http://www.clemson.edu/irrig/equip/ram.htm

evango

請問有強者可以提供揚水/損失水統計嗎?

陳青

https://www.youtube.com/watch?v=D0877bGLMH4
