花蓮 豐坪 【 柚子 • 回家 】 造屋日誌 ~ 1樓隔間板模水電配置 12/18 更新

uulo.tw

celine9201 發表於 2015-7-8 12:23
好有现代感

謝謝 !! 希望完工後也是這樣的感覺

uulo.tw

flyhung123 發表於 2015-7-7 23:04
請問大大，全部整地到蓋好大約花費？（如果方便的話）
小弟也準備退休想在屏東蓋農舍

哈囉 ~

目前剛開始動工
待完工後會將細節一併公佈
敬請期待

uulo.tw

poopll 發表於 2015-7-7 20:29
從3d圖看來隔局非常有特色
有獨到風情
從日出到日落能展現出多采光影層次感

謝謝大大的讚美
雨披的部份其實很兩難
只能儘量做出
雨披和外觀造型實在是無法兼顧

夢農舍

uulo.tw 發表於 2015-7-4 15:24
外觀基本上是以板模勾勒出線條

局部加上粉光及白色漆底讓細緻和粗曠形成強烈的對比

請問您用何種繪圖軟體,劃的很美,謝謝~

uulo.tw

夢農舍 發表於 2015-7-18 10:18
請問您用何種繪圖軟體,劃的很美,謝謝~

這是我的設計師畫的
是使用SketchUp

聽說不難畫,只是需要時間和專注力

poopll

好久未見版主大大的大作
希望繼續連載 謝謝

julio

地還不能蓋農舍..拿板凳跟紙筆作功課..期待這天到來.

uulo.tw

　　打完PC大底後接著就是放樣

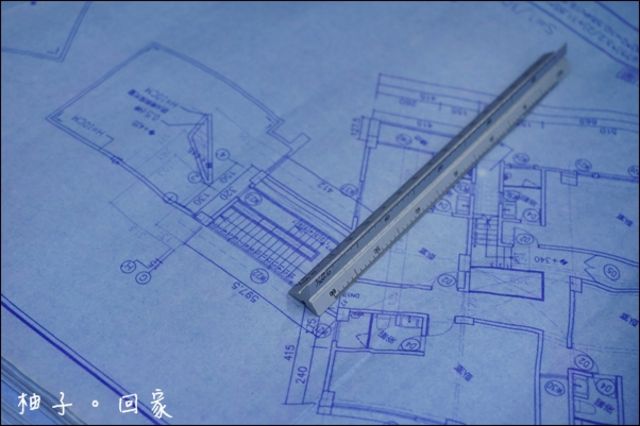

　　按著事務所提供的藍曬圖等比例的方式將建築物的平面及樑柱位置完整呈現

　　這時後就可以看出建築物的實際大小

　　也就是說放樣的工作非常的重要

　　在此時完全不允酗@點的偏差

　　偏差會造成坪數的增減,嚴重甚至會有支撐的疑慮

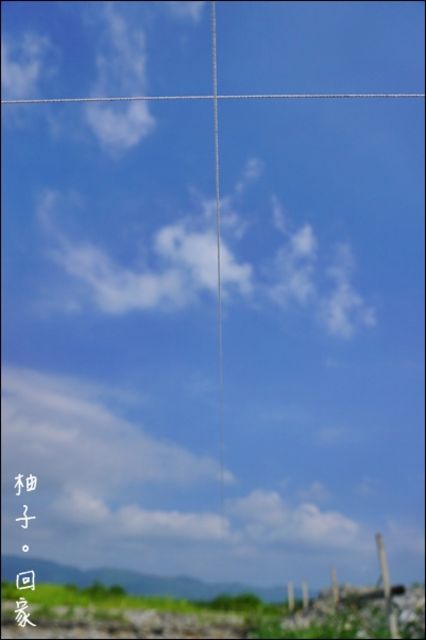

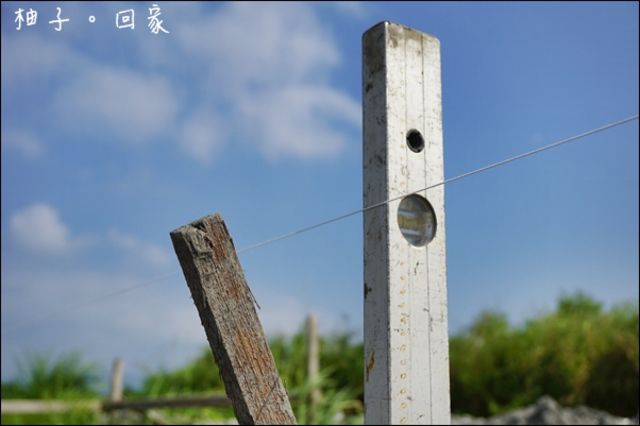

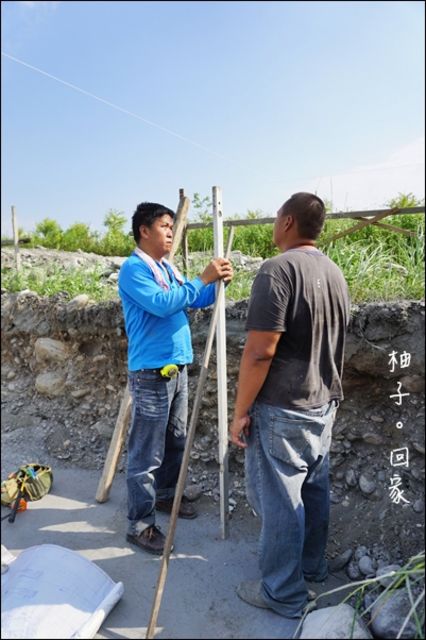

　　龍門樁上的水線是牆心的位置

　　再以水平儀抓出相對位置後在地板上做記號

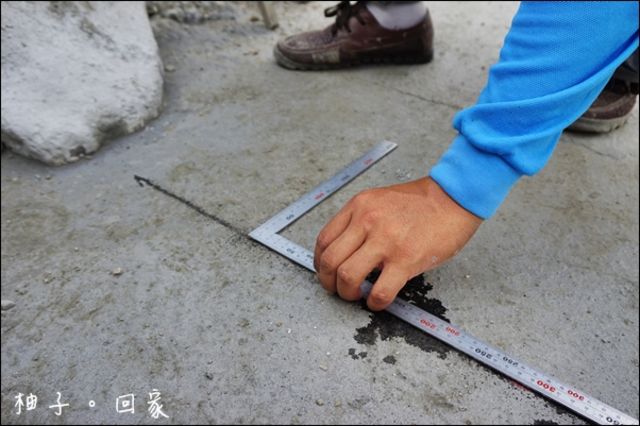

       以直角尺抓出另一條線條之後就能逐一將所有位置畫出

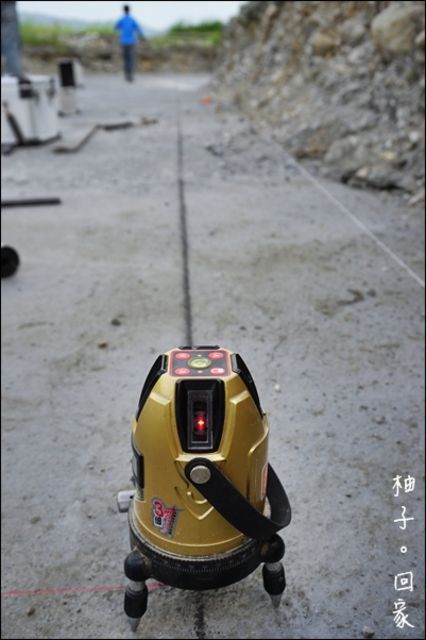

　　雷射水平儀是很重要的一樣工具

　　可以很精準的抓出直線位置

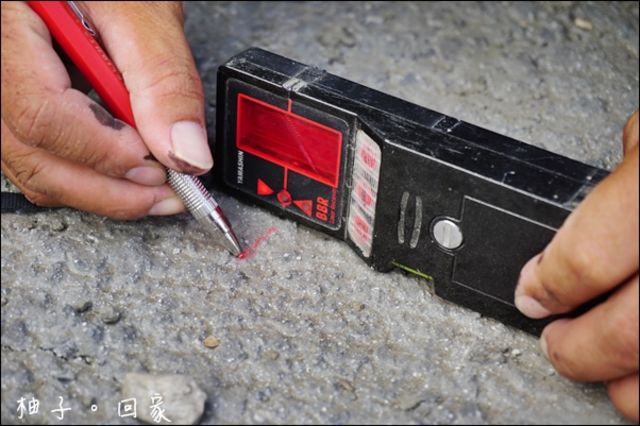

　　這是水平儀的接收器

　　白天強烈的陽光根本看不出水平儀打出的線條

　　這時就要依賴接收器來接收水平儀所發出的訊號

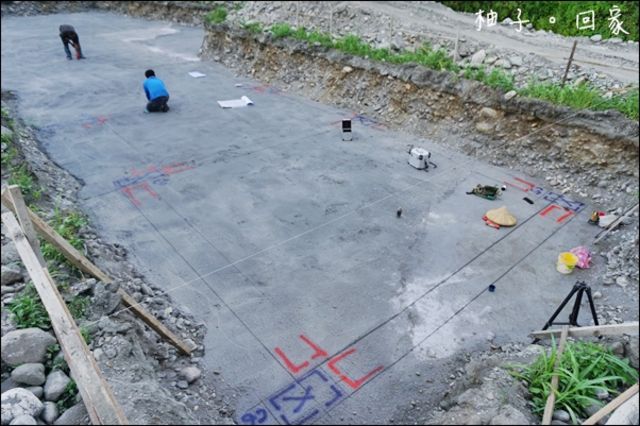

　　放樣基本上需要2人為一組

　　除了要將位置測量出來之外

　　還要以墨斗彈線才能看出位置

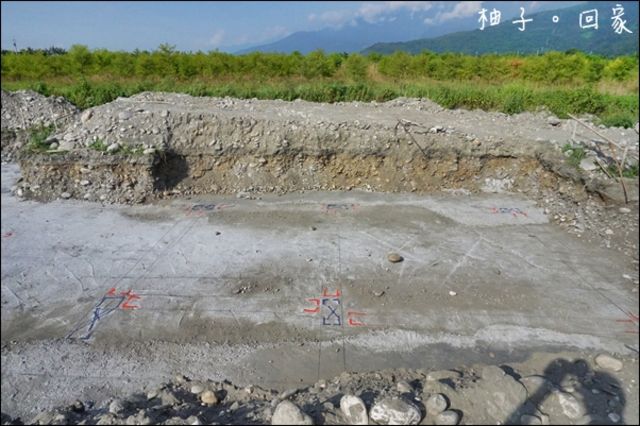

　　接下來就可以看出實際的放樣結果囉

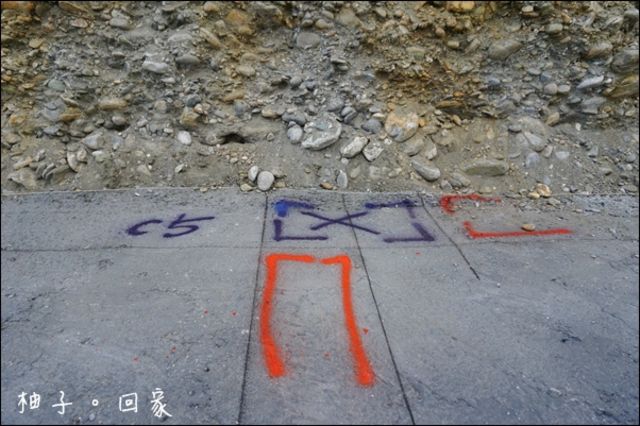

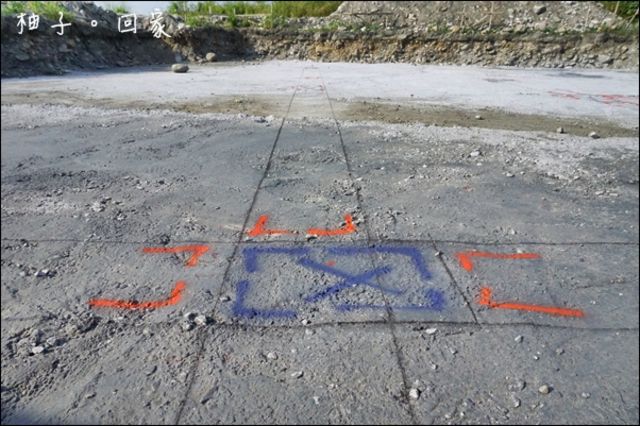

　　藍色噴漆代表的是柱頭,C5代表的是柱頭編號

　　紅色噴漆代表的是樑的位置

　　這樣綁鋼筋的師傅就能非常清楚的知道要怎麼穢鬵枯r

　　因為樑和柱的鋼筋大小是不相同的聶虪i是非常危險的一件事

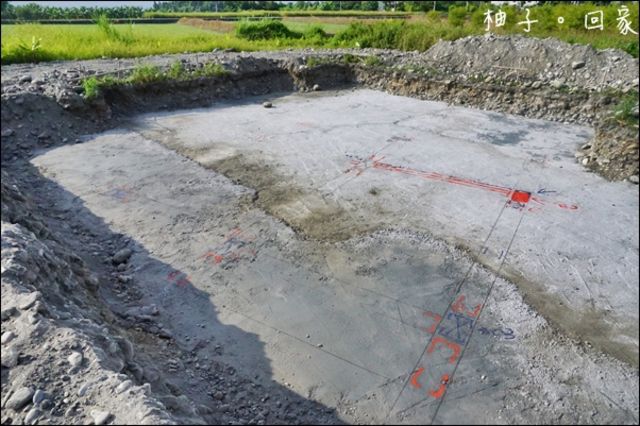

　　陽光實在太強了

　　只能隱約看出放樣的位置

　　這裡將來是房間的區域

　　只規劃2層樓,3樓是露臺,大約是110坪的空間




　　這裡將來是廚房和客廳的區域

　　只有規劃一層樓,大約12坪空間



　　接下來就是換綁鋼筋的師傅進場啦 !!

uulo.tw

poopll 發表於 2015-8-12 21:29
好久未見版主大大的大作
希望繼續連載 謝謝

暑假忙翻了
一到晚上坐在電腦前只想睡覺
完全沒有想要將資料動起來的慾望阿

uulo.tw

julio 發表於 2015-8-13 00:00
地還不能蓋農舍..拿板凳跟紙筆作功課..期待這天到來.

加油 !!
時間過很快的

開始蓋就會覺得時間不夠用
