資材室DIY之錯誤示範

yen168

Diy的樂趣，樂在其中，真佩服大大。但標題"錯誤的示範"大大有發現何種錯誤嗎？

hellomark168

時間過了十個月了,
大大可以簡單說一下這間DIY資材室到目前為止的使用狀況及優缺點,
方便的話私訊價格給我,讓小弟參考,感恩再感恩!

小漢

這次的颱風有影響嗎？？如果這次颱風過了(有夠大)除非遇到更大的不然應該是ok的~

iceland123

1# jim7744256

實在是太佩服大大和弟弟的同心協力DIY!
自己蓋的資材室用起來應該很有成就感吧!
謝謝大大的分享,雖然我應該不可能自己蓋(實在太專業了,很多字都是有看沒有懂 = =")

也要跟您請教便宜的南方松廠商的資料,先留存起來,以後應該用的到,再麻煩您喔,先謝謝啦~~

jim7744256

53# 小漢

這次颱風威力真的很大,但資材室完全沒事,只有南方松和洗石子接縫處有滲水,需補強.

TO hellomark168

目前是當資材室使用,只是面積太小,不夠放東西,另朋友常到此烤肉,常常有好料吃,有時稍微影響到工作進度,供參考.

freefremont

jim7744256 發表於 2012-10-29 12:33
24# 日月星辰
徴求老弟同意,把圖檔po上來,因電腦有重裝,有些圖檔找不到,其中的材料圖就是直接拿給 ...

板主
太崇拜你了   小弟也想自力蓋一間倉庫使用
不知可否po一張兩根C型鋼轉角的組合相片---即鎖螺絲的L型角鋼
如果方便的話請告知L型角鋼的規格
如果L型角鋼已包起來請告知
1 L角鋼是否比C型鋼厚----約厚一倍?
2 L角鋼的寬是否比C型鋼少一點----約9公分(或一樣10公分)?
3 L角鋼的高是幾公分----或一樣10公分?
4 多大的螺絲 ----或用17mm  or 15mm的套筒?
請私下告知鋼鐵場資料
萬分感恩啦

jim7744256

freefremont 發表於 2013-10-5 22:59
板主
太崇拜你了   小弟也想自力誘@間倉庫使用
不知可否po一張兩根C型鋼轉角的組合相片---即鎖螺絲的L ...

資材室主骨架是100X100MM的方管,主柱及主樑需用方管比較方便鎖連接片,連接片是跟鋼鐵廠買的,有各種規格,並打好洞.
1.L型連接片約3MM厚,C鋼約2MM厚,因是用尺量的,可能不太準,菱型和五角形的連接片約6MM厚.
2.L型連接片寛約8公分.
3.L型連接片長約10公分
4.螺絲直徑約13MM,也是跟鋼鐵廠一起買的.
連接片照片如下:

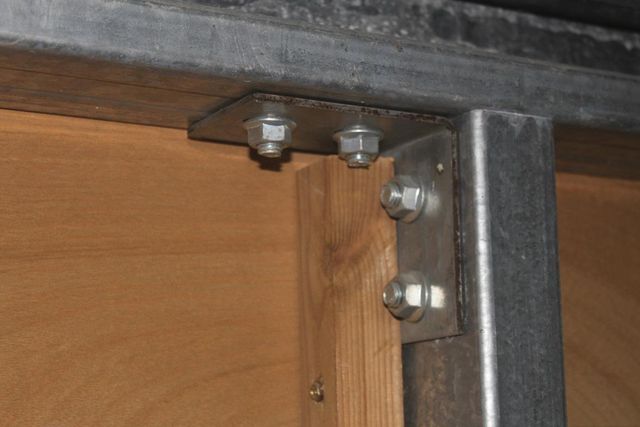

主柱,斜樑及橫樑連接處,三種規格連接片

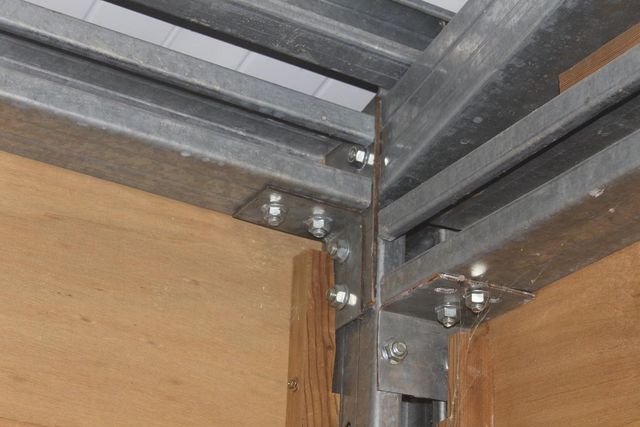

C鋼的連接處

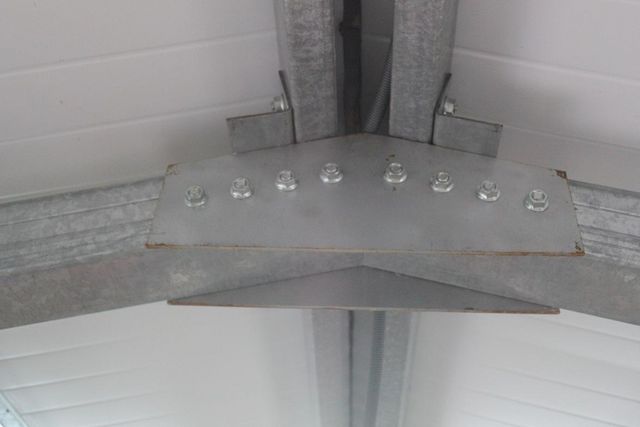

山形斜樑連接處

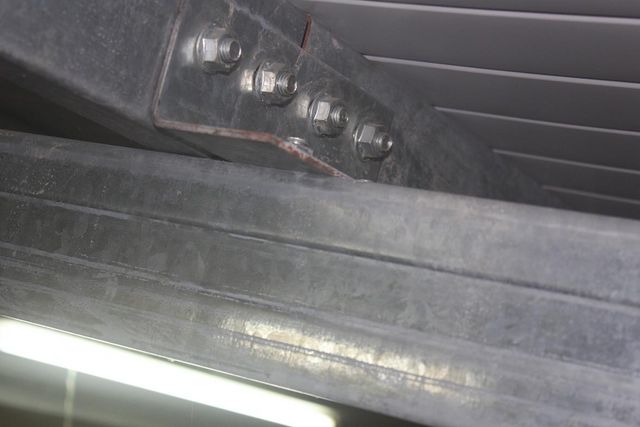

屋頂橫樑C鋼和方管斜樑連接處,四孔的連接片,只有中柱部份用到.

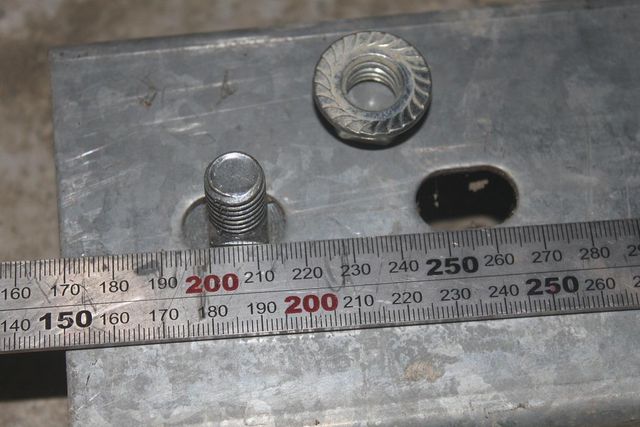

螺絲及螺帽的照片

包種茶

jim7744256 發表於 2013-10-6 21:12
資材室主骨架是100X100MM的方管,主柱及主樑需用方管比較方便鎖連接片,連接片是跟鋼鐵廠買的,有各種規格 ...

李兄...你的脊高3.5米..簷高多少?

ivylee7323

jim7744256 發表於 2013-10-6 21:12
資材室主骨架是100X100MM的方管,主柱及主樑需用方管比較方便鎖連接片,連接片是跟鋼鐵廠買的,有各種規格 ...

感恩阿! 好棒的分享!

jim7744256

包種茶 發表於 2013-10-6 21:46
李兄...你的脊高3.5米..簷高多少?

你好:
簷高約2.4米
