jasanlin

絲瓜到現在才開始結，看公花結滿藤頂，接下來絲瓜吃不玩了。
南瓜就這個品種最好玩，結出來像絲瓜，這幾天又看到結果，心裡超興奮的。

jasanlin

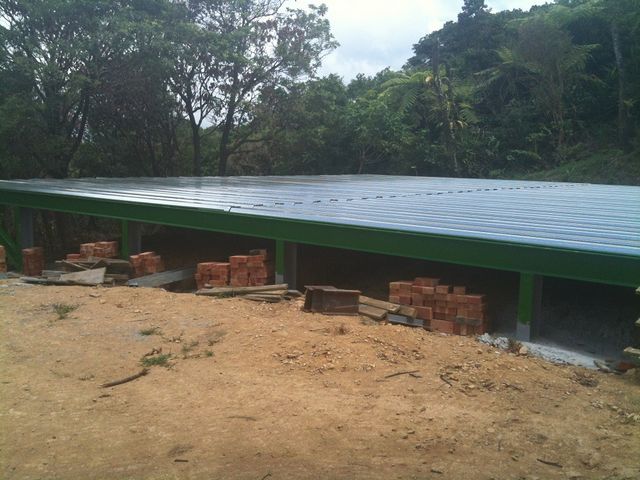

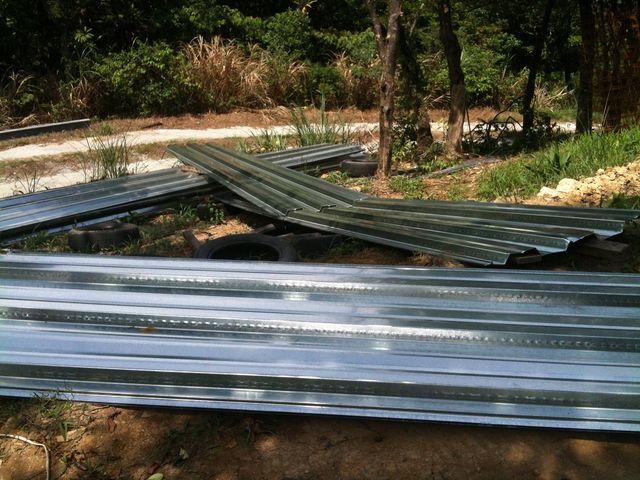

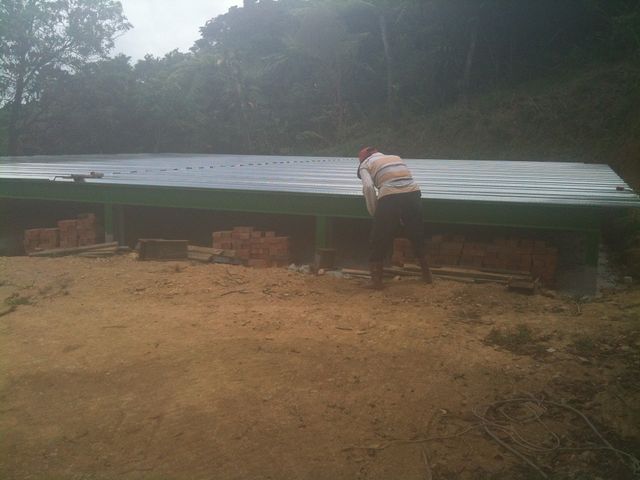

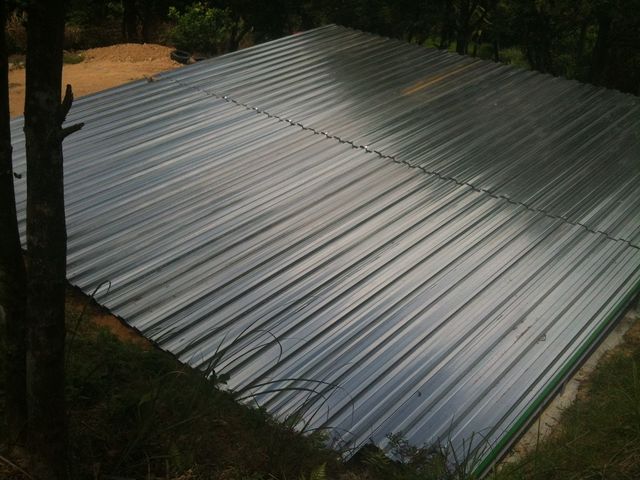

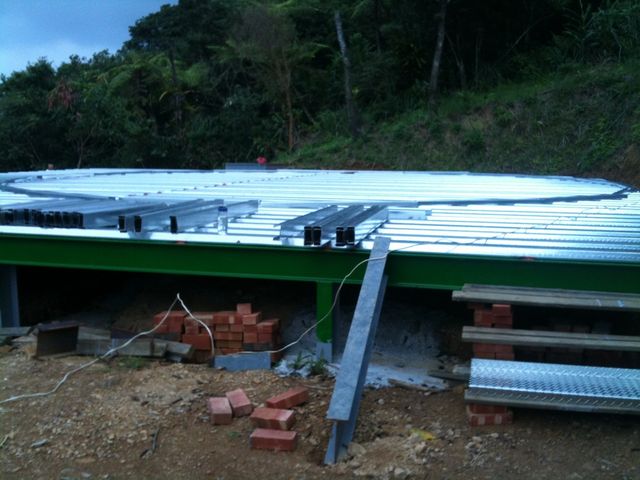

費盡吃奶的力氣，我跟老婆利用休假兩天把24片6.5M的DECK舖上了，加上鄰居幫忙一點一點的點在型鋼基礎上，總算有了一個直升機停機坪，哈哈!那接下來是製造直昇機了，不對，是要放樣了!把結構給瞻W了，大家就刮目相看了!!!

只是放樣對我還是個名詞，要放一個10M直徑的圓，怎樣才算精準呢??

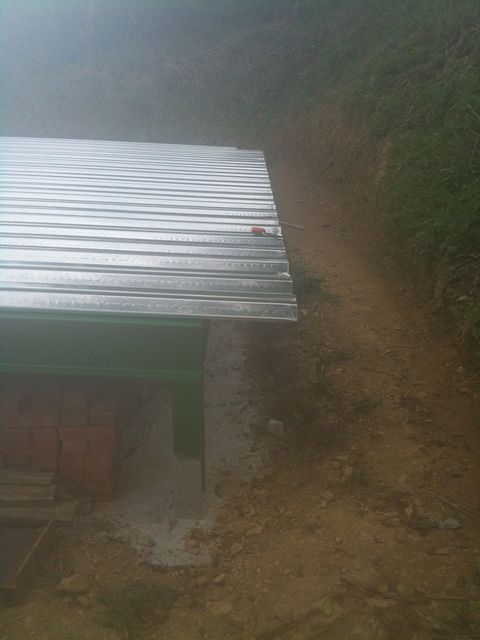

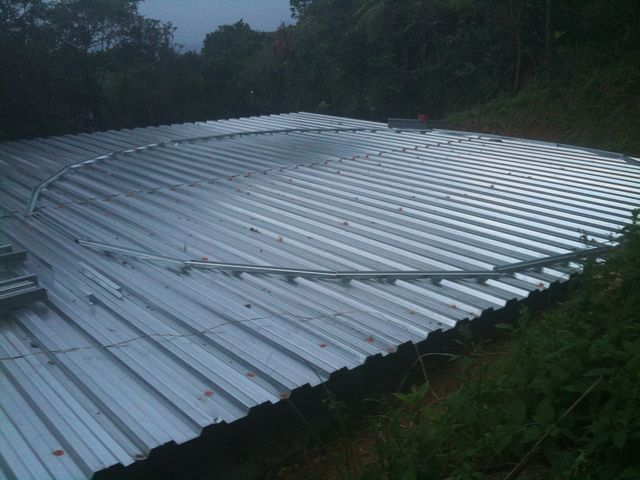

這一頭突出50CM，增加不少面積，但是基礎沒有完全直角的誤差，在這個時候明顯出來了，突出50CM，前後相差20CM，跑到哪裡去了，正是對面斜撐位置也是前後多了20CM，倒是面積都沒少掉了。

照出來朦朧的樣子，問題出在汗流太多了，我的IPHONE攝像頭起霧啦!

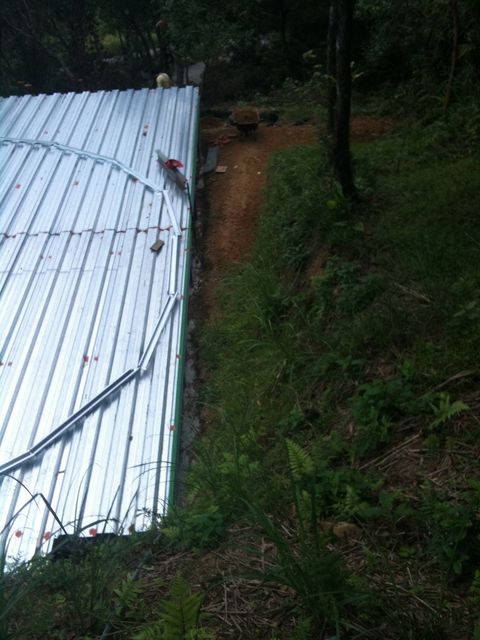

唯一遺憾地的另一頭(斜撐邊)原來要突出50CM，朋友發現DECK中間接縫並沒有在型鋼基礎上，建議推回來讓DECK重疊50CM，點焊連接位置後感覺還不錯，是有比較結實了。
順便一提，本來想說不焊了，應該是不會移動了，焊好結果發現踏實多了，走起來不會有蹦蹦跳跳的金屬碰撞聲，感覺舒服多了。

jasanlin

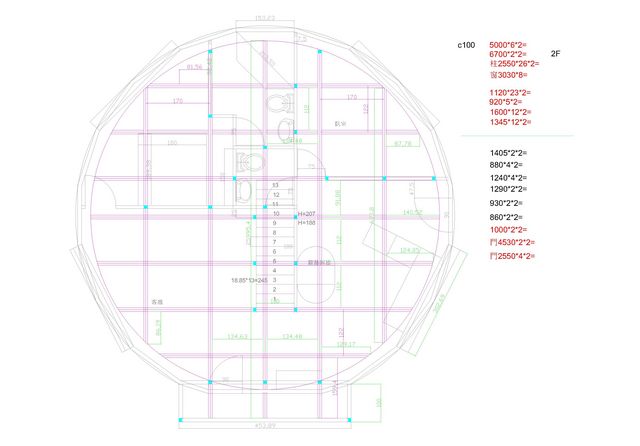

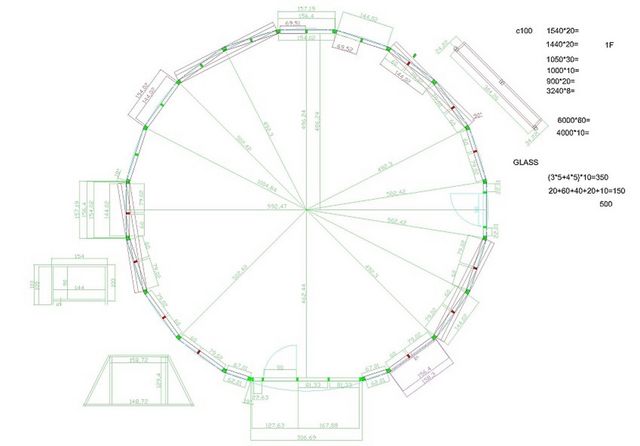

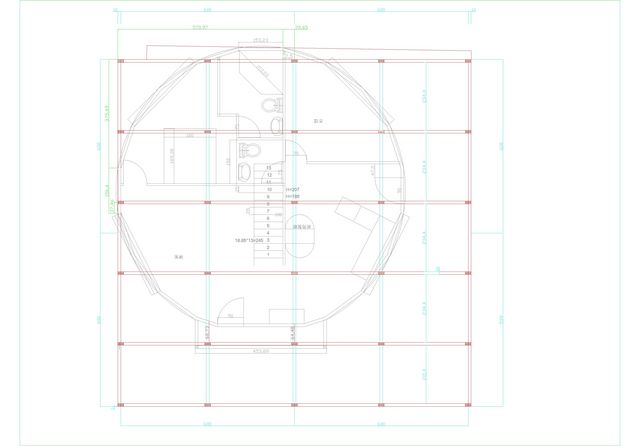

直接把CAD圖照起來放上，不知道結果如何，畫了一堆圖也只是在計算C 型鋼的尺寸和用量，有的要訂尺，有的要結筒，必須得一次叫足，否則運費會嚇死人!
二樓樓板部分也只做個參考，盡量利用樓下立柱來支撐，為了安全也顧不了樓下會增加支柱了，如果又改用型鋼，可能沒法DIY了，先把外殼結構架起來，再來請較前輩們了

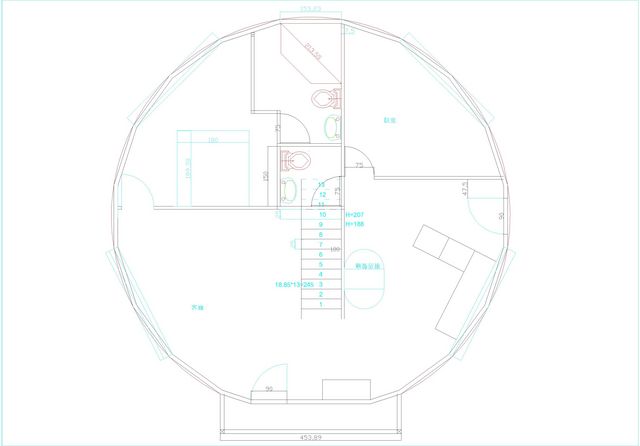

現在才發現，cad竟然可以存成jpg檔，就波上來大家參考參考，花了好多時間才配置出來的家具配置，可是還是不滿意，圓形的配置真不簡單啊!!









還是不滿意，再試試!!

grace1

從頭看到尾 現代版的愚公移山

只有四個字形容

.......................................................

嘆為觀止!!

jackyko

jasanlin 發表於 2014-9-9 15:22
絲瓜到現在才開始結，看公花結滿藤頂，接下來絲瓜吃不玩了。
南瓜就這個品種最好玩，結出來像絲瓜，這幾天 ...

這個品種我有,口感最佳

jasanlin

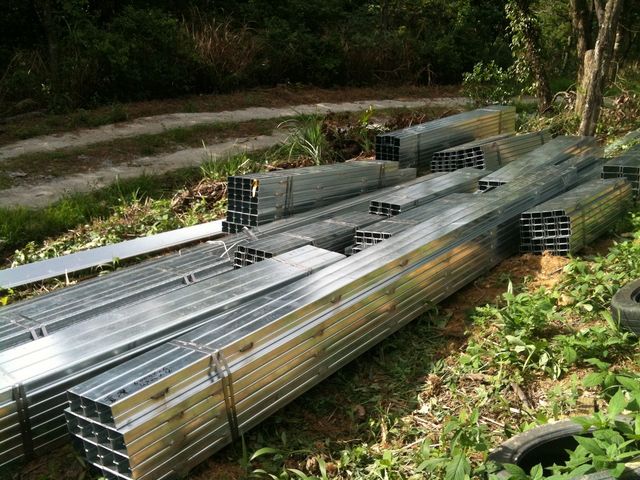

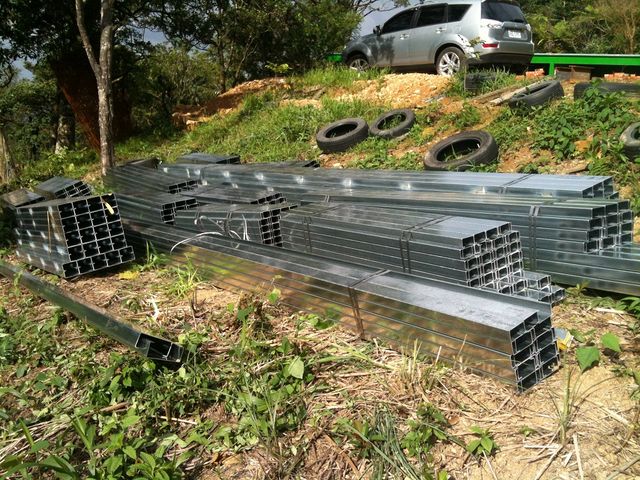

第二段結構材料終於進場，盡量把數量算足了，可是還是很怕有一些意料外的狀況，足足有五噸的c型鋼，有一些是焊合的，看起來是用氬焊，比起我們自己焊要漂亮多了。

axxxxa

grace1 發表於 2014-9-18 13:03
從頭看到尾 現代版的愚公移山

只有四個字形容

同感，完全就是只能遠遠在背後觀望，無法追隨的英雄俠侶啊！


　　

jasanlin

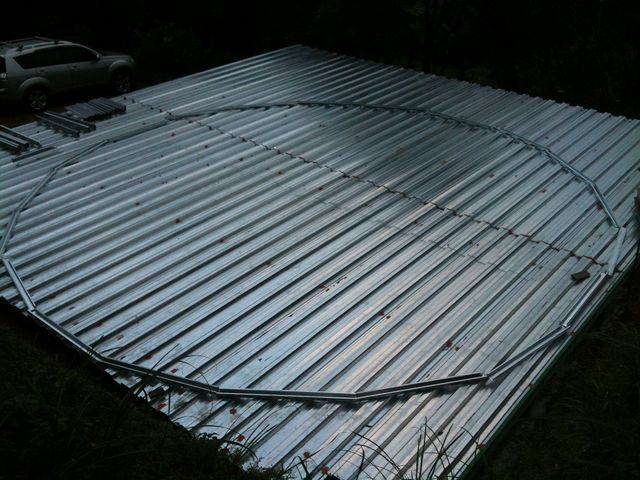

一整天都在切每根底板的角度。二十支結合成一個圓，每個接和角度是18度，每根頭尾都得切成9 度，人工切法還是有誤差，該怎麼讓他對稱成圓呢?
本來想說一支支先固定在deck上，然後再來焊接，買了不銹鋼自攻螺絲，一用才發現，自攻螺絲無法連續鑽入兩種鐵材，第一段c型鋼鑽過以後，到deck就鑽不下去，原因是在c型鋼這一段已經成了攻牙了。
搞了半天放棄了，改用鑽頭鑽孔，卻又因為鑽頭尺寸不合，自攻螺絲一點也不能發揮弁遄A比起高低牙還不好用，所以選擇材料，還是要能匹配，不是自己想的才對，這也是個經驗吧!提供大家分享!!

grace1

老大 您還真的是契而不捨 加油!!

kcw62701

棄而不捨 加油!!
