自動澆水系統老跳電

Zefram

akirahsiao 發表於 2020-5-20 10:23
問了商家,說我這種菜鳥需求,這個(6s)就夠了!

https://goods.ruten.com.tw/item/show?21903607260365

米粒

akirahsiao 發表於 2020-5-20 10:23
問了商家,說我這種菜鳥需求,這個(6s)就夠了!

https://goods.ruten.com.tw/item/show?21903607260365

這要善用了 220v有2條火線，依你的配電線色 黑的直接拉一條至繼電器的控制，
另一條紅的跟水線（接地線）=110v，拉來給太星定時器用，
再從定時器的出端只接出火線那條至繼電器的另一控制用，
這樣就跟你原來的定時器控制線路相同了...

akirahsiao

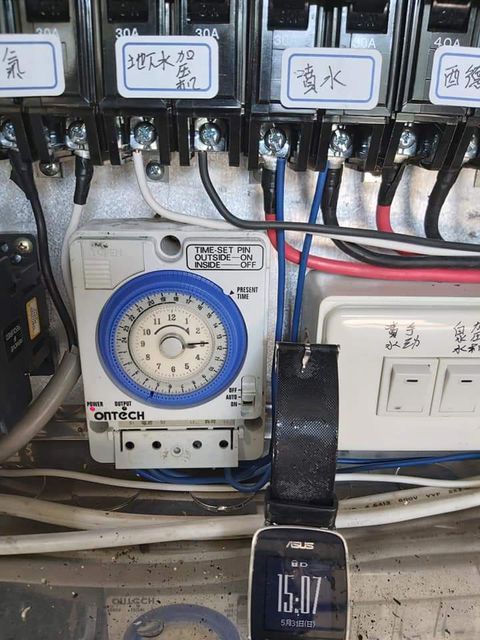

這定時器存心來亂的！

前一陣子需要它幫忙，

老不準時澆水，時間亂七八糟跳。

梅雨季來臨，把自動澆水功能關了，

它倒是開始準時了，居然時間沒啥偏差？






米粒大大，

那個Z大提供的配線圖，

您能搞懂嗎？這定時器準備七月把它給換了。

米粒

akirahsiao 發表於 2020-6-2 10:49
這定時器存心來亂的！

前一陣子需要它幫忙，

可以...順便將漏電開關裝上，電源盒可以買小一號的，電源線5平方以上準備一些，
東西備齊後 聯絡一下...
