jasanlin

eastern 發表於 2014-10-14 18:48
當做大人的樂高嗎?

也行!...

真的像樂高，大家一起玩吧!!

jasanlin

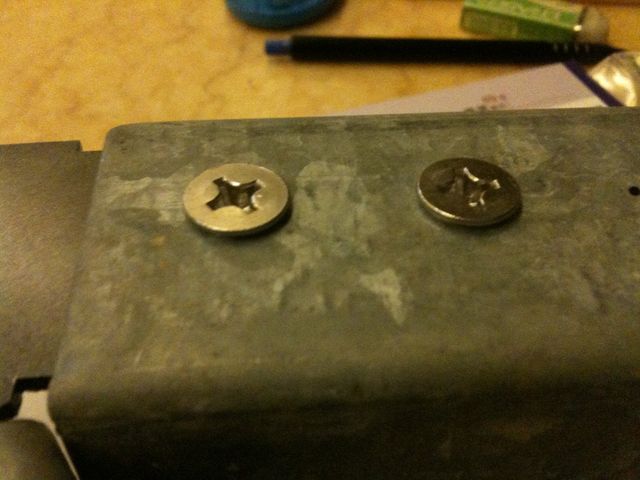

考慮好久，接受五金行老闆的建議，本來想用鐵皮螺絲，先鑽孔後直接鎖入比較簡單，但是她說這樣很不牢靠，鐵皮螺絲比較適用在木頭上，當下決定採用不銹鋼2分(6.2mm)*4分長的平頭螺絲+墊片+螺帽。
採用平頭螺絲的目的是為了將來外牆封板時盡量能減少凸出的厚度，結果做起來還算差強人意。

我先用鑽床導了1分的孔，再鑽2分孔，最後用3分鑽頭(家裡沒4分，因為平頭為12mm)導斜角，裝起來還算不錯看，現場安裝時再看看有沒有可以改進的地方，如果順利，那dome的骨架就很快了，每根c型鋼量好長度，切好斜角，鑽好孔，再來就是鎖螺絲啦!>>>>>>說的比唱的好聽<<<<<<<還要很久呢?

老婆要上夜課，只有假日才能一展神央A想要自己單獨下海，老婆又不放心，沒人煮飯，荒郊野外的，要吃草啊 ! 真是進退兩難，英雄無用武之地，發包給人家做，沒有人會做，因為做法都在我腦子裡夢遊，醒來時才知道要怎麼做，說給大家笑笑!!

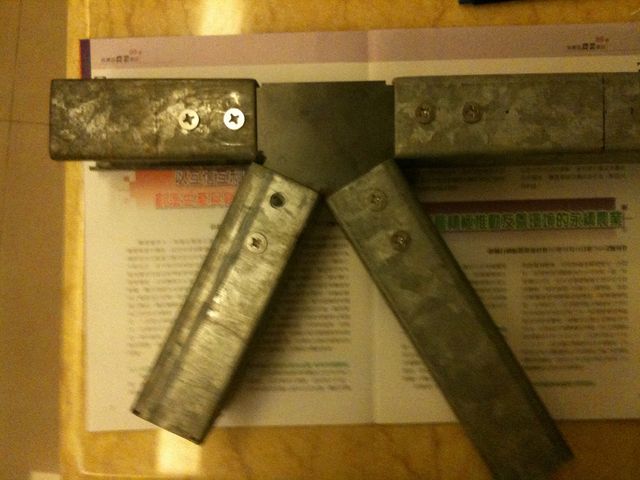

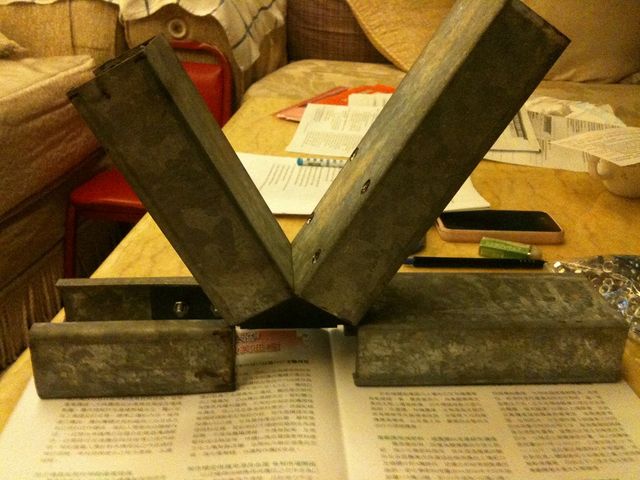

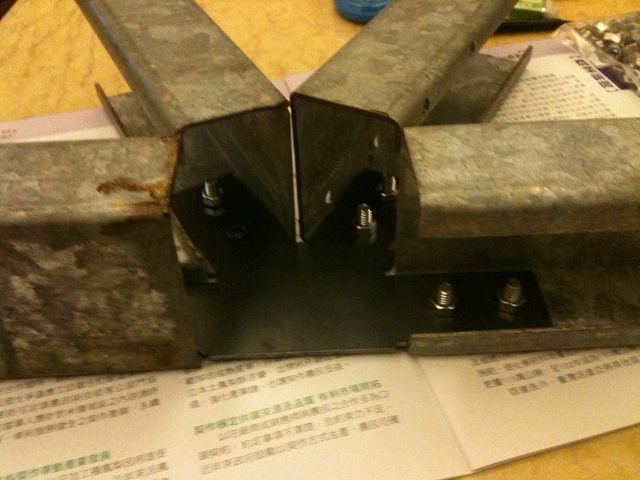

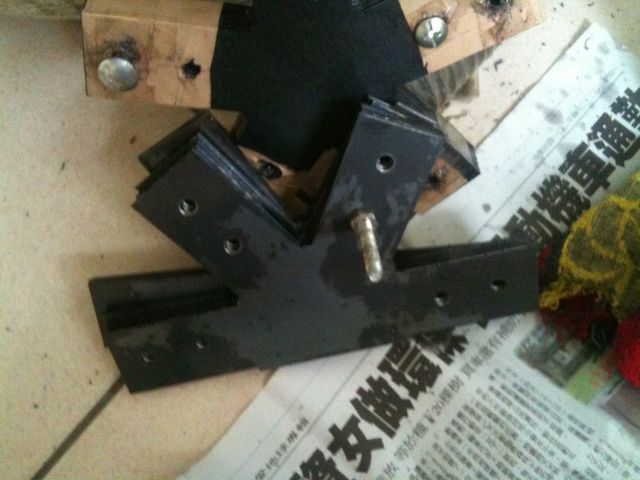

以下的樣品就可以看到接頭的用途了!感覺還算滿意。

jonce

點錯了，

更正是「太棒了」，

天氣開始冷，

就嘴乾手指僵了XDDD

jasanlin

jonce 發表於 2014-10-16 18:53
點錯了，

更正是「太棒了」，

拜託，你這叫冷笑話!

snoopyhome

jasanlin 發表於 2014-10-16 17:40
考慮好久，接受五金行老闆的建議，本來想用鐵皮螺絲，先鑽孔後直接鎖入比較簡單，但是她說這樣很不牢靠，鐵 ...

  jasanlin大, 我可以繼續煩您嗎? 因為我實在很好奇這兩件事:
1. 您買平面的黑鐵片, 是怎麼做成連接器的樣子的? 是工廠用機器折起來後再焊起來的嗎?
2. 如果連接器沒有設定角度, 骨架連接起來後怎麼彎成球型的呢?

  麻煩您了.

jasanlin

Hi ，snoopyhome

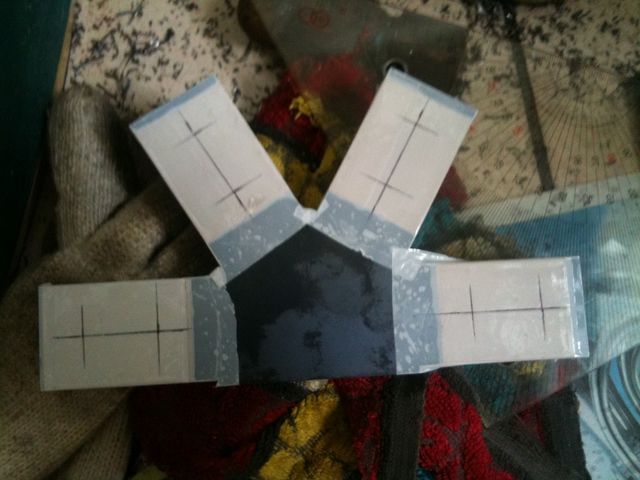

1. 你要先看看上面 #683寫的鐵片的照片怎麼來的，它是我先畫好cad圖面請工廠用雷射切割出來的。

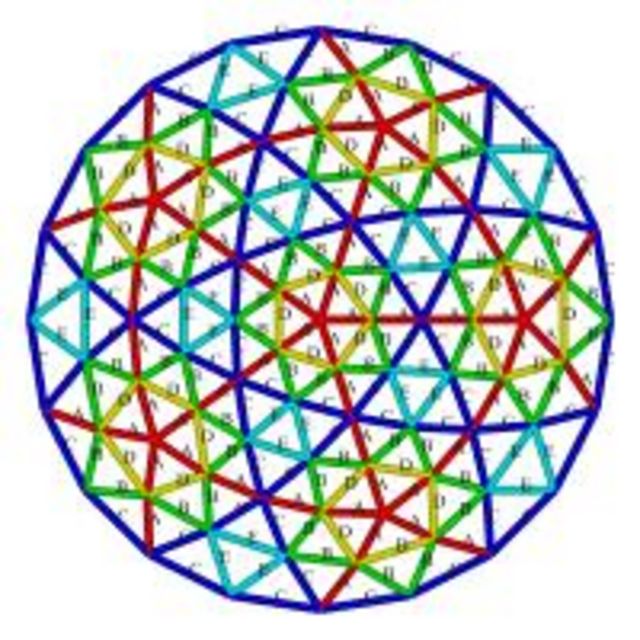

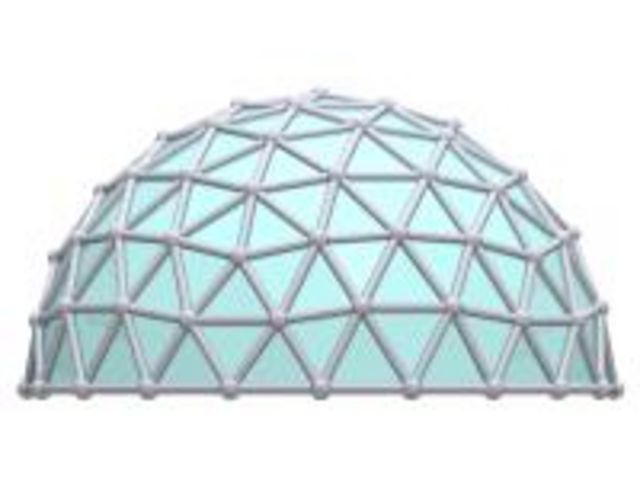

2.再來看到連結好的樣品，它是沒有角度的；角度的造成在每一根c 型鋼上，共有a,b,c,d,e五種尺寸，每種尺寸各有不同的角度大約在8~9度之間，所以c型鋼每邊都要切斜邊大概是上下差1cm，這樣把c型鋼接合起來，鐵片藉著c 型鋼的斜邊就會彎成五角形及六角形的角度，好多個六角形五角形接起來就會彎成球形了。

jasanlin

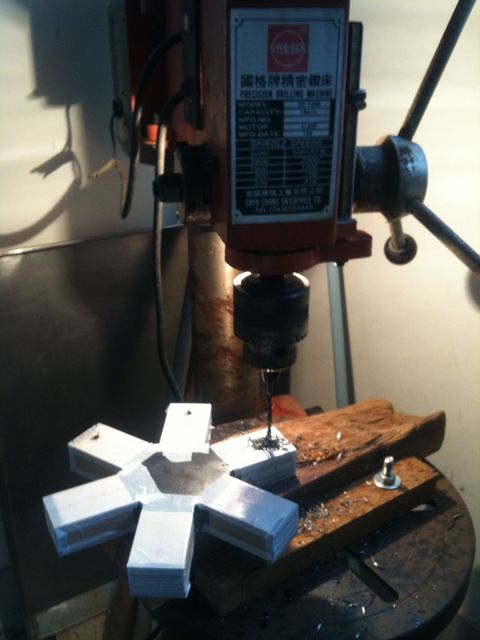

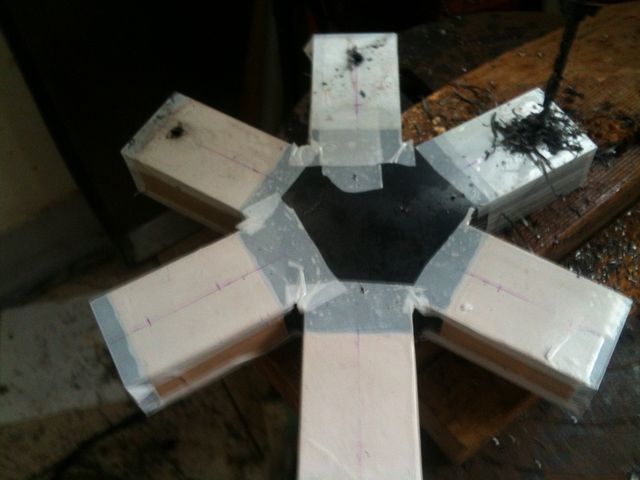

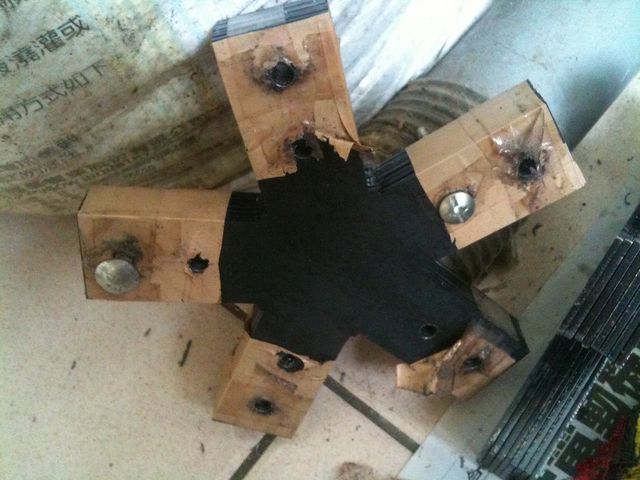

花了一個下午蹲在鑽床邊，把部分連接片都先鑽好孔。

原先想說一片一片鑽可能會誤差比較小，後來發現那簡直是自找麻煩，那麼準幹嘛!之前檢查c型鋼，才知道它的誤差還真大，有的根本不是90度，我還得看它的臉色下奶狻O?每根c型鋼都不會是一樣的，請放心。

所以花了點工夫把整團約8~10片的連接片先用膠帶把它包得密不通風，為避免鑽孔時鐵削鑽進兩片之間把每個鐵片都往上擠，變得很不好鑽，這是個經驗，膠帶後來也買錯了，買到包裝的薄膠帶，捆不住鐵片，還是有些部分造成困擾。
還好我全部先用1/8鑽孔後再換1/4(˙7mm)，總算也完成了。

jasanlin

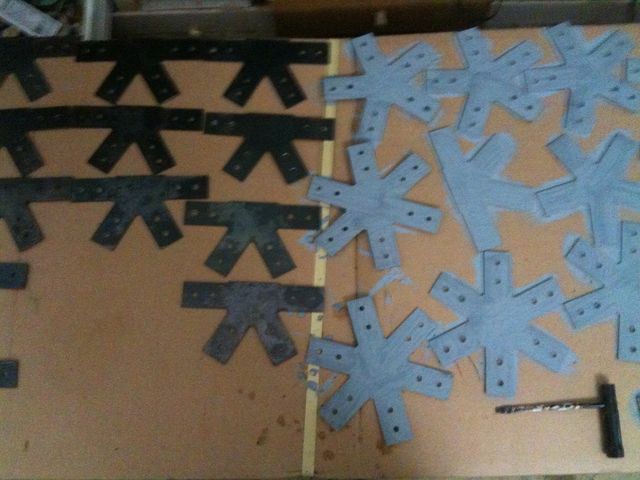

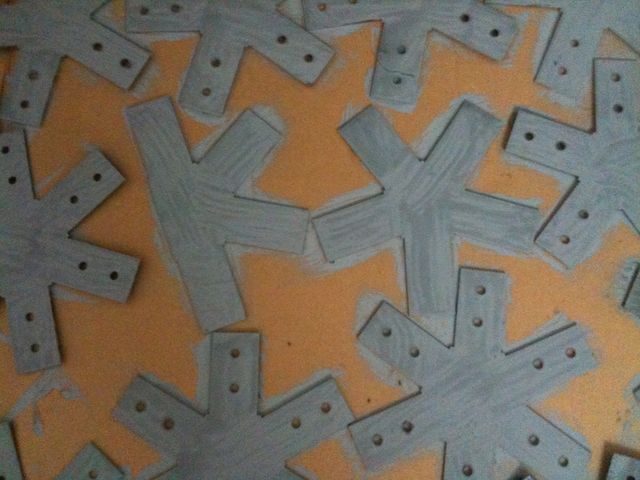

老天戲弄我們兩天，甚麼事也做不成，只好在屋內把接頭上鍍鋅漆上了兩道還用電扇吹，味道超刺鼻的。

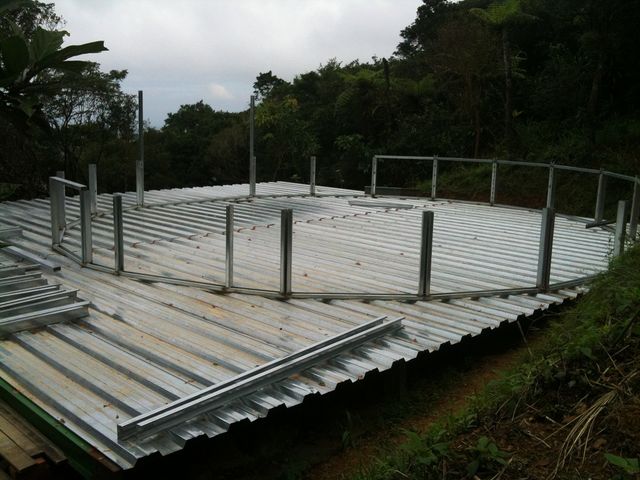

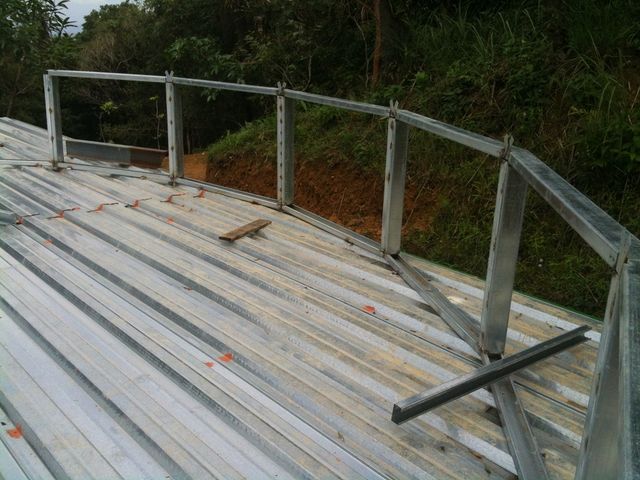

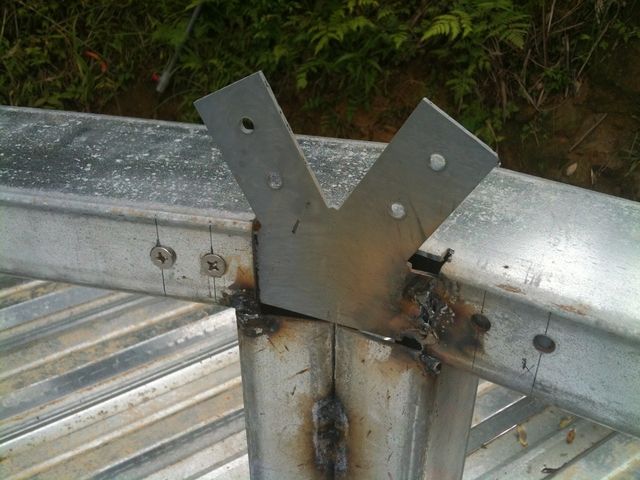

禮拜一早上出了個大太陽，終於能夠展現進度，可惜中午就得班師。感覺還不錯，總算把接頭裝上去幾個，克服前後左右上下不是水平就是垂直的要求，可真是累煞腦袋，稍一疏忽，忘了這個水平或那著垂直，就得切開重來，考駕照比著個簡單多了，算算平面前後兩個水平面，上下及前後共六個垂直面，還要調整18度的誤差，真被那個c型鋼搞死了。

奉勸各位大大，千萬不要相信c型鋼的準確度，津津做好的角度，經過一天日曬雨淋，明天就走樣了，而且c型鋼出料，
根本沒有準確度可言，完全要看自己的要求度，差點沒給它氣死，才想說要怎麼去利用才能減少它的缺點。總算學了一大課，基本上，c型鋼的建築說穿了根本談不上精準度，不要給騙了，因為材料本身誤差就很大了。

jasanlin

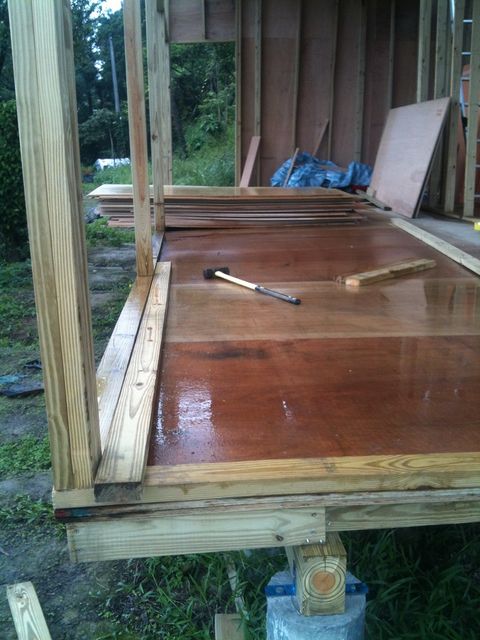

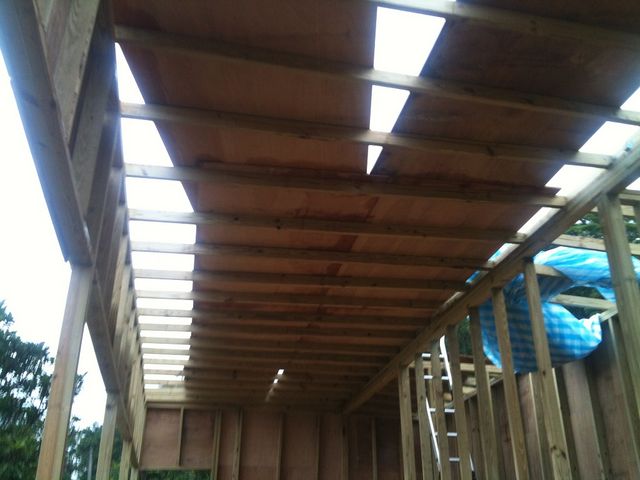

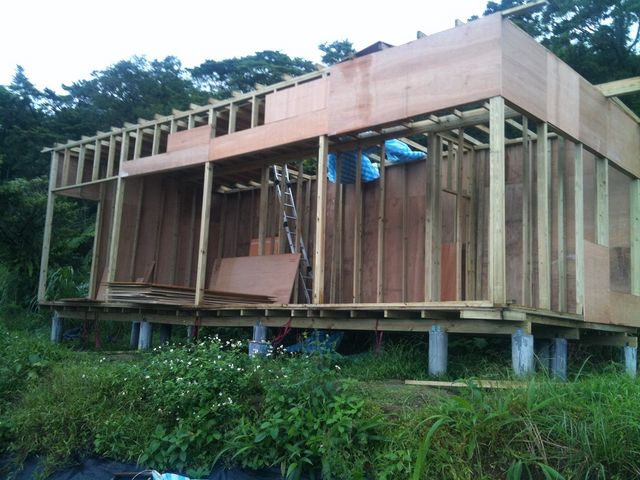

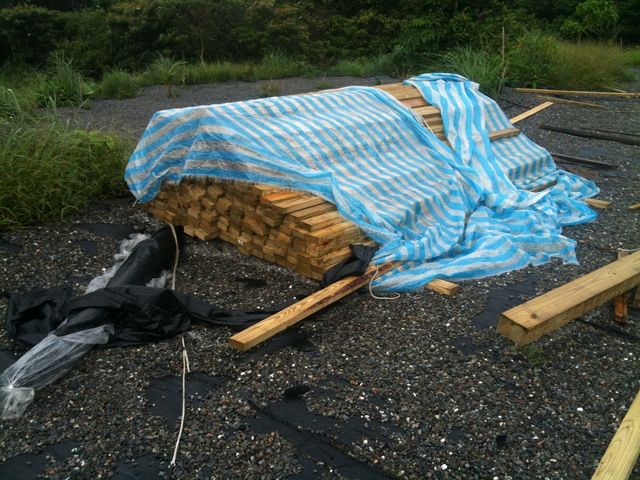

隔壁來了個外國鄰居，還沒見過面，想說過去打個招呼，看到他貌漱鴢峖b那兒淋雨，真是替他擔心，想當初我們的木板也是因為防水不良很快就爛掉，看他的造屋法在我們這個地區是不可行的，白蟻的肆虐是無法避免的，冬天的潮濕是很難讓人住得舒服，光除濕機可能比夏天的冷氣還用的兇。
看來這個木屋的下場是可想而知了!!
改天找個時間去打招呼，讓他知道這兒可不比美國。
看他當基礎橫梁的南方松年輪，不是用來做結構的，已經有點變形了。

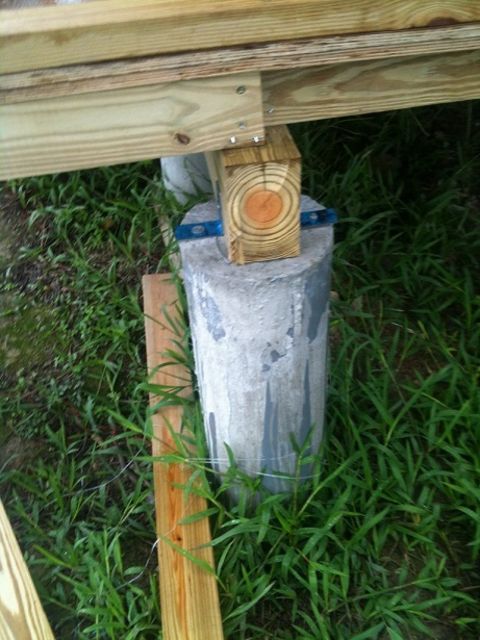

底座下的基柱用塑膠管灌水泥，天在地人說好像裡面連鋼筋都沒有呢?
該怎麼告訴他，都已經誚迅o樣了????

dalin

多年前在台中市崇德路五段與潭雅神自行車道附近也看過類似dome house,是一個明顯又獨特的建築地標,可惜目前已經搬遷了。
