樂活農場-免電力抽水機(ram pump)....初步實驗成功了

jack-asia

山高，沒水的地方，真的很需要不需要能源的裝置。
好好研究研究。

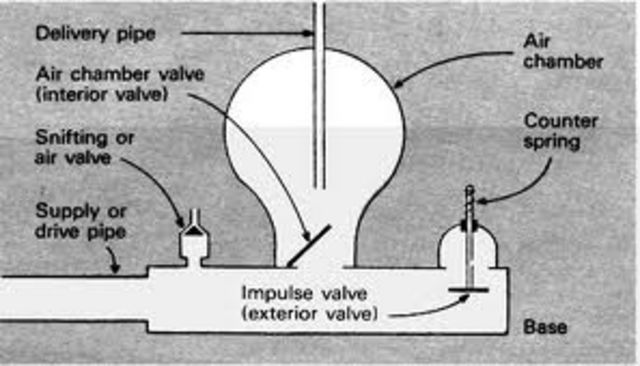

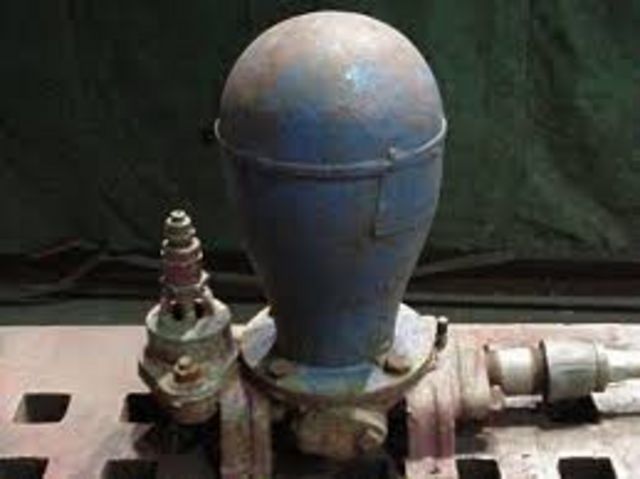

這是吉普賽人的老古董。我認為設計得非常完美，造型又漂亮.
有些大學生有做些報告，可以少走一些冤枉路。
如果有些新的設計，將是更完美。

最重要的部分，在於本體，水流不限
只要有些高低差，能產生水錘的作用即可。
材質選用當然用金屬的較耐用，那麼遠的荒郊野外，遇到山豬怎麼辦?

chen168

chh23 發表於 2016-1-5 20:56
已經可以到11公尺了

我剛完成的ram pump 目前測試狀況如下:

落差約1米,
3"進水管長16米,
6分出水管目前揚程約6米,
水搥每秒1次
出水量約2~3分管連續自然出水量.

今天調整如上, 可是我需揚程至15米, 才能將水打到農地的最高處;
請教有玩過的home友, 還有那些可以改進或注意的?

chh23大可以揚程至11米, 水量如何? 可以po幾張照片來看嗎?

樂活族

chen168 發表於 2016-4-17 17:53
我剛完成的ram pump 目前測試狀況如下:

落差約1米,

集水捶壓力的閥片鑽個洞補螺絲增加閥門重量就可以
控制水捶秒數增加壓力
可以弄多高試了才知道

(太重水捶不會動，所以有臨界壓力)

chen168

樂活族 發表於 2016-4-17 19:23
集水捶壓力的閥片鑽個洞補螺絲增加閥門重量就可以
控制水捶秒數增加壓力
可以弄多高試了才知道

感謝樂活大回答!

產生水捶的逆止閥閥片, 我有設計重力及彈力複合的頂針可調整水捶秒數.

chh23

chen168 發表於 2016-4-17 17:53
我剛完成的ram pump 目前測試狀況如下:

落差約1米,

https://youtu.be/vc8jt52Ghj8
https://youtu.be/QRwCIMQB02Q
洩水閥串聯數個
以可以運作為止
進水閥再加一個大的
成為帕斯卡原理

chh23

控制水錘秒數那個應該是增加流量
無法增加高度

chen168

chh23 發表於 2016-4-17 21:20
控制水錘秒數那個應該是增加流量
無法增加高度

chh23大 看你影片中所使用的進水管是較小的水管，是6分管嗎？

是不是進水管只要進水量夠出水量及洩水量用即可？

樂活族

chh23 發表於 2016-4-17 21:20
控制水錘秒數那個應該是增加流量
無法增加高度

秒數增加 壘積壓力會大點 (0.5秒 水衝力還沒大 1-2秒水動能就大一些了 這樣說明應該容易了解)

還有增加壓力的方法
1:整個機構要固定 ... 最好打下基樁(壓石頭不夠的)
2:連進水管也要固定
3: 進水管加大口徑...用3-3.5吋
4: 蓄壓瓶 改小改短 試試
5: PVC 要膠合 沒膠合 漏水等於漏壓力

所以每個畜壓的小地方都能注意並改善  很好玩的

最後我沒玩是被吵死了 ... 所以弄個開關決定要不要啟動

chh23

chen168 發表於 2016-4-18 13:24
chh23大 看你影片中所使用的進水管是較小的水管，是6分管嗎？

是不是進水管只要進水量夠出水量及洩水量 ...

我的進水管是1.7cm
洩水閥是1/2in
口徑最好一致
如果進水管太大
會造成洩水閥那邊產生渦流
使效果變差
上升那端不要太小
避免阻塞
管

chh23

樂活族 發表於 2016-4-18 16:24
秒數增加 壘積壓力會大點 (0.5秒 水衝力還沒大 1-2秒水動能就大一些了 這樣說明應該容易了解)

還有增加 ...

秒數增加無法增加最後的壓力
只是提前而已
