有2home的網友說要照我們的活動雞舍做一個
但做到一半....yahoo的部落格不給看了
我乾脆轉到這裡分享
有需要的就可以參考
由於有不少網友問及有關活動雞舍的材料
經過我們一年來的測試....原本設計的6米長雞舍，太過於笨重
所以...現在有一個改為3米的...果然覺得比較靈活
於是整理後...將3米的材料需求....列表如下
若有不清楚的...可以再繼續參考後續的圖說
圖片有些是6米長的.....只好麻煩自行發揮想像力...把它縮為3米的囉
(品名) (規格尺寸) (數量) (備註)
1.圓弧頂錏管(弦高約60cm) 6分/跨距2.4米 4支 熱浸/用3米長去彎圓弧較省材料
2.套圓弧頂直錏管 6分/長度1.5米 8支 熱浸/一端收口
3.雞籠底部框架錏管(前後) 6分/長度2.4米 2支 熱浸
4.雞籠底部框架錏管(左右) 6分/長度3米 2支 熱浸
5.內部雞休息用直桿錏管 6分/長度2.92米 4支 熱浸/用三通片來接(與圖片不同)
6.備用6分錏管 6分/長度6米 1支 熱浸/做補強用
7.輔助橫桿錏管 4分/長度3米 5支 熱浸
8.彈簧管夾 6x4 20支 建議多買備用
9.封頭及封尾直管錏管 6分/長度約2米 4支 一端壓扁鑽洞(要附螺絲),現場修長度
10.鋼束環 6分管用 4個 要套封頭封尾管,與圓弧管相接用
11.三通接片(含螺絲及螺母) 6x6 30組 建議多買備用
12.鋁鋅固定壓條 長度6米 4支 現場修長度
13.不銹鋼S壓條線 長度2米 15支 現場修長度
14.PEP膜 6米 x 3.1米 1件 厚度：0.18mm
15.壓條勾 8支 固定捲簾的黑帶用
16.白鐵自攻螺絲 12# ; 3/4" 1包 1包200支
17.側邊用捲簾錏管 4分/長度3.2米 2支 熱浸
18.後面用捲簾錏管 4分/長度2.6米 2支 分上下兩層,用來通風和擋雨
19.前面用捲簾錏管 4分/長度2.6米 2支 平常不裝,颱風時可擋風雨用
20.捲簾用黑色塑膠管套 4分 40個 0.5米可固定一個,建議多買備用
21.黑帶 1綑 長度300米
22.屋頂用黑色抑草蓆 3.1米 x 3.6米 1件 用90cm寬的抑草蓆自己車縫
23.前面及後面上層用抑草蓆 2.5米 x 1.8米 2件 用90cm寬的抑草蓆自己車縫
24.後面下層用抑草蓆 2.5米 x 0.9米 1件 用90cm寬的抑草蓆自己車縫
25.壓管束 6分 8個 裝活動輪用
26. 6分方管 1.1米 2支 活動輪的鐵管
27.兒童腳踏車塑膠輪 12吋 2個 在露天拍賣搜尋:兒童腳踏車
28.黑色塑膠菱形網 1.5米高 1綑 工具五金行買得到
29.尼龍紮線帶(魷魚鬚) 15cm 自行酌量購買;水電行有賣;kss較好
30.雞舍門 請自行發揮創意製做
圖說如下:

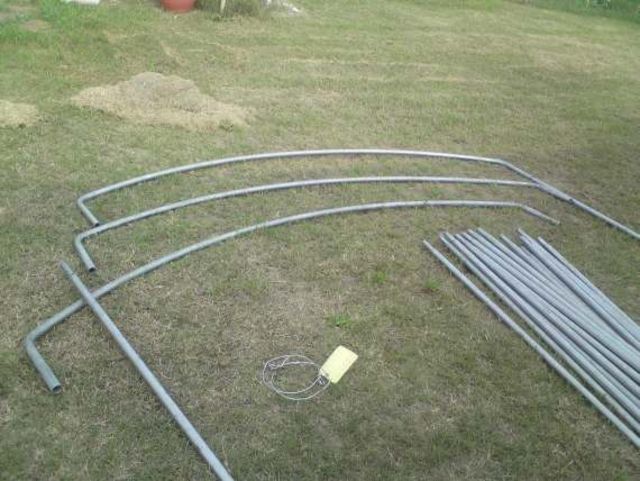

圓弧頂及套圓弧的縮口直管
套上後....記得加螺絲固定

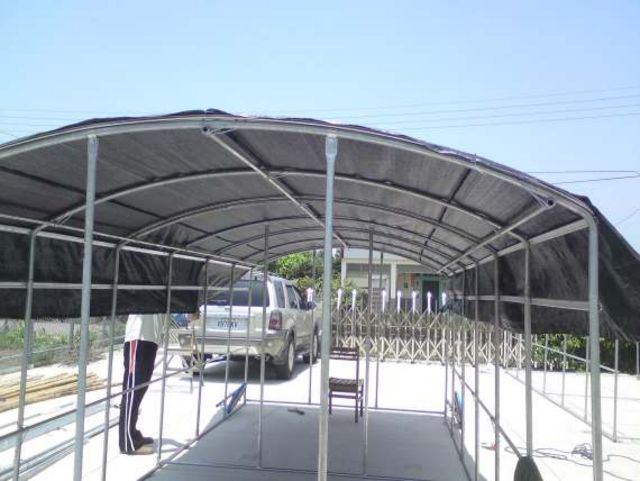

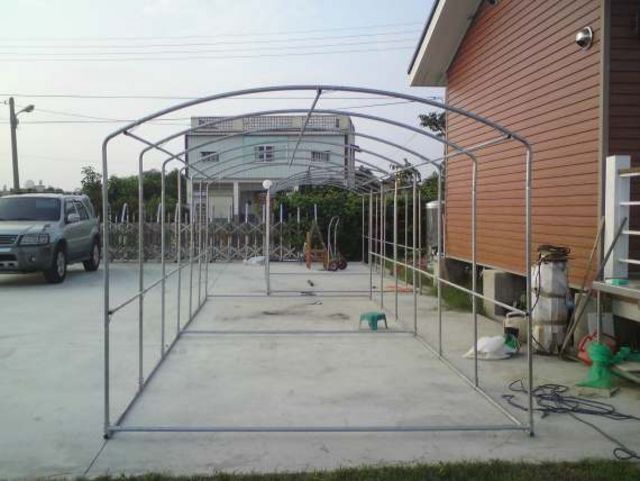

框架底部前後左右的6分直管(相片是6米長的雞舍)

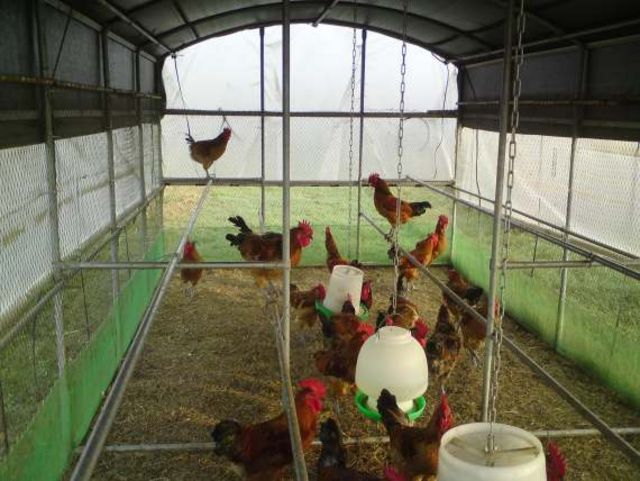

給雞休息用的直管(土雞專用；肉雞飛不上去，可省略)....圖片顯示是6米長,用彈簧夾固定
若為3米雞舍....上面材料單是設計用2.92米長的6分管以三通片固定

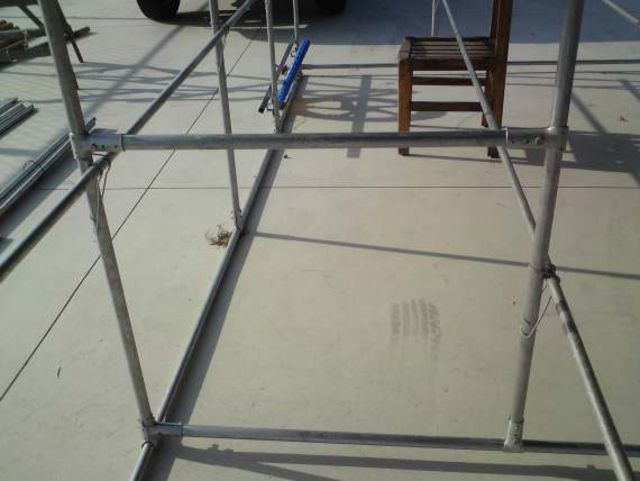

給雞休息用的直桿細部圖說....短向橫桿是用備用6分管來裁切的

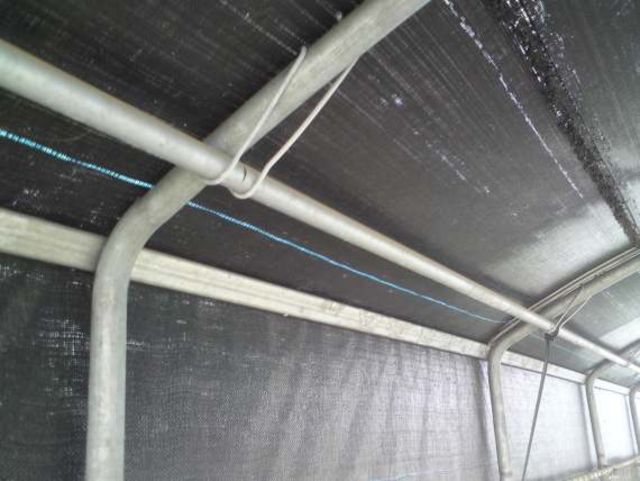

輔助4分直管與圓弧管的相接圖說

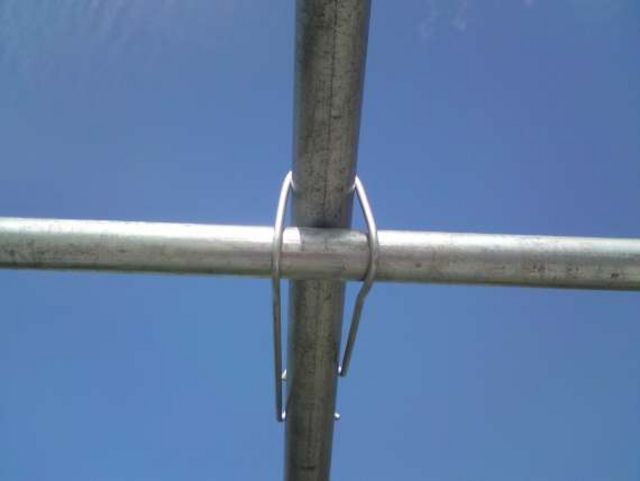

6x4彈簧夾的使用

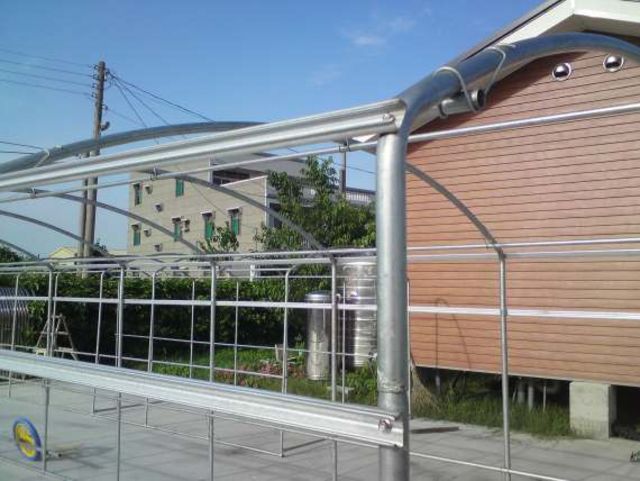

可看到五支輔助直管(圓弧頂3支，左右側各1支)，
及前後封頭封尾直管(一端壓扁鑽孔,套鋼束與圓弧管相接)

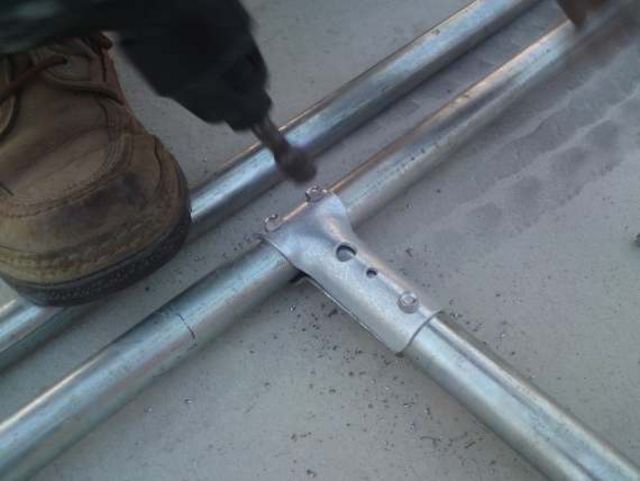

三通片的使用
鋁鋅固定壓條的使用(壓槽可以放置二層S固定線)
壓條固定後，兩端要打扁，以免勾破PEP膜及抑草蓆
(照片中壓條的端口尚未打扁)

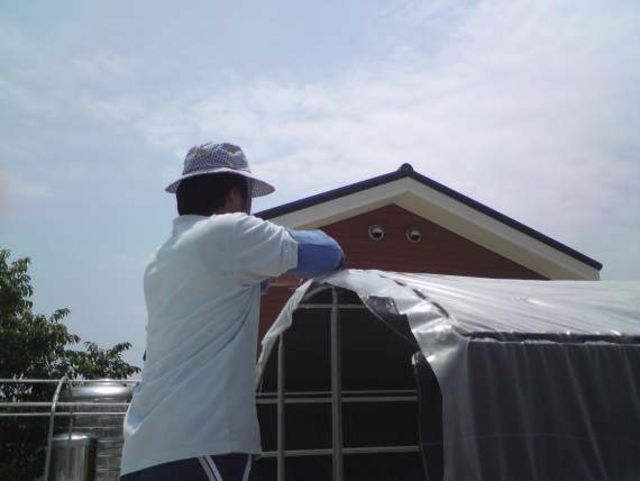

不銹鋼壓條S線....分二次固定抑草蓆和PEP膜

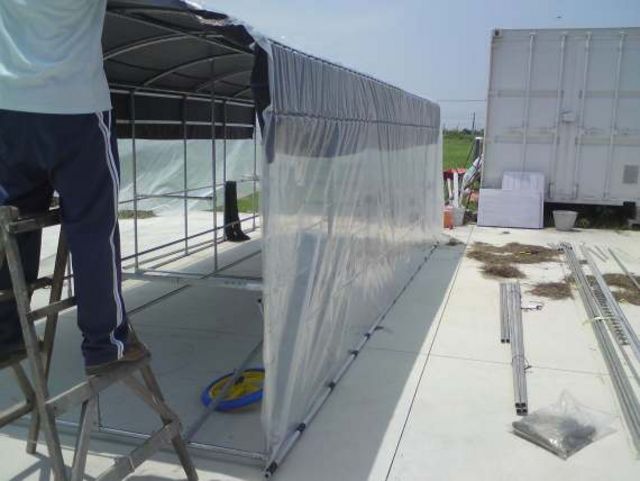

S線固定雞舍前後的抑草蓆和PEP膜
PEP膜固定好後....下方則以4分捲簾錏管用4分的黑色塑膠管夾固定
建議捲的時候...向內捲....比較不會積水

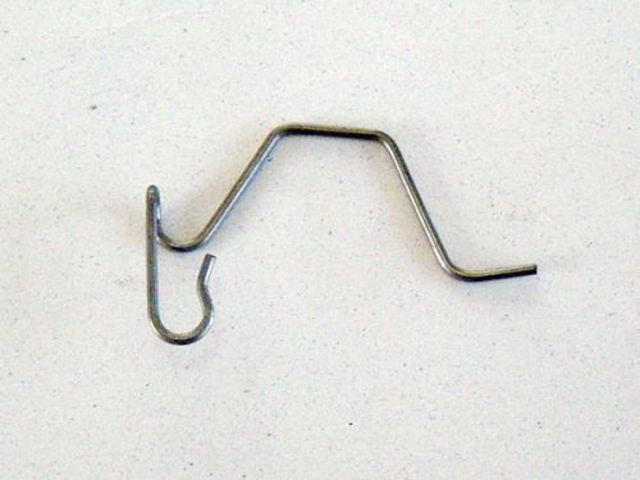

這個叫壓條勾

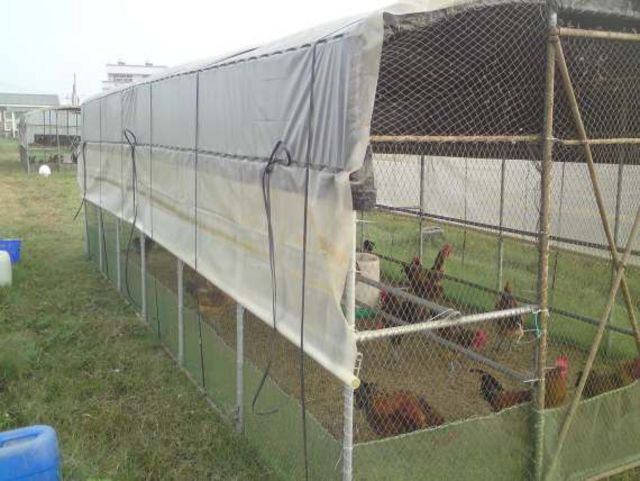

壓條勾是來固定綁捲簾的黑帶用
另外...上圖中有黑帶...從底框跨過弧頂到另一邊的框底
是加強PEP膜防風用的...並防捲簾遇風飄動

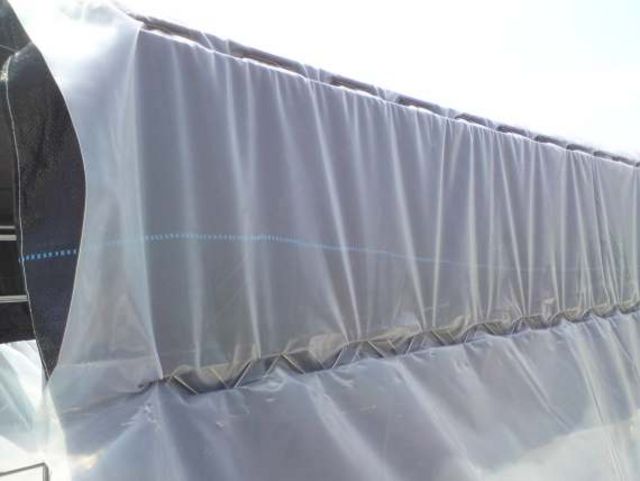

雞舍後方上層的捲簾(圖片是用PEP膜的剩料做的)
但材料表是用抑草蓆做的
下層的捲簾圖片沒有顯示....請自行釘上壓條後,就可固定下方的抑草蓆

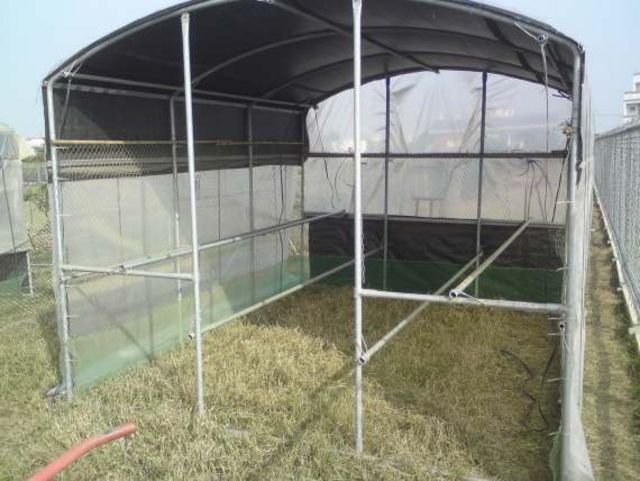

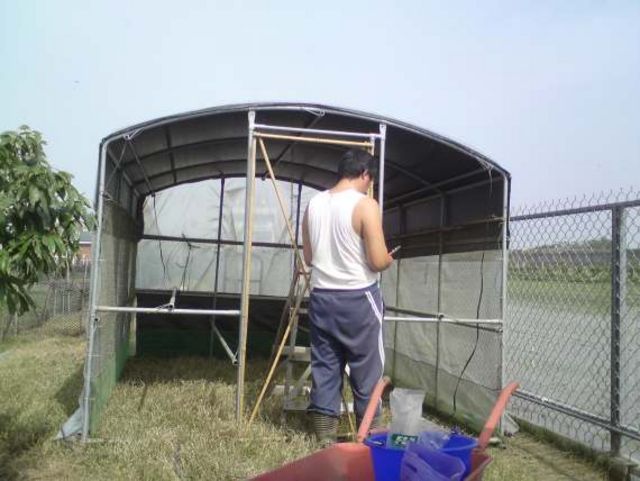

3米的雞舍架構如圖示....後面下層的捲簾可以看到(黑色抑草蓆)

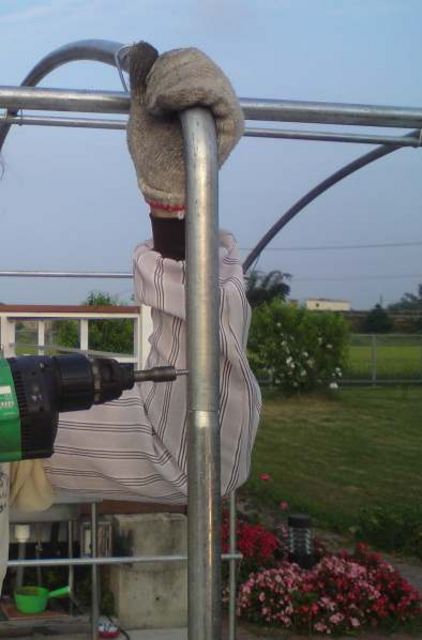

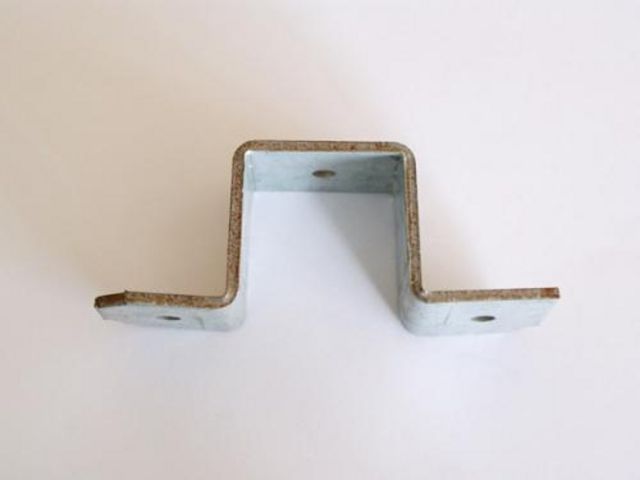

壓管束...若ㄇ型頂端沒有開孔,需要自行鑽洞及攻牙
以便鎖螺絲...固定附輪子的方管
壓管束固定在直管上

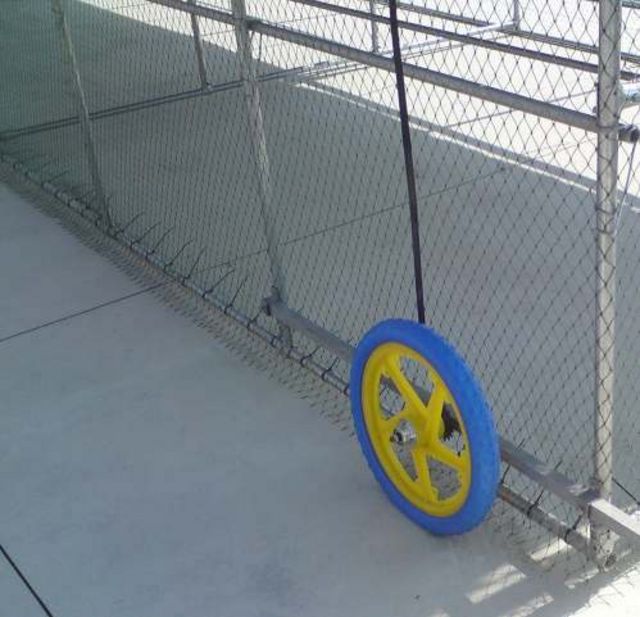

另外將輪胎鎖在6分方管後....可直接套入壓管束,用螺絲固定住就不會搖晃太厲害

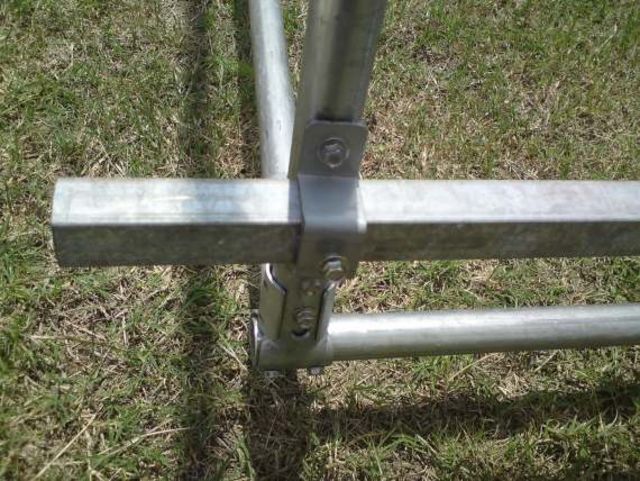

方管套入壓管束...用螺絲固定住的放大圖示
雞舍門.....請自行發揮創意囉

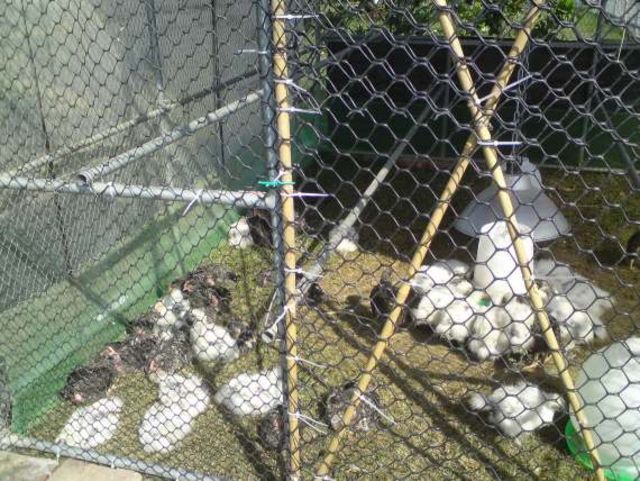

用塑膠菱形網圍起來....比較不會卡住小雞雞
並且較易施做......
備註...風大的時候,請務必要在四個角落綁上2個5加侖的水洞裝满水....以免被吹翻喔!
|
