要如何配電

大地彩妝師

請教配電

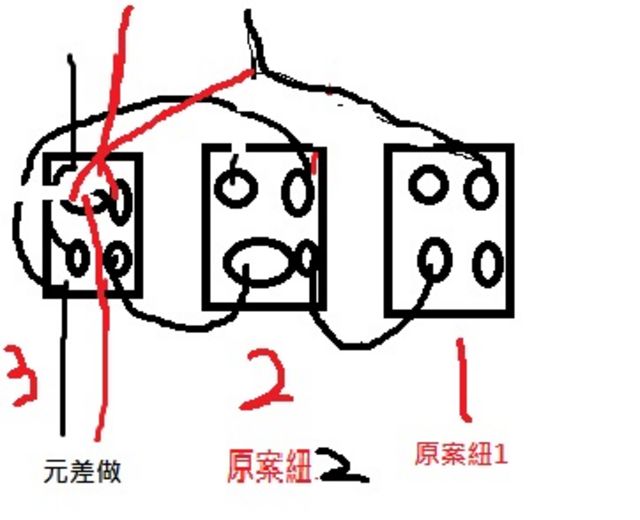

原按鈕1
原按鈕2
原插座

怕被偷電
插座要拆除




想問要如何配電

大地彩妝師

電腦不順
請多海涵
一條線成一個圓還會通電
兩條線就....
感覺下方那兩條線是送電進來
上方四條線各是燈具和抽水馬達

兩個按鈕
兩個電器
要如何接
應該很簡單
並聯
但我不會

lyl0217

拍照一下 可能比較好解答

綠色之星

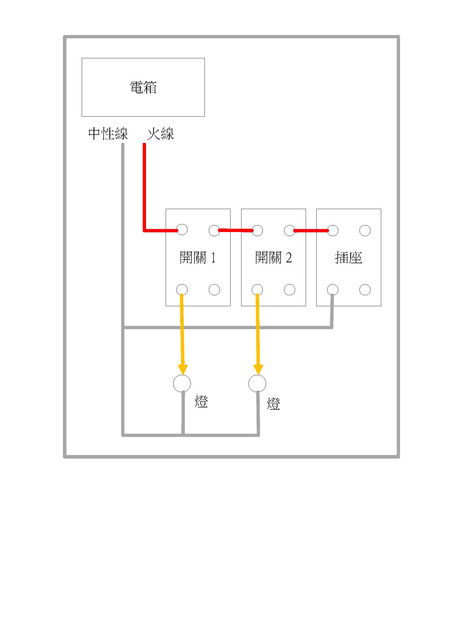

原圖線接的有點亂,這樣接比較簡單乾淨

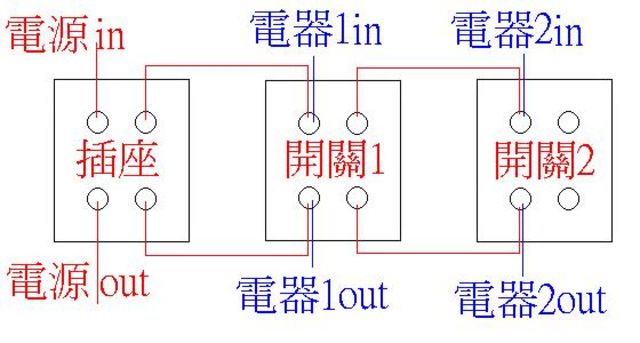

插座可以不用拔掉,直接將電源in,out移到開關1即可

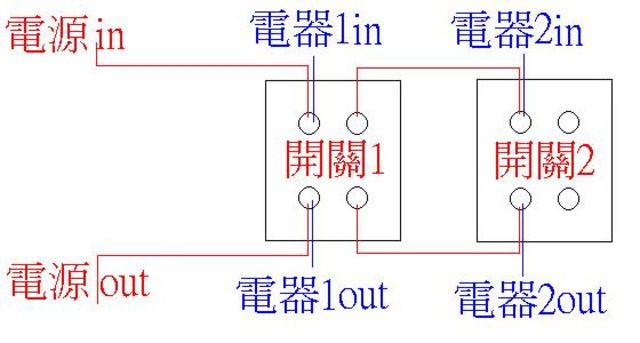

插座和開關1中間的搭接線要拿掉(就是插座沒有任何電線即可),希望有幫到您!

copy

開關2的負載?
開關加插座不是並聯.
水線接插座?
總覺得這樓有觸電及走火的危機.

lyl0217

綠色之星 發表於 2015-3-7 20:31
原圖線接的有點亂,這樣接比較簡單乾淨

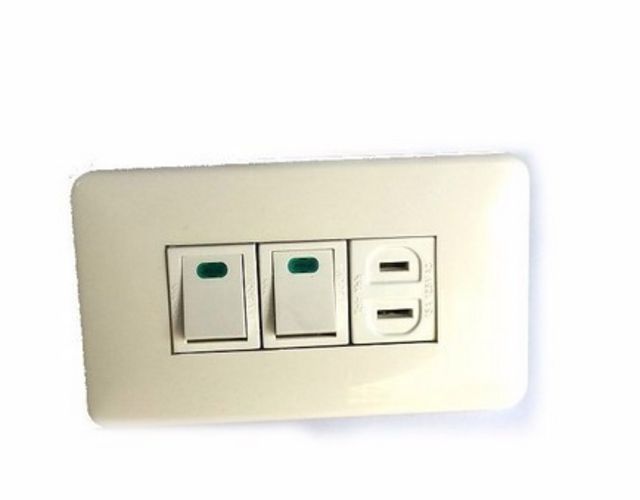

我想原po所說的插座及按鈕應當是類似下圖這種



若是照你的接法 一定短路

nenghsin

這個參考一下。
https://tw.knowledge.yahoo.com/q ... n?qid=1012020805709

axxxxa

nenghsin 發表於 2015-3-8 01:39
這個參考一下。
https://tw.knowledge.yahoo.com/question/question?qid=1012020805709

借用您連結網站的圖：

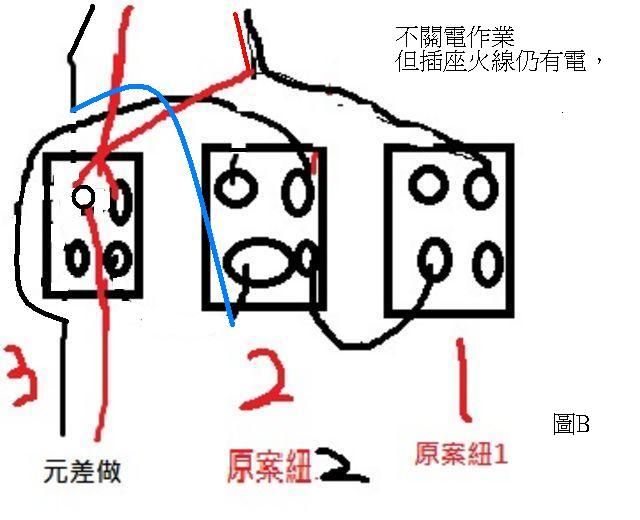

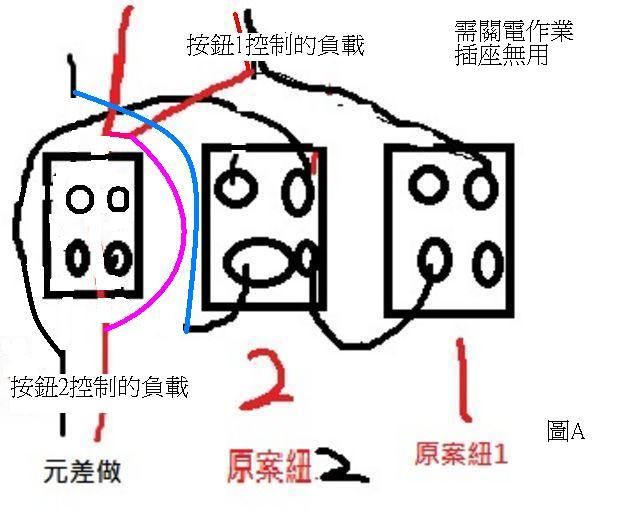

通常紅色火線很可能從右邊插座那邊連過來，所以不能斷，否則連電燈都不會亮了，所以最簡單就是把插座底下灰色線剪斷後絕緣起來就可。

ＰＳ，綠色之星大大那個圖不對喔，您照那樣接就準備等火燒屋了（就算無熔絲開關會跳掉，開關切下去短路那一剎那也保證會讓您終生難忘），另外提醒樓主，抽水馬達用這種開關非常勉強，開關接點處很容易過熱氧化，建議您抽水馬達最好直接接在無熔絲開關比較安全！
　
　

edwin9135

請參考

大地彩妝師

edwin9135 發表於 2015-3-8 15:39
請參考

哇勒
試了
插座很像是單獨一個迴路
而我離開時
忘了是否把電箱電源切掉
因為廚房的迴路不會切掉
那這樣接錯的形況下
會怎樣嗎？



看來
我之前的猜測有誤
上方應該一條是送電線 另一條是電燈
下方應該是抽水馬達

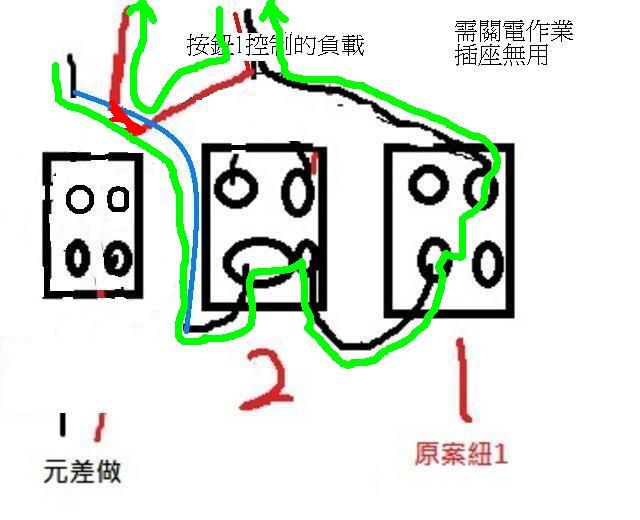

用綠色線表示電流路線
這樣就能形成一個通路
用僅存的小學知識
不知是否有誤~
