監視器+自動灑水+遠端控制灑水=結合應用

rsenkimo

監視器+自動灑水+遠端控制灑水=結合應用

假日農夫每週上山一次，平日花草樹木沒人澆水，資材室沒人照料怕小偷，只好動頭腦。
農電裝好後，第一步先裝個能自動控制灑水的控制箱。(如圖)



資材室建好就趕緊申請網路及裝上監視器，用汰換下來的電腦主機+監視卡，再買八隻監視鏡頭就搞定。在家裡還有一組監視器，可以同步將農地回傳的影像錄影，縱然資材室被小偷入侵，電腦被搬走，家裡還有現場的影像留存。


控制箱外殼是去資源回收場尋寶的，經常拿紙箱去住家附近的資源回收場賣，跟老闆、工作人員熟識後，有空就可以去尋寶一下。

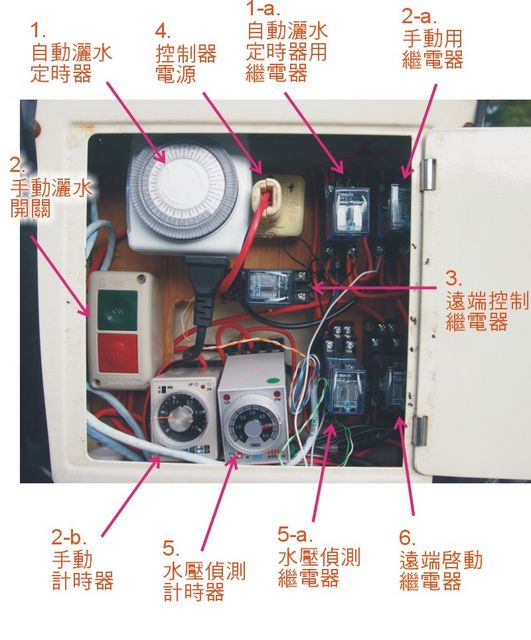

控制箱簡略說明一下：
1、一般家用機械式定時器一個佰多元，最小設定時間15分鐘。
2、手動開關，當土地太乾燥時，可以加強灑水。
2-b、設定手動電路運作時間，一到設定時間即關閉電路，避免啟動後忘記關掉的情形。
1-a與2-a、二個繼電器是互鎖作用，區隔自動與手動二個電路，讓他們不能同時作用，也就是當自動電路執行時，手動電路就無法動作。

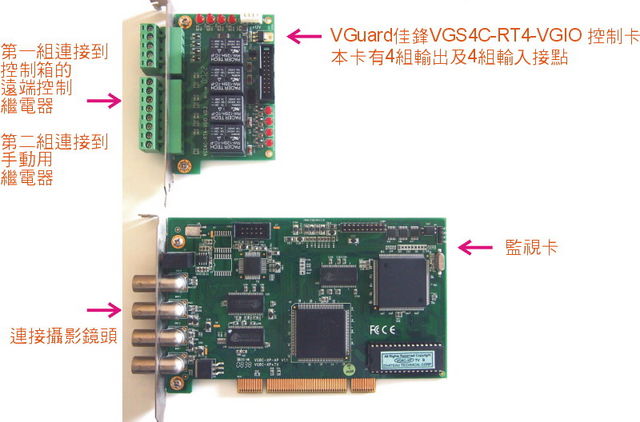

3、透過監視器加裝的VGIO控制卡，來控制這個繼電器，讓手動電路啟動與關閉，或是當農地下雨時將自動電路關閉，避免不必要的灑水浪費。
5與5-a、當電路啟動便開始計時，五分鐘後偵測水管是否有壓力，如有壓力表示馬達已有水抽出來則可繼續運作，反之沒壓力表示馬達空轉則切斷電路，避免馬達燒毀。
6、由遠端來啟動馬達抽水。

控制箱電路主要是控制在電錶箱內一個較大型的繼電器，去驅動2HP的抽水馬達。

mydvd589

一直想做一套自動灑水裝置 沒想到這麼複雜 幾乎令人眼花

樂活族

還真的是高科技假日農夫

lin54198

只有佩服跟乾瞪眼的份~~~強阿!大大

shiune

這個真好，不過有點複雜，水電和電腦都要了解才行

rsenkimo

mydvd589 發表於 2016-3-10 16:19
一直想做一套自動灑水裝置 沒想到這麼複雜 幾乎令人眼花

其實了解後就會覺得沒有很複雜，繼電器原理不過是控制電路走A或B其中一條路。
有問題歡迎討論，希望大家都能實現理想。

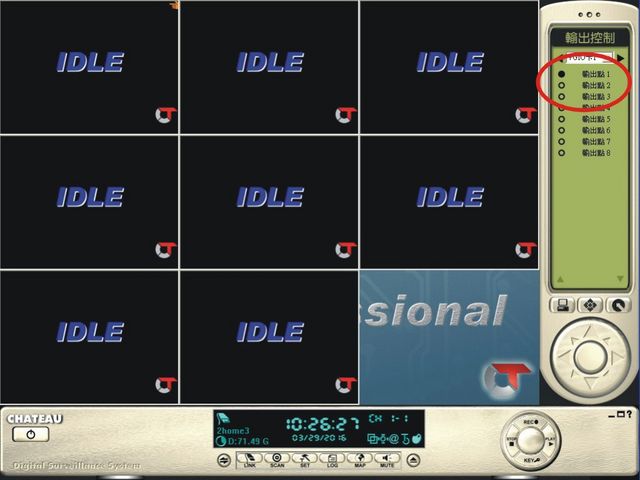

下圖右上角紅圈處，輸出點1透過VGIO卡控制繼電器3，輸出點2控制繼電器6。
