ＵＰＳ修理？

BlackDragon

優比速公司，是世界最大的快遞承運商和包裹運送公司。總部位於美國喬治亞州亞特蘭大，每天在全世界200多個國家遞送的包裹超過1480萬個。最近，UPS將其業務範圍擴...................................

最近看他不爽，就拿家伙來修理他～


台灣有著名的鯛，無核家園將來很有可能就是無電可用！
（擁核的話又必須思考核廢料去留，目前科技還沒辦法大量回收消化核廢料！）

最近又有要稍微修改一些東西，必須能夠有１２Ｖ和２４Ｖ的電力！
所以拿了台ＵＰＳ來拆！

印象中，ＵＰＳ的電池最高電壓好像是可以達到１４·４Ｖ
這電池同時也是最容易因為長久沒運作失去活性損壞！
而機車電瓶的電壓大多會在１３‧５Ｖ左右？

不曉得～兩種電池不就外觀不同？

反正機車電瓶應該會比原本的電池方便取得就是了！！

去回收場拿了兩顆電池回來安裝～

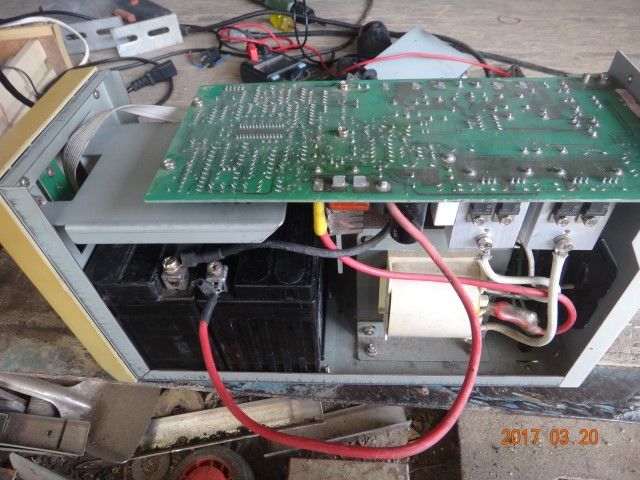

拆開的狀況，電池安裝的狀況！
本來舊電池我已經拆掉了！

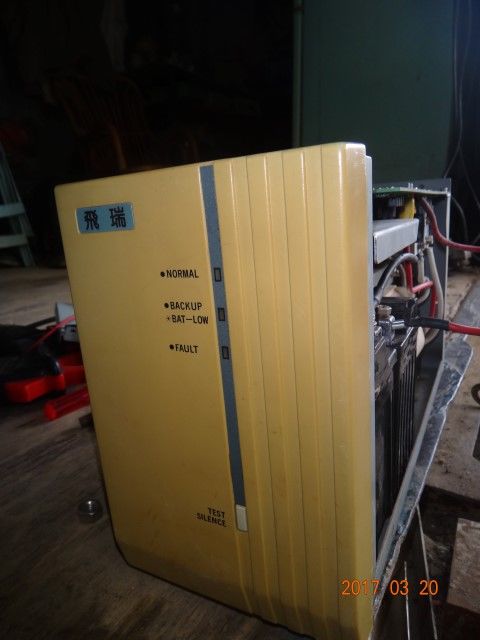

前面板

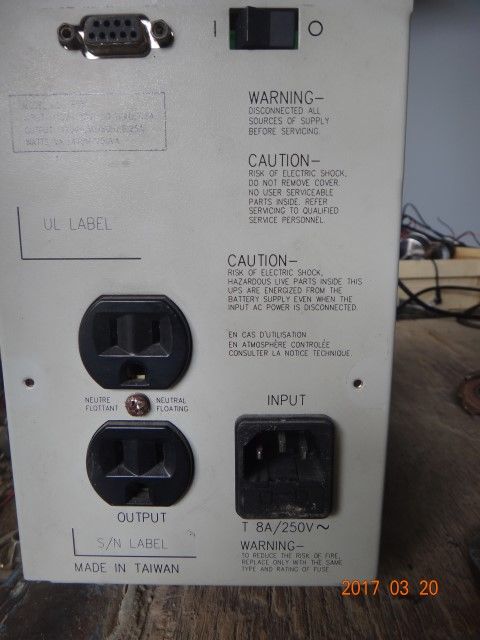

後面板

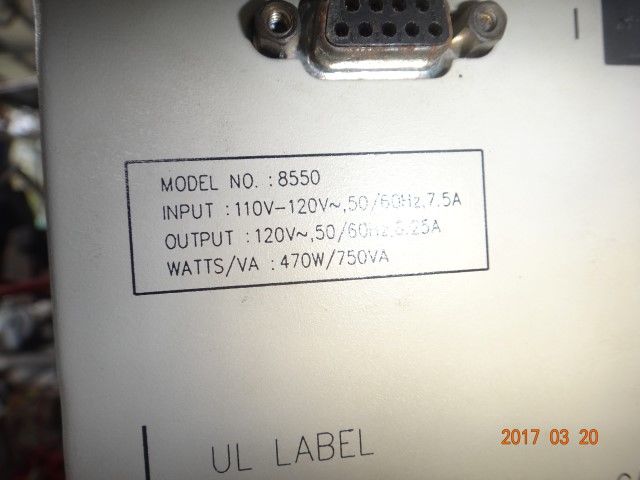

規格

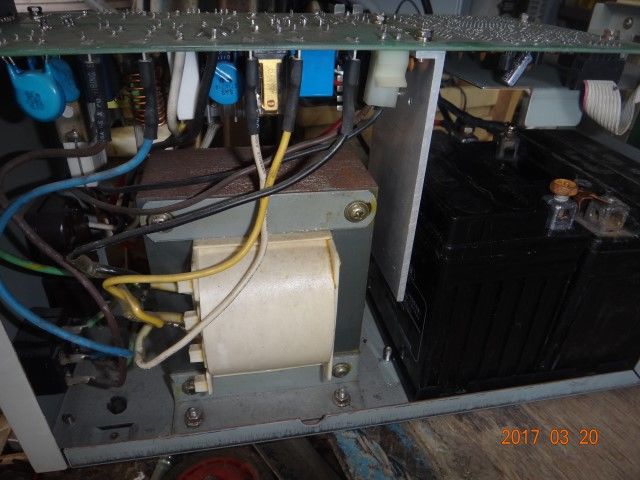

內部

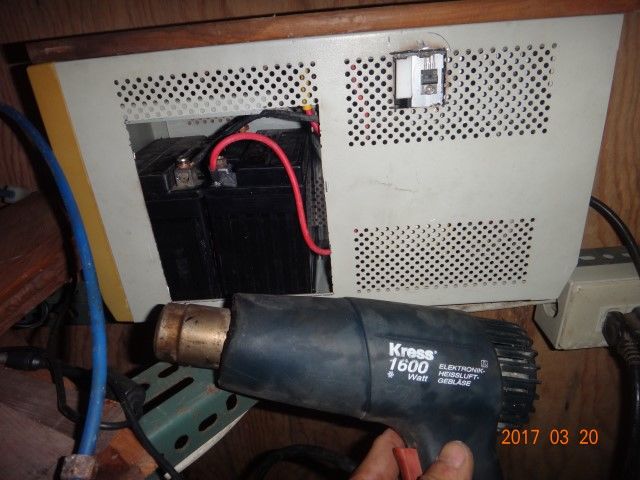

使用這支吹風機測試～
大概可以用三分鐘！

裡面兩粒電瓶的電力基本上都不到一半！
大約都在１２·２Ｖ

充電電壓達到２４·４Ｖ機器就亮正常燈！（低於２４·４Ｖ會亮低電力燈號）

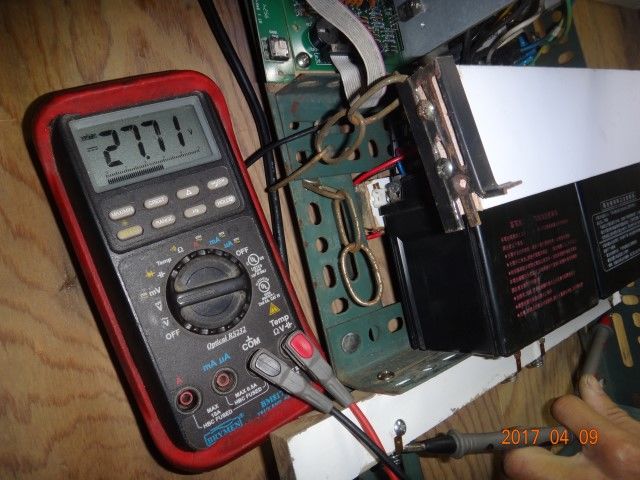

拆掉電瓶的時候電力可以達到２７·８Ｖ

簡易修改，將來沒電時可以有３分鐘預備時間！
另外電瓶也能做其他使用！
今年會有很多事要做了！



電壓有點高，不曉得是不是因為電表太差的關係！！

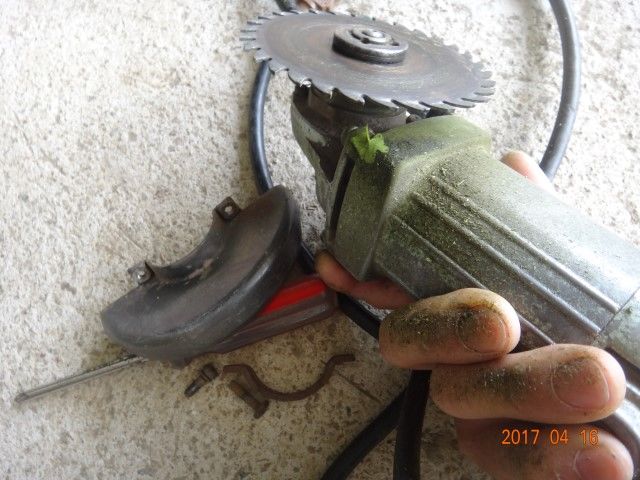

砂輪機拆護擋，用來當割草機看看！

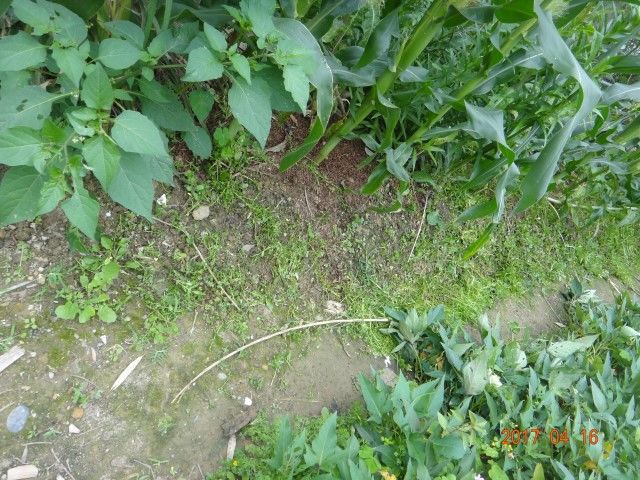

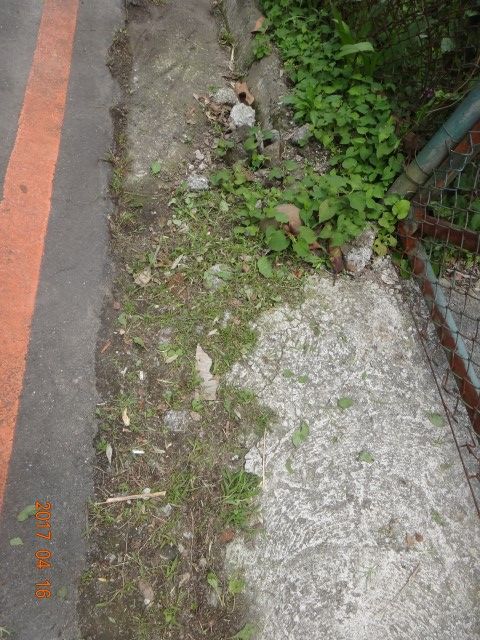

割好的狀況

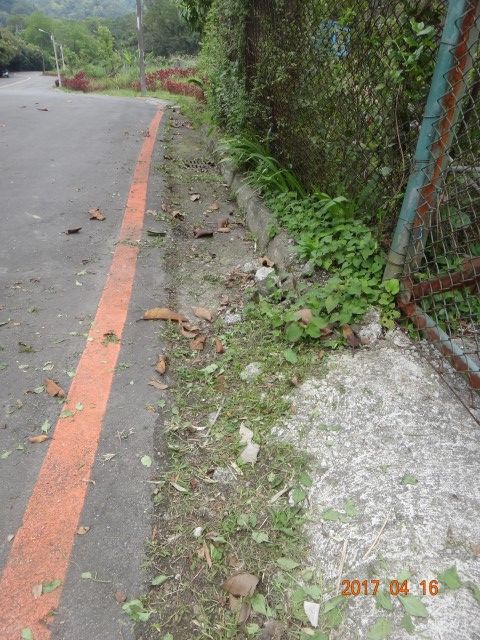

門口～

FlyNews

自從改用NB之後，UPS的作用就大幅減少了！電池掛點了也懶得換。

因UPS的電池12V和汽車一樣，從電池接正負極線出來，再接上車充就可給手機充電了！
所以，在去年梅姬颱風造成台中大停電時，
摸黑+手電筒把UPS 不斷電系統加裝個車充，給手機充電+1支吃飽的4G門號手機設成4G轉WIFI無線分享,
12V 7A的鉛酸電池撐了至少1天吧? 電池容量還沒耗盡電就來了!
(因為隔沒幾條街就有電,台灣之星有訊號,但台灣大哥大沒訊號)

若把UPS電池的12v直流電轉110V交流電的它]耗損很高，輸出只剩約六成 = 電池容量打六折，
手機插電充電時又要再把110V交流電轉5V成直流電，會很浪費電池容量。

把電池直流電12v直接以用車充降壓轉成5V，它]耗損少，電池較省電，
也可做為直流UPS,只是沒有電池過放的保護機制，但因一顆鉛酸電池給手機/平板可撐很久，較沒差！

有另一台UPS電池掛了，因已沒桌上型電腦就懶得換了!
但下次可能會買電池+DC接頭+升降壓模組給數據機/無線AP用。
(若用UPS交流電輸出接給數據機/無線AP,因負載太低,大多UPS會N分鐘後自動關機,保護電池)

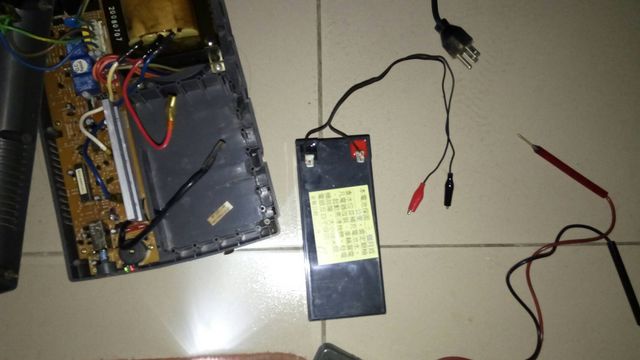

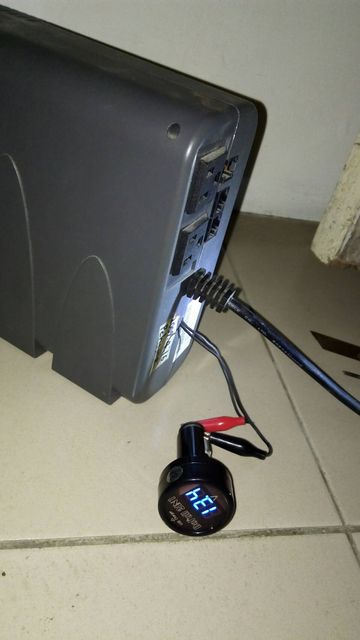

有一台UPS電池是正常的，照片中把電池接出2條電線給車充。

og2h

一般電池 大多可以用十年
放久了 會有點硫化
充不進去 或者電壓低

這要去硫化
用高壓高電流 下去充
大概可以恢復到六七成

脈衝充電去硫化 大概就是這種的
不過他是高壓 低電流

鉛酸電池只要不要高放電  深度放電
高電流高電壓去硫化
都可以用很久的

如果照一般使用 一般充電法
大概頂多只能用兩年
兩年一到 硫化基底 充不進去了
一般人就丟了

汽機車 可能用三四年
因為有接發電機 有高電流回沖
可以沖掉一些硫化現象

BlackDragon

FlyNews 發表於 2017-3-20 19:46
自從改用NB之後，UPS的作用就大幅減少了！電池掛點了也懶得換。

因UPS的電池12V和汽車一樣，從電池接正負 ...

現在的科技很進步，電力的使用就很龐大！
與其使用ＵＰＳ來接車充，不如直接使用隨身電源，這樣會省事一點！
因為消耗的功率是差不多的，大小卻差很多，何況消耗的是１２Ｖ的電！
我的ＵＰＳ主要用在電瓶的充電，一次兩顆，共需２４Ｖ
在山上可以直接將電瓶的電接在充電式電鑽使用，可以減少鋰電池的耗損～我手邊有多台充電式電鑽，但是鎳鎘電池幾乎都壞了！
使用ＵＰＳ可以有一個好處，電瓶不斷的保持滿滿的電力（只要我有接電），因為要用到１２Ｖ的機會蠻多的；
２４Ｖ也可以用在造霧器
基本上我不太會用到１１０Ｖ的規格！
當然～發文的時候要以這段來當引！
不然吹風機只能用個三分鐘，其他電器基本上撐不了一分鐘！
但～
好處是！！
萬一真的沒電的時候，汽車機車機具的電瓶全都是有電的，想要百安培的電瓶也沒問題！！
所以這真是台好機器，向下向上都相容，會壞就只是電瓶壞而已！
（只是有些不懂電子結構的人，老喜歡想著這種機器可以接砂輪機，接破碎機或空壓機，當然機器一運轉以後就燒掉了！）
我這台在接吹風機的時候我有量了一下１１０Ｖ的電力，實際輸出是達到１５０？？接了附載以後降到１３０Ｖ左右～
不曉得這是因為機器壞了？還是因為機器本身就是透過提高電壓來彌補電流的不足！

目前手邊燒掉太多１８６５０，還是回歸原始！使用一般電瓶耐操好擋！！

這部分算結束，後續有其他進展再繼續補充，目前最基本的材料還沒到手！
同時也有其他改裝要進行！


微量電流會不會自動關機的問題？印象中好像不太可能！
應該是機器本身有問題！
因為機器本身就是斷電的同時銜接電力，如果想要在斷電後持續都有電？基本上也就只有電瓶電量充足時才有用！
不管是任何電子設備，基本上內容物都是使用直流電，建議真要這樣搞～直接把直流電分出來！
畢竟我的電瓶有４Ａ大多電器設備都才用到１２Ｖ２Ａ
或許是我的資訊還停留在二十年前，因為這類設備沒有感應電力使用情形，當斷電時，過一段時間後，這類機器自己也會沒電！
這是犧牲電瓶銜接電力的設計，而我拆的這台，單顆電瓶電力低於１２Ｖ時急促警示，低於１１.5Ｖ會自動斷電！

以前有段時間組裝過一些含不斷電功能的電腦！
這些電腦裡面配置電瓶，在斷電時使用電瓶供應，不過已經是３８６時代了！
之後好像就沒廠商這樣搞，或許是因為ＵＰＳ普及了！
實際上使用電瓶的電腦比使用ＵＰＳ好用多了！

BlackDragon

og2h 發表於 2017-3-20 21:53
一般電池 大多可以用十年
放久了 會有點硫化
充不進去 或者電壓低

這太專業了～～
專業到一開始考量！！

ＵＰＳ的電池一次更換的話～通常都是大批更換，全部都是壞的！！
可是汽機車電瓶更換的話，僅僅是ＣＣＡ測試來評斷！

前者電瓶大多是２～３年，後者則可能是一年！

所以我到回收廠去拿有電的電瓶，只要挑耐操好擋的，而原本是用在ＵＰＳ的電瓶，基本上都是掛掉的！！
我的電瓶大概這次用到覺得不耐操了，明年還是可以去換！
回收場每天都有電瓶可供替換，不然去熟識的機車行，基本上電瓶堆裡面真的沒電的廢棄電瓶可能只有一成！

別去考慮將電瓶使用更久時間，電瓶基礎年限只有兩年而已！（免加水的）
要用十年，蓄電能力都是虛的！
沖流化也不好操作，因為你無法修復極板！
在充電的同時還要掌握電瓶液溫度，溫度過高電壓會放大，最後電瓶還是壞了！
把電瓶搞爆的話更危險！我是沒搞爆過，只有玩到發熱流湯！！

og2h

ups的電池 超級電霸 接鉛酸電池的設備
如果照他的充電電路去充
通常也是兩年後 就充不進去了

要用十幾年 大概要每半年 拿出來去硫
才會用得比較久

一般市面ups二手電池很多
都是使用一年就會半價拿出來賣
電容量 只剩1/2到1/3左右

鉛酸電池不會保養的話
不會很省的 時常都在換電池

尤其電動車 那種電池 密封鉛酸
高放電 深循環 一年大概就掛掉了
一組電池通常都要5000大洋
電池不會保養
騎個兩三年 光換電池就可以買一台新的了

鋰鐵跟鋰電池 沒有硫化問題
但是 過放與限流電路 才是重點
這種做得好 電池就可以用很久

最好自己做電路來管
外面的都是做得很粗略
一下子就燒電池了

og2h

去硫化 有一種是把電池過充到溫度40度
再慢慢放電

去硫的充電設備 跟一般的充電器不一樣的
要再買一個可恢復溫度保險絲 貼在電池上

電池到了30度就會開開關關 充電電路

防止溫度往上 電池燒開水

最會電池燒開水 開口笑的 不是鉛酸電池
通常是鋰鐵或鋰電池
這些都很容易過充 與過放 跟短路

手機越來越小
將來 手機自爆的案例就會更多

FlyNews

BlackDragon 發表於 2017-3-20 22:16
現在的科技很進步，電力的使用就很龐大！
與其使用ＵＰＳ來接車充，不如直接使用隨身電源，這樣會省 ...

我這台在接吹風機的時候我有量了一下１１０Ｖ的電力，實際輸出是達到１５０？？接了附載以後降到１３０Ｖ左右～
不曉得這是因為機器壞了？還是因為機器本身就是透過提高電壓來彌補電流的不足！

UPS本身就會耗電...
就算UPS沒負載沒充電,在待命或自動關機之前也要耗電約8~10W。
(以每天8W算, 8w x 24hr x 365天=每年約70度電x3元=UPS待命的每年電費210元)
所以,把USP做為PC停電前緊急儲存資料才算比較值得。
若要更長時間使用交流電,就買台吃油的發電機或靠汽車發電機啟動引擎發電....

我也有行動電源,只是發現UPS待命就這麼耗電,2個UPS買到後來也沒PC可接,
若只用在不怎麼重要的地方,每年多花210元電費+每N年換電池覺得划不來,
才讓UPS不用白不用變成交流+直流UPS,當然,若有必要同樣可給110V電器用!
只是1顆12V 7A鉛電池給100~200W左右的電器應該撐不過十幾二十分鐘。

且這種便宜的UPS,大多是階梯波不一定適合給交流馬達用。
夏天停電時未必可接電扇(可能可以?但噪音會較大?)
而你接的吹風機風扇應該也是交流馬達,

至於量出來是150V,應該也是階梯波的關係,
使用電池輸出交流電時,用一般三用電表量可能不準?
像我的三用電表量起來,沒停電是115V,
但停電後,由UPS電池輸出階梯波的交流電,三用電表量起來會變成89~96V左右。
(30W低負載時電壓89,約90W負載時電壓96V)

FlyNews

BlackDragon 發表於 2017-3-20 22:16
使用ＵＰＳ可以有一個好處，電瓶不斷的保持滿滿的電力（只要我有接電），因為要用到１２Ｖ的機會蠻多的；
２４Ｖ也可以用在造霧器省 ...

因為UPS本身就會耗電...

我有在淘寶買了可調輸入電壓/電流+輸出電壓的充電模組,準備做為門禁密碼鎖的直流電UPS,
https://detail.tmall.com/item.ht ... &_u=m1ndiqs36f7
打算用12V鉛酸電池,充飽電壓設12.8~13.5V別太高,電池壽命可更長,但還沒裝上去用...
不同電壓也可買其他升降壓模組串接。(UPS充飽電池約14.1V)

鉛酸電池比較安全,且成本低, 12V 7AH 約300~350元,
以我查到三洋18650 2,600mAH 1顆約85元,
18650的鋰電池風險較大,一燒掉就麻煩了,且單位成本高 。

1顆12V 7AH(7,000mAH)鉛酸相當於3.6V鋰電容量23,333mAH ,雖然鉛酸較重較大,但單位成本較低。
23,333/2,600=8.9 顆18650鋰電約756元,才能達到1顆 12V 7,000mAH 約300~350元鉛酸電池容量。

鋰電優點是體積小/重量輕!  但在不需體積小/重量輕的地方,用鉛酸電池即可。
而鉛酸電池當中又以 12V 7~7.2AH的規格最便宜,
其他規格或機車/汽車的鉛酸電池可能模具較少,還偏貴了點....

---
我這個UPS裡的電池,就是打算買來給門禁密碼鎖使用,
但因門禁密碼鎖在開門瞬間最高耗電才約1W,可能可以待命1~2天以上,拿全新電池太浪費了!
就先把電池裝在UPS自己慢慢用...
等容量衰退了點再給門禁密碼鎖當UPS,想不到在去年颱風派上用場了!

BlackDragon

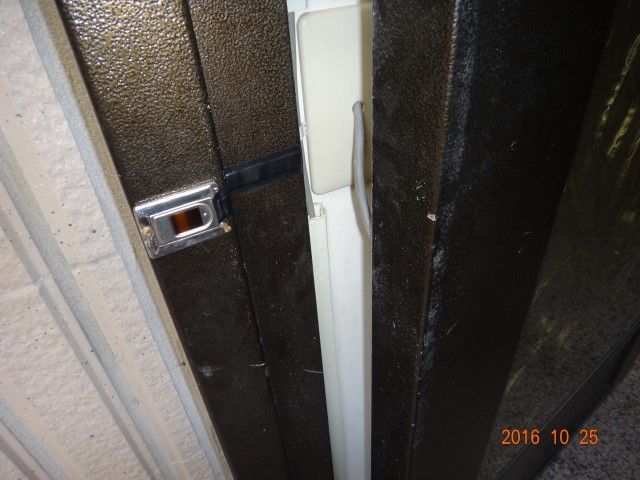

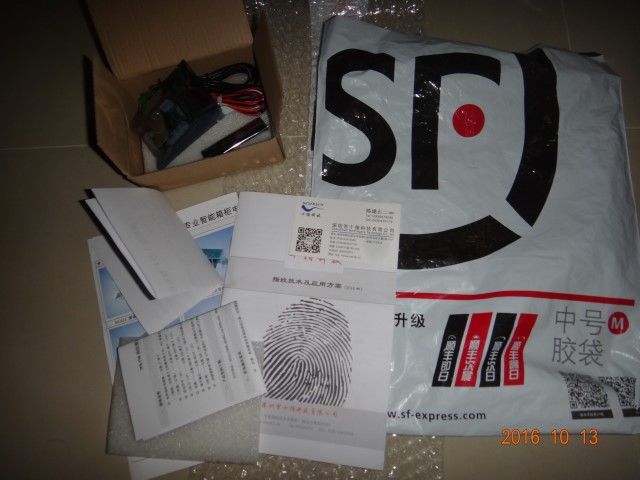

我自己是將門禁改為指紋辨識模組！
不過我沒打算做不斷電弁遄A實體鎖弁鈳?晹b！
做好以後才知道原來有些人是沒有指紋的！！
所以這弁鄏麻I廢了～可能要考慮人臉辨識！

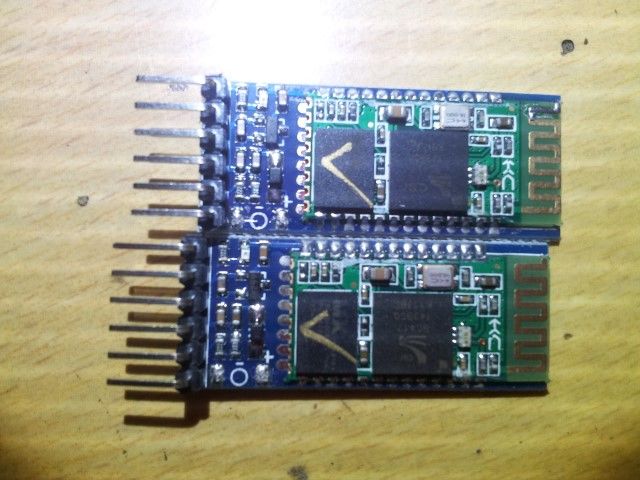

藍芽模組，用來取代車輛鎖頭弁遄A出門可以不用帶車鑰匙！



ＵＰＳ的其中一個作用～
不曉得是甚麼原因？怎麼會認為我真的要用在１１０Ｖ的不斷電弁遄H
１１０Ｖ的弁鉆鴽琩蚖”S太大的意義，２４Ｖ才是我主要要的！

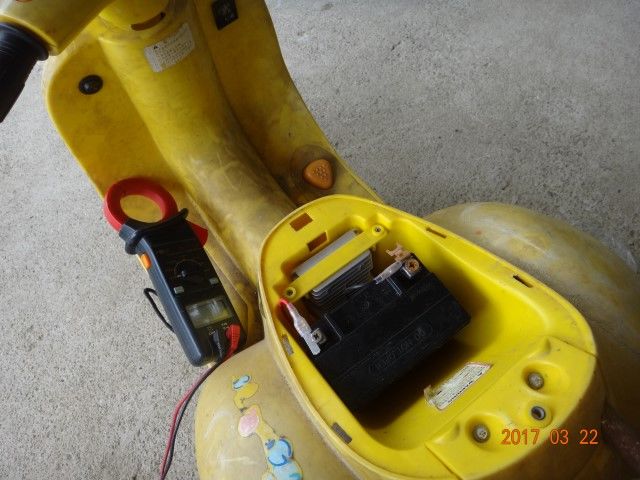

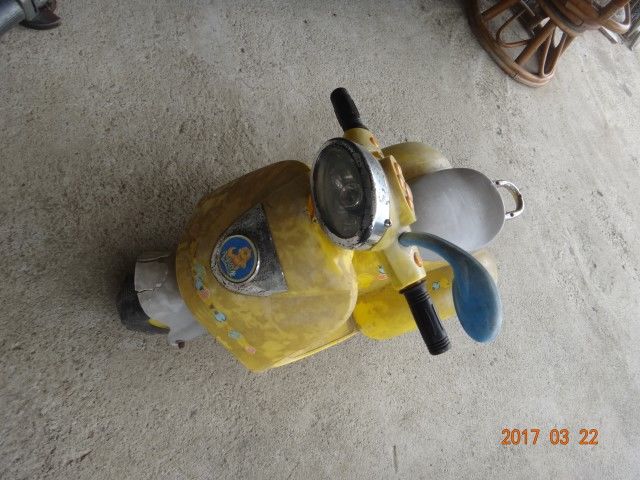

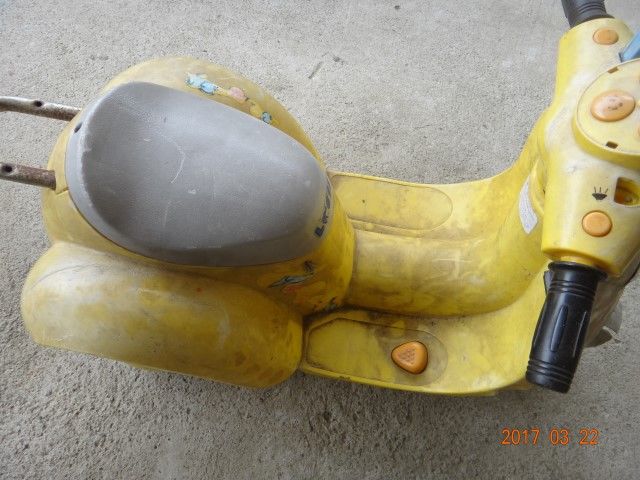

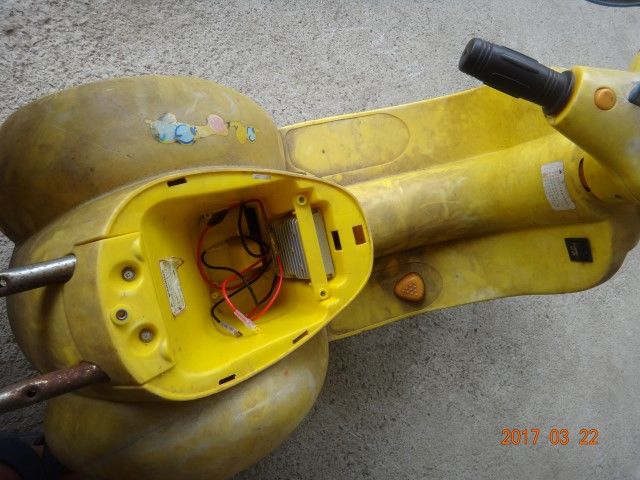

這是在外面撿到可憐的小車！

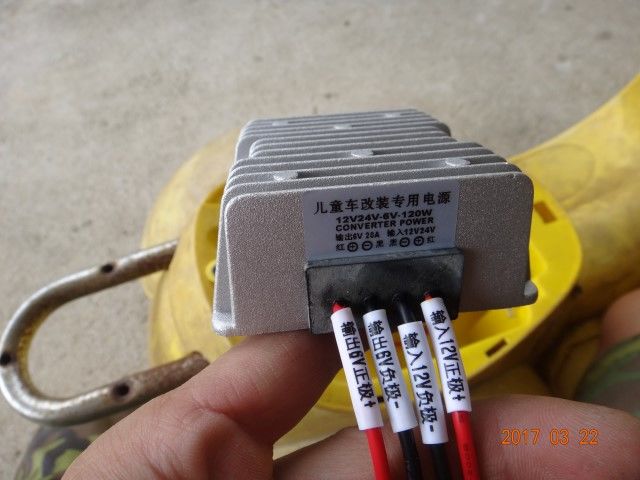

有直流電１２Ｖ和２４Ｖ是很方便的！
不過之後要改的東西都要花比較多時間！
