請問有高手知道剪力筋是甚麼嗎?

真小山

請問有高手知道剪力筋是甚麼嗎?

872f457f

鋼筋混凝土中的鋼筋主要是作為抗拉構材，而混凝土為抗壓構材，二者結合可以作為柱、樑、版、牆。當斷面承受壓力時，鋼筋也能提供抗壓(但必須在混凝土充分圍束下方可否則鋼筋會挫屈無法承受壓力)。 所以鋼筋主副筋的區分必須以力量作為區分的依據。一般可以分為軸力(拉力、壓力)、彎矩、剪力、扭力 。而在主要抵抗該外力方向的鋼筋常被人稱為”主筋”(主要抵抗外力鋼筋)，而其他的鋼筋統稱為”副筋”(次要的附屬鋼筋)。 以”柱”而言，主要承受力量為軸力，次要力量為彎矩及剪力，就軸力而言軸力方向的鋼筋規範稱為”縱向鋼筋”統稱為主筋，而次要力量彎矩的抵抗鋼筋正好也是”縱向鋼筋”，而抵抗剪力在規範稱為”剪力筋”(不一定箍成一圈)，但由於需要充分圍束混凝土所以做成”箍筋”，其實剪力筋就是一種”副筋”，由於箍筋有另外圍束混凝土的作用所以鮮少人叫箍筋為副筋。 以”樑”而言，主要承受力量為彎矩，次要力量為剪力及扭力，就彎矩而言延軸方向的鋼筋規範稱為”縱向鋼筋”統稱為主筋，而次要力量剪力的抵抗筋稱為剪力筋(不一定箍成一圈)，但由於需要充分圍束混凝土所以做成”箍筋”，其實剪力筋就是一種”副筋”

真小山

感謝,再請教建照圖中主柱配筋:  剪力筋#3@12指的是?

872f457f

真小山 發表於 2018-9-6 22:24
感謝,再請教建照圖中主柱配筋:  剪力筋#3@12指的是?

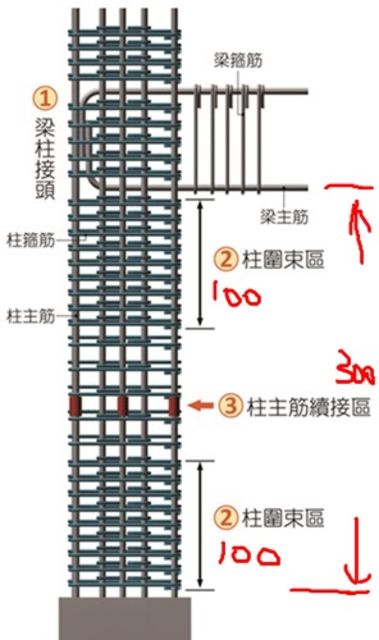

柱子地面~~樑下高度假設300cm
將300公分分成上/中/下...各100cm
上部的100cm及下部的100cm就是"圍束區"
應該是您說的剪力筋
是柱子抗剪力&挫曲力的重要保護位置
(如下圖)

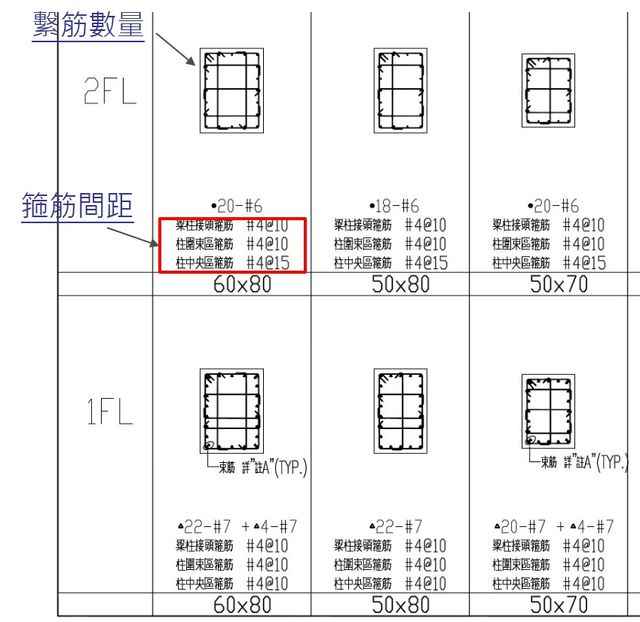

如圖說...圍束區鋼筋間距會比較小

下圖#4@10.........應該就是您說的#3@12
(如下圖)



ps:
柱筋檢查重點(樑柱接頭/主筋搭接長度&位置/箍筋135度鳥嘴位置/梁主筋是否90度錨定於柱內......)
鋼筋檢查專業性很高
鋼筋師跟你聊個幾分鐘就很容易判斷你懂不懂
所以有個專業監造...很重要!
