接地一根感覺不會達標

dcage123

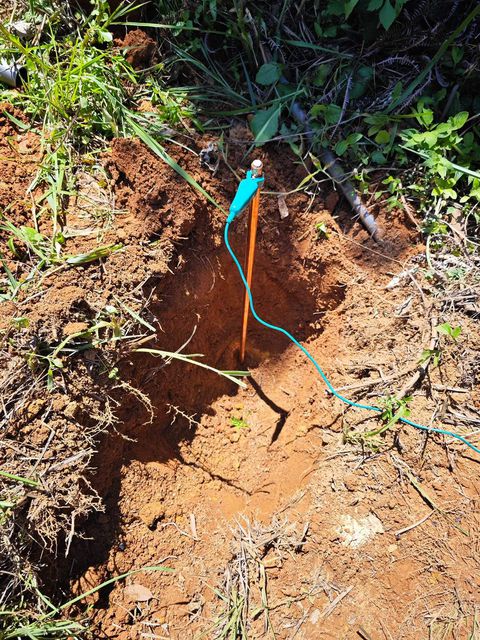

挖土50cm
接地棒5分6呎
黏土

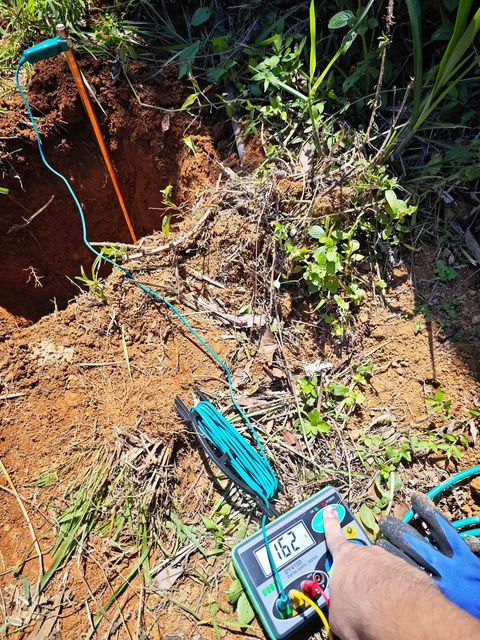

初測16x

後面再打一點變150
(打入大約130cm後留點頭測試)

預計全敲下去大概50~100這之間吧
又買了兩根接地棒Orz...下次再去打






另外想請問
因為我這邊的電管是6分管
我穿的了4根14平方的線嗎?

因為我要走40A的NFB...用8mm好像不合規定
但如果要改1吋管，那變成要鑽貨櫃屋..我沒工具...

目前是
電線桿電箱(這個出現孔只有設計6分孔)--6分or1英吋埋地(10米長..有3個大月彎管)---電線露出來穿入貨櫃屋---->
貨櫃屋--6分管入戶(1米長..有2個大月彎管)

Zefram

另外想請問
因為我這邊的電管是6分管
我穿的了4根14平方的線嗎?

剛去量電動車充電器 的線徑

你要用4" 才過的去吧...還卡卡..

dcage123

Zefram 發表於 2023-9-12 16:14
剛去量電動車充電器 的線徑

你要用4" 才過的去吧...還卡卡..

這種電纜皮比較粗@@

目前是打算直接買4條一般絞線穿管，不要用這種電纜....

我是有剪了四小條14mm的電線皮綑在一起測量，量起來會比您這個小一些..應該15~17mm


另外看了一下接地法規，我打算把其中的接地降為8mm的線了..這樣又能再小一點
(因為我電錶用的總閘才50A，電錶線本身14mm，接地用14mm太粗，而且我三根接地線銅棒的並聯也是用14mm，法規寫不能比並聯的線還粗)

Zefram

dcage123 發表於 2023-9-12 17:05
這種電纜皮比較粗@@

目前是打算直接買4條一般絞線穿管，不要用這種電纜....

14MM的線 建議還是用2C 或3C 不要用單條絞線

dcage123

Zefram 發表於 2023-9-12 18:14
14MM的線 建議還是用2C 或3C 不要用單條絞線

看過外皮厚度，真的穿不過去，不然我本來也想用@@

真要用電纜得找人來擴孔貨櫃屋

電纜好像適合直埋，但我那邊有穿山甲之類的
所以我會走PVC管

dcage123

目前已經打了
5分180cm接地棒3根併在一起

第一根..挖土50cm後打入...127歐姆
第二根..挖土30cm後打入...66歐姆
第三根..挖土30cm後打入...47歐姆

雖然達標了
但打算再補第四根好了，避免時間一長，電阻值增加超過法規50歐姆

因為同長度效果不明顯
故改天買根6分240cm的......電阻越深越低


本來以為這種能板節的黏土電阻低
沒想到還滿高的.......

別人那種黑色的壤土，隨便打電阻隨便20幾真的令人羨慕.....

dcage123

目前已經打了
5分180cm接地棒3根併在一起

第一根..挖土50cm後打入...127歐姆
第二根..挖土30cm後打入...66歐姆
第三根..挖土30cm後打入...47歐姆

雖然達標了
但打算再補第四根好了，避免時間一長，電阻值增加超過法規50歐姆

因為同長度效果不明顯
故改天買根6分240cm的......電阻越深越低


本來以為這種能板節的黏土電阻低
沒想到還滿高的.......

別人那種黑色的壤土，隨便打電阻隨便20幾真的令人羨慕.....

tcct

dcage123 發表於 2023-9-25 13:37
目前已經打了
5分180cm接地棒3根併在一起

請問每根接地銅棒的間距是多遠呢？

dcage123

tcct 發表於 2023-9-25 22:00
請問每根接地銅棒的間距是多遠呢？

2米距離
….................

dcage123

結果被老闆拐了，沒有8呎
只好買了根6分6呎再去打

四根180公分的，電阻降到34歐姆

反正法規220v只要50歐姆就達標，所以就不再繼續弄了。

真好奇網路上一些一根180能達標是怎打的囧

感覺我這邊可能需要10呎的才打的出10歐姆以下數值
