rdmigo

alpha 發表於 2015-2-15 07:56
DEVO10 裡面RF的部分是 NRF24L01+ ,用2.4G開放頻段,有125 個頻道可以使用,SPI 介面,傳輸速度 2M/1M/250K bp ...

這是短距用途

現在對岸的產品可機上燒碼
可任意設定密碼
可任意跳瀕

2.4g 是直視距

我的是長距離 也可能繞著山谷環繞
設備放置定點
遠端操作 也可以回傳 單工
距離 1km~nkm 要繞著地球跑也可以
其他整合就運用現代科技
如配合網路對定點
在轉發控制!被控物的不定點的控制物

nrf 是挪威的廠商
他們有很多的遠端監控
如該國的水利系統監控 自動抄錶等等
台灣只重視資訊業..其他電子業就放給它爛..

rdmigo

先看看ㄛ!...



上 是原編碼 丟進去發射機

下是接收機 經過資料陷幅器後的
解波 還未丟給解碼ic 處理

先這樣好了...
想想看後在弄成pcb+電路設計

rdmigo

OP 線路設計是我ㄟ罩門...

搞一天了...才像樣一點...
一些配值與概念!還要在多加強..
想想我還真弱也...

上為放大整形
下為一般全頻接收機解調後的訊號

明天在試IC解調後的部份!

rdmigo

今天還是在弄opamp 因為對這...有點弱智...
所以該好好的ko一下...

可給IC解碼OK!...但還未測.弱訊狀態的靈敏度..
希望能到達 -120dbm 還能夠解碼..

RX 150mhz 1st 21.4mhz 2st 455khz(+-7.5khz)

1.電路圖(已實測)



先這樣吧!
其他 發射與接收就簡單多了..弄成模組給分立化處理!

50mhz  76mhz 150mhz

就這三頻點..弄看看ㄛ!

rdmigo

做功課....看看雞仔聽什音樂會爽....

聽什會不爽...有可能人類無法給答案...
所以.....就....再看看吧!!





就繼續看下去...

Median audiograms for 48 species of birds. Birds hear best at frequencies between 1 - 5 kHz,
with hearing most sensitive at about 2 - 3 kHz. In general, owls (Strigiformes) can detect softer sounds
than other birds over the entire range of frequencies. dBSPL is a measurement of sound pressure level in decibels,
where 0 dBSPL is the reference to the threshold of hearing for a typical person (Figure from: Dooling 2002).

翻一下...

禽類聽覺為 1>5khz  之間  2>3khz 為最敏銳

.....................................想一想.......再繼續看下去....




那......是不是方向又出現了......

那繼續聽下去.......

rdmigo

當宅男就是這樣...很會黑白想代志....



看看ㄛ...想來弄隻


依此型..則如感應窗口約10cm
與光感零件..之並列約5mm聚合中心點的間距..
計..中心點一顆..上下各10 =21顆感應點..就可達到10cm的感應窗口
達成後...就是可當中心準點的外場用...Laser receiver

好簡單ㄛ.....有空來搞一隻來玩玩...市售品好貴ㄛ!!

smhu

最近看到這則新聞就想到說老大怎麼沒有去參一咖咧？

village

太理論了~
看來你應該是老師..

rdmigo

手殘....來玩玩拆拆樂....
把右邊ㄟ基板換到左邊...
看看那一台會比較正常一點....



右邊面版心碎了..
左邊底褲可蓋..面滑上半邊不聽話..
所以就拿來當玩樂用...
給它.....喇一喇...看它爽不爽給我用..
再做怪..就拆料做它用....

rdmigo

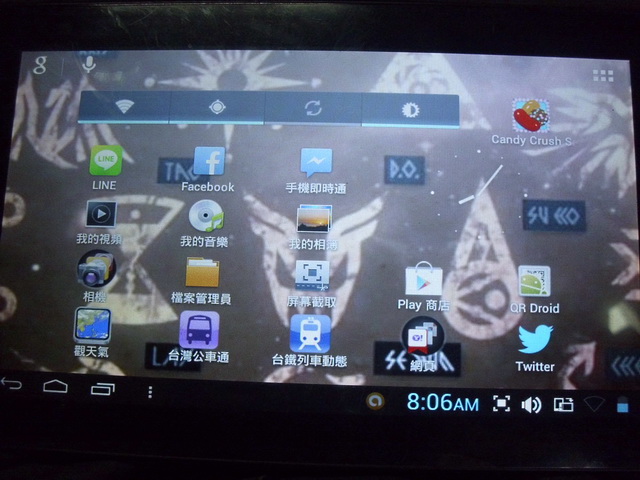

ㄚ陸載ㄟ玩法就是這樣!!

可開


可看


不給滑......
綠板  v1.1  藍板 v1.2  差異面滑模組..廠型不同...
所以...要找 v1.1 板刷到 v1.2 ??
應該是 v1.1 去刷v1.2 的板子
因為我把v1.2 的硬板 塞到 v1.1 的外部組件上...
等等我在想想...從此以後用OTG 喀滑鼠外滑??
還是...就恢復原樣...
但是....V1.1 的組件面滑的上半不
不給滑...
...在想想好了...先玩OTG 看看在走下一步....
