免電力揚水機(抽水機)試做完成

eastern

smhu 發表於 2015-1-12 19:44
您的第一道逆止閥反接也一樣嗎？

胡老師,

好像第一道逆止閥接反了,因為要鎖緊的工具未帶去

所以只好下回再來分解啦!

感恩!...

山林雅境

eastern 發表於 2015-1-13 09:13
胡老師,

好像第一道逆止閥接反了,因為要鎖緊的工具未帶去

這功能在讓水爬高，東大不妨將出水加根管讓它有比來水更高的高程來看看。讓高程有水才是目的
閥方向應該沒裝錯，否則就不出水了

山林雅境

山林雅境 發表於 2015-1-13 11:13
這功能在讓水爬高，東大不妨將出水加根管讓它有比來水更高的高程來看看。讓高程有水才是目的
閥方向應該 ...

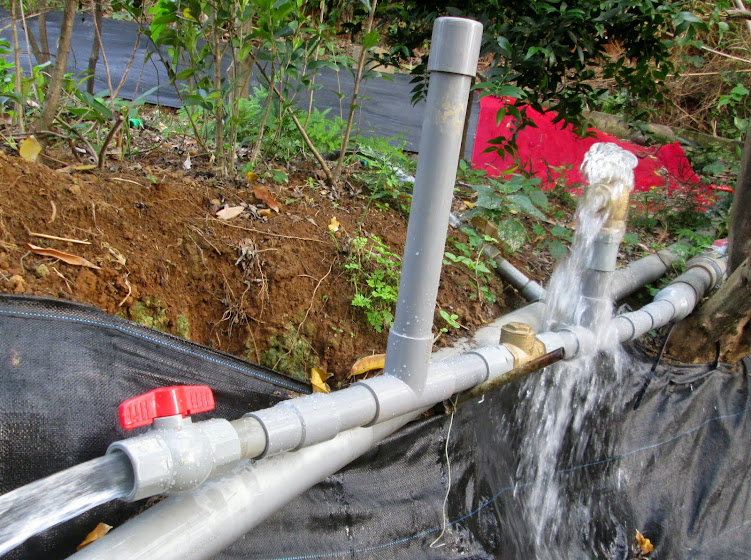

修正一下說法， 左邊那個閥如果連續出水，裝反方向機率高，如果是斷斷續續開開合合的，那就對了。
右邊那個閥持續出水就對

eastern

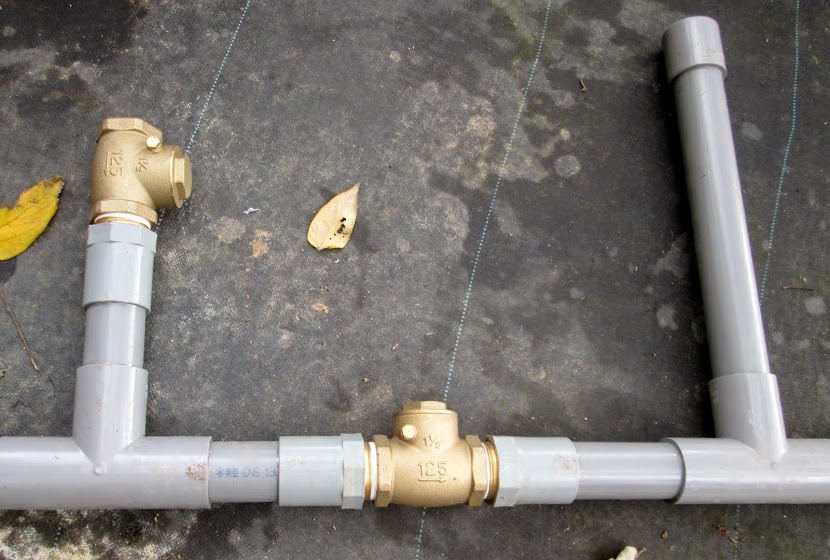

將第一只逆止閥反向裝回...

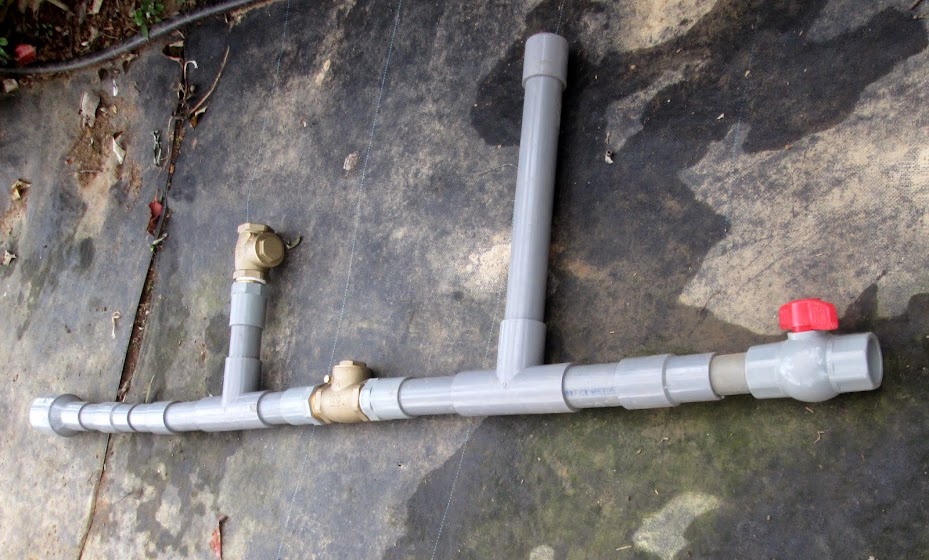

再準備好兩端出入口接頭,儼然就像一具火箭筒了!...



兩端出入口接頭先套上即可,避免屆時要修改時浪費掉接頭



發現兩端出入口管徑一致時,根本是起不了作用的!...



唯有縮小出水口的管徑,才能造成第一只逆止閥開關往復動作



最後由1-1/2"縮小至3/4"再來試試效果如何?...

smhu

eastern 發表於 2015-1-19 08:48
將第一只逆止閥反向裝回...

如果...只將送水管的高度做高於空氣筒呢？因為這樣子就有阻力擠空氣筒裡頭的空氣囉...

barner

eastern 發表於 2015-1-19 08:48
將第一只逆止閥反向裝回...

我看過水鎚幫浦資料 出水管最大尺寸 只能到進水管徑的1/2

chenst

儲氣管體積太小，剛開始可以用，估計連續運作一天之後會出現明顯脈衝。需可以拆開排水。

eastern

chenst 發表於 2015-1-21 14:06
儲氣管體積太小，剛開始可以用，估計連續運作一天之後會出現明顯脈衝。需可以拆開排水。

可以加個閥門開關及將原PVC管加粗或加長改進嗎?...

rsenkimo

eastern 發表於 2015-1-19 08:48
將第一只逆止閥反向裝回...

出水口的管徑大小無關，問題在出水口高度，讓出水口高於第一個止逆閥，水自然會從第一個止逆閥流出，產生沖擊動作。
你的出水口太低，水往低處流，當然從出水口流出來，不可能從較高的第一個止逆閥流出來。

eastern

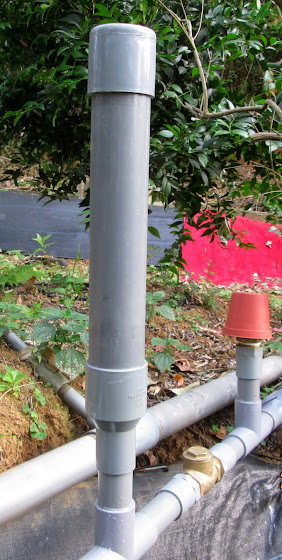

從善如流...鋸掉1-1/2"蓄壓筒

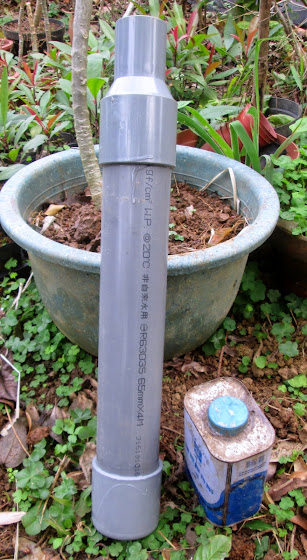

特製一支2-1/2"

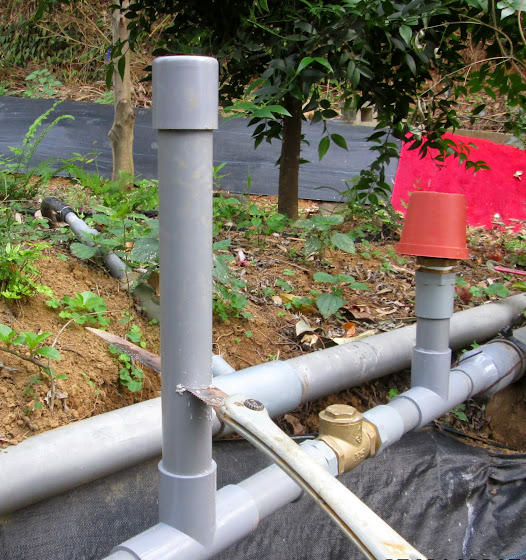

改裝上去...似乎出水端還是感覺不出很有壓力的樣子...

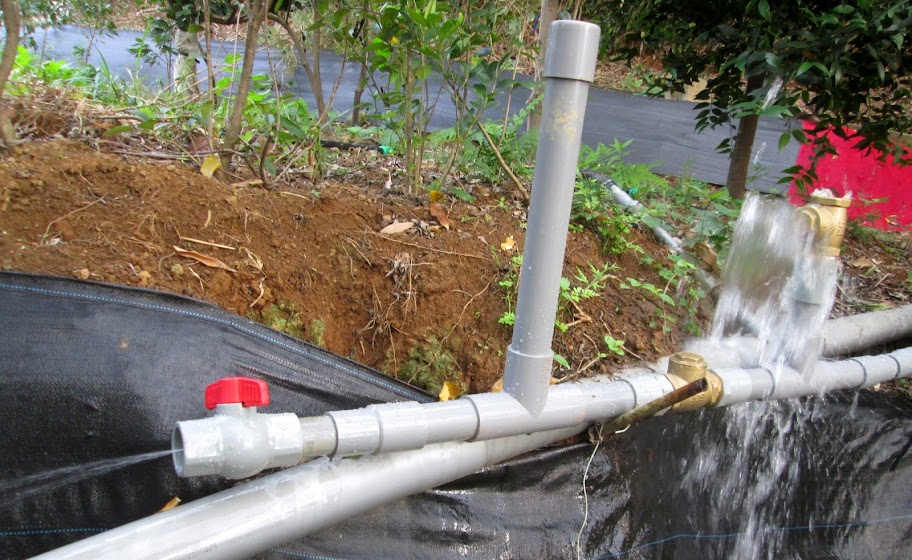

加條長水管也不出水!  只有第一道逆止閥持續擺動中ing...
