等高線量測DIY

黑面

常見的DIY等高線量測當然就是一條水管囉

為了方便起見, 可以把水管兩頭各別綁在竹子上, 並且在兩頭畫上同樣刻度, 只要水位落在相同刻度就代表兩點等高,如此交替的移動量測, 就可以得到等高線來.


另外, 還有這種A字型的工具

是不是正A字無所謂, 因為, 只要如圖所示左右顛倒再量一次, 取兩次量測的中間點就是水平的參考點了. 開始量測時, 固定A字形工具的一端, 旋轉A字型工具, 找出下一個等高點來, 接下來, 旋轉另一端,再找出下一個等高點, 一直重複就可以得到等高線了.

圖片連結自紐西蘭的電子書

以上介紹的只是量等高線的做法, 至於高度多少, 那是另一回事了...

wandervoge

問題是你至少還要有一個平板儀，一個長捲尺，而且還要完全無障礙物
所以基本上這只是量水平的方法

黑面

問題是你至少還要有一個平板儀，一個長捲尺，而且還要完全無障礙物
所以基本上這只是量水平的方法
wandervoge 發表於 2012-10-1 23:59

真的碰到障礙物就沒轍了, 不過, 既然是障礙物, 它本來就不是與我們要量測的點等高的吧.

您講得對, 這真的只是量水平的方法. 只是, 把同樣水平的點連起來, 不就是一條等高線了嗎?

如果能夠知道地籍圖上的各個界樁點的高度的話, 那麼, 或許還是可以從而得到不同高度的等高線.

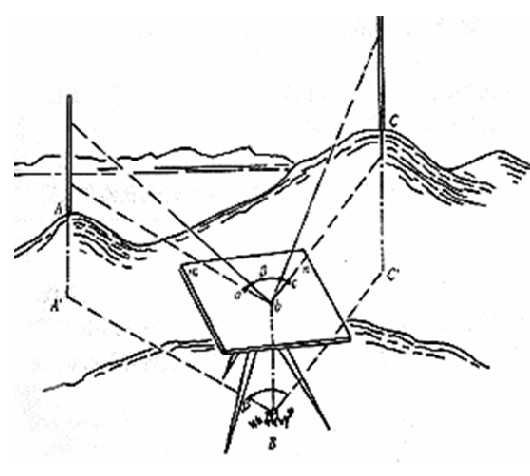

您講的平板儀是底下這種嗎?

vcr

1# 黑面


這太累人了吧

dccbb

4# vcr
一般測量本來就是很累人的  尤其在山上測量更是累人

kertin

建議借一台全測站光波測距儀
光波打一打
座標輸入 利用軟體 可以畫出非常精準的地形圖

wandervoge

真的碰到障礙物就沒轍了, 不過, 既然是障礙物, 它本來就不是與我們要量測的點等高的吧.

您講得對, 這真的只是量水平的方法. 只是, 把同樣水平的點連起來, 不就是一條等高線了嗎?

如果能夠知道地籍圖上的各 ...
黑面 發表於 2012-10-2 00:44

對…沒有這個你怎麼把等高線畫出來﹖

rdmigo

什時代了還搞這個....
用全站儀打一打就收工了!
用3D掃瞄也可以!但這個比較貴!!
