耶誕燈怎麼快速修？

大地彩妝師

光電板+鋰電池+Led燈條
小孩很喜歡看
但最近壞了
晚上沒事
不想一直刷片
只好來練練功動動手
拆開看一下電路
電路不會查
只會把鋰電池先換掉看看
結果會亮
賺到了
另一組從回收場撿回來的
線斷了好幾處
而且仔細觀查每個小燈
都是2進2出再加上1條沒經入小燈的線
但從控制盒出來的線就是2條羆了
那電路到底是怎麼繞的呢？
沒經驗
只記得要修東西就得先學會拆東西
就剪一粒燈來拆開看看
原來2條線都是焊在Led燈泡的一端
另2條線焊在Led燈泡的另一端
那剩下的1條線應該就是繞回來的線
印象中Led燈泡接腳有分長短腳
還有分正、負極
還要考慮電壓
1粒3A電池很像點不起來
18650鋰電池的標準電壓是3.7V
應該可以
就這樣試下去
亮了
又賺到了
但斷點那麼多
真要修？
麻煩
丟掉又覺得可惜
想到用麵包板
斷線處全插進麵包板
這樣就不用重新接線
應該會簡單快速些
但Led燈有分正、負極
我無法判斷出正負極
負○正----負○正----負○正----負○正
接成
負○正----正○負----負○正----負○正
會亮嗎？

nature4d

我無法判斷出正負極
負○正----負○正----負○正----負○正
接成
負○正----正○負----負○正----負○正
會亮嗎？

================================

串聯的話, 一定是 1 0 1 0 1 0 1 0 的模式. ( 道理跟 電池 串聯相同 )

1 0 0 1 1 0 0 1 的接法, 絕對不會亮. ( 無法形成 " 迴路 " )

另外就是, 對於陌生, 而且又要 接電 的物品, 儘量不要 自己亂玩.

畢竟, 萬一發生短路甚至於起火, 不是好事. ( 小電壓 小電流 是還好啦 --- 但是最好還是先 摸清楚 再 動手 ).

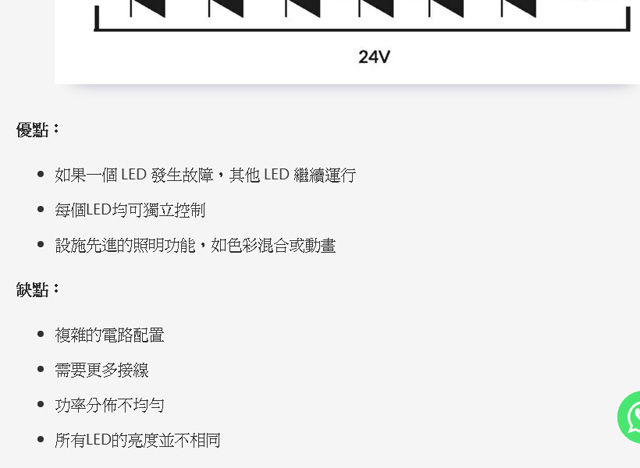

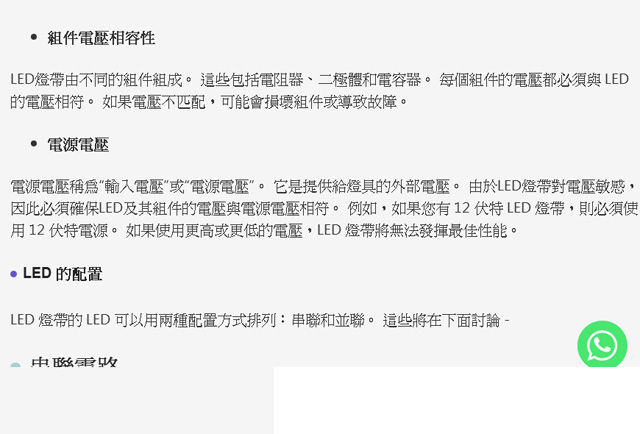

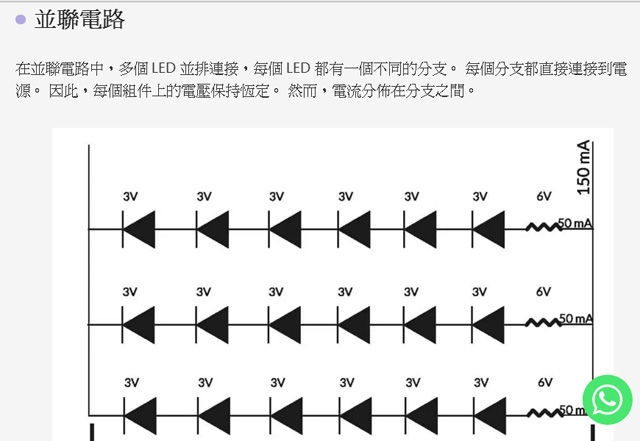

簡單貼幾張跟 LED 有關 的說明 ---------



按這裡顯示圖片

按這裡顯示圖片

按這裡顯示圖片

按這裡顯示圖片

-------------------------------------------------------------

底下算是筆者補充 ------------

1. 除了 串聯 跟  並聯, 零件數量多的話, 還有 串並聯 ( 或 並串聯 ).

2. LED 的 電路, 首先就是 工作電壓. ( 要在範圍之內 ).

3. 其次就是 --- 所謂 限流電阻 的適當規格, 非常重要. ( 影響零件壽命 )

4. 因此, 最好先查過, 確定 零件的詳細規格 與電路需求之後, 再去動手.

5. 所謂的 限流.... 嗯, 沒有學過 電機 或是 電子, 資訊 那些的, 可能會有困難. ( 因為有基本的 公式 要計算 ).

筆者建議是, 換電池 就能夠用的, 繼續用.

撿回來的, 就免了 ---> 除非對於電, 真的夠懂.
